Легкий складной массажный стол

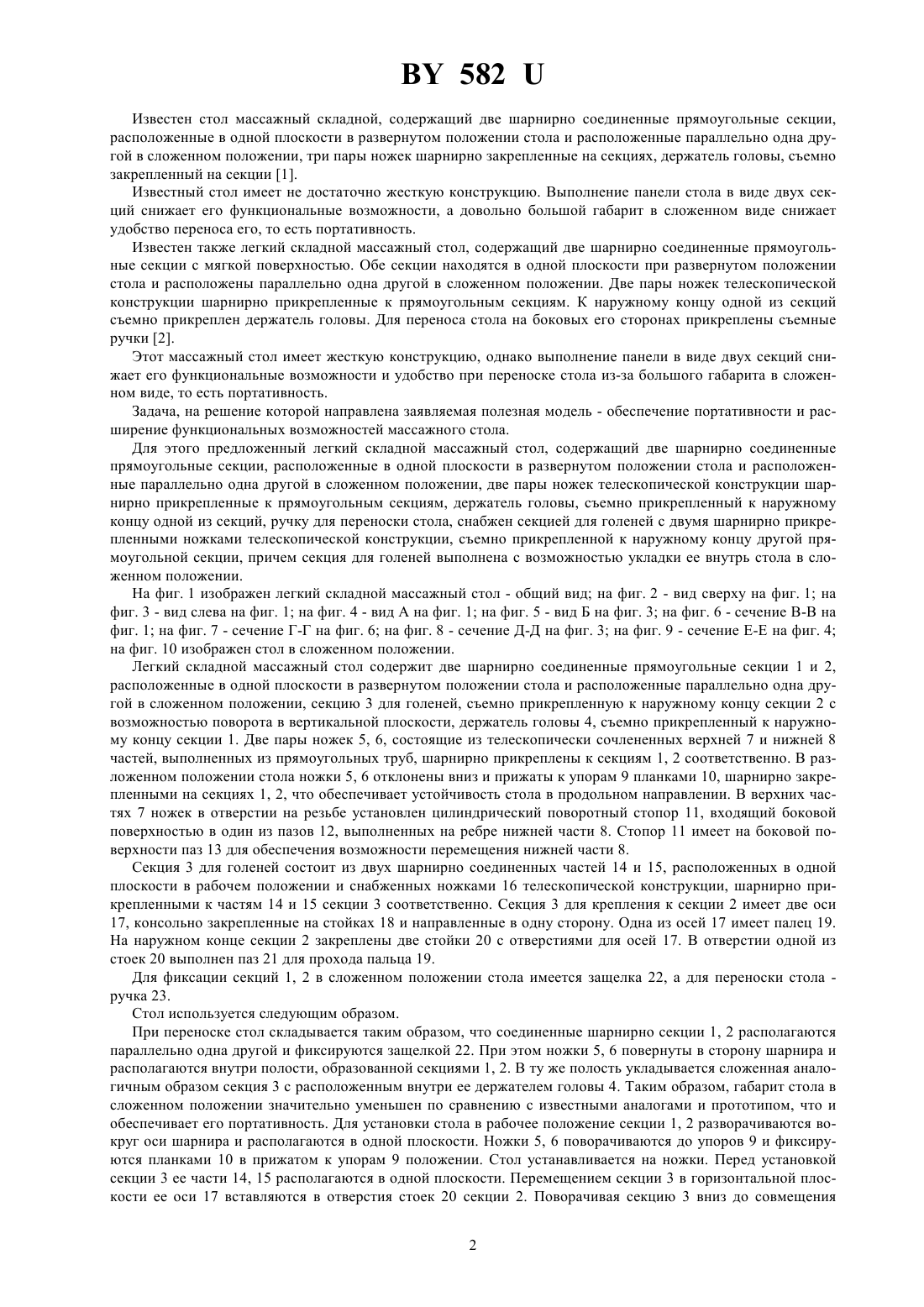

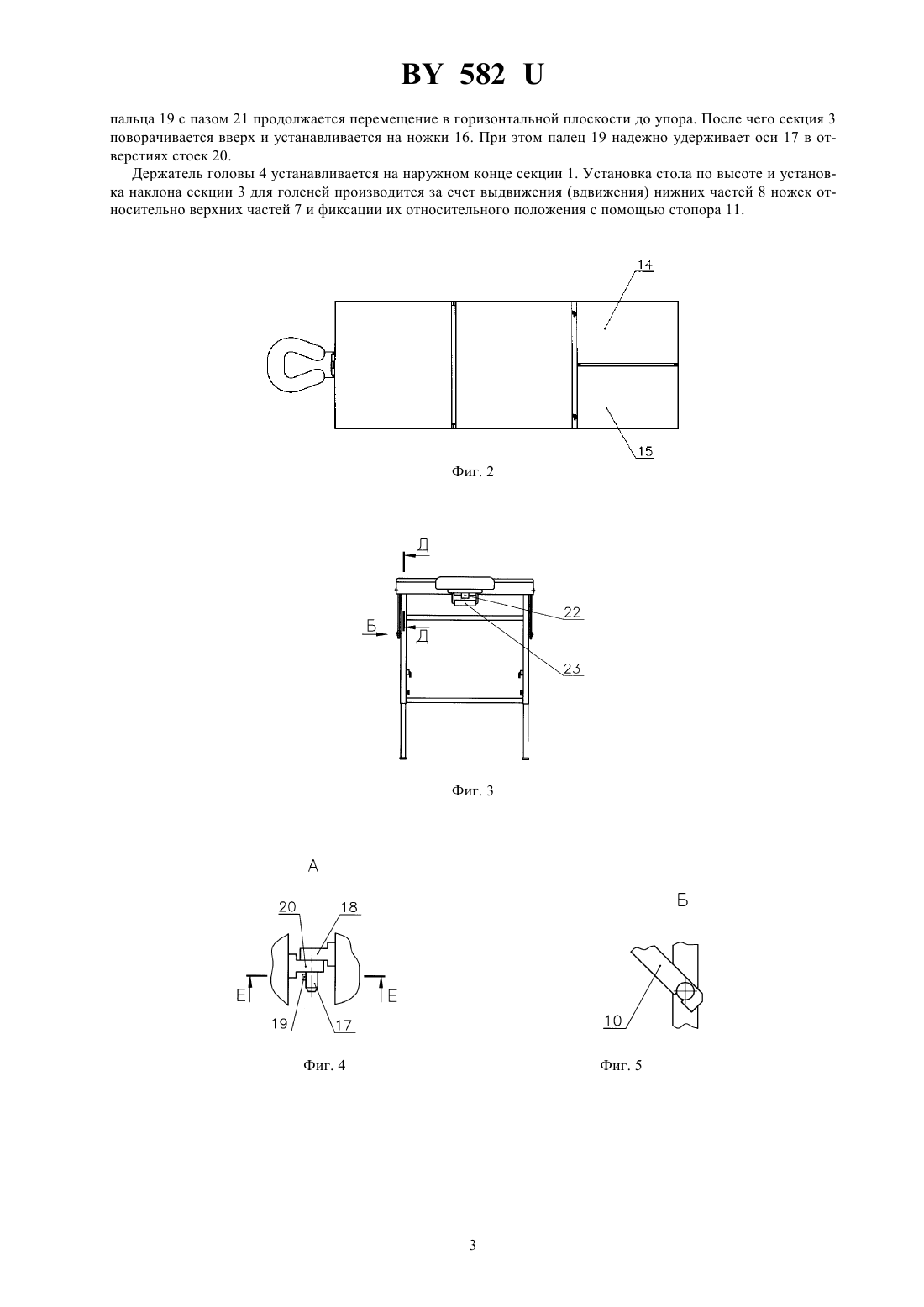

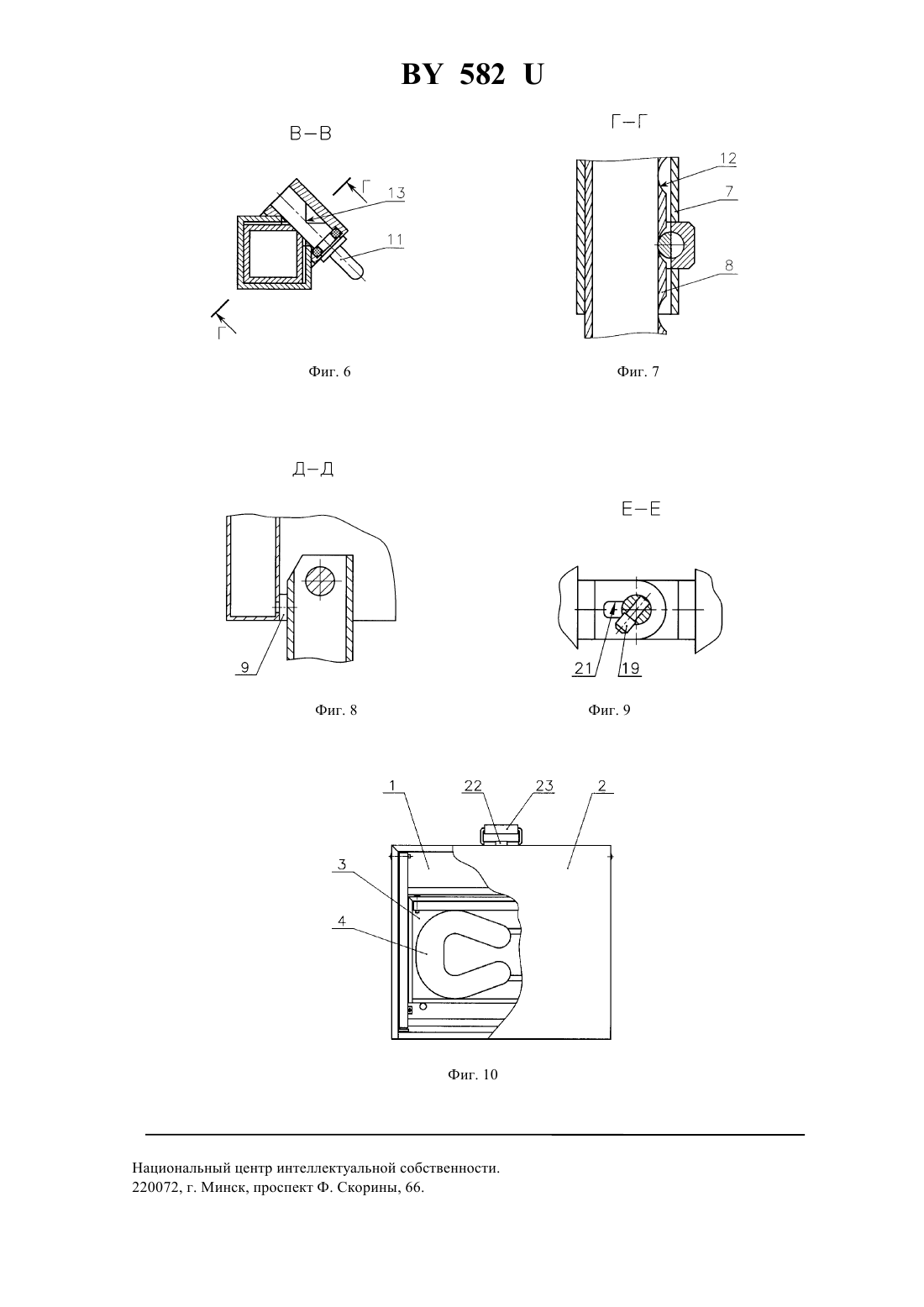

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЛЕГКИЙ СКЛАДНОЙ МАССАЖНЫЙ СТОЛ(73) Патентообладатели Староверов Николай Викторович, Кадобин Владимир Леонидович,Прохорчик Геннадий Леонидович(57) Легкий складной массажный стол, содержащий две шарнирно соединенные прямоугольные секции, расположенные в одной плоскости в развернутом положении стола и расположенные параллельно одна другой в сложенном положении, две пары ножек телескопической конструкции, шарнирно прикрепленные к прямоугольным секциям, держатель головы, съемно прикрепленный к наружному концу одной из секций, отличающийся тем, что стол снабжен секцией для голеней с двумя шарнирно прикрепленными ножками телескопической конструкции, съемно прикрепленной к наружному концу другой прямоугольной секции,причем секция для голеней выполнена с возможностью укладки ее внутрь стола в сложенном положении. Фиг. 1 Полезная модель относится к медицинской технике, в частности к устройствам для проведения массажа,мануальной терапии, физиотерапевтических и других лечебных процедур. 582 Известен стол массажный складной, содержащий две шарнирно соединенные прямоугольные секции,расположенные в одной плоскости в развернутом положении стола и расположенные параллельно одна другой в сложенном положении, три пары ножек шарнирно закрепленные на секциях, держатель головы, съемно закрепленный на секции 1. Известный стол имеет не достаточно жесткую конструкцию. Выполнение панели стола в виде двух секций снижает его функциональные возможности, а довольно большой габарит в сложенном виде снижает удобство переноса его, то есть портативность. Известен также легкий складной массажный стол, содержащий две шарнирно соединенные прямоугольные секции с мягкой поверхностью. Обе секции находятся в одной плоскости при развернутом положении стола и расположены параллельно одна другой в сложенном положении. Две пары ножек телескопической конструкции шарнирно прикрепленные к прямоугольным секциям. К наружному концу одной из секций съемно прикреплен держатель головы. Для переноса стола на боковых его сторонах прикреплены съемные ручки 2. Этот массажный стол имеет жесткую конструкцию, однако выполнение панели в виде двух секций снижает его функциональные возможности и удобство при переноске стола из-за большого габарита в сложенном виде, то есть портативность. Задача, на решение которой направлена заявляемая полезная модель - обеспечение портативности и расширение функциональных возможностей массажного стола. Для этого предложенный легкий складной массажный стол, содержащий две шарнирно соединенные прямоугольные секции, расположенные в одной плоскости в развернутом положении стола и расположенные параллельно одна другой в сложенном положении, две пары ножек телескопической конструкции шарнирно прикрепленные к прямоугольным секциям, держатель головы, съемно прикрепленный к наружному концу одной из секций, ручку для переноски стола, снабжен секцией для голеней с двумя шарнирно прикрепленными ножками телескопической конструкции, съемно прикрепленной к наружному концу другой прямоугольной секции, причем секция для голеней выполнена с возможностью укладки ее внутрь стола в сложенном положении. На фиг. 1 изображен легкий складной массажный стол - общий вид на фиг. 2 - вид сверху на фиг. 1 на фиг. 3 - вид слева на фиг. 1 на фиг. 4 - вид А на фиг. 1 на фиг. 5 - вид Б на фиг. 3 на фиг. 6 - сечение В-В на фиг. 1 на фиг. 7 - сечение Г-Г на фиг. 6 на фиг. 8 - сечение Д-Д на фиг. 3 на фиг. 9 - сечение Е-Е на фиг. 4 на фиг. 10 изображен стол в сложенном положении. Легкий складной массажный стол содержит две шарнирно соединенные прямоугольные секции 1 и 2,расположенные в одной плоскости в развернутом положении стола и расположенные параллельно одна другой в сложенном положении, секцию 3 для голеней, съемно прикрепленную к наружному концу секции 2 с возможностью поворота в вертикальной плоскости, держатель головы 4, съемно прикрепленный к наружному концу секции 1. Две пары ножек 5, 6, состоящие из телескопически сочлененных верхней 7 и нижней 8 частей, выполненных из прямоугольных труб, шарнирно прикреплены к секциям 1, 2 соответственно. В разложенном положении стола ножки 5, 6 отклонены вниз и прижаты к упорам 9 планками 10, шарнирно закрепленными на секциях 1, 2, что обеспечивает устойчивость стола в продольном направлении. В верхних частях 7 ножек в отверстии на резьбе установлен цилиндрический поворотный стопор 11, входящий боковой поверхностью в один из пазов 12, выполненных на ребре нижней части 8. Стопор 11 имеет на боковой поверхности паз 13 для обеспечения возможности перемещения нижней части 8. Секция 3 для голеней состоит из двух шарнирно соединенных частей 14 и 15, расположенных в одной плоскости в рабочем положении и снабженных ножками 16 телескопической конструкции, шарнирно прикрепленными к частям 14 и 15 секции 3 соответственно. Секция 3 для крепления к секции 2 имеет две оси 17, консольно закрепленные на стойках 18 и направленные в одну сторону. Одна из осей 17 имеет палец 19. На наружном конце секции 2 закреплены две стойки 20 с отверстиями для осей 17. В отверстии одной из стоек 20 выполнен паз 21 для прохода пальца 19. Для фиксации секций 1, 2 в сложенном положении стола имеется защелка 22, а для переноски стола ручка 23. Стол используется следующим образом. При переноске стол складывается таким образом, что соединенные шарнирно секции 1, 2 располагаются параллельно одна другой и фиксируются защелкой 22. При этом ножки 5, 6 повернуты в сторону шарнира и располагаются внутри полости, образованной секциями 1, 2. В ту же полость укладывается сложенная аналогичным образом секция 3 с расположенным внутри ее держателем головы 4. Таким образом, габарит стола в сложенном положении значительно уменьшен по сравнению с известными аналогами и прототипом, что и обеспечивает его портативность. Для установки стола в рабочее положение секции 1, 2 разворачиваются вокруг оси шарнира и располагаются в одной плоскости. Ножки 5, 6 поворачиваются до упоров 9 и фиксируются планками 10 в прижатом к упорам 9 положении. Стол устанавливается на ножки. Перед установкой секции 3 ее части 14, 15 располагаются в одной плоскости. Перемещением секции 3 в горизонтальной плоскости ее оси 17 вставляются в отверстия стоек 20 секции 2. Поворачивая секцию 3 вниз до совмещения 2 582 пальца 19 с пазом 21 продолжается перемещение в горизонтальной плоскости до упора. После чего секция 3 поворачивается вверх и устанавливается на ножки 16. При этом палец 19 надежно удерживает оси 17 в отверстиях стоек 20. Держатель головы 4 устанавливается на наружном конце секции 1. Установка стола по высоте и установка наклона секции 3 для голеней производится за счет выдвижения (вдвижения) нижних частей 8 ножек относительно верхних частей 7 и фиксации их относительного положения с помощью стопора 11. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
