Тренировочное устройство универсальное

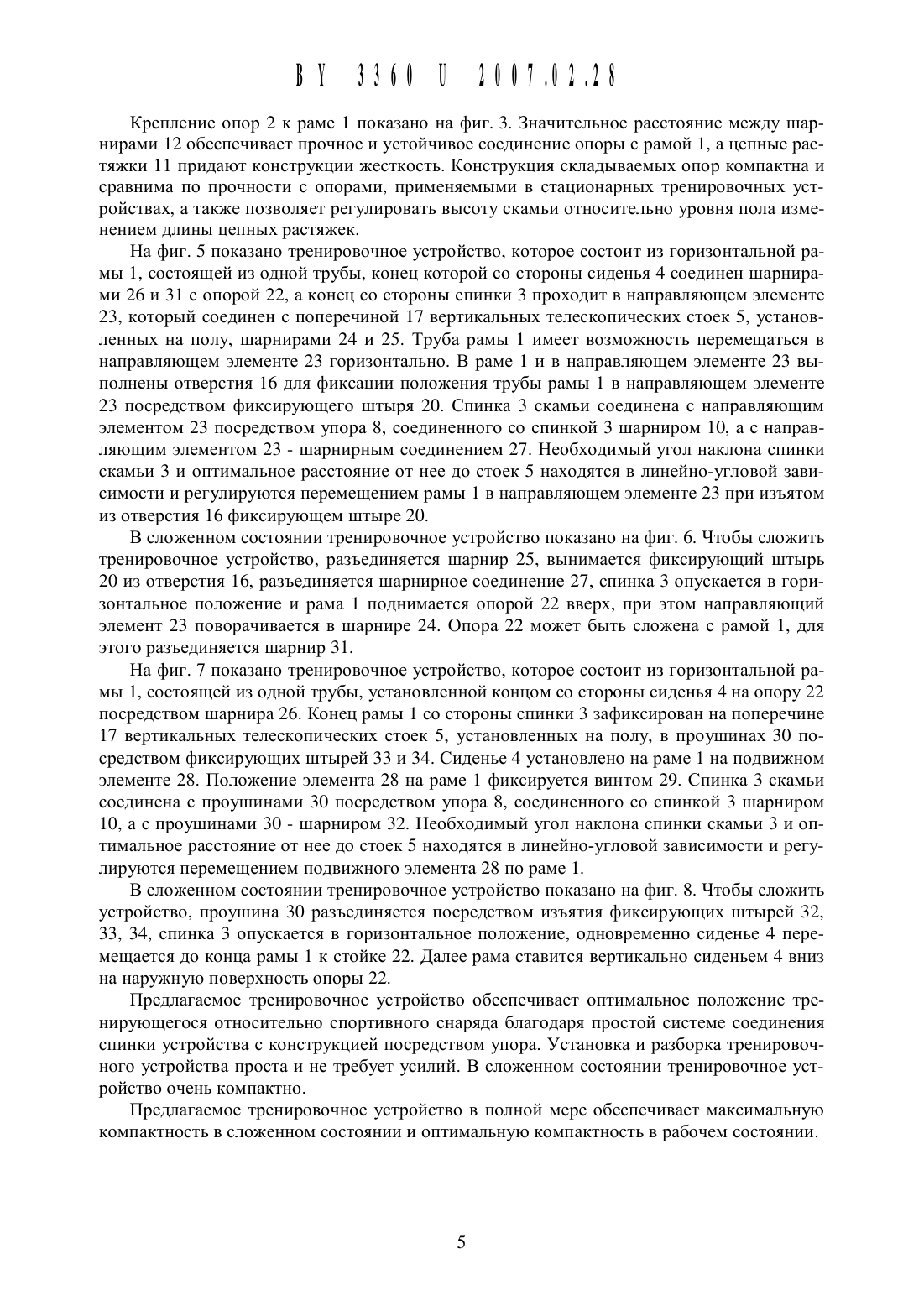

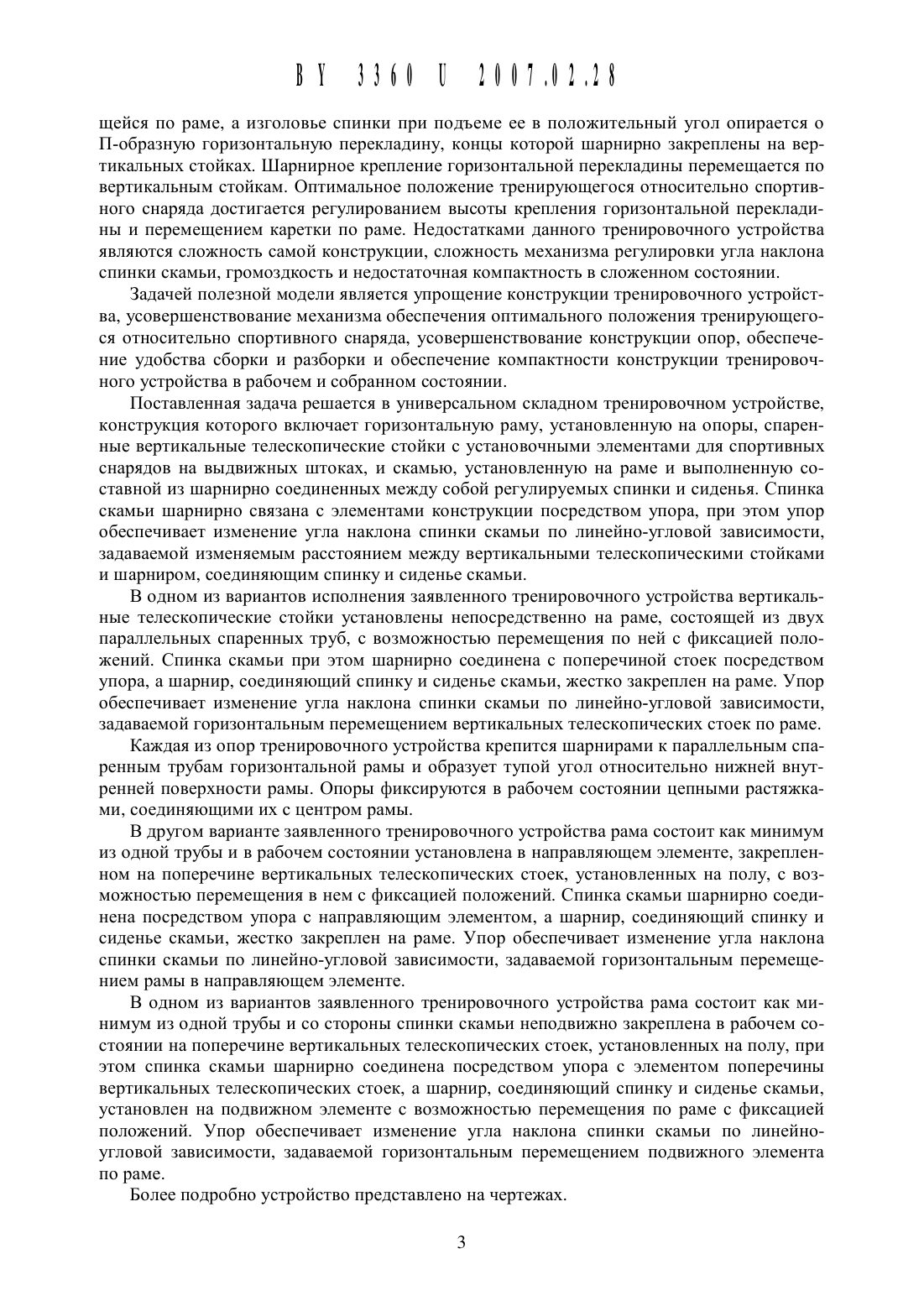

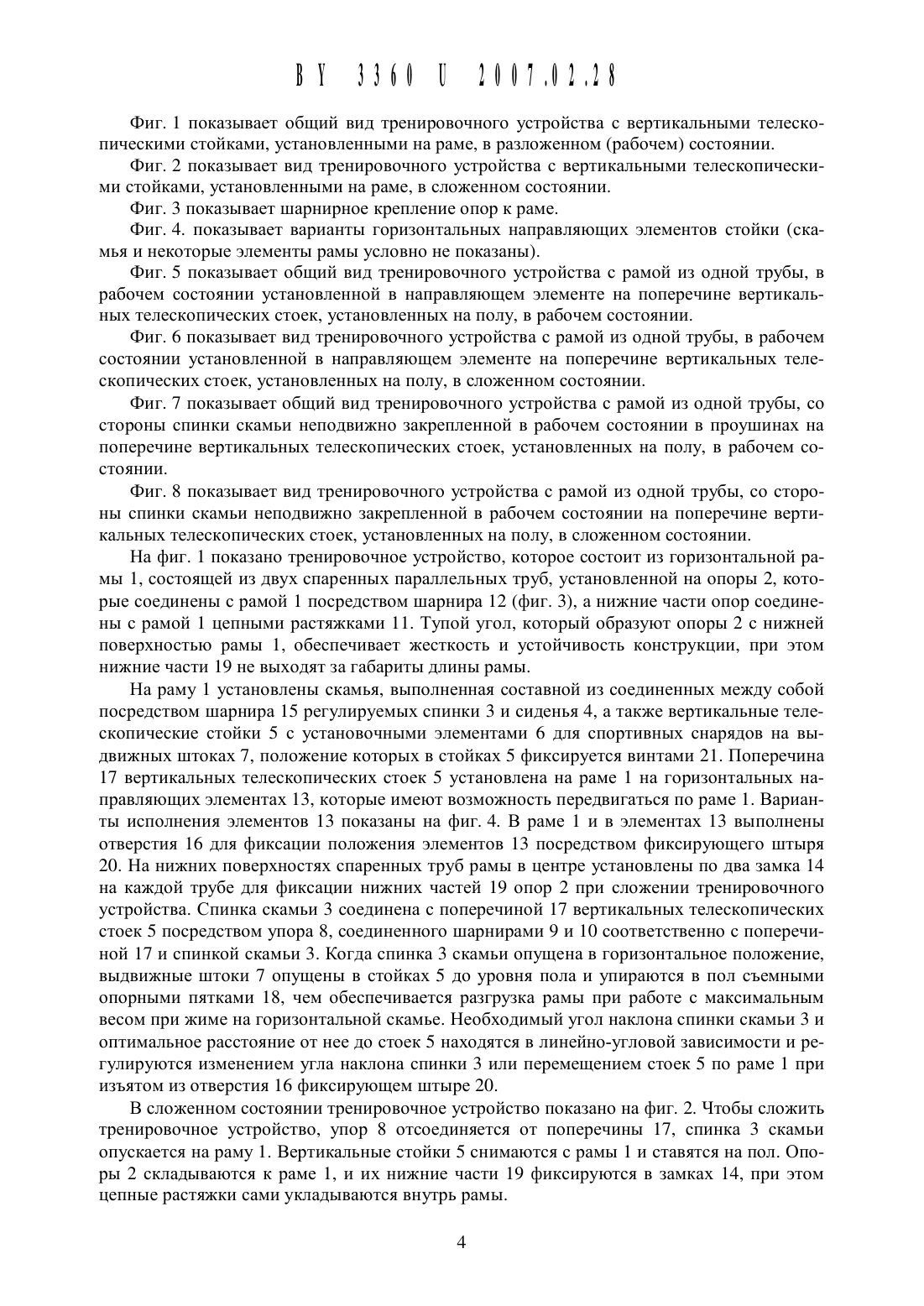

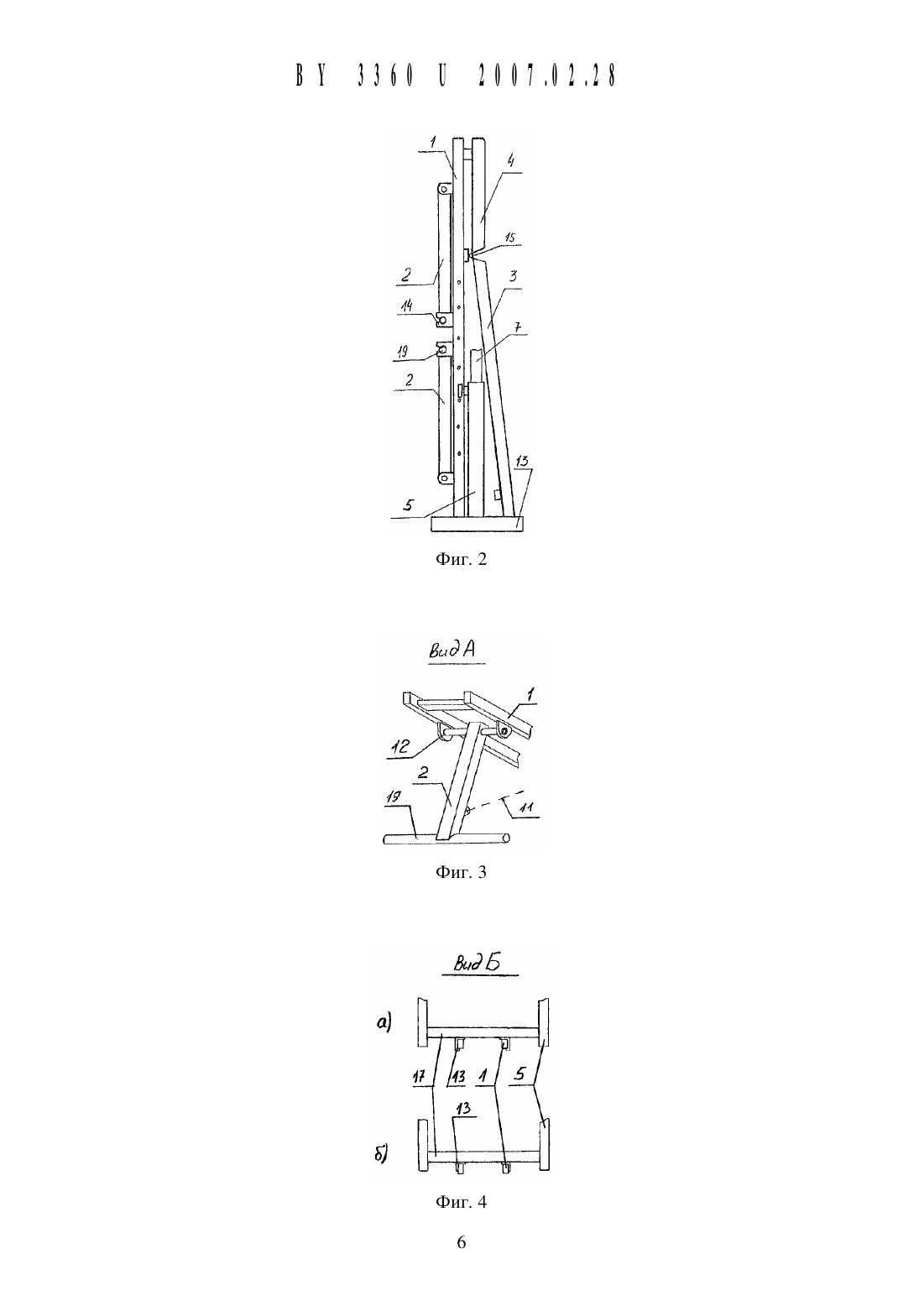

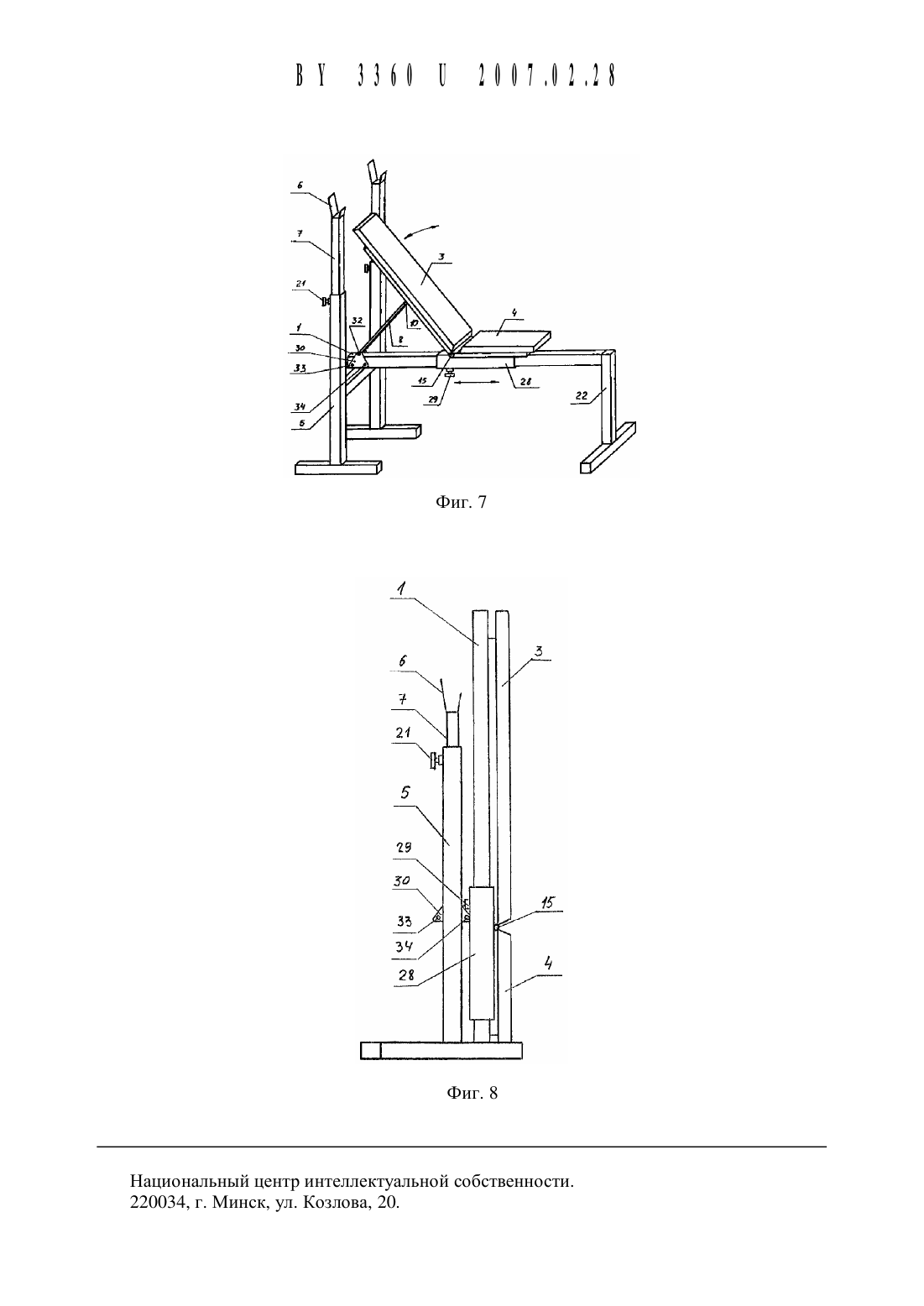

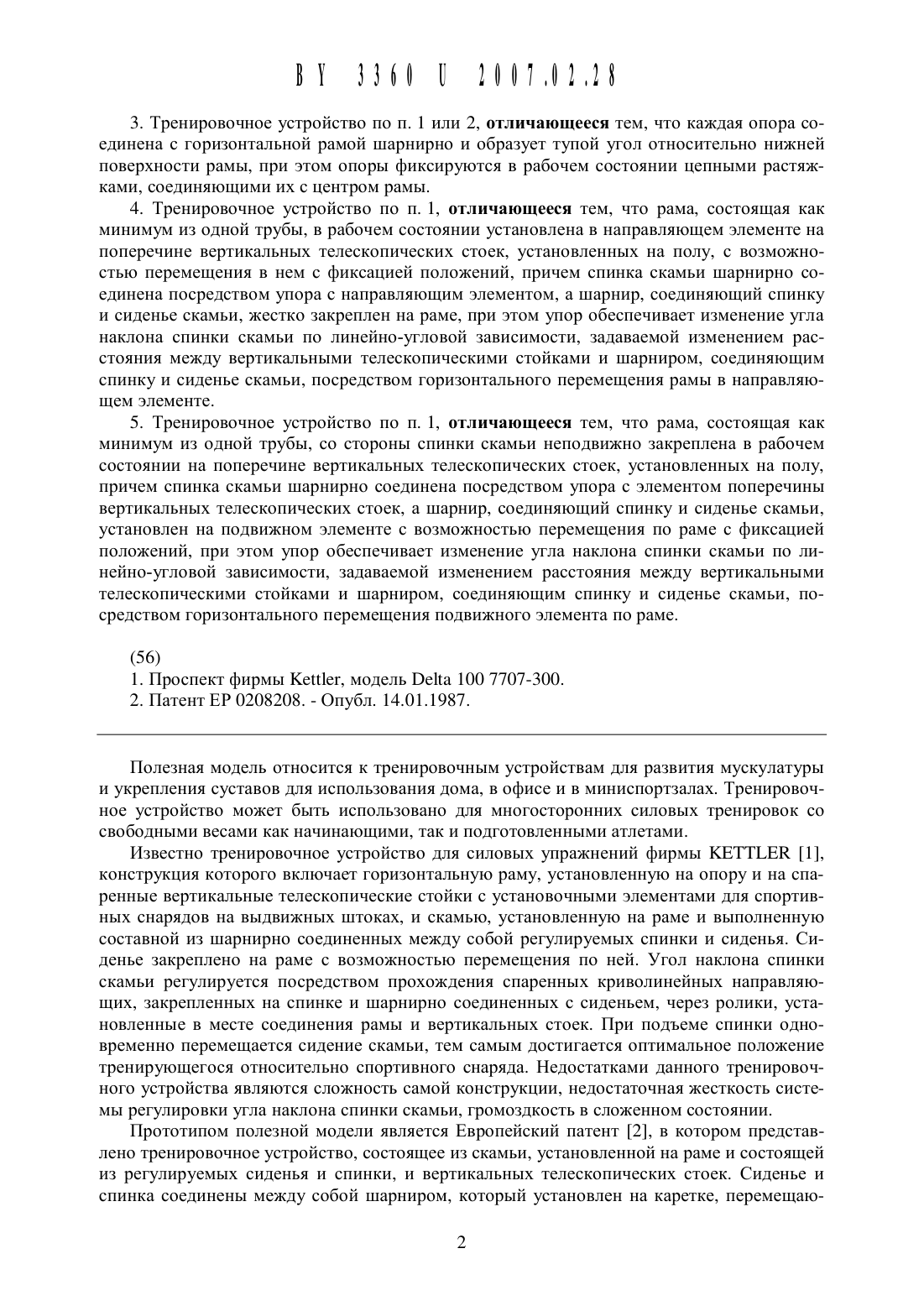

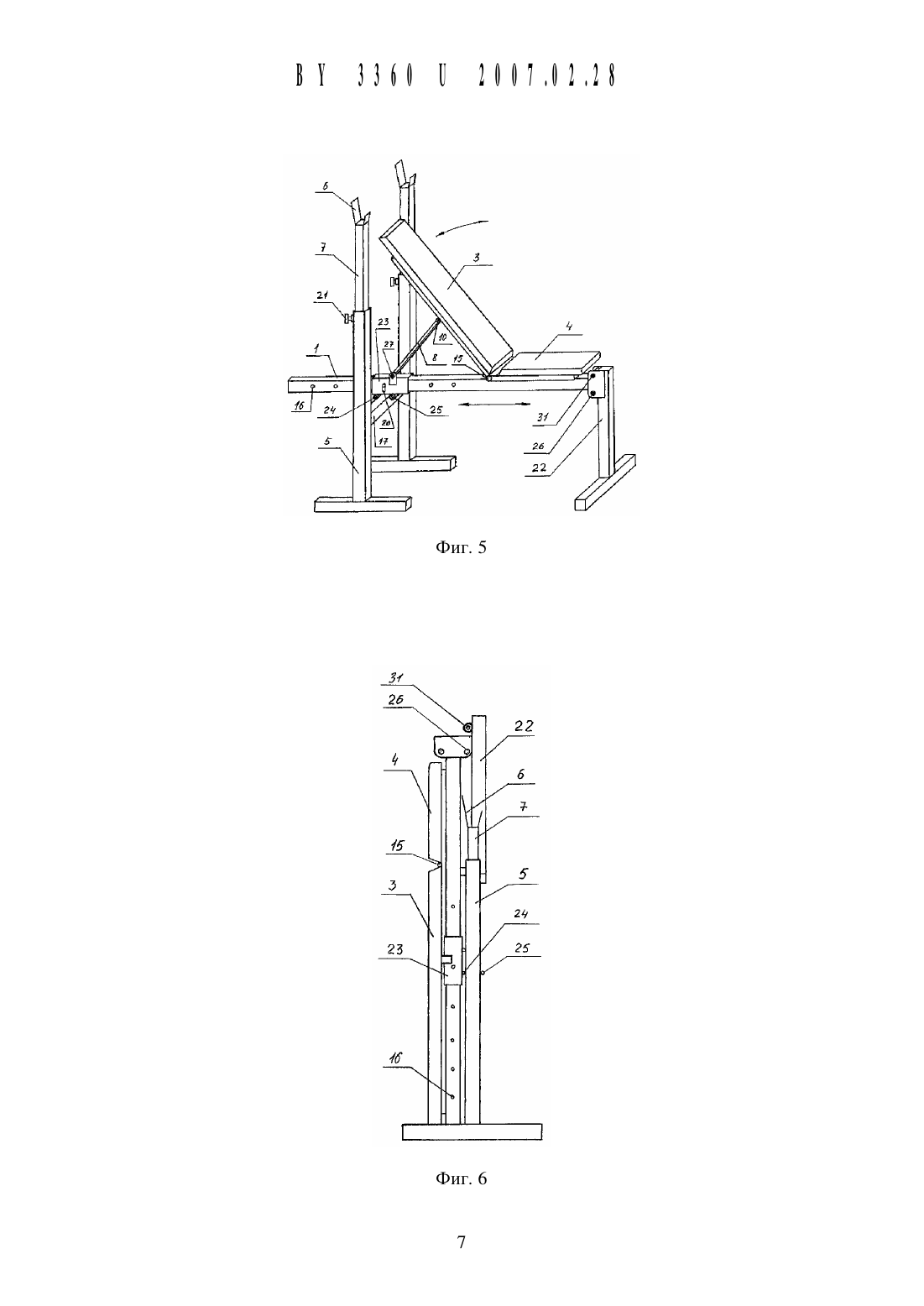

3. Тренировочное устройство по п. 1 или 2, отличающееся тем, что каждая опора соединена с горизонтальной рамой шарнирно И образует тупой угол относительно нижней поверхности рамы, при этом опоры фиксируются в рабочем состоянии цепными растяжками, соединяющими их с центром рамы.4. Тренировочное устройство по п. 1, отличающееся тем, что рама, состоящая как минимум из одной трубы, в рабочем состоянии установлена в направляющем элементе на поперечине вертикальных телескопических стоек, установленных на полу, с возможностью перемещения в нем с фиксацией положений, причем спинка скамьи шарнирно соединена посредством упора с направляющим элементом, а шарнир, соединяющий спинку и сиденье скамьи, жестко закреплен на раме, при этом упор обеспечивает изменение угла наклона спинки скамьи по линейно-угловой зависимости, задаваемой изменением расстояния между вертикальными телескопическими стойками и шарниром, соединяющим спинку и сиденье скамьи, посредством горизонтального перемещения рамы в направляющем элементе.5. Тренировочное устройство по п. 1, отличающееся тем, что рама, состоящая как минимум из одной трубы, со стороны спинки скамьи неподвижно закреплена в рабочем состоянии на поперечине вертикальных телескопических стоек, установленных на полу,причем спинка скамьи шарнирно соединена посредством упора с элементом поперечины вертикальных телескопических стоек, а шарнир, соединяющий спинку и сиденье скамьи,установлен на подвижном элементе с возможностью перемещения по раме с фиксацией положений, при этом упор обеспечивает изменение угла наклона спинки скамьи по линейно-угловой зависимости, задаваемой изменением расстояния между вертикальными телескопическими стойками и шарниром, соединяющим спинку и сиденье скамьи, посредством горизонтального перемещения подвижного элемента по раме.Полезная модель относится к тренировочным устройствам для развития мускулатуры и укрепления суставов для использования дома, в офисе и в миниспортзалах. Тренировочное устройство может быть использовано для многосторонних силовых тренировок со свободными весами как начинающими, так и подготовленными атлетами.Известно тренировочное устройство для силовых упражнений фирмы КЕТТЬЕК 1,конструкция которого включает горизонтальную раму, установленную на опору и на спаренные вертикальные телескопические стойки с установочными элементами для спортивных снарядов на выдвижных штоках, и скамью, установленную на раме и выполненную составной из шарнирно соединенных между собой регулируемых спинки и сиденья. Сиденье закреплено на раме с возможностью перемещения по ней. Угол наклона спинки скамьи регулируется посредством прохождения спаренных криволинейных направляющих, закрепленных на спинке и шарнирно соединенных с сиденьем, через ролики, установленные в месте соединения рамы и вертикальных стоек. При подъеме спинки одновременно перемещается сидение скамьи, тем самым достигается оптимальное положение тренирующегося относительно спортивного снаряда. Недостатками данного тренировочного устройства являются сложность самой конструкции, недостаточная жесткость системы регулировки угла наклона спинки скамьи, громоздкость в сложенном состоянии.Прототипом полезной модели является Европейский патент 2, в котором представлено тренировочное устройство, состоящее из скамьи, установленной на раме и состоящей из регулируемых сиденья и спинки, и вертикальных телескопических стоек. Сиденье и спинка соединены между собой шарниром, который установлен на каретке, перемещаю 2щейся по раме, а изголовье спинки при подъеме ее в положительный угол опирается о П-образную горизонтальную перекладину, концы которой щарнирно закреплены на вертикальных стойках. Шарнирное крепление горизонтальной перекладины перемещается по вертикальным стойкам. Оптимальное положение тренирующегося относительно спортивного снаряда достигается регулированием высоты крепления горизонтальной перекладины и перемещением каретки по раме. Недостатками данного тренировочного устройства являются сложность самой конструкции, сложность механизма регулировки угла наклона спинки скамьи, громоздкость и недостаточная компактность в сложенном состоянии.Задачей полезной модели является упрощение конструкции тренировочного устройства, усовершенствование механизма обеспечения оптимального положения тренирующегося относительно спортивного снаряда, усовершенствование конструкции опор, обеспечение удобства сборки и разборки и обеспечение компактности конструкции тренировочного устройства в рабочем и собранном состоянии.Поставленная задача рещается в универсальном складном тренировочном устройстве,конструкция которого включает горизонтальную раму, установленную на опоры, спаренные вертикальные телескопические стойки с установочными элементами для спортивных снарядов на выдвижных щтоках, и скамью, установленную на раме и выполненную составной из щарнирно соединенных между собой регулируемых спинки и сиденья. Спинка скамьи щарнирно связана с элементами конструкции посредством упора, при этом упор обеспечивает изменение угла наклона спинки скамьи по линейно-угловой зависимости,задаваемой изменяемым расстоянием между вертикальными телескопическими стойками и щарниром, соединяющим спинку и сиденье скамьи.В одном из вариантов исполнения заявленного тренировочного устройства вертикальные телескопические стойки установлены непосредственно на раме, состоящей из двух параллельных спаренных труб, с возможностью перемещения по ней с фиксацией положений. Спинка скамьи при этом щарнирно соединена с поперечиной стоек посредством упора, а щарнир, соединяющий спинку и сиденье скамьи, жестко закреплен на раме. Упор обеспечивает изменение угла наклона спинки скамьи по линейно-угловой зависимости,задаваемой горизонтальным перемещением вертикальных телескопических стоек по раме.Каждая из опор тренировочного устройства крепится щарнирами к параллельным спаренным трубам горизонтальной рамы и образует тупой угол относительно нижней внутренней поверхности рамы. Опоры фиксируются в рабочем состоянии цепными растяжками, соединяющими их с центром рамы.В другом варианте заявленного тренировочного устройства рама состоит как минимум из одной трубы и в рабочем состоянии установлена в направляющем элементе, закрепленном на поперечине вертикальных телескопических стоек, установленных на полу, с возможностью перемещения в нем с фиксацией положений. Спинка скамьи щарнирно соединена посредством упора с направляющим элементом, а щарнир, соединяющий спинку и сиденье скамьи, жестко закреплен на раме. Упор обеспечивает изменение угла наклона спинки скамьи по линейно-угловой зависимости, задаваемой горизонтальным перемещением рамы в направляющем элементе.В одном из вариантов заявленного тренировочного устройства рама состоит как минимум из одной трубы и со стороны спинки скамьи неподвижно закреплена в рабочем состоянии на поперечине вертикальных телескопических стоек, установленных на полу, при этом спинка скамьи щарнирно соединена посредством упора с элементом поперечины вертикальных телескопических стоек, а щарнир, соединяющий спинку и сиденье скамьи,установлен на подвижном элементе с возможностью перемещения по раме с фиксацией положений. Упор обеспечивает изменение угла наклона спинки скамьи по линейноугловой зависимости, задаваемой горизонтальным перемещением подвижного элемента по раме.Более подробно устройство представлено на чертежах.Фиг. 1 показывает общий вид тренировочного устройства с вертикальными телескопическими стойками, установленными на раме, в разложенном (рабочем) состоянии.Фиг. 2 показывает вид тренировочного устройства с вертикальными телескопическими стойками, установленными на раме, в сложенном состоянии.Фиг. 3 показывает щарнирное крепление опор к раме.Фиг. 4. показывает варианты горизонтальных направляющих элементов стойки (скамья и некоторые элементы рамы условно не показаны).Фиг. 5 показывает общий вид тренировочного устройства с рамой из одной трубы, в рабочем состоянии установленной в направляющем элементе на поперечине вертикальных телескопических стоек, установленных на полу, в рабочем состоянии.Фиг. 6 показывает вид тренировочного устройства с рамой из одной трубы, в рабочем состоянии установленной в направляющем элементе на поперечине вертикальных телескопических стоек, установленных на полу, в сложенном состоянии.Фиг. 7 показывает общий вид тренировочного устройства с рамой из одной трубы, со стороны спинки скамьи неподвижно закрепленной в рабочем состоянии в проущинах на поперечине вертикальных телескопических стоек, установленных на полу, в рабочем состоянии.Фиг. 8 показывает вид тренировочного устройства с рамой из одной трубы, со стороны спинки скамьи неподвижно закрепленной в рабочем состоянии на поперечине вертикальных телескопических стоек, установленных на полу, в сложенном состоянии.На фиг. 1 показано тренировочное устройство, которое состоит из горизонтальной рамы 1, состоящей из двух спаренных параллельных труб, установленной на опоры 2, которые соединены с рамой 1 посредством щарнира 12 (фиг. 3), а нижние части опор соединены с рамой 1 цепными растяжками 11. Тупой угол, который образуют опоры 2 с нижней поверхностью рамы 1, обеспечивает жесткость и устойчивость конструкции, при этом нижние части 19 не выходят за габариты длины рамы.На раму 1 установлены скамья, выполненная составной из соединенных между собой посредством щарнира 15 регулируемых спинки 3 и сиденья 4, а также вертикальные телескопические стойки 5 с установочными элементами 6 для спортивных снарядов на вь 1 движных щтоках 7, положение которых в стойках 5 фиксируется винтами 21. Поперечина 17 вертикальных телескопических стоек 5 установлена на раме 1 на горизонтальных направляющих элементах 13, которые имеют возможность передвигаться по раме 1. Варианты исполнения элементов 13 показаны на фиг. 4. В раме 1 и в элементах 13 выполнены отверстия 16 для фиксации положения элементов 13 посредством фиксирующего щтыря 20. На нижних поверхностях спаренных труб рамы в центре установлены по два замка 14 на каждой трубе для фиксации нижних частей 19 опор 2 при сложении тренировочного устройства. Спинка скамьи 3 соединена с поперечиной 17 вертикальных телескопических стоек 5 посредством упора 8, соединенного шарнирами 9 и 10 соответственно с поперечиной 17 и спинкой скамьи 3. Когда спинка 3 скамьи опущена в горизонтальное положение,выдвижные щтоки 7 опущены в стойках 5 до уровня пола и упираются в пол съемными опорными пятками 18, чем обеспечивается разгрузка рамы при работе с максимальным весом при жиме на горизонтальной скамье. Необходимый угол наклона спинки скамьи 3 и оптимальное расстояние от нее до стоек 5 находятся в линейно-угловой зависимости и регулируются изменением угла наклона спинки 3 или перемещением стоек 5 по раме 1 при изъятом из отверстия 16 фиксирующем щтыре 20.В сложенном состоянии тренировочное устройство показано на фиг. 2. Чтобы сложить тренировочное устройство, упор 8 отсоединяется от поперечины 17, спинка 3 скамьи опускается на раму 1. Вертикальные стойки 5 снимаются с рамы 1 и ставятся на пол. Опорь 1 2 складываются к раме 1, и их нижние части 19 фиксируются в замках 14, при этом цепные растяжки сами укладываются внутрь рамы.Крепление опор 2 К раме 1 показано на фиг. 3. Значительное расстояние между шарнирами 12 обеспечивает прочное и устойчивое соединение опоры с рамой 1, а цепные растяжки 11 придают конструкции жесткость. Конструкция складываемых опор компактна и сравнима по прочности с опорами, применяемыми в стационарных тренировочных устройствах, а также позволяет регулировать высоту скамьи относительно уровня пола изменением длины цепнь 1 х растяжек.На фиг. 5 показано тренировочное устройство, которое состоит из горизонтальной рамы 1, состоящей из одной трубы, конец которой со стороны сиденья 4 соединен шарнирами 26 и 31 с опорой 22, а конец со стороны спинки 3 проходит в направляющем элементе 23, который соединен с поперечиной 17 вертикальных телескопических стоек 5, установленных на полу, шарнирами 24 и 25. Труба рамы 1 имеет возможность перемещаться в направляющем элементе 23 горизонтально. В раме 1 и в направляющем элементе 23 вь 1 полнены отверстия 16 для фиксации положения трубы рамы 1 в направляющем элементе 23 посредством фиксирующего Штыря 20. Спинка 3 скамьи соединена с направляющим элементом 23 посредством упора 8, соединенного со спинкой 3 шарниром 10, а с направляющим элементом 23 - шарнирным соединением 27. Необходимый угол наклона спинки скамьи 3 и оптимальное расстояние от нее до стоек 5 находятся в линейно-угловой зависимости и регулируются перемещением рамы 1 в направляющем элементе 23 при изъятом из отверстия 16 фиксирующем штыре 20.В сложенном состоянии тренировочное устройство показано на фиг. 6. Чтобы сложить тренировочное устройство, разъединяется шарнир 25, вынимается фиксирующий штырь 20 из отверстия 16, разъединяется шарнирное соединение 27, спинка 3 опускается в горизонтальное положение и рама 1 поднимается опорой 22 вверх, при этом направляющий элемент 23 поворачивается в шарнире 24. Опора 22 может быть сложена с рамой 1, для этого разъединяется шарнир 31.На фиг. 7 показано тренировочное устройство, которое состоит из горизонтальной рамы 1, состоящей из одной трубы, установленной концом со стороны сиденья 4 на опору 22 посредством шарнира 26. Конец рамы 1 со стороны спинки 3 зафиксирован на поперечине 17 вертикальных телескопических стоек 5, установленных на полу, в проушинах 30 посредством фиксирующих штырей 33 и 34. Сиденье 4 установлено на раме 1 на подвижном элементе 28. Положение элемента 28 на раме 1 фиксируется винтом 29. Спинка 3 скамьи соединена с проушинами 30 посредством упора 8, соединенного со спинкой 3 шарниром 10, а с проушинами 30 - шарниром 32. Необходимый угол наклона спинки скамьи 3 и оптимальное расстояние от нее до стоек 5 находятся в линейно-угловой зависимости и регулируются перемещением подвижного элемента 28 по раме 1.В сложенном состоянии тренировочное устройство показано на фиг. 8. Чтобы сложить устройство, проушина 30 разъединяется посредством изъятия фиксирующих штырей 32,33, 34, спинка 3 опускается в горизонтальное положение, одновременно сиденье 4 перемещается до конца рамы 1 к стойке 22. Далее рама ставится вертикально сиденьем 4 вниз на наружную поверхность опоры 22.Предлагаемое тренировочное устройство обеспечивает оптимальное положение тренирующегося относительно спортивного снаряда благодаря простой системе соединения спинки устройства с конструкцией посредством упора. Установка и разборка тренировочного устройства проста и не требует усилий. В сложенном состоянии тренировочное устройство очень компактно.Предлагаемое тренировочное устройство в полной мере обеспечивает максимальную компактность в сложенном состоянии и оптимальную компактность в рабочем состоянии.
