Гидроэлектростанция

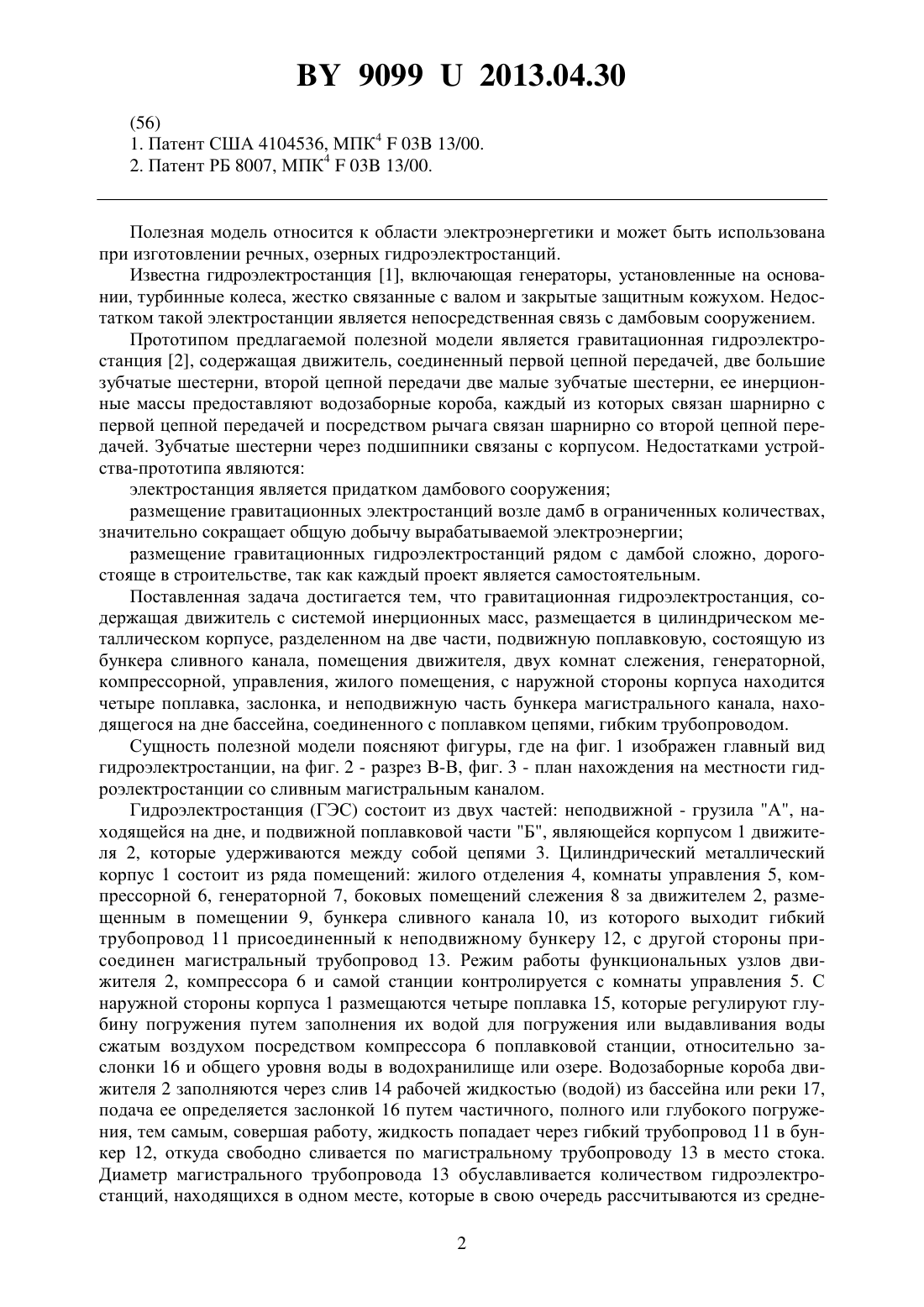

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Руденков Александр Евгеньевич(72) Автор Руденков Александр Евгеньевич(73) Патентообладатель Руденков Александр Евгеньевич(57) Гравитационная гидроэлектростанция, содержащая движитель с системой инерционных масс, редуктор, электрогенератор, блок управления, отличающаяся тем, что корпус движителя разделен на две части, связанные цепями, подвижную поплавковую, имеющую форму металлического цилиндра, внутри размещается бункер сливного канала, помещения движителя, комнаты слежения за ним, генераторная, компрессорная, управления, отдыха, по наружной части корпуса располагаются четыре поплавка, заслонка со сливом,соединяющаяся через гибкий трубопровод со второй частью неподвижного бункера, находящегося на дне бассейна, который присоединен к неподвижному магистральному трубопроводу, имеющему наклон слива не менее 5.(56) 1. Патент США 4104536, МПК 403 13/00. 2. Патент РБ 8007, МПК 403 13/00. Полезная модель относится к области электроэнергетики и может быть использована при изготовлении речных, озерных гидроэлектростанций. Известна гидроэлектростанция 1, включающая генераторы, установленные на основании, турбинные колеса, жестко связанные с валом и закрытые защитным кожухом. Недостатком такой электростанции является непосредственная связь с дамбовым сооружением. Прототипом предлагаемой полезной модели является гравитационная гидроэлектростанция 2, содержащая движитель, соединенный первой цепной передачей, две большие зубчатые шестерни, второй цепной передачи две малые зубчатые шестерни, ее инерционные массы предоставляют водозаборные короба, каждый из которых связан шарнирно с первой цепной передачей и посредством рычага связан шарнирно со второй цепной передачей. Зубчатые шестерни через подшипники связаны с корпусом. Недостатками устройства-прототипа являются электростанция является придатком дамбового сооружения размещение гравитационных электростанций возле дамб в ограниченных количествах,значительно сокращает общую добычу вырабатываемой электроэнергии размещение гравитационных гидроэлектростанций рядом с дамбой сложно, дорогостояще в строительстве, так как каждый проект является самостоятельным. Поставленная задача достигается тем, что гравитационная гидроэлектростанция, содержащая движитель с системой инерционных масс, размещается в цилиндрическом металлическом корпусе, разделенном на две части, подвижную поплавковую, состоящую из бункера сливного канала, помещения движителя, двух комнат слежения, генераторной,компрессорной, управления, жилого помещения, с наружной стороны корпуса находится четыре поплавка, заслонка, и неподвижную часть бункера магистрального канала, находящегося на дне бассейна, соединенного с поплавком цепями, гибким трубопроводом. Сущность полезной модели поясняют фигуры, где на фиг. 1 изображен главный вид гидроэлектростанции, на фиг. 2 - разрез В-В, фиг. 3 - план нахождения на местности гидроэлектростанции со сливным магистральным каналом. Гидроэлектростанция (ГЭС) состоит из двух частей неподвижной - грузила А, находящейся на дне, и подвижной поплавковой части Б, являющейся корпусом 1 движителя 2, которые удерживаются между собой цепями 3. Цилиндрический металлический корпус 1 состоит из ряда помещений жилого отделения 4, комнаты управления 5, компрессорной 6, генераторной 7, боковых помещений слежения 8 за движителем 2, размещенным в помещении 9, бункера сливного канала 10, из которого выходит гибкий трубопровод 11 присоединенный к неподвижному бункеру 12, с другой стороны присоединен магистральный трубопровод 13. Режим работы функциональных узлов движителя 2, компрессора 6 и самой станции контролируется с комнаты управления 5. С наружной стороны корпуса 1 размещаются четыре поплавка 15, которые регулируют глубину погружения путем заполнения их водой для погружения или выдавливания воды сжатым воздухом посредством компрессора 6 поплавковой станции, относительно заслонки 16 и общего уровня воды в водохранилище или озере. Водозаборные короба движителя 2 заполняются через слив 14 рабочей жидкостью (водой) из бассейна или реки 17,подача ее определяется заслонкой 16 путем частичного, полного или глубокого погружения, тем самым, совершая работу, жидкость попадает через гибкий трубопровод 11 в бункер 12, откуда свободно сливается по магистральному трубопроводу 13 в место стока. Диаметр магистрального трубопровода 13 обуславливается количеством гидроэлектростанций, находящихся в одном месте, которые в свою очередь рассчитываются из средне 2 90992013.04.30 го расчета вытекания воды из водохранилища. Длина магистрального трубопровода 13,его слив, за территорией водохранилища, уровень наклона его обусловлен длиной насыпи 18 и уровнем от начала в точке бункера А до выхода, должен быть не менее 5. Создан лабораторный макет станции, как показали результаты испытаний, угол наклона магистрального трубопровода должен быть не менее 5, что дает достаточный самостоятельный сток рабочей жидкости. Промышленное освоение гидроэлектростанции возможно на предприятиях электроэнергетики и машиностроения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
