Устройство для крепления телескопических трубок транспортного средства с приводом мускульной силой человека

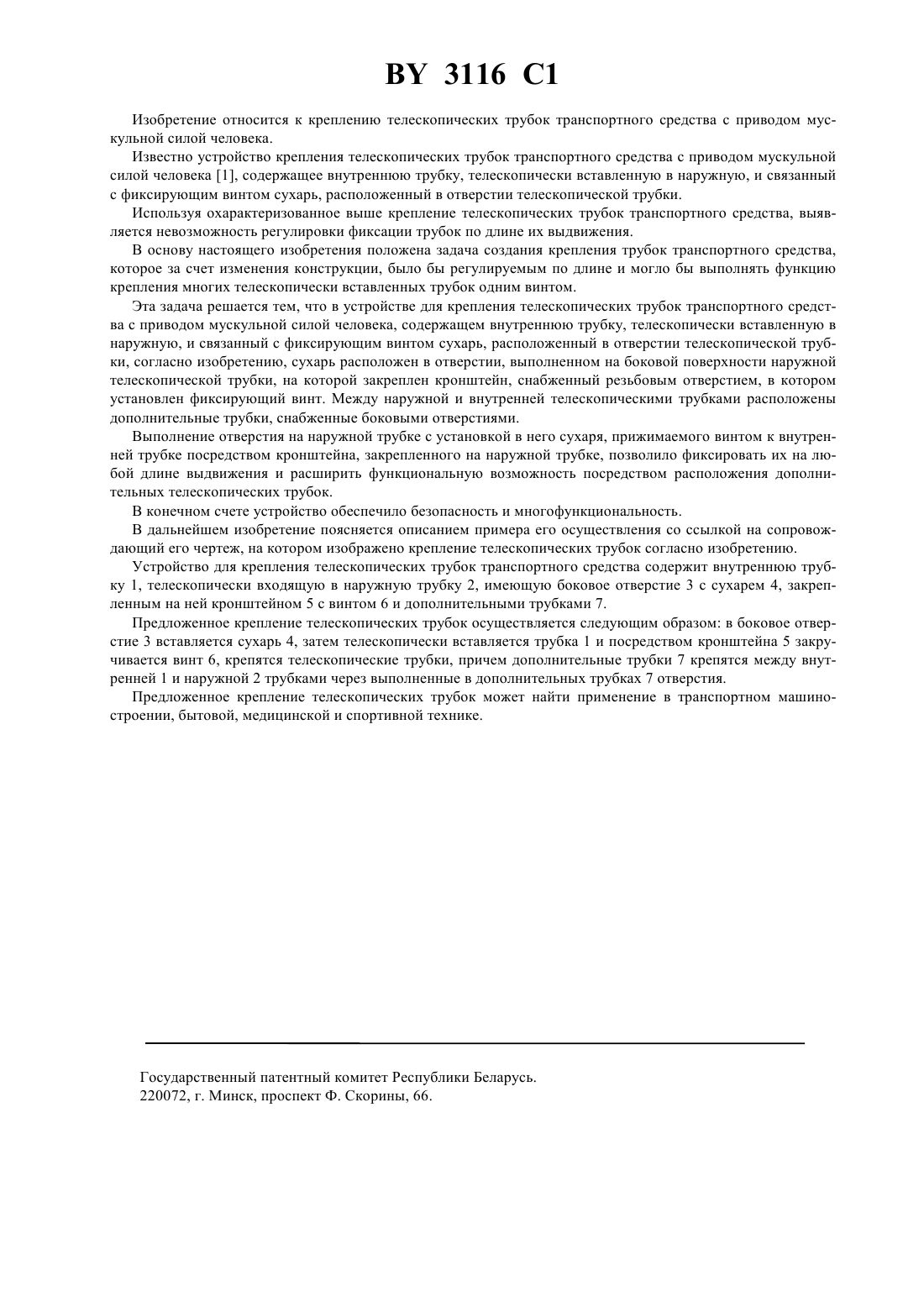

62 21/00, 16 7/00 ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ТЕЛЕСКОПИЧЕСКИХ ТРУБОК ТРАНСПОРТНОГО СРЕДСТВА С ПРИВОДОМ МУСКУЛЬНОЙ СИЛОЙ ЧЕЛОВЕКА(57) 1. Устройство для крепления телескопических трубок транспортного средства с приводом мускульной силой человека, содержащее внутреннюю трубку, телескопически вставленную в наружную, и связанный с фиксирующим винтом сухарь, расположенный в отверстии телескопической трубки, отличающееся тем,что сухарь расположен в отверстии, выполненным на боковой поверхности наружной телескопической трубки, на которой закреплен кронштейн, снабженный резьбовым отверстием, в котором установлен фиксирующий винт. 2. Устройство по п.1, отличающееся тем, что между наружной и внутренней телескопическими трубками расположены дополнительные трубки, снабженные боковыми отверстиями. 3116 1 Изобретение относится к креплению телескопических трубок транспортного средства с приводом мускульной силой человека. Известно устройство крепления телескопических трубок транспортного средства с приводом мускульной силой человека 1, содержащее внутреннюю трубку, телескопически вставленную в наружную, и связанный с фиксирующим винтом сухарь, расположенный в отверстии телескопической трубки. Используя охарактеризованное выше крепление телескопических трубок транспортного средства, выявляется невозможность регулировки фиксации трубок по длине их выдвижения. В основу настоящего изобретения положена задача создания крепления трубок транспортного средства,которое за счет изменения конструкции, было бы регулируемым по длине и могло бы выполнять функцию крепления многих телескопически вставленных трубок одним винтом. Эта задача решается тем, что в устройстве для крепления телескопических трубок транспортного средства с приводом мускульной силой человека, содержащем внутреннюю трубку, телескопически вставленную в наружную, и связанный с фиксирующим винтом сухарь, расположенный в отверстии телескопической трубки, согласно изобретению, сухарь расположен в отверстии, выполненном на боковой поверхности наружной телескопической трубки, на которой закреплен кронштейн, снабженный резьбовым отверстием, в котором установлен фиксирующий винт. Между наружной и внутренней телескопическими трубками расположены дополнительные трубки, снабженные боковыми отверстиями. Выполнение отверстия на наружной трубке с установкой в него сухаря, прижимаемого винтом к внутренней трубке посредством кронштейна, закрепленного на наружной трубке, позволило фиксировать их на любой длине выдвижения и расширить функциональную возможность посредством расположения дополнительных телескопических трубок. В конечном счете устройство обеспечило безопасность и многофункциональность. В дальнейшем изобретение поясняется описанием примера его осуществления со ссылкой на сопровождающий его чертеж, на котором изображено крепление телескопических трубок согласно изобретению. Устройство для крепления телескопических трубок транспортного средства содержит внутреннюю трубку 1, телескопически входящую в наружную трубку 2, имеющую боковое отверстие 3 с сухарем 4, закрепленным на ней кронштейном 5 с винтом 6 и дополнительными трубками 7. Предложенное крепление телескопических трубок осуществляется следующим образом в боковое отверстие 3 вставляется сухарь 4, затем телескопически вставляется трубка 1 и посредством кронштейна 5 закручивается винт 6, крепятся телескопические трубки, причем дополнительные трубки 7 крепятся между внутренней 1 и наружной 2 трубками через выполненные в дополнительных трубках 7 отверстия. Предложенное крепление телескопических трубок может найти применение в транспортном машиностроении, бытовой, медицинской и спортивной технике. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
