Расточной инструмент

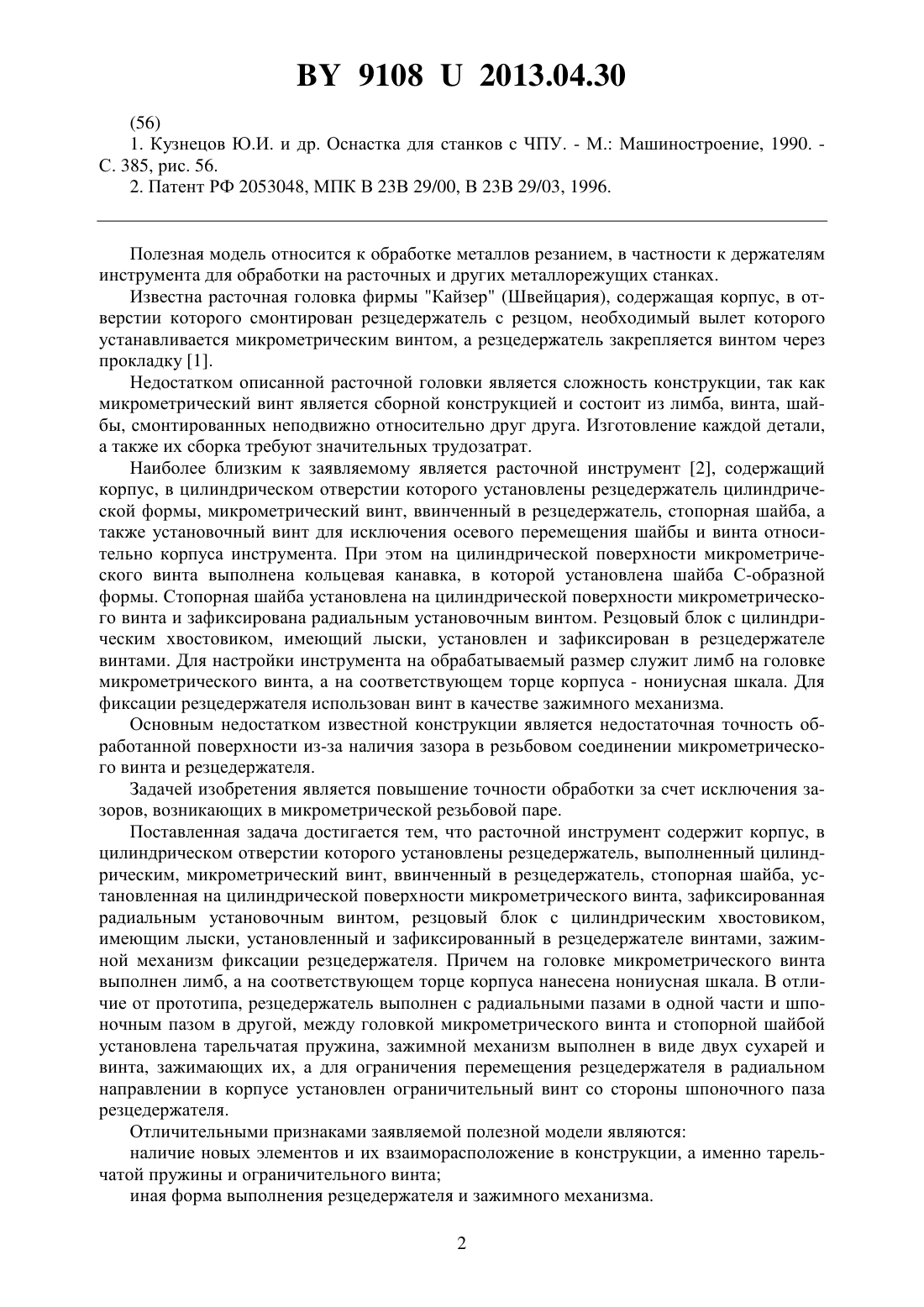

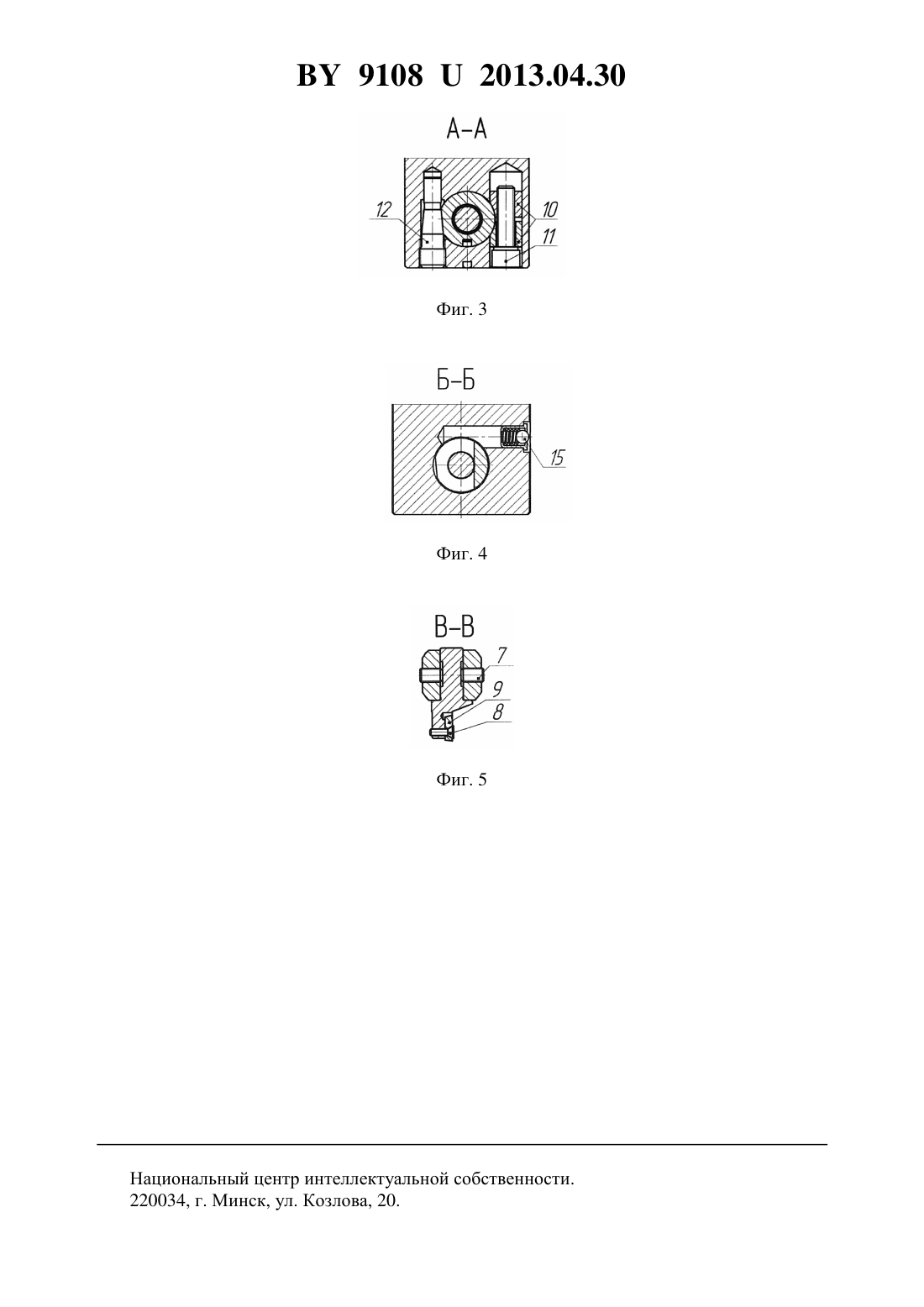

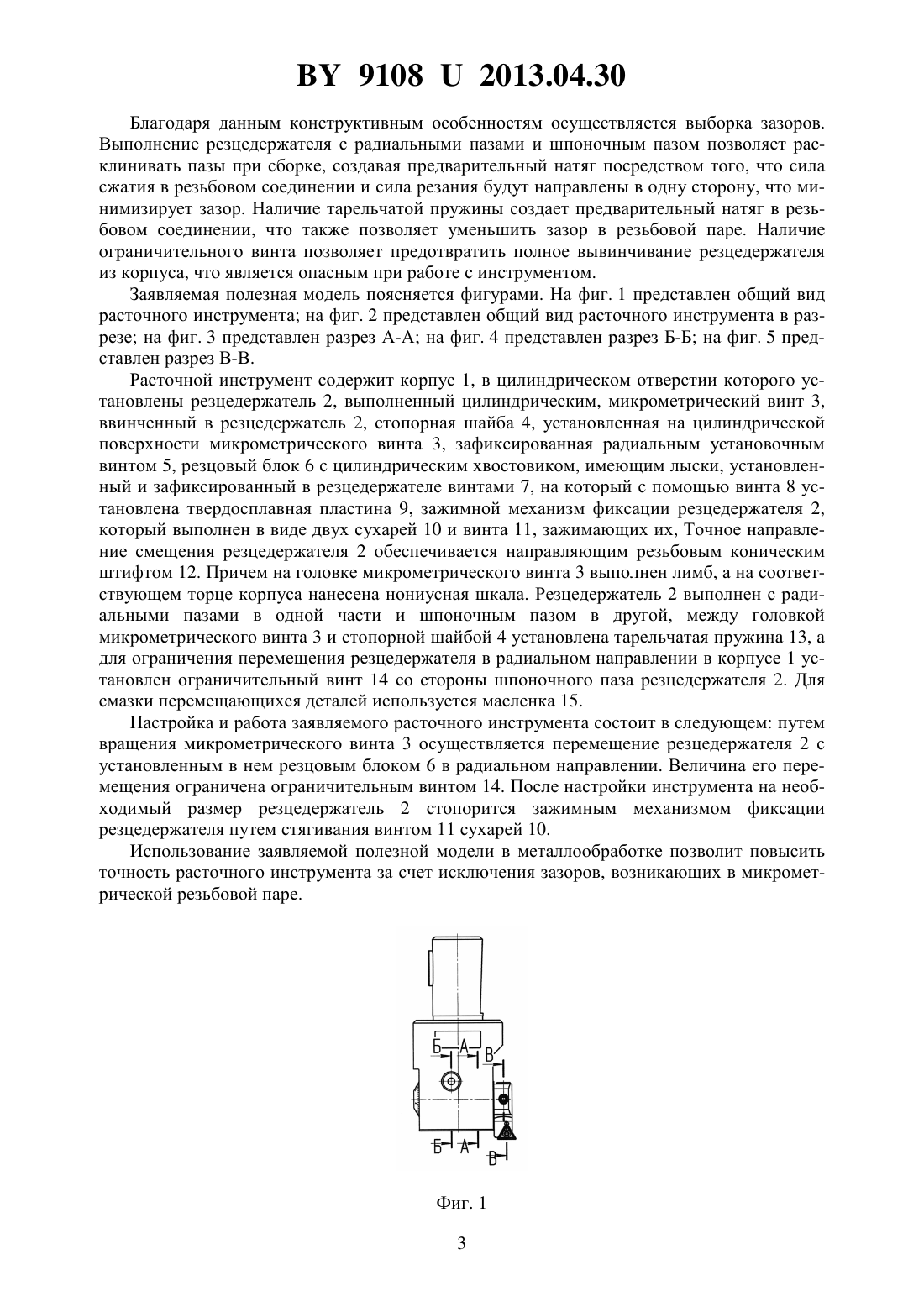

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Попок Николай Николаевич Терентьев Виктор Александрович Герасимов Андрей Алексеевич(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Расточной инструмент, содержащий корпус, в цилиндрическом отверстии которого установлены резцедержатель, выполненный цилиндрическим, микрометрический винт,ввинченный в резцедержатель, стопорная шайба, установленная на цилиндрической поверхности микрометрического винта, зафиксированная радиальным установочным винтом, резцовый блок с цилиндрическим хвостовиком, имеющим лыски, установленный и зафиксированный в резцедержателе винтами, зажимной механизм фиксации резцедержателя, причем на головке микрометрического винта выполнен лимб, а на соответствующем торце корпуса нанесена нониусная шкала, отличающийся тем, что резцедержатель выполнен с радиальными пазами в одной части и шпоночным пазом в другой, между головкой микрометрического винта и стопорной шайбой установлена тарельчатая пружина,зажимной механизм выполнен в виде двух сухарей и винта, зажимающих их, а для ограничения перемещения резцедержателя в радиальном направлении в корпусе установлен ограничительный винт со стороны шпоночного паза резцедержателя.(56) 1. Кузнецов Ю.И. и др. Оснастка для станков с ЧПУ. - М. Машиностроение, 1990. С. 385, рис. 56. 2. Патент РФ 2053048, МПК В 23 В 29/00, В 23 В 29/03, 1996. Полезная модель относится к обработке металлов резанием, в частности к держателям инструмента для обработки на расточных и других металлорежущих станках. Известна расточная головка фирмы Кайзер (Швейцария), содержащая корпус, в отверстии которого смонтирован резцедержатель с резцом, необходимый вылет которого устанавливается микрометрическим винтом, а резцедержатель закрепляется винтом через прокладку 1. Недостатком описанной расточной головки является сложность конструкции, так как микрометрический винт является сборной конструкцией и состоит из лимба, винта, шайбы, смонтированных неподвижно относительно друг друга. Изготовление каждой детали,а также их сборка требуют значительных трудозатрат. Наиболее близким к заявляемому является расточной инструмент 2, содержащий корпус, в цилиндрическом отверстии которого установлены резцедержатель цилиндрической формы, микрометрический винт, ввинченный в резцедержатель, стопорная шайба, а также установочный винт для исключения осевого перемещения шайбы и винта относительно корпуса инструмента. При этом на цилиндрической поверхности микрометрического винта выполнена кольцевая канавка, в которой установлена шайба С-образной формы. Стопорная шайба установлена на цилиндрической поверхности микрометрического винта и зафиксирована радиальным установочным винтом. Резцовый блок с цилиндрическим хвостовиком, имеющий лыски, установлен и зафиксирован в резцедержателе винтами. Для настройки инструмента на обрабатываемый размер служит лимб на головке микрометрического винта, а на соответствующем торце корпуса - нониусная шкала. Для фиксации резцедержателя использован винт в качестве зажимного механизма. Основным недостатком известной конструкции является недостаточная точность обработанной поверхности из-за наличия зазора в резьбовом соединении микрометрического винта и резцедержателя. Задачей изобретения является повышение точности обработки за счет исключения зазоров, возникающих в микрометрической резьбовой паре. Поставленная задача достигается тем, что расточной инструмент содержит корпус, в цилиндрическом отверстии которого установлены резцедержатель, выполненный цилиндрическим, микрометрический винт, ввинченный в резцедержатель, стопорная шайба, установленная на цилиндрической поверхности микрометрического винта, зафиксированная радиальным установочным винтом, резцовый блок с цилиндрическим хвостовиком,имеющим лыски, установленный и зафиксированный в резцедержателе винтами, зажимной механизм фиксации резцедержателя. Причем на головке микрометрического винта выполнен лимб, а на соответствующем торце корпуса нанесена нониусная шкала. В отличие от прототипа, резцедержатель выполнен с радиальными пазами в одной части и шпоночным пазом в другой, между головкой микрометрического винта и стопорной шайбой установлена тарельчатая пружина, зажимной механизм выполнен в виде двух сухарей и винта, зажимающих их, а для ограничения перемещения резцедержателя в радиальном направлении в корпусе установлен ограничительный винт со стороны шпоночного паза резцедержателя. Отличительными признаками заявляемой полезной модели являются наличие новых элементов и их взаиморасположение в конструкции, а именно тарельчатой пружины и ограничительного винта иная форма выполнения резцедержателя и зажимного механизма. 2 91082013.04.30 Благодаря данным конструктивным особенностям осуществляется выборка зазоров. Выполнение резцедержателя с радиальными пазами и шпоночным пазом позволяет расклинивать пазы при сборке, создавая предварительный натяг посредством того, что сила сжатия в резьбовом соединении и сила резания будут направлены в одну сторону, что минимизирует зазор. Наличие тарельчатой пружины создает предварительный натяг в резьбовом соединении, что также позволяет уменьшить зазор в резьбовой паре. Наличие ограничительного винта позволяет предотвратить полное вывинчивание резцедержателя из корпуса, что является опасным при работе с инструментом. Заявляемая полезная модель поясняется фигурами. На фиг. 1 представлен общий вид расточного инструмента на фиг. 2 представлен общий вид расточного инструмента в разрезе на фиг. 3 представлен разрез А-А на фиг. 4 представлен разрез Б-Б на фиг. 5 представлен разрез В-В. Расточной инструмент содержит корпус 1, в цилиндрическом отверстии которого установлены резцедержатель 2, выполненный цилиндрическим, микрометрический винт 3,ввинченный в резцедержатель 2, стопорная шайба 4, установленная на цилиндрической поверхности микрометрического винта 3, зафиксированная радиальным установочным винтом 5, резцовый блок 6 с цилиндрическим хвостовиком, имеющим лыски, установленный и зафиксированный в резцедержателе винтами 7, на который с помощью винта 8 установлена твердосплавная пластина 9, зажимной механизм фиксации резцедержателя 2,который выполнен в виде двух сухарей 10 и винта 11, зажимающих их, Точное направление смещения резцедержателя 2 обеспечивается направляющим резьбовым коническим штифтом 12. Причем на головке микрометрического винта 3 выполнен лимб, а на соответствующем торце корпуса нанесена нониусная шкала. Резцедержатель 2 выполнен с радиальными пазами в одной части и шпоночным пазом в другой, между головкой микрометрического винта 3 и стопорной шайбой 4 установлена тарельчатая пружина 13, а для ограничения перемещения резцедержателя в радиальном направлении в корпусе 1 установлен ограничительный винт 14 со стороны шпоночного паза резцедержателя 2. Для смазки перемещающихся деталей используется масленка 15. Настройка и работа заявляемого расточного инструмента состоит в следующем путем вращения микрометрического винта 3 осуществляется перемещение резцедержателя 2 с установленным в нем резцовым блоком 6 в радиальном направлении. Величина его перемещения ограничена ограничительным винтом 14. После настройки инструмента на необходимый размер резцедержатель 2 стопорится зажимным механизмом фиксации резцедержателя путем стягивания винтом 11 сухарей 10. Использование заявляемой полезной модели в металлообработке позволит повысить точность расточного инструмента за счет исключения зазоров, возникающих в микрометрической резьбовой паре. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
