Инструмент для обработки валов пластическим деформированием

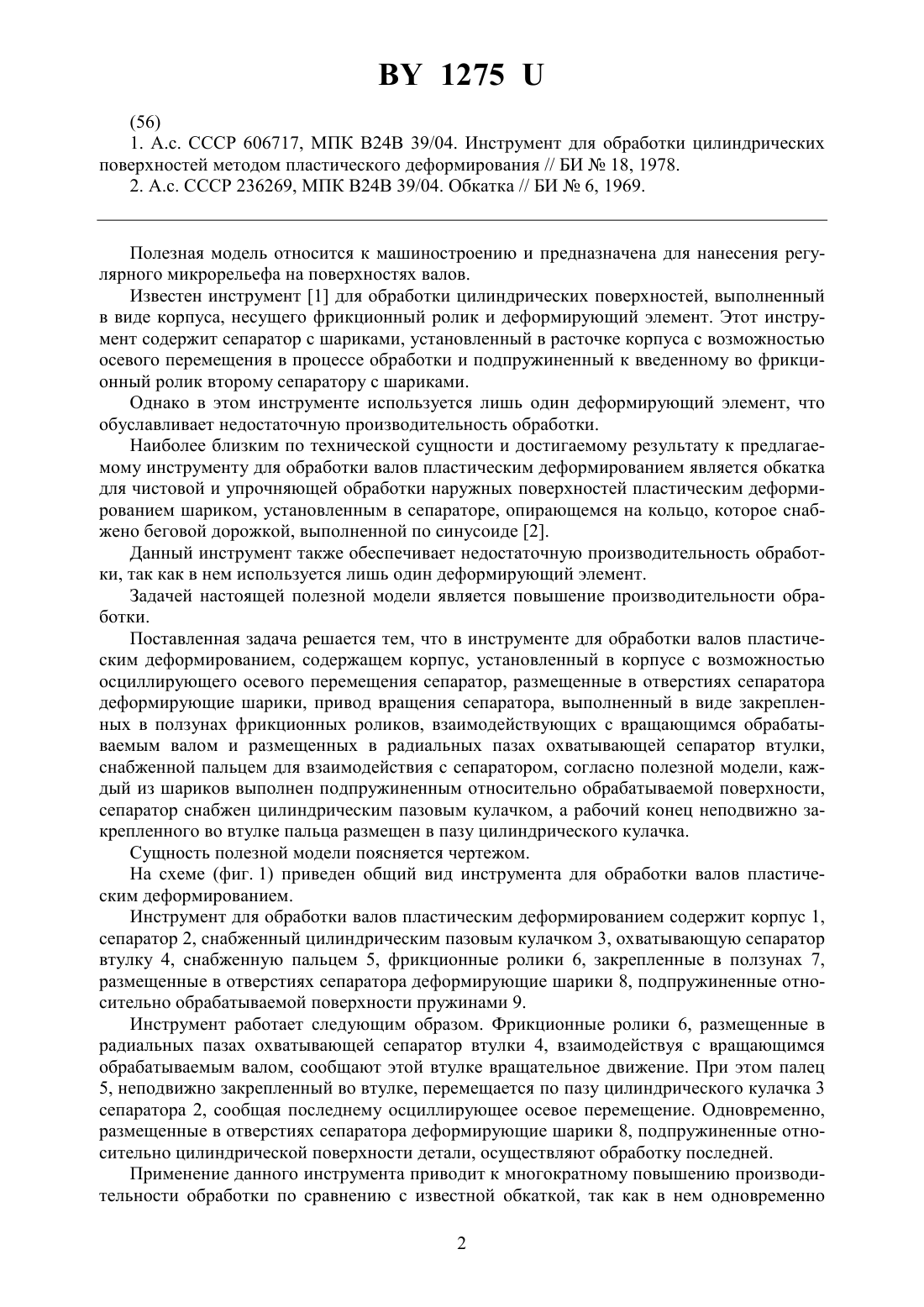

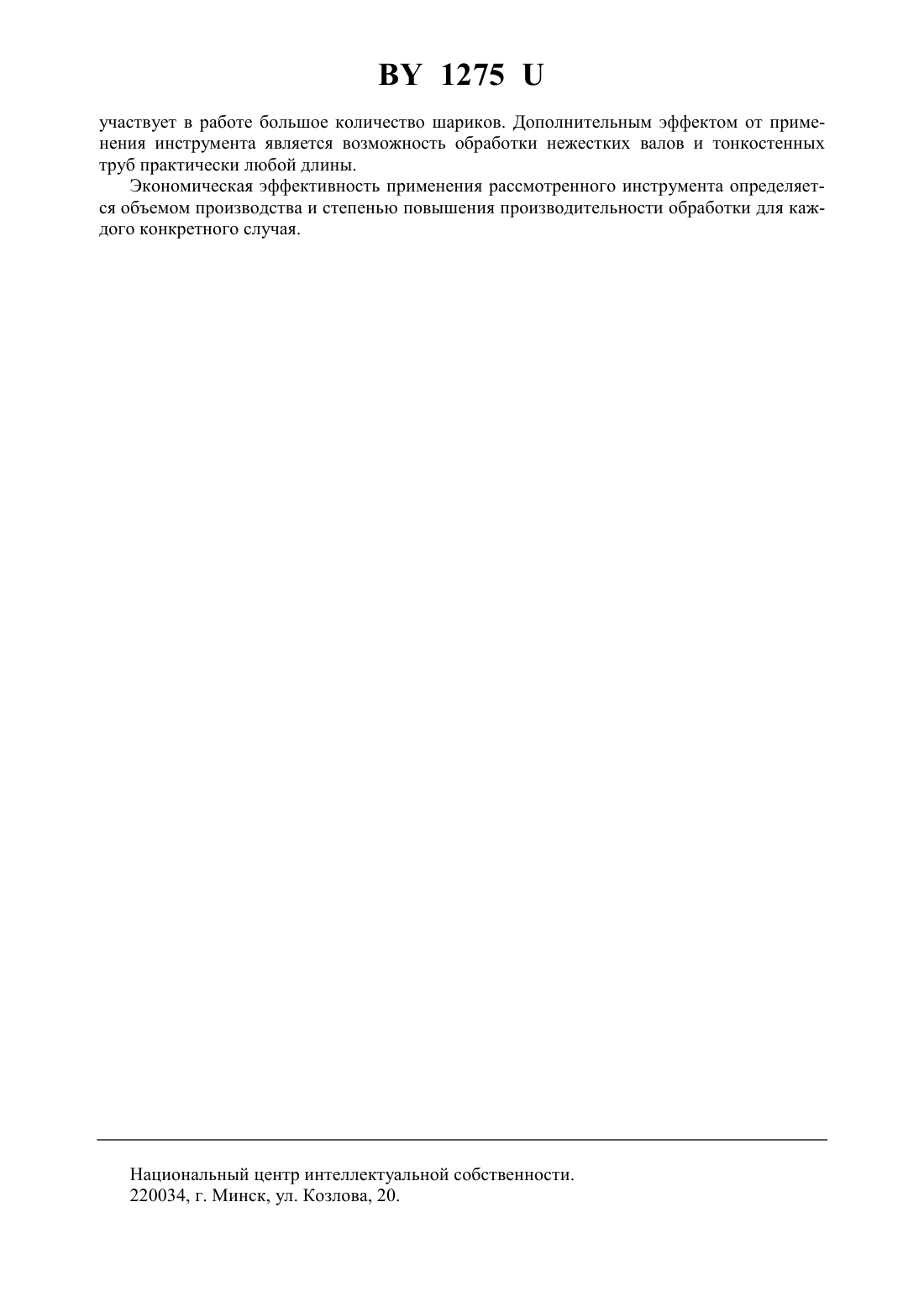

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ИНСТРУМЕНТ ДЛЯ ОБРАБОТКИ ВАЛОВ ПЛАСТИЧЕСКИМ ДЕФОРМИРОВАНИЕМ(71) Заявитель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(72) Авторы Пашкевич Михаил Федорович Швиденкова Татьяна Ивановна(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) Инструмент для обработки валов пластическим деформированием, содержащий корпус, установленный в корпусе с возможностью осциллирующего осевого перемещения сепаратор, размещенные в отверстиях сепаратора деформирующие шарики, привод вращения сепаратора, выполненный в виде закрепленных в ползунах фрикционных роликов,взаимодействующих с вращающимся обрабатываемым валом и размещенных в радиальных пазах охватывающей сепаратор втулки, снабженной пальцем для взаимодействия с сепаратором, отличающийся тем, что каждый из шариков выполнен подпружиненным относительно обрабатываемой поверхности, сепаратор снабжен цилиндрическим пазовым кулачком, а рабочий конец неподвижно закрепленного во втулке пальца размещен в пазу цилиндрического кулачка.(56) 1. А.с. СССР 606717, МПК В 24 В 39/04. Инструмент для обработки цилиндрических поверхностей методом пластического деформирования // БИ 18, 1978. 2. А.с. СССР 236269, МПК В 24 В 39/04. Обкатка // БИ 6, 1969. Полезная модель относится к машиностроению и предназначена для нанесения регулярного микрорельефа на поверхностях валов. Известен инструмент 1 для обработки цилиндрических поверхностей, выполненный в виде корпуса, несущего фрикционный ролик и деформирующий элемент. Этот инструмент содержит сепаратор с шариками, установленный в расточке корпуса с возможностью осевого перемещения в процессе обработки и подпружиненный к введенному во фрикционный ролик второму сепаратору с шариками. Однако в этом инструменте используется лишь один деформирующий элемент, что обуславливает недостаточную производительность обработки. Наиболее близким по технической сущности и достигаемому результату к предлагаемому инструменту для обработки валов пластическим деформированием является обкатка для чистовой и упрочняющей обработки наружных поверхностей пластическим деформированием шариком, установленным в сепараторе, опирающемся на кольцо, которое снабжено беговой дорожкой, выполненной по синусоиде 2. Данный инструмент также обеспечивает недостаточную производительность обработки, так как в нем используется лишь один деформирующий элемент. Задачей настоящей полезной модели является повышение производительности обработки. Поставленная задача решается тем, что в инструменте для обработки валов пластическим деформированием, содержащем корпус, установленный в корпусе с возможностью осциллирующего осевого перемещения сепаратор, размещенные в отверстиях сепаратора деформирующие шарики, привод вращения сепаратора, выполненный в виде закрепленных в ползунах фрикционных роликов, взаимодействующих с вращающимся обрабатываемым валом и размещенных в радиальных пазах охватывающей сепаратор втулки,снабженной пальцем для взаимодействия с сепаратором, согласно полезной модели, каждый из шариков выполнен подпружиненным относительно обрабатываемой поверхности,сепаратор снабжен цилиндрическим пазовым кулачком, а рабочий конец неподвижно закрепленного во втулке пальца размещен в пазу цилиндрического кулачка. Сущность полезной модели поясняется чертежом. На схеме (фиг. 1) приведен общий вид инструмента для обработки валов пластическим деформированием. Инструмент для обработки валов пластическим деформированием содержит корпус 1,сепаратор 2, снабженный цилиндрическим пазовым кулачком 3, охватывающую сепаратор втулку 4, снабженную пальцем 5, фрикционные ролики 6, закрепленные в ползунах 7,размещенные в отверстиях сепаратора деформирующие шарики 8, подпружиненные относительно обрабатываемой поверхности пружинами 9. Инструмент работает следующим образом. Фрикционные ролики 6, размещенные в радиальных пазах охватывающей сепаратор втулки 4, взаимодействуя с вращающимся обрабатываемым валом, сообщают этой втулке вращательное движение. При этом палец 5, неподвижно закрепленный во втулке, перемещается по пазу цилиндрического кулачка 3 сепаратора 2, сообщая последнему осциллирующее осевое перемещение. Одновременно,размещенные в отверстиях сепаратора деформирующие шарики 8, подпружиненные относительно цилиндрической поверхности детали, осуществляют обработку последней. Применение данного инструмента приводит к многократному повышению производительности обработки по сравнению с известной обкаткой, так как в нем одновременно 2 1275 участвует в работе большое количество шариков. Дополнительным эффектом от применения инструмента является возможность обработки нежестких валов и тонкостенных труб практически любой длины. Экономическая эффективность применения рассмотренного инструмента определяется объемом производства и степенью повышения производительности обработки для каждого конкретного случая. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
