Ручной монтажный инструмент

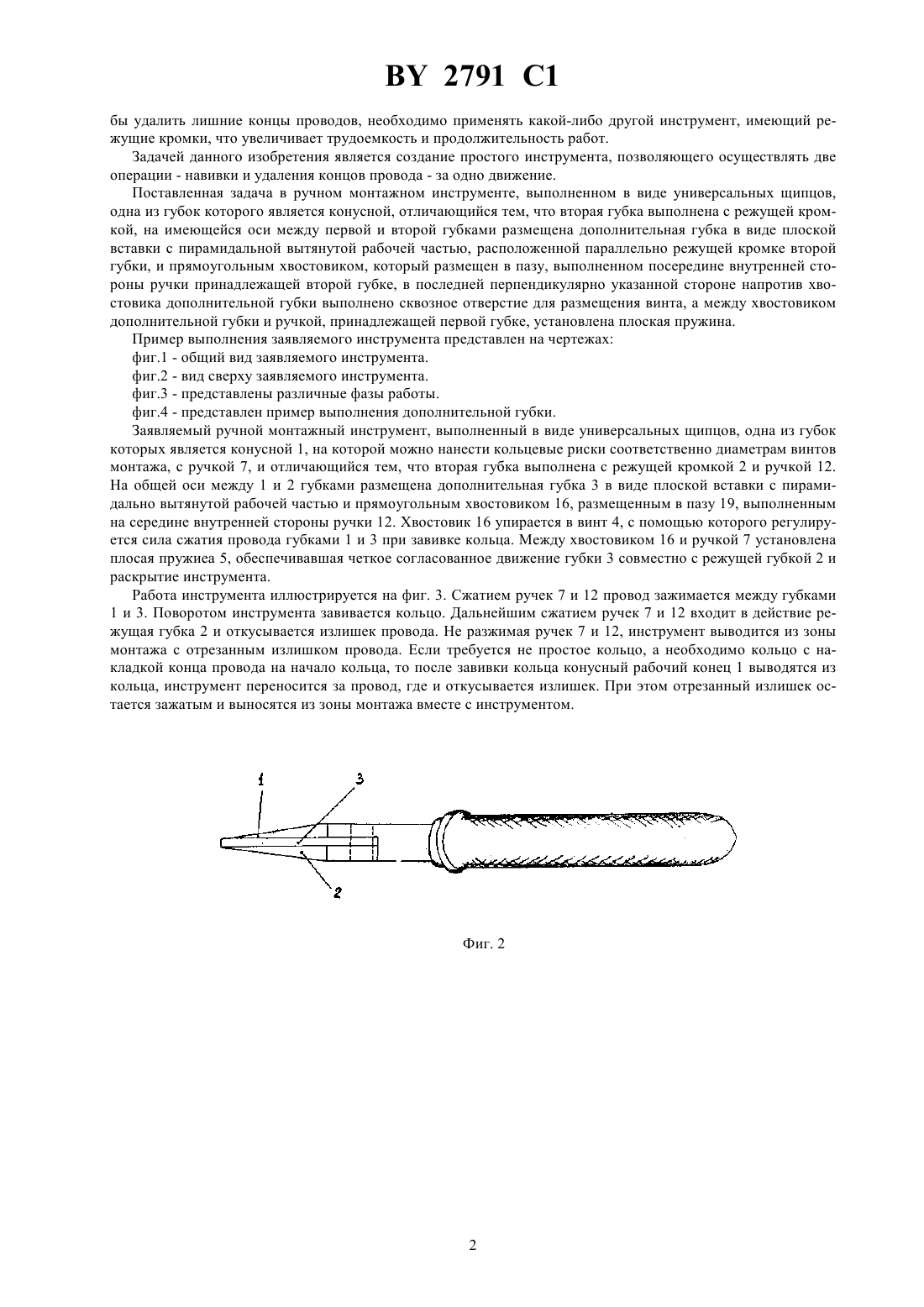

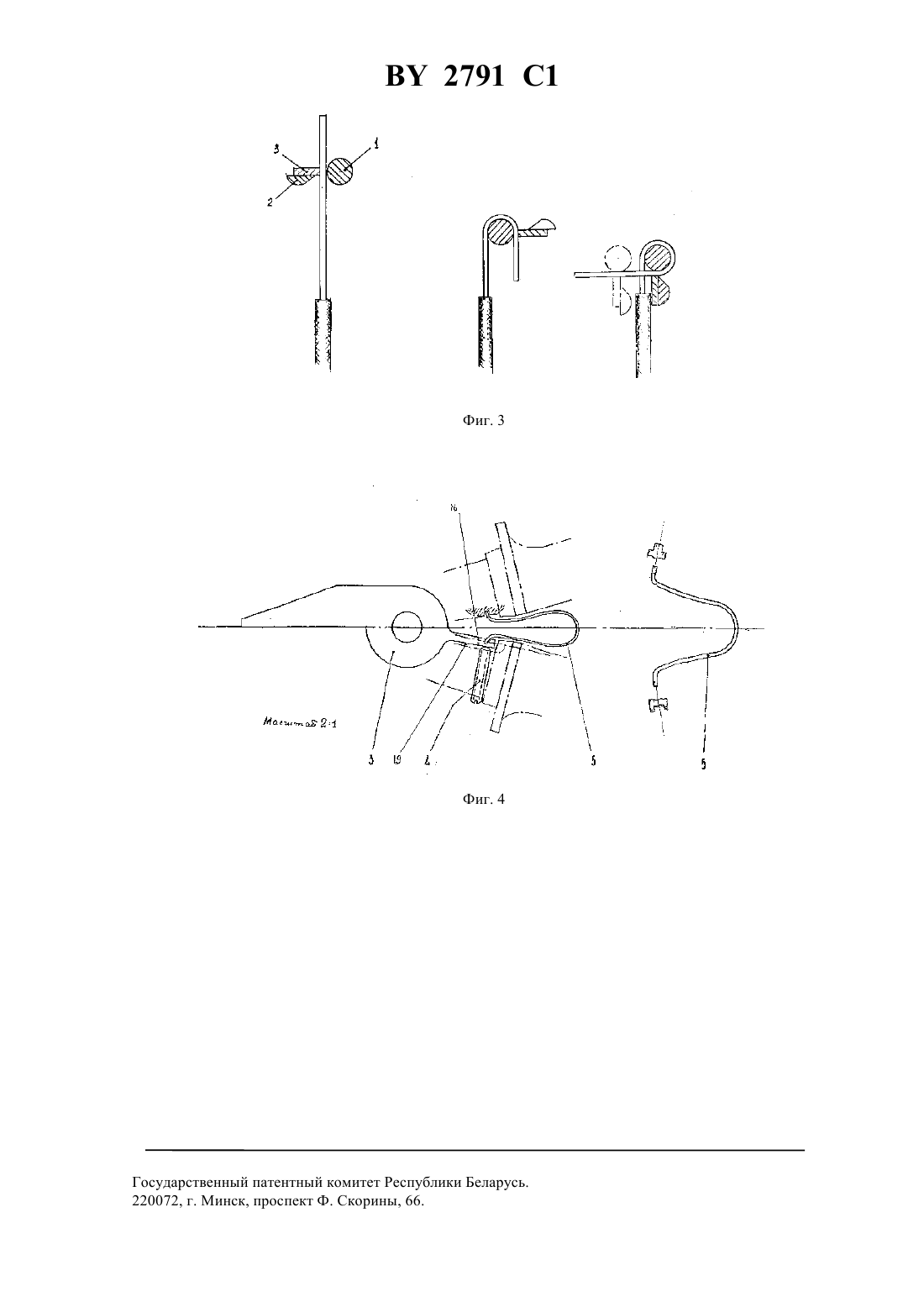

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(57) Ручной монтажный инструмент, выполненный в виде универсальных щипцов, одна из губок которых является конусной, отличающийся тем, что вторая губка выполнена с режущей кромкой, на имеющейся оси между первой и второй губками размещена дополнительная губка в виде плоской вставки с пирамидальной вытянутой рабочей частью, расположенной параллельно режущей кромке второй губки, и прямоугольным хвостовиком, который размещен в пазу, выполненном посередине внутренней стороны принадлежащей второй губке ручки, в последней перпендикулярно указанной стороне напротив хвостовика дополнительной губки выполнено сквозное отверстие для размещения винта, а между хвостовиком дополнительной губки и ручкой, принадлежащей первой губке, установлена плоская пружина. Изобретение относятся к области ручного инструмента и предназначено для сборочно-монтажных работ при монтаже и ремонте электрооборудования как в электротехнической промышленности, строительстве так и в быту. Известен ручной инструмент типа круглогубцев 1, состоящий из двух половин, соединенных осью через отверстие в их круглых плоских частях. Каждая половина имеет рабочую часть, выполненную конусной, и ручку. Такой инструмент используется, например, для завивки концов проводников под винт. При этом, что 2791 1 бы удалить лишние концы проводов, необходимо применять какой-либо другой инструмент, имеющий режущие кромки, что увеличивает трудоемкость и продолжительность работ. Задачей данного изобретения является создание простого инструмента, позволяющего осуществлять две операции - навивки и удаления концов провода - за одно движение. Поставленная задача в ручном монтажном инструменте, выполненном в виде универсальных щипцов,одна из губок которого является конусной, отличающийся тем, что вторая губка выполнена с режущей кромкой, на имеющейся оси между первой и второй губками размещена дополнительная губка в виде плоской вставки с пирамидальной вытянутой рабочей частью, расположенной параллельно режущей кромке второй губки, и прямоугольным хвостовиком, который размещен в пазу, выполненном посередине внутренней стороны ручки принадлежащей второй губке, в последней перпендикулярно указанной стороне напротив хвостовика дополнительной губки выполнено сквозное отверстие для размещения винта, а между хвостовиком дополнительной губки и ручкой, принадлежащей первой губке, установлена плоская пружина. Пример выполнения заявляемого инструмента представлен на чертежах фиг.1 - общий вид заявляемого инструмента. фиг.2 - вид сверху заявляемого инструмента. фиг.3 - представлены различные фазы работы. фиг.4 - представлен пример выполнения дополнительной губки. Заявляемый ручной монтажный инструмент, выполненный в виде универсальных щипцов, одна из губок которых является конусной 1, на которой можно нанести кольцевые риски соответственно диаметрам винтов монтажа, с ручкой 7, и отличающийся тем, что вторая губка выполнена с режущей кромкой 2 и ручкой 12. На общей оси между 1 и 2 губками размещена дополнительная губка 3 в виде плоской вставки с пирамидально вытянутой рабочей частью и прямоугольным хвостовиком 16, размещенным в пазу 19, выполненным на середине внутренней стороны ручки 12. Хвостовик 16 упирается в винт 4, с помощью которого регулируется сила сжатия провода губками 1 и 3 при завивке кольца. Между хвостовиком 16 и ручкой 7 установлена плосая пружиеа 5, обеспечивавшая четкое согласованное движение губки 3 совместно с режущей губкой 2 и раскрытие инструмента. Работа инструмента иллюстрируется на фиг. 3. Сжатием ручек 7 и 12 провод зажимается между губками 1 и 3. Поворотом инструмента завивается кольцо. Дальнейшим сжатием ручек 7 и 12 входит в действие режущая губка 2 и откусывается излишек провода. Не разжимая ручек 7 и 12, инструмент выводится из зоны монтажа с отрезанным излишком провода. Если требуется не простое кольцо, а необходимо кольцо с накладкой конца провода на начало кольца, то после завивки кольца конусный рабочий конец 1 выводятся из кольца, инструмент переносится за провод, где и откусывается излишек. При этом отрезанный излишек остается зажатым и выносятся из зоны монтажа вместе с инструментом. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
