Режущий инструмент для горной машины
Номер патента: U 1337
Опубликовано: 30.03.2004
Авторы: Прушак Виктор Яковлевич, Ращеня Геннадий Николаевич, Старовойтов Юрий Вячеславович, Старовойтов Вячеслав Савельевич, Барановский Анатолий Леонидович
Текст

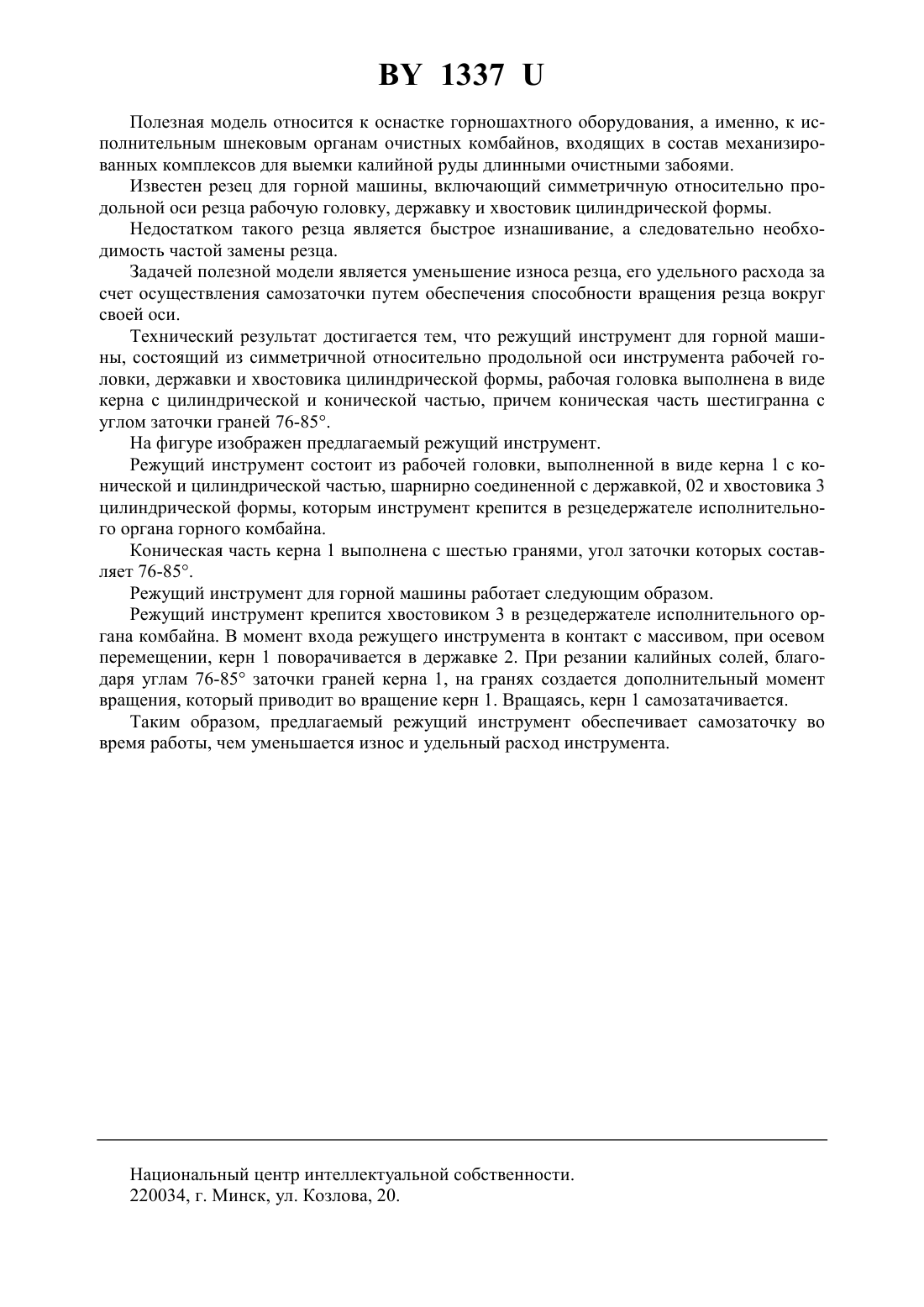

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РЕЖУЩИЙ ИНСТРУМЕНТ ДЛЯ ГОРНОЙ МАШИНЫ(71) Заявитель ЗАО Солигорский Институт проблем ресурсосбережения с опытным производством(72) Авторы Прушак Виктор Яковлевич Старовойтов Вячеслав Савельевич Старовойтов Юрий Вячеславович Ращеня Геннадий Николаевич Барановский Анатолий Леонидович(73) Патентообладатель ЗАО Солигорский Институт проблем ресурсосбережения с опытным производством(57) 1. Режущий инструмент для горной машины, состоящий из симметричной относительно продольной оси инструмента рабочей головки, державки и хвостовика цилиндрической формы, отличающийся тем, что рабочая головка выполнена в виде керна с цилиндрической и конической частью, причем коническая часть шестигранна с углом заточки граней 76-85. 1337 Полезная модель относится к оснастке горношахтного оборудования, а именно, к исполнительным шнековым органам очистных комбайнов, входящих в состав механизированных комплексов для выемки калийной руды длинными очистными забоями. Известен резец для горной машины, включающий симметричную относительно продольной оси резца рабочую головку, державку и хвостовик цилиндрической формы. Недостатком такого резца является быстрое изнашивание, а следовательно необходимость частой замены резца. Задачей полезной модели является уменьшение износа резца, его удельного расхода за счет осуществления самозаточки путем обеспечения способности вращения резца вокруг своей оси. Технический результат достигается тем, что режущий инструмент для горной машины, состоящий из симметричной относительно продольной оси инструмента рабочей головки, державки и хвостовика цилиндрической формы, рабочая головка выполнена в виде керна с цилиндрической и конической частью, причем коническая часть шестигранна с углом заточки граней 76-85. На фигуре изображен предлагаемый режущий инструмент. Режущий инструмент состоит из рабочей головки, выполненной в виде керна 1 с конической и цилиндрической частью, шарнирно соединенной с державкой, 02 и хвостовика 3 цилиндрической формы, которым инструмент крепится в резцедержателе исполнительного органа горного комбайна. Коническая часть керна 1 выполнена с шестью гранями, угол заточки которых составляет 76-85. Режущий инструмент для горной машины работает следующим образом. Режущий инструмент крепится хвостовиком 3 в резцедержателе исполнительного органа комбайна. В момент входа режущего инструмента в контакт с массивом, при осевом перемещении, керн 1 поворачивается в державке 2. При резании калийных солей, благодаря углам 76-85 заточки граней керна 1, на гранях создается дополнительный момент вращения, который приводит во вращение керн 1. Вращаясь, керн 1 самозатачивается. Таким образом, предлагаемый режущий инструмент обеспечивает самозаточку во время работы, чем уменьшается износ и удельный расход инструмента. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
МПК / Метки
МПК: E21C 25/00
Метки: горной, режущий, машины, инструмент
