Бутылка для алкогольных напитков

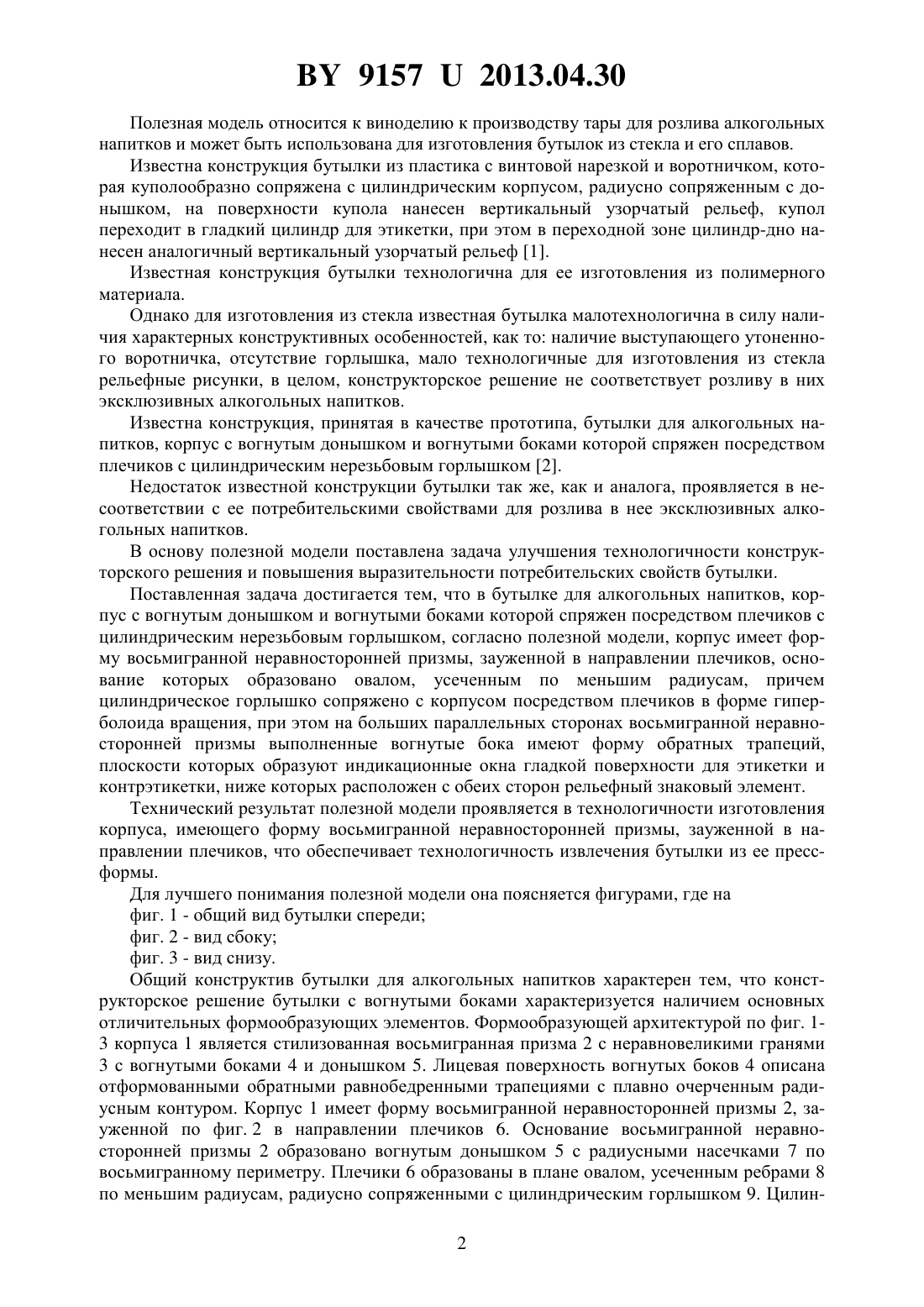

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ БУТЫЛКА ДЛЯ АЛКОГОЛЬНЫХ НАПИТКОВ(72) Автор Захаров Владимир Александрович(57) Бутылка для алкогольных напитков, корпус с вогнутым донышком и вогнутыми боками которой спряжен посредством плечиков с цилиндрическим нерезьбовым горлышком,отличающаяся тем, что корпус имеет форму восьмигранной стилизованной неравносторонней призмы, зауженной в направлении плечиков, основание которых образовано овалом, усеченным по меньшим радиусам, причем цилиндрическое горлышко сопряжено с корпусом посредством плечиков в форме гиперболоида вращения, при этом на больших параллельных сторонах восьмигранной неравносторонней призмы выполненные вогнутые бока имеют форму обратных равнобедренных трапеций, плоскости которых образуют индикационные окна гладкой поверхности для этикетки и контрэтикетки, ниже которых расположен с обеих сторон рельефный знаковый элемент.(56) 1.1463, МКПО 24-01. 2. Патент В 1518, 2008 (прототип). 3. Свидетельство на товарный знак 18448, 2021. 91572013.04.30 Полезная модель относится к виноделию к производству тары для розлива алкогольных напитков и может быть использована для изготовления бутылок из стекла и его сплавов. Известна конструкция бутылки из пластика с винтовой нарезкой и воротничком, которая куполообразно сопряжена с цилиндрическим корпусом, радиусно сопряженным с донышком, на поверхности купола нанесен вертикальный узорчатый рельеф, купол переходит в гладкий цилиндр для этикетки, при этом в переходной зоне цилиндр-дно нанесен аналогичный вертикальный узорчатый рельеф 1. Известная конструкция бутылки технологична для ее изготовления из полимерного материала. Однако для изготовления из стекла известная бутылка малотехнологична в силу наличия характерных конструктивных особенностей, как то наличие выступающего утоненного воротничка, отсутствие горлышка, мало технологичные для изготовления из стекла рельефные рисунки, в целом, конструкторское решение не соответствует розливу в них эксклюзивных алкогольных напитков. Известна конструкция, принятая в качестве прототипа, бутылки для алкогольных напитков, корпус с вогнутым донышком и вогнутыми боками которой спряжен посредством плечиков с цилиндрическим нерезьбовым горлышком 2. Недостаток известной конструкции бутылки так же, как и аналога, проявляется в несоответствии с ее потребительскими свойствами для розлива в нее эксклюзивных алкогольных напитков. В основу полезной модели поставлена задача улучшения технологичности конструкторского решения и повышения выразительности потребительских свойств бутылки. Поставленная задача достигается тем, что в бутылке для алкогольных напитков, корпус с вогнутым донышком и вогнутыми боками которой спряжен посредством плечиков с цилиндрическим нерезьбовым горлышком, согласно полезной модели, корпус имеет форму восьмигранной неравносторонней призмы, зауженной в направлении плечиков, основание которых образовано овалом, усеченным по меньшим радиусам, причем цилиндрическое горлышко сопряжено с корпусом посредством плечиков в форме гиперболоида вращения, при этом на больших параллельных сторонах восьмигранной неравносторонней призмы выполненные вогнутые бока имеют форму обратных трапеций,плоскости которых образуют индикационные окна гладкой поверхности для этикетки и контрэтикетки, ниже которых расположен с обеих сторон рельефный знаковый элемент. Технический результат полезной модели проявляется в технологичности изготовления корпуса, имеющего форму восьмигранной неравносторонней призмы, зауженной в направлении плечиков, что обеспечивает технологичность извлечения бутылки из ее прессформы. Для лучшего понимания полезной модели она поясняется фигурами, где на фиг. 1 - общий вид бутылки спереди фиг. 2 - вид сбоку фиг. 3 - вид снизу. Общий конструктив бутылки для алкогольных напитков характерен тем, что конструкторское решение бутылки с вогнутыми боками характеризуется наличием основных отличительных формообразующих элементов. Формообразующей архитектурой по фиг. 13 корпуса 1 является стилизованная восьмигранная призма 2 с неравновеликими гранями 3 с вогнутыми боками 4 и донышком 5. Лицевая поверхность вогнутых боков 4 описана отформованными обратными равнобедренными трапециями с плавно очерченным радиусным контуром. Корпус 1 имеет форму восьмигранной неравносторонней призмы 2, зауженной по фиг. 2 в направлении плечиков 6. Основание восьмигранной неравносторонней призмы 2 образовано вогнутым донышком 5 с радиусными насечками 7 по восьмигранному периметру. Плечики 6 образованы в плане овалом, усеченным ребрами 8 по меньшим радиусам, радиусно сопряженными с цилиндрическим горлышком 9. Цилин 2 91572013.04.30 дрическое горлышко 9 сопряжено с корпусом 1 посредством плечиков 6 в форме гиперболоида вращения. Венчик цилиндрического горлышка 9 выполнен нерезьбовым. Венчик цилиндрического горлышка 9 характеризуется наличием двух параллельных отформованных кольцевых уступов 11, 12. Венчик цилиндрического горлышка 9 образован двумя соосными усеченными конусами 13, 14, нижний 14 из которых сопряжен большим основанием с цилиндрическим горлышком 9, а меньшим основанием - с большим основанием конуса 13. Верхний кольцевой уступ 11 формирует срез горловины. На большем основании конуса 13 отформованы знаковые выступающие элементы 15, 16 для крепления пробки, соответственно по три элемента 15 вдоль больших граней 17 бутылки и по два элемента 16 вдоль меньших граней. Две параллельных стороны больших граней 17 восьмигранного корпуса 1 профильно усечены в плане вогнутыми боками 4 в форме обратных равнобедренных трапеций с плавно очерченным радиусным профилем периметра. Плоскости вогнутых боков 4 равнобедренных трапеций граней 17 образуют индикационные окна гладкой поверхности для этикетки и контрэтикетки. Ниже граней 17 расположен с обеих сторон рельефный знаковый брэндовый элемент 183. Основание восьмигранной неравносторонней призмы образовано вогнутым донышком 5 с радиусными насечками 7 по восьмигранному периметру. Новый конструктив бутылки позволяет значительно расширить технологические возможности разливаемого ассортимента. Бутылку отличает от известных аналогов характерная стилизация, пластическая форма и силуэтная проработка ее формообразующих элементов. Эргономическая проработка бутылки за счет пластического решения выражается облегченностью формы в целом. Корпус имеет гладко-ребристую поверхность, контрастирующую с цветовой гаммой,соответственно, прозрачно бликующих, переходящих один в другой элементов корпуса. Современный технический конструктив придает в целом новое образное начало бутылке. Габаритные размеры бутылки, мм, не более 257,88833 Масса прибор, г, не более 420,0 Полная вместимость - 515 см 3 Прозрачная цветовая гамма. Стилизация и линеарно-пластическая форма исполнения бутылки подчеркивает силуэтную проработку ее формообразующих элементов, а эргономическая проработка за счет пластического решения выражается в облегченности формы в целом и характеризуется возможностью пользования разлива одной рукой. В бутылки использован современный технический дизайн, придающий в целом новое образное начало изделию. Новая совокупность существенных признаков бутылки функционально симметрична,что придает легкость конструкции за счет зрительно воспринимаемого соразмерного соотношения, формы и пропорций, являющихся объемной характеристикой бутылки. Таким образом, новый конструктив решения бутылки имеет четкое композиционное построение подчиненности второстепенного главному. В целом, при конструировании бутылки использован современный технический конструкторский дизайн, придающий новое образное начало изделию. Комбинация существенных признаков, характеризующая внешний вид бутылки, отличается новым конструкторским своеобразием, что подтверждает его неочевидность и оригинальность, как основной критерий изобретательского уровня. Бутылка может быть изготовлена по известной технологии путем ее формования в разъемных прессформах для литья стекломатериалов. В конструкции бутылки, как показали эксперименты, заложена ее технологичность по известным способам производства стеклянной тары методами литья стекла. 91572013.04.30 Розлив эксклюзивных алкогольных напитков в бутылку осуществляют на автоматических линиях, и он включает бактерицидную обработку бутылки холодной и горячей водой,промывку, подключение разливочного устройства, заполнение и отпуск потребителю. По сравнению с прототипом бутылка имеет зауженный технологичный конструктив для ее изготовления из стекла, что обеспечивает технологичность извлечения бутылки из ее прессформы. Бутылка прошла промышленные испытания для серийного выпуска под розлив эксклюзивных алкогольных напитков в Беларуси. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
