B24B 39/04 — для обработки наружных поверхностей вращения

Номер патента: 18303

Опубликовано: 30.06.2014

Авторы: Сухоцкий Сергей Александрович, Довгалев Александр Михайлович, Свирепа Дмитрий Михайлович, Тарадейко Иван Анатольевич

МПК: B24B 39/04

Метки: инструмент, поверхности, втулки, обработки, отделочно-упрочняющей, наружной

Текст:

...а торец другой обоймы - с торцом упорной шайбы в центрирующем кольце симметрично расположены штифты, входящие в ответные отверстия на торцах обойм, диски жестко соединены с державкой и установлены соосно оправке, высота центрирующего кольца равна высоте втулки, а наружный диаметр каждой обоймы не превышает диаметр наружной по 2 18303 1 2014.06.30 верхности втулки диски, оправка, обоймы, центрирующее кольцо, упорная шайба и державка...

Номер патента: 18302

Опубликовано: 30.06.2014

Авторы: Довгалев Александр Михайлович, Свирепа Дмитрий Михайлович, Тарадейко Иван Анатольевич, Сухоцкий Сергей Александрович

МПК: B24B 39/04

Метки: отделочно-упрочняющей, инструмент, обработки, вала

Текст:

...производительность упрочняющей обработки поверхностным пластическим деформированием и приводит к увеличению глубины упрочненного слоя. Изобретение поясняется фигурами. На фиг. 1 изображен общий вид инструмента в разрезе на фиг. 2 - фрагмент инструмента с отражателями, выполненными в виде роликов на фиг. 3 - фрагмент инструмента с отражателями, выполненными в виде шайбы,внутренняя поверхность которой имеет периодический профиль на фиг. 4 -...

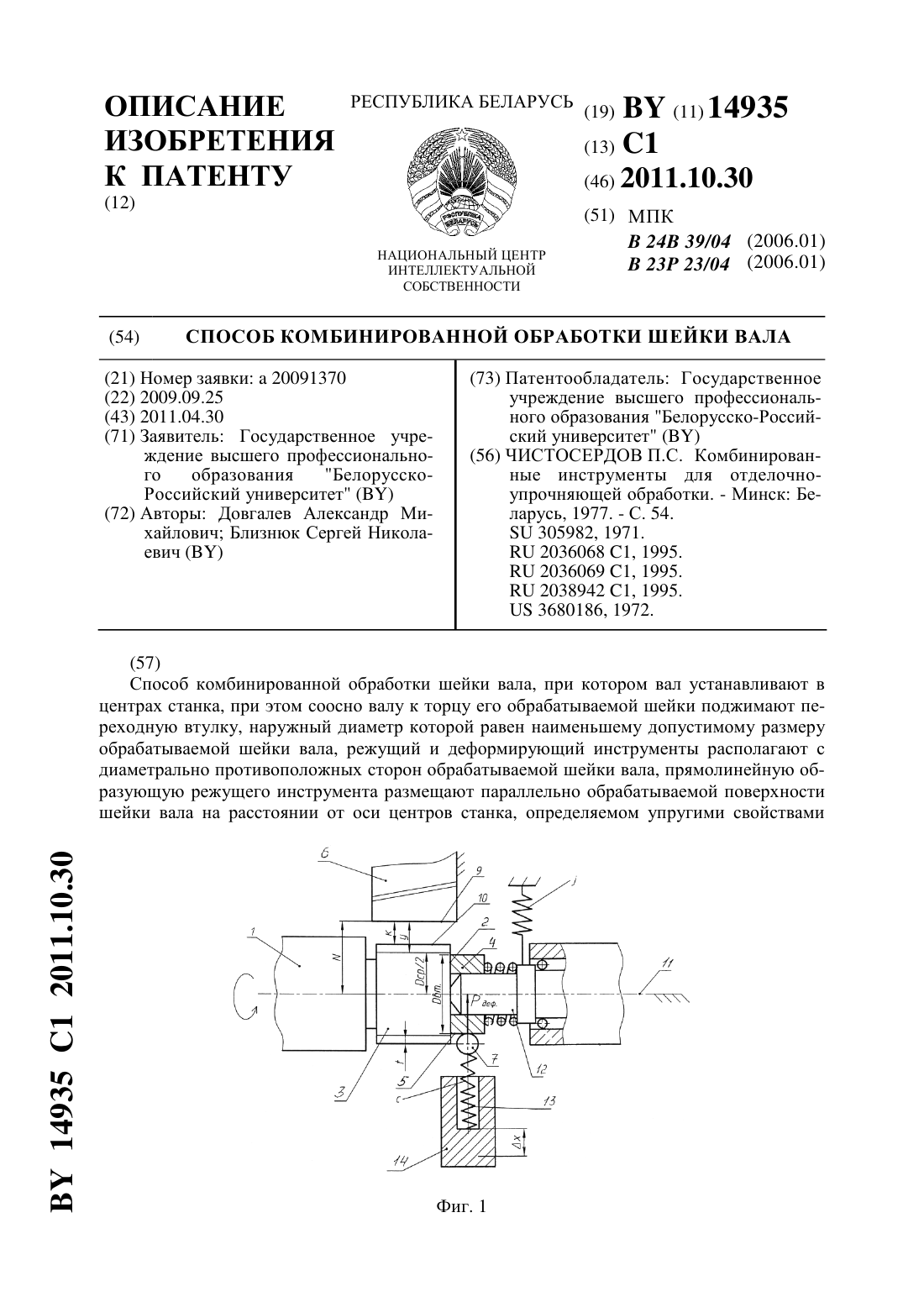

Номер патента: 14935

Опубликовано: 30.10.2011

Авторы: Близнюк Сергей Николаевич, Довгалев Александр Михайлович

МПК: B23P 23/04, B24B 39/04

Метки: комбинированной, шейки, вала, обработки, способ

Текст:

...возможности метода. Изобретение поясняется чертежом. На фиг. 1, 2 соответственно изображены схемы реализации метода в начале и в конце обработки. Обрабатываемый вал 1 устанавливают в центах станка. При этом соосно валу 1 к торцу 2 обрабатываемой шейки 3 поджимают переходную втулку 4, наружный диаметр 5 которой равен наименьшему допустимому размеру обрабатываемой шейки. Режущий 6 и деформирующий 7 инструменты располагаются с диаметрально...

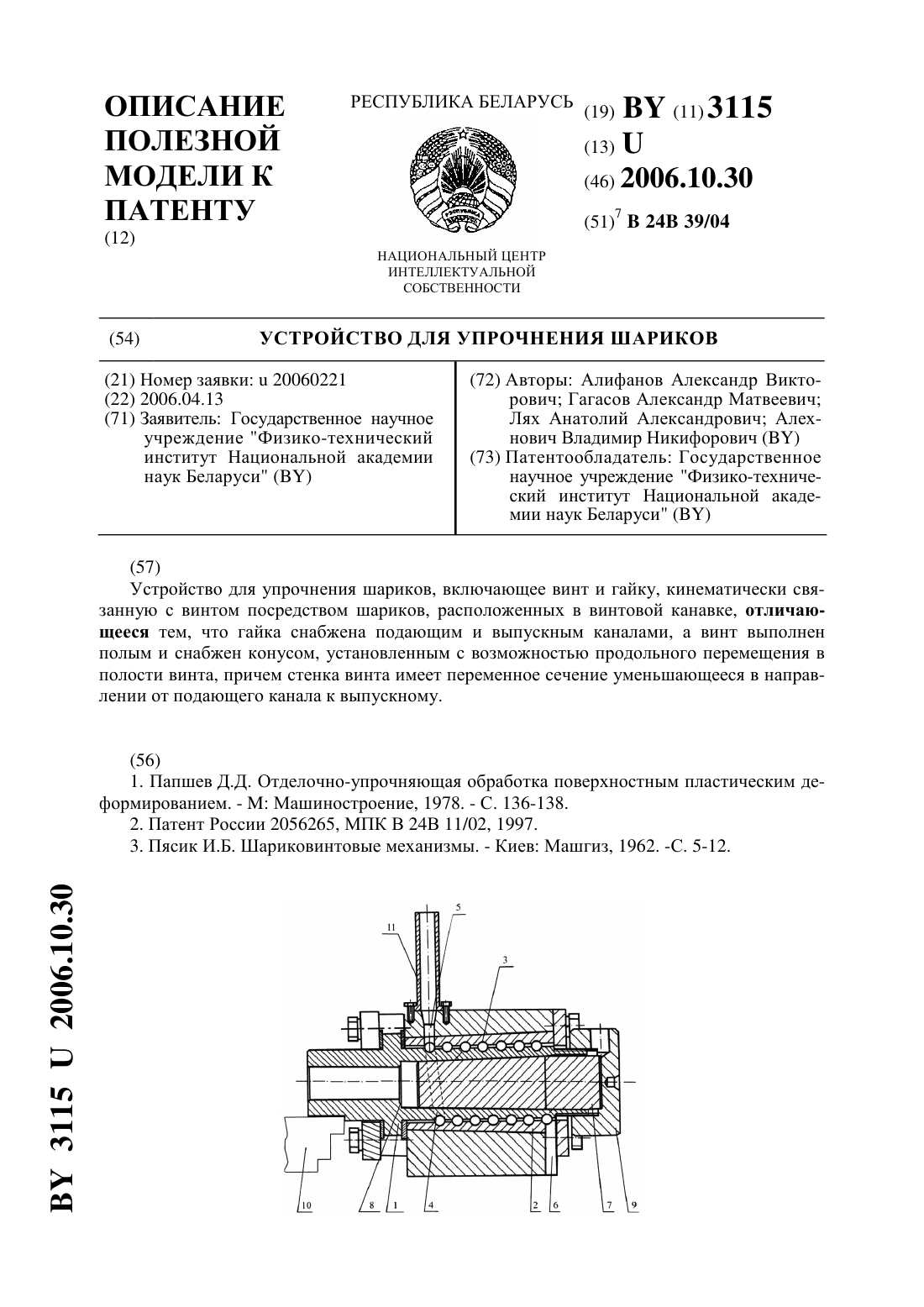

Номер патента: U 3115

Опубликовано: 30.10.2006

Авторы: Лях Анатолий Александрович, Алехнович Владимир Никифорович, Гагасов Александр Матвеевич, Алифанов Александр Викторович

МПК: B24B 39/04

Метки: устройство, шариков, упрочнения

Текст:

...замкнутость системы и невозможность поверхностного упрочнения шариков на данном устройстве. Задачей предложенной полезной модели является обеспечение возможности поверхностного упрочнения закаленных шариков, повышение их прочностных характеристик,устранение разброса показаний прочностных характеристик и повышение производительности процесса упрочнения. Поставленная задача решается за счет того, что в устройстве для упрочнения...

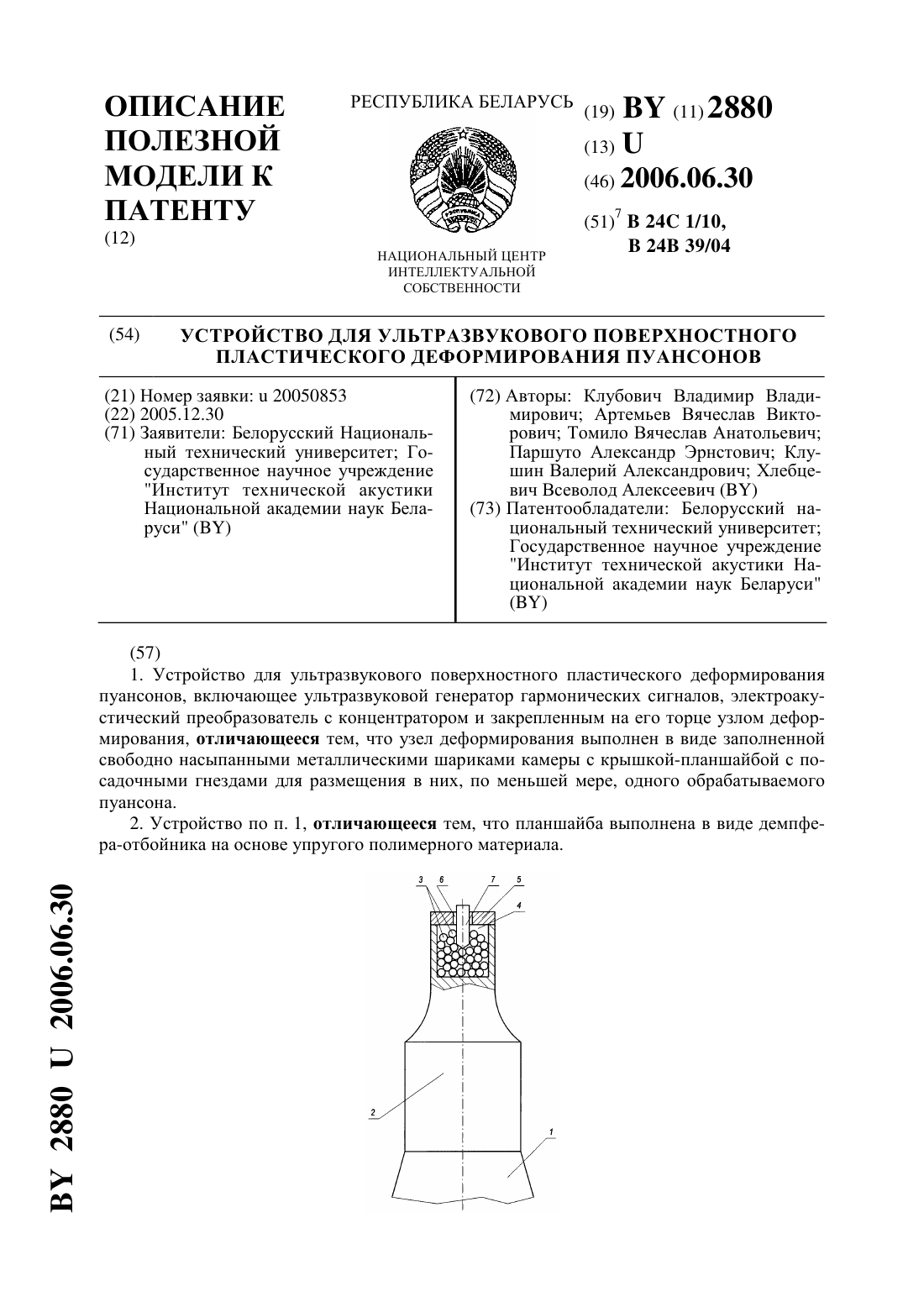

Номер патента: U 2880

Опубликовано: 30.06.2006

Авторы: Паршуто Александр Эрнстович, Клушин Валерий Александрович, Хлебцевич Всеволод Алексеевич, Клубович Владимир Владимирович, Артемьев Вячеслав Викторович, Томило Вячеслав Анатольевич

МПК: B24C 1/10, B24B 39/04

Метки: пластического, ультрозвукового, пуансонов, устройство, деформирования, поверхностного

Текст:

...В качестве прототипа принято устройство для ультразвукового поверхностного пластического деформирования шеек коленчатого вала, включающее ультразвуковой генератор гармонических сигналов, электроакустический преобразователь с концентратором и закрепленным на его торце деформирующим элементом, характеризующееся тем, что деформирующий элемент выполнен в виде выступающих над торцом концентратора на одинаковую высоту двух сфер равного диаметра....

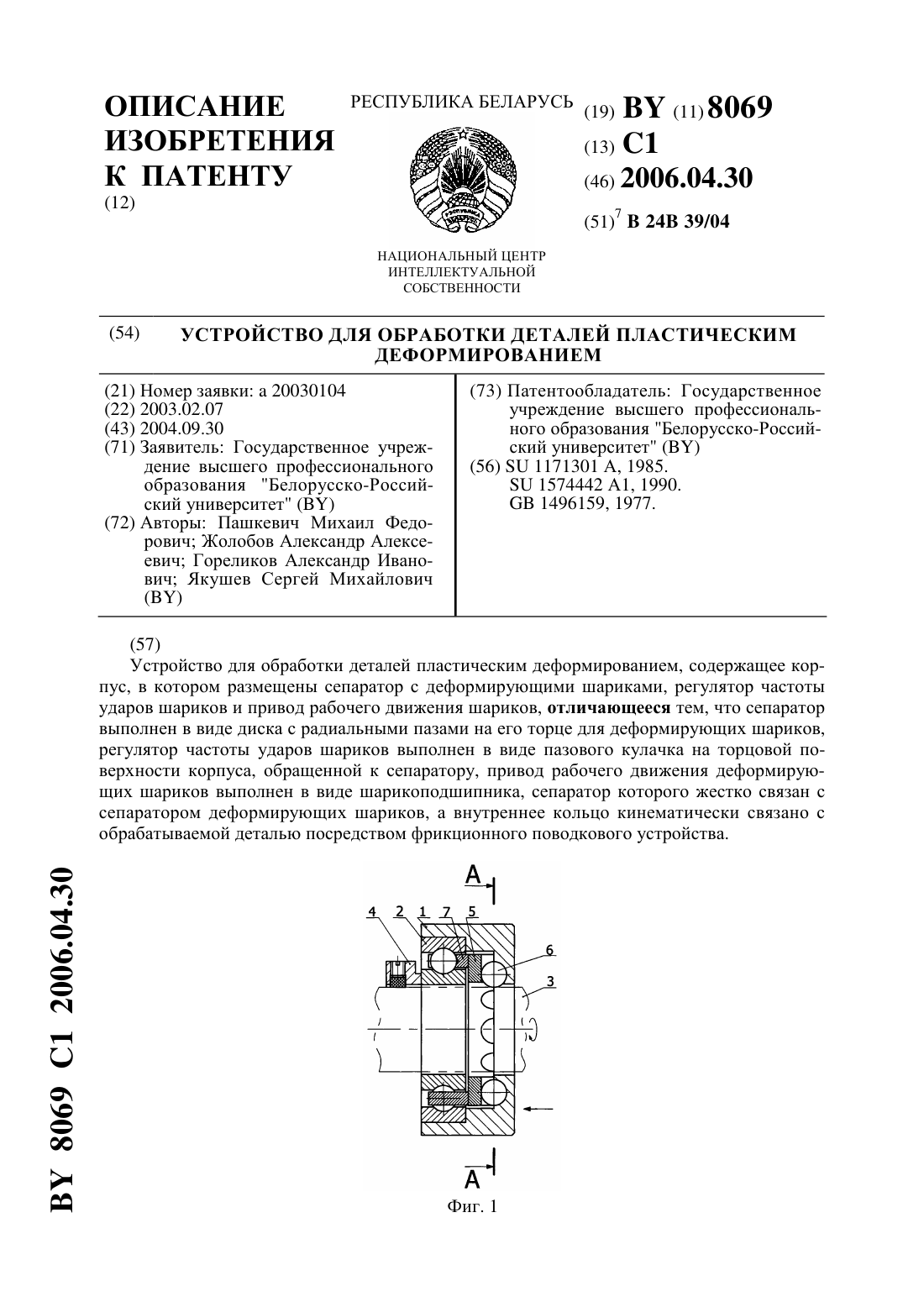

Номер патента: 8069

Опубликовано: 30.04.2006

Авторы: Пашкевич Михаил Федорович, Якушев Сергей Михайлович, Гореликов Александр Иванович, Жолобов Александр Алексеевич

МПК: B24B 39/04

Метки: деталей, обработки, устройство, пластическим, деформированием

Текст:

...Достигается это тем, что в устройстве для обработки деталей пластическим деформированием, содержащем корпус, в котором размещены сепаратор с деформирующими шариками, регулятор частоты ударов шариков и привод рабочего движения шариков, согласно изобретению, сепаратор выполнен в виде диска с радиальными пазами на его торце для деформирующих шариков, регулятор частоты ударов шариков выполнен в виде пазового кулачка на торцовой поверхности...

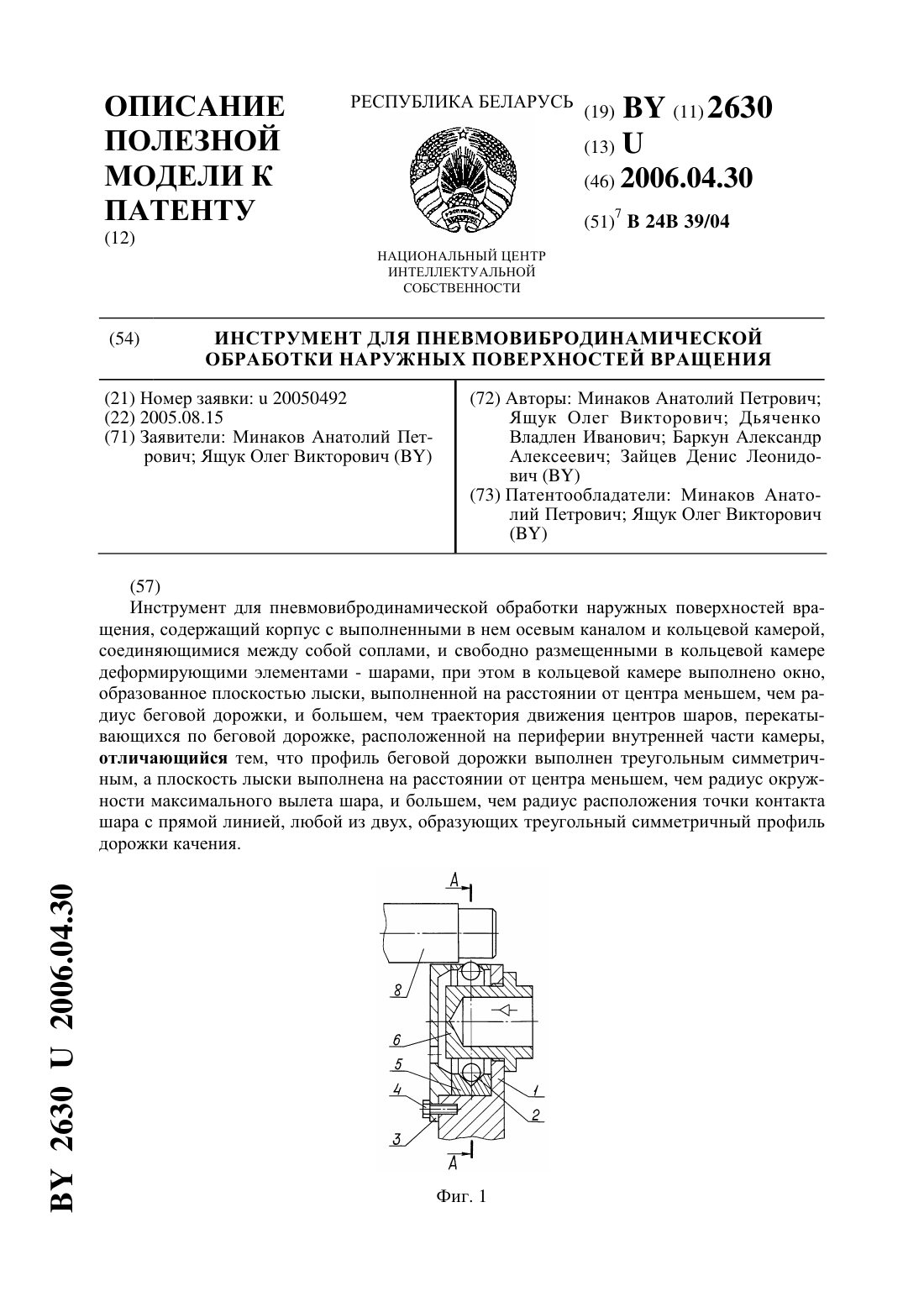

Номер патента: U 2630

Опубликовано: 30.04.2006

Авторы: Ящук Олег Викторович, Минаков Анатолий Петрович, Дьяченко Владлен Иванович, Баркун Александр Алексеевич, Зайцев Денис Леонидович

МПК: B24B 39/04

Метки: инструмент, вращения, обработки, поверхностей, пневмовибродинамической, наружных

Текст:

...применение в качестве профиля беговой дорожки дуги окружности. Так, при радиусе дуги окружности, образующей беговую дорожку, равном радиусу шара,последний притормаживается из-за того, что вынужден контактировать с беговой дорожкой по всей длине ее профиля. При радиусе дуги окружности, образующей беговую дорожку, большем радиуса шара, последний притормаживается, т.к. при качении вдоль такой беговой дорожки в турбулентном кольцевом потоке...

Номер патента: 6719

Опубликовано: 30.12.2004

Авторы: Еремеев Александр Сергеевич, Луцко Валерий Федорович, Сакевич Валерий Николаевич, Клубович Владимир Владимирович

МПК: B24B 39/04

Метки: вала, ультразвукового, устройство, пластического, деформирования, шеек, коленчатого, поверхностного

Текст:

...элемент выполнен в виде выступающих над торцом концентратора на одинаковую высоту двух сфер равного диаметра , определяемого из соотношения 2, а расстояниемежду центрами сфер и ширину торца концентраторавыбирают из соотношений/2 и, где- радиус гантели обрабатываемой шейки,- максимальный диаметр отверстий в обрабатываемой шейке,- минимальная ширина обрабатываемой шейки. Использование деформирующего элемента в виде выступающих над...

Номер патента: 6747

Опубликовано: 30.12.2004

Авторы: Сидоренко Михаил Иванович, Гаухштейн Иосиф Самуилович, Черкашин Василий Павлович, Войналович Леонид Антонович

МПК: B24B 39/04

Метки: наружных, цилиндрических, обработки, канавок, поверхностей, профиля, роликовый, способ, накатник, осуществления

Текст:

...при этом обрабатывающие грани роликов опираются на все обрабатываемые поверхности канавки детали и на опорную конусную поверхность корпуса накатника. Расположение роликов под углом к оси подачи обеспечивает этот упор. Возможность взаимосвязанного осевого и радиального перемещения роликов в процессе обработки профиля детали обеспечивает движение инструмента по обрабатываемым поверхностям и возможность его возврата в исходное положение...

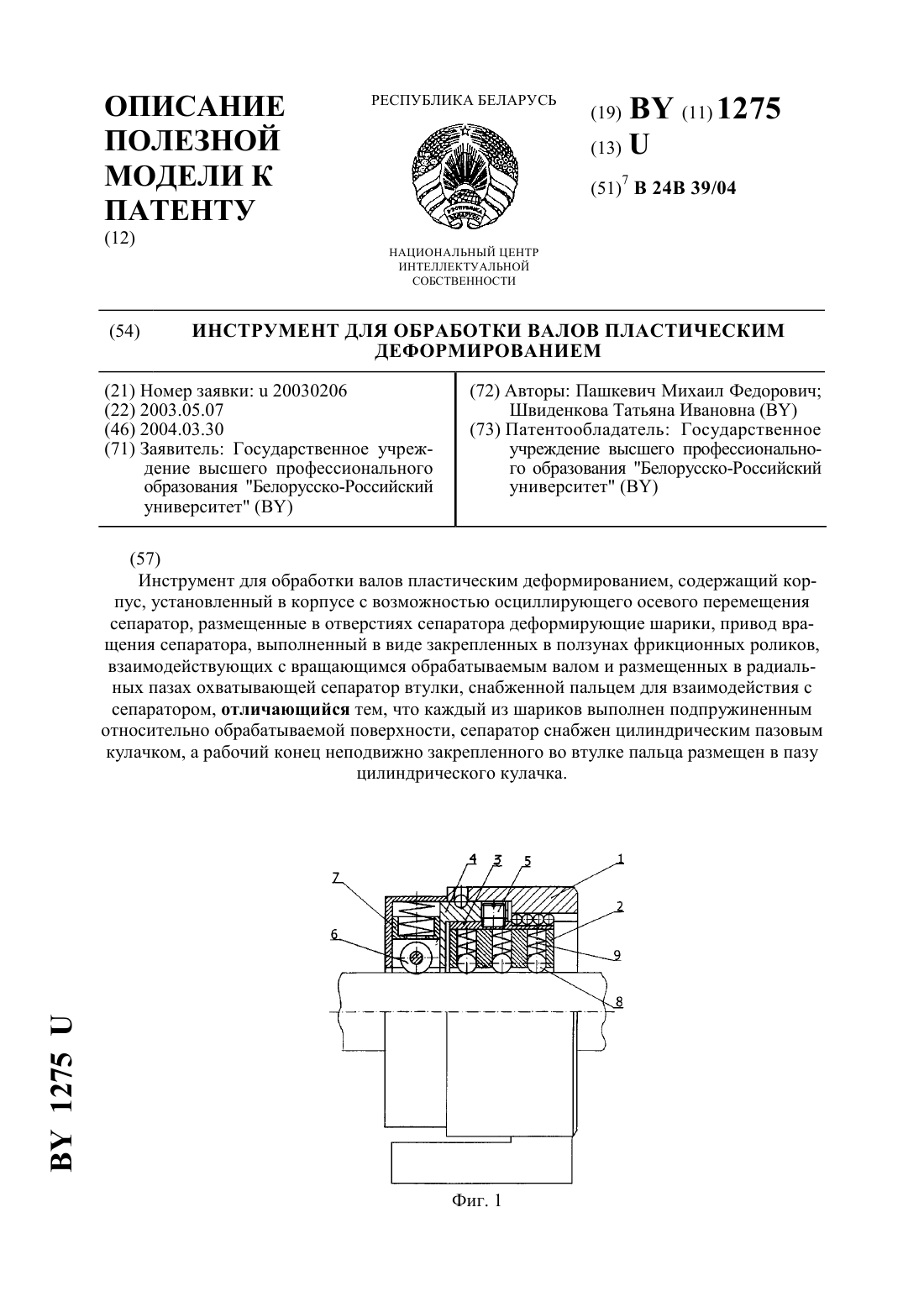

Номер патента: U 1275

Опубликовано: 30.03.2004

Авторы: Швиденкова Татьяна Ивановна, Пашкевич Михаил Федорович

МПК: B24B 39/04

Метки: деформированием, инструмент, валов, пластическим, обработки

Текст:

...беговой дорожкой, выполненной по синусоиде 2. Данный инструмент также обеспечивает недостаточную производительность обработки, так как в нем используется лишь один деформирующий элемент. Задачей настоящей полезной модели является повышение производительности обработки. Поставленная задача решается тем, что в инструменте для обработки валов пластическим деформированием, содержащем корпус, установленный в корпусе с возможностью...

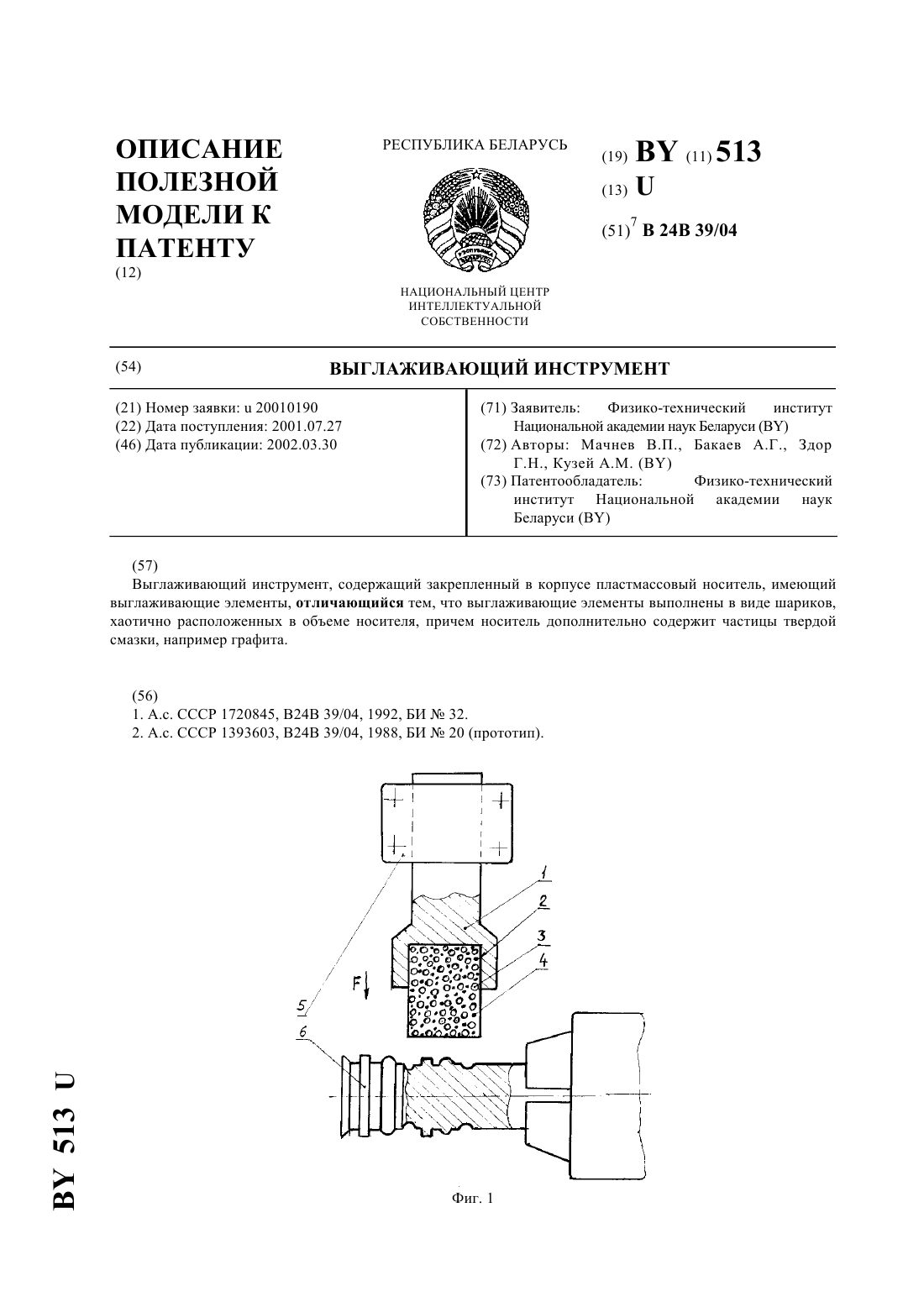

Номер патента: U 513

Опубликовано: 30.03.2002

Авторы: Кузей Анатолий Михайлович, Мачнев Вячеслав Петрович, Здор Геннадий Николаевич, Бакаев Александр Григорьевич

МПК: B24B 39/04

Метки: инструмент, выглаживающий

Текст:

...детали, значительно уменьшая коэффициент трения. Унос части шариков вместе с пластмассой в результате обработки впадин или выступов не приводит к выходу инструмента из строя (как у прототипа), поскольку выглаживающие элементы расположены в объеме носителя. Полезная модель поясняется чертежами, где на фиг. 1 изображен выглаживающий инструмент в разрезе,закрепленный в резцедержателе токарного станка, и обрабатываемая деталь, установленная в...
