Съемное световозвращающее изделие

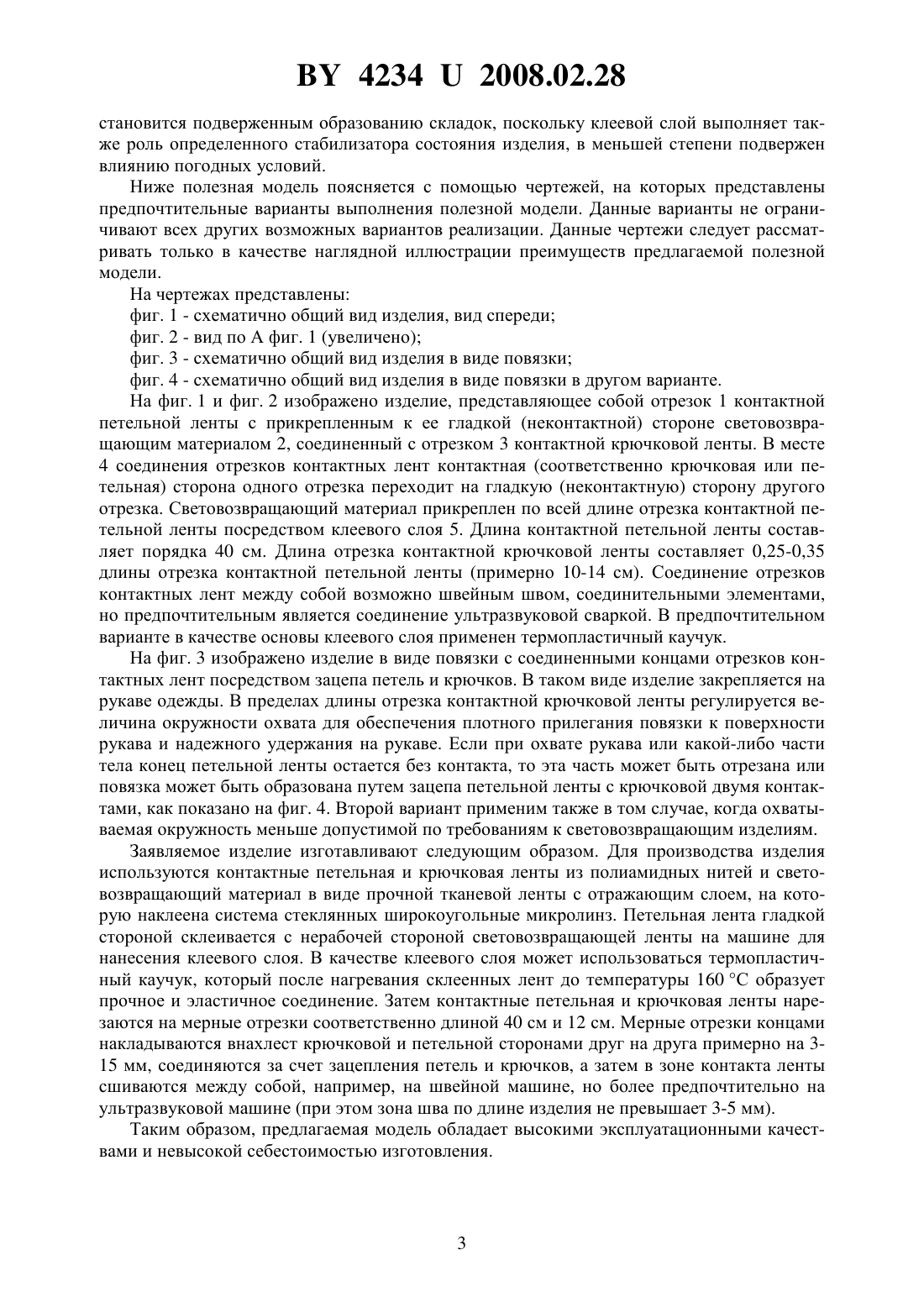

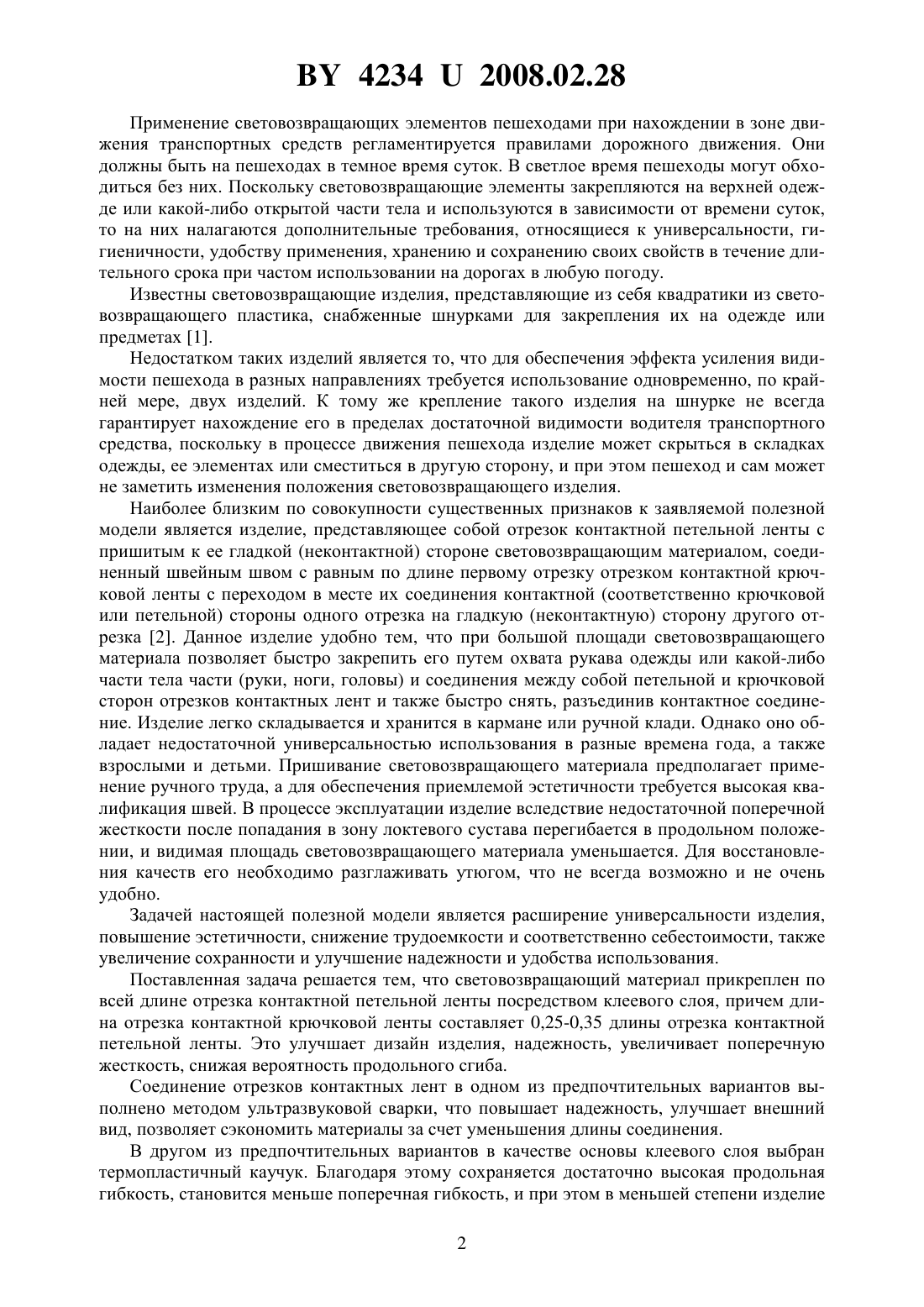

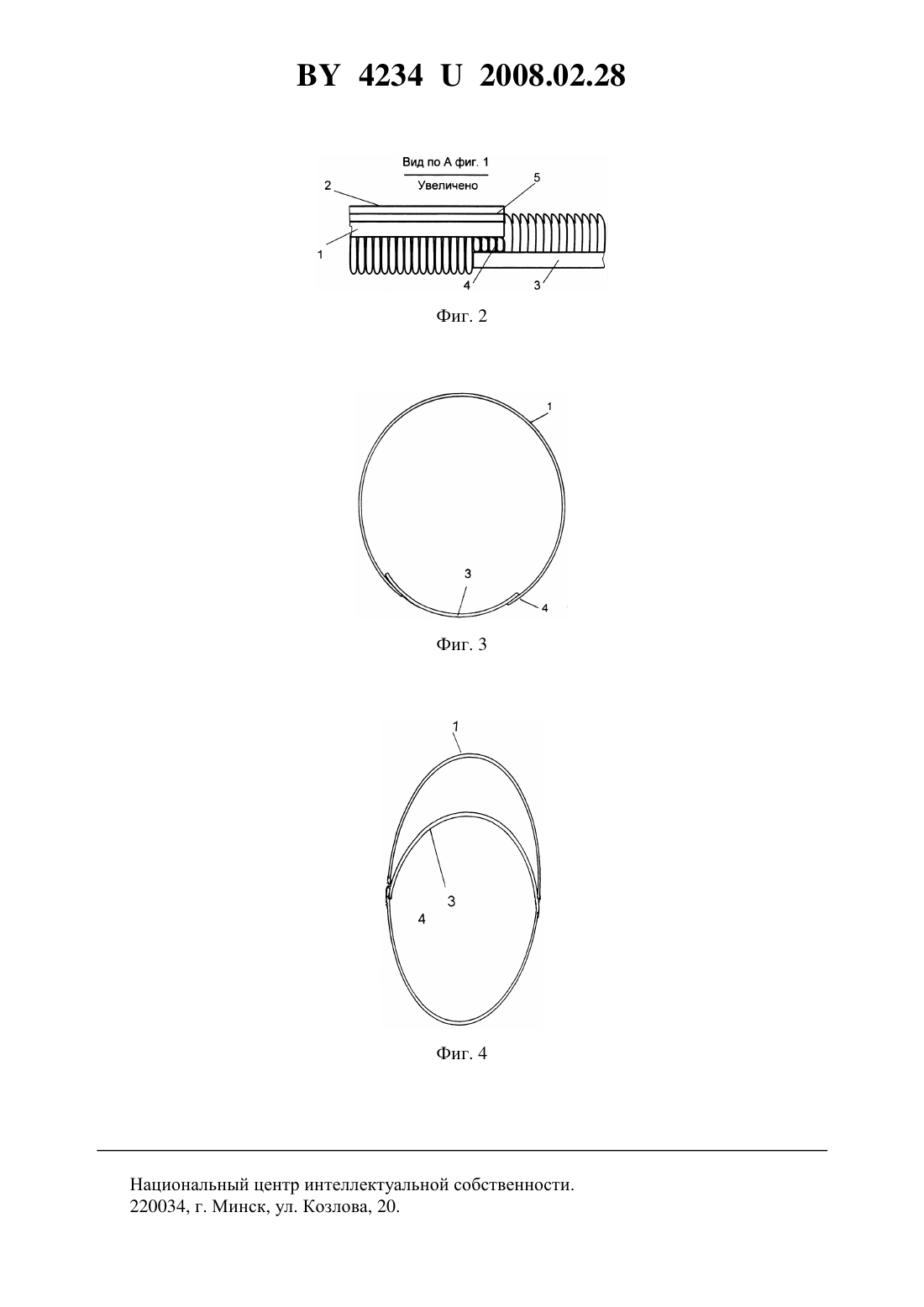

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Лента(72) Автор Петров Сергей Александрович(73) Патентообладатель Открытое акционерное общество Лента(57) 1. Съемное световозвращающее изделие, представляющее собой отрезок контактной петельной ленты с прикрепленным к ее гладкой неконтактной стороне световозвращающим материалом, соединенный с отрезком контактной крючковой ленты с переходом в месте их соединения контактной, соответственно крючковой или петельной стороны, одного отрезка на гладкую неконтактную сторону другого отрезка, отличающееся тем, что световозвращающий материал прикреплен по всей длине отрезка контактной петельной ленты посредством клеевого слоя, причем длина отрезка контактной крючковой ленты составляет 0,25-0,35 длины отрезка контактной петельной ленты. 2. Изделие по п. 1, отличающееся тем, что соединение отрезков контактных лент выполнено методом ультразвуковой сварки. 3. Изделие по любому из пп. 1 или 2, отличающееся тем, что в качестве основы клеевого слоя применен термопластичный каучук.///-42569525.). 2. Световозвращающая повязка СМВ 2 кл., модель 6 А. Изделие ОАО Татьяна, г. Гомель, ул. Академика Павлова, 26. Народная газета от 06.02.2007 г. за 29 (4444), статья В борьбе за человека все средства хороши. Фиг. 1 Заявляемая полезная модель относится к предохранительным приспособлениям, временно прикрепляемым к одежде или надеваемым на какую-либо часть тела и снимаемым без помощи инструментов, в частности к световозвращающим изделиям, предназначенным для повышения безопасности пешехода путем усиления видимости его на дороге для водителей транспортных средств в темное время суток. 42342008.02.28 Применение световозвращающих элементов пешеходами при нахождении в зоне движения транспортных средств регламентируется правилами дорожного движения. Они должны быть на пешеходах в темное время суток. В светлое время пешеходы могут обходиться без них. Поскольку световозвращающие элементы закрепляются на верхней одежде или какой-либо открытой части тела и используются в зависимости от времени суток,то на них налагаются дополнительные требования, относящиеся к универсальности, гигиеничности, удобству применения, хранению и сохранению своих свойств в течение длительного срока при частом использовании на дорогах в любую погоду. Известны световозвращающие изделия, представляющие из себя квадратики из световозвращающего пластика, снабженные шнурками для закрепления их на одежде или предметах 1. Недостатком таких изделий является то, что для обеспечения эффекта усиления видимости пешехода в разных направлениях требуется использование одновременно, по крайней мере, двух изделий. К тому же крепление такого изделия на шнурке не всегда гарантирует нахождение его в пределах достаточной видимости водителя транспортного средства, поскольку в процессе движения пешехода изделие может скрыться в складках одежды, ее элементах или сместиться в другую сторону, и при этом пешеход и сам может не заметить изменения положения световозвращающего изделия. Наиболее близким по совокупности существенных признаков к заявляемой полезной модели является изделие, представляющее собой отрезок контактной петельной ленты с пришитым к ее гладкой (неконтактной) стороне световозвращающим материалом, соединенный швейным швом с равным по длине первому отрезку отрезком контактной крючковой ленты с переходом в месте их соединения контактной (соответственно крючковой или петельной) стороны одного отрезка на гладкую (неконтактную) сторону другого отрезка 2. Данное изделие удобно тем, что при большой площади световозвращающего материала позволяет быстро закрепить его путем охвата рукава одежды или какой-либо части тела части (руки, ноги, головы) и соединения между собой петельной и крючковой сторон отрезков контактных лент и также быстро снять, разъединив контактное соединение. Изделие легко складывается и хранится в кармане или ручной клади. Однако оно обладает недостаточной универсальностью использования в разные времена года, а также взрослыми и детьми. Пришивание световозвращающего материала предполагает применение ручного труда, а для обеспечения приемлемой эстетичности требуется высокая квалификация швей. В процессе эксплуатации изделие вследствие недостаточной поперечной жесткости после попадания в зону локтевого сустава перегибается в продольном положении, и видимая площадь световозвращающего материала уменьшается. Для восстановления качеств его необходимо разглаживать утюгом, что не всегда возможно и не очень удобно. Задачей настоящей полезной модели является расширение универсальности изделия,повышение эстетичности, снижение трудоемкости и соответственно себестоимости, также увеличение сохранности и улучшение надежности и удобства использования. Поставленная задача решается тем, что световозвращающий материал прикреплен по всей длине отрезка контактной петельной ленты посредством клеевого слоя, причем длина отрезка контактной крючковой ленты составляет 0,25-0,35 длины отрезка контактной петельной ленты. Это улучшает дизайн изделия, надежность, увеличивает поперечную жесткость, снижая вероятность продольного сгиба. Соединение отрезков контактных лент в одном из предпочтительных вариантов выполнено методом ультразвуковой сварки, что повышает надежность, улучшает внешний вид, позволяет сэкономить материалы за счет уменьшения длины соединения. В другом из предпочтительных вариантов в качестве основы клеевого слоя выбран термопластичный каучук. Благодаря этому сохраняется достаточно высокая продольная гибкость, становится меньше поперечная гибкость, и при этом в меньшей степени изделие 2 42342008.02.28 становится подверженным образованию складок, поскольку клеевой слой выполняет также роль определенного стабилизатора состояния изделия, в меньшей степени подвержен влиянию погодных условий. Ниже полезная модель поясняется с помощью чертежей, на которых представлены предпочтительные варианты выполнения полезной модели. Данные варианты не ограничивают всех других возможных вариантов реализации. Данные чертежи следует рассматривать только в качестве наглядной иллюстрации преимуществ предлагаемой полезной модели. На чертежах представлены фиг. 1 - схематично общий вид изделия, вид спереди фиг. 2 - вид по А фиг. 1 (увеличено) фиг. 3 - схематично общий вид изделия в виде повязки фиг. 4 - схематично общий вид изделия в виде повязки в другом варианте. На фиг. 1 и фиг. 2 изображено изделие, представляющее собой отрезок 1 контактной петельной ленты с прикрепленным к ее гладкой (неконтактной) стороне световозвращающим материалом 2, соединенный с отрезком 3 контактной крючковой ленты. В месте 4 соединения отрезков контактных лент контактная (соответственно крючковая или петельная) сторона одного отрезка переходит на гладкую (неконтактную) сторону другого отрезка. Световозвращающий материал прикреплен по всей длине отрезка контактной петельной ленты посредством клеевого слоя 5. Длина контактной петельной ленты составляет порядка 40 см. Длина отрезка контактной крючковой ленты составляет 0,25-0,35 длины отрезка контактной петельной ленты (примерно 10-14 см). Соединение отрезков контактных лент между собой возможно швейным швом, соединительными элементами,но предпочтительным является соединение ультразвуковой сваркой. В предпочтительном варианте в качестве основы клеевого слоя применен термопластичный каучук. На фиг. 3 изображено изделие в виде повязки с соединенными концами отрезков контактных лент посредством зацепа петель и крючков. В таком виде изделие закрепляется на рукаве одежды. В пределах длины отрезка контактной крючковой ленты регулируется величина окружности охвата для обеспечения плотного прилегания повязки к поверхности рукава и надежного удержания на рукаве. Если при охвате рукава или какой-либо части тела конец петельной ленты остается без контакта, то эта часть может быть отрезана или повязка может быть образована путем зацепа петельной ленты с крючковой двумя контактами, как показано на фиг. 4. Второй вариант применим также в том случае, когда охватываемая окружность меньше допустимой по требованиям к световозвращающим изделиям. Заявляемое изделие изготавливают следующим образом. Для производства изделия используются контактные петельная и крючковая ленты из полиамидных нитей и световозвращающий материал в виде прочной тканевой ленты с отражающим слоем, на которую наклеена система стеклянных широкоугольные микролинз. Петельная лента гладкой стороной склеивается с нерабочей стороной световозвращающей ленты на машине для нанесения клеевого слоя. В качестве клеевого слоя может использоваться термопластичный каучук, который после нагревания склеенных лент до температуры 160 С образует прочное и эластичное соединение. Затем контактные петельная и крючковая ленты нарезаются на мерные отрезки соответственно длиной 40 см и 12 см. Мерные отрезки концами накладываются внахлест крючковой и петельной сторонами друг на друга примерно на 315 мм, соединяются за счет зацепления петель и крючков, а затем в зоне контакта ленты сшиваются между собой, например, на швейной машине, но более предпочтительно на ультразвуковой машине (при этом зона шва по длине изделия не превышает 3-5 мм). Таким образом, предлагаемая модель обладает высокими эксплуатационными качествами и невысокой себестоимостью изготовления. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
