Ковровое изделие

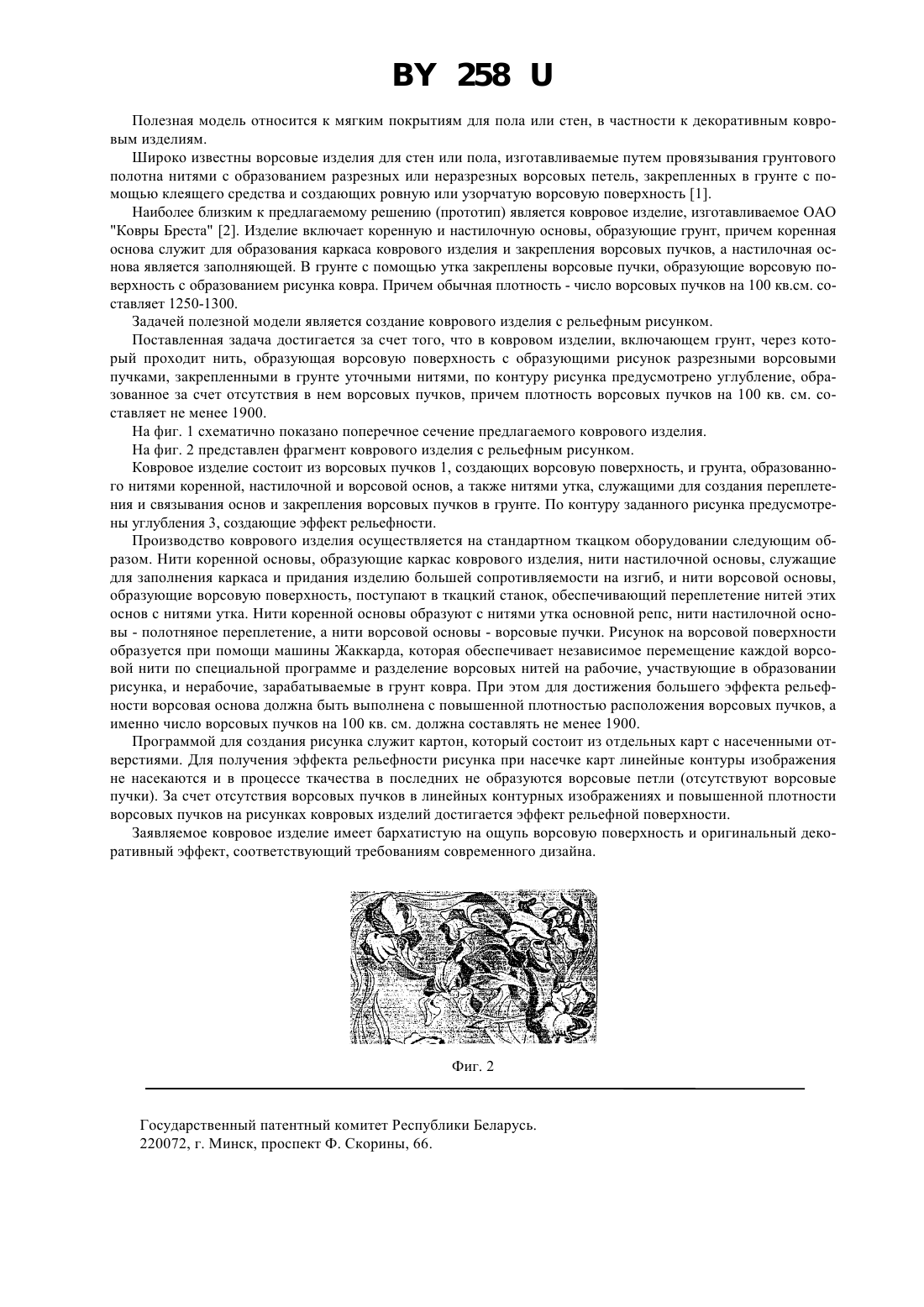

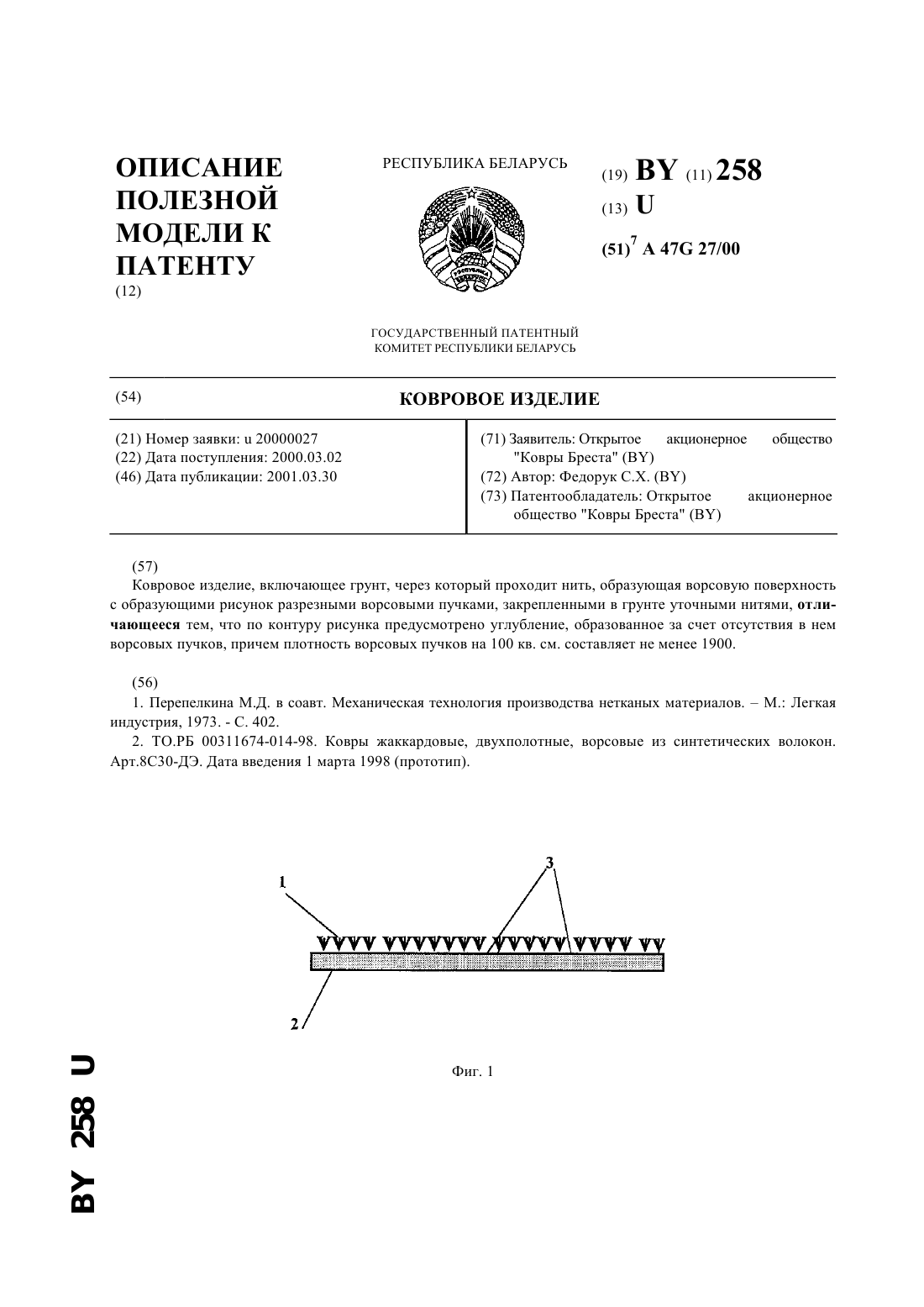

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Открытое акционерное общество Ковры Бреста(73) Патентообладатель Открытое акционерное общество Ковры Бреста(57) Ковровое изделие, включающее грунт, через который проходит нить, образующая ворсовую поверхность с образующими рисунок разрезными ворсовыми пучками, закрепленными в грунте уточными нитями, отличающееся тем, что по контуру рисунка предусмотрено углубление, образованное за счет отсутствия в нем ворсовых пучков, причем плотность ворсовых пучков на 100 кв. см. составляет не менее 1900.(56) 1. Перепелкина М.Д. в соавт. Механическая технология производства нетканых материалов.М. Легкая индустрия, 1973. - С. 402. 2. ТО.РБ 00311674-014-98. Ковры жаккардовые, двухполотные, ворсовые из синтетических волокон. Арт.8 С 30-ДЭ. Дата введения 1 марта 1998 (прототип). 258 Полезная модель относится к мягким покрытиям для пола или стен, в частности к декоративным ковровым изделиям. Широко известны ворсовые изделия для стен или пола, изготавливаемые путем провязывания грунтового полотна нитями с образованием разрезных или неразрезных ворсовых петель, закрепленных в грунте с помощью клеящего средства и создающих ровную или узорчатую ворсовую поверхность 1. Наиболее близким к предлагаемому решению (прототип) является ковровое изделие, изготавливаемое ОАО Ковры Бреста 2. Изделие включает коренную и настилочную основы, образующие грунт, причем коренная основа служит для образования каркаса коврового изделия и закрепления ворсовых пучков, а настилочная основа является заполняющей. В грунте с помощью утка закреплены ворсовые пучки, образующие ворсовую поверхность с образованием рисунка ковра. Причем обычная плотность - число ворсовых пучков на 100 кв.см. составляет 1250-1300. Задачей полезной модели является создание коврового изделия с рельефным рисунком. Поставленная задача достигается за счет того, что в ковровом изделии, включающем грунт, через который проходит нить, образующая ворсовую поверхность с образующими рисунок разрезными ворсовыми пучками, закрепленными в грунте уточными нитями, по контуру рисунка предусмотрено углубление, образованное за счет отсутствия в нем ворсовых пучков, причем плотность ворсовых пучков на 100 кв. см. составляет не менее 1900. На фиг. 1 схематично показано поперечное сечение предлагаемого коврового изделия. На фиг. 2 представлен фрагмент коврового изделия с рельефным рисунком. Ковровое изделие состоит из ворсовых пучков 1, создающих ворсовую поверхность, и грунта, образованного нитями коренной, настилочной и ворсовой основ, а также нитями утка, служащими для создания переплетения и связывания основ и закрепления ворсовых пучков в грунте. По контуру заданного рисунка предусмотрены углубления 3, создающие эффект рельефности. Производство коврового изделия осуществляется на стандартном ткацком оборудовании следующим образом. Нити коренной основы, образующие каркас коврового изделия, нити настилочной основы, служащие для заполнения каркаса и придания изделию большей сопротивляемости на изгиб, и нити ворсовой основы,образующие ворсовую поверхность, поступают в ткацкий станок, обеспечивающий переплетение нитей этих основ с нитями утка. Нити коренной основы образуют с нитями утка основной репс, нити настилочной основы - полотняное переплетение, а нити ворсовой основы - ворсовые пучки. Рисунок на ворсовой поверхности образуется при помощи машины Жаккарда, которая обеспечивает независимое перемещение каждой ворсовой нити по специальной программе и разделение ворсовых нитей на рабочие, участвующие в образовании рисунка, и нерабочие, зарабатываемые в грунт ковра. При этом для достижения большего эффекта рельефности ворсовая основа должна быть выполнена с повышенной плотностью расположения ворсовых пучков, а именно число ворсовых пучков на 100 кв. см. должна составлять не менее 1900. Программой для создания рисунка служит картон, который состоит из отдельных карт с насеченными отверстиями. Для получения эффекта рельефности рисунка при насечке карт линейные контуры изображения не насекаются и в процессе ткачества в последних не образуются ворсовые петли (отсутствуют ворсовые пучки). За счет отсутствия ворсовых пучков в линейных контурных изображениях и повышенной плотности ворсовых пучков на рисунках ковровых изделий достигается эффект рельефной поверхности. Заявляемое ковровое изделие имеет бархатистую на ощупь ворсовую поверхность и оригинальный декоративный эффект, соответствующий требованиям современного дизайна. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
