Изделие с самозатачивающимся биметаллическим почворежущим профилем

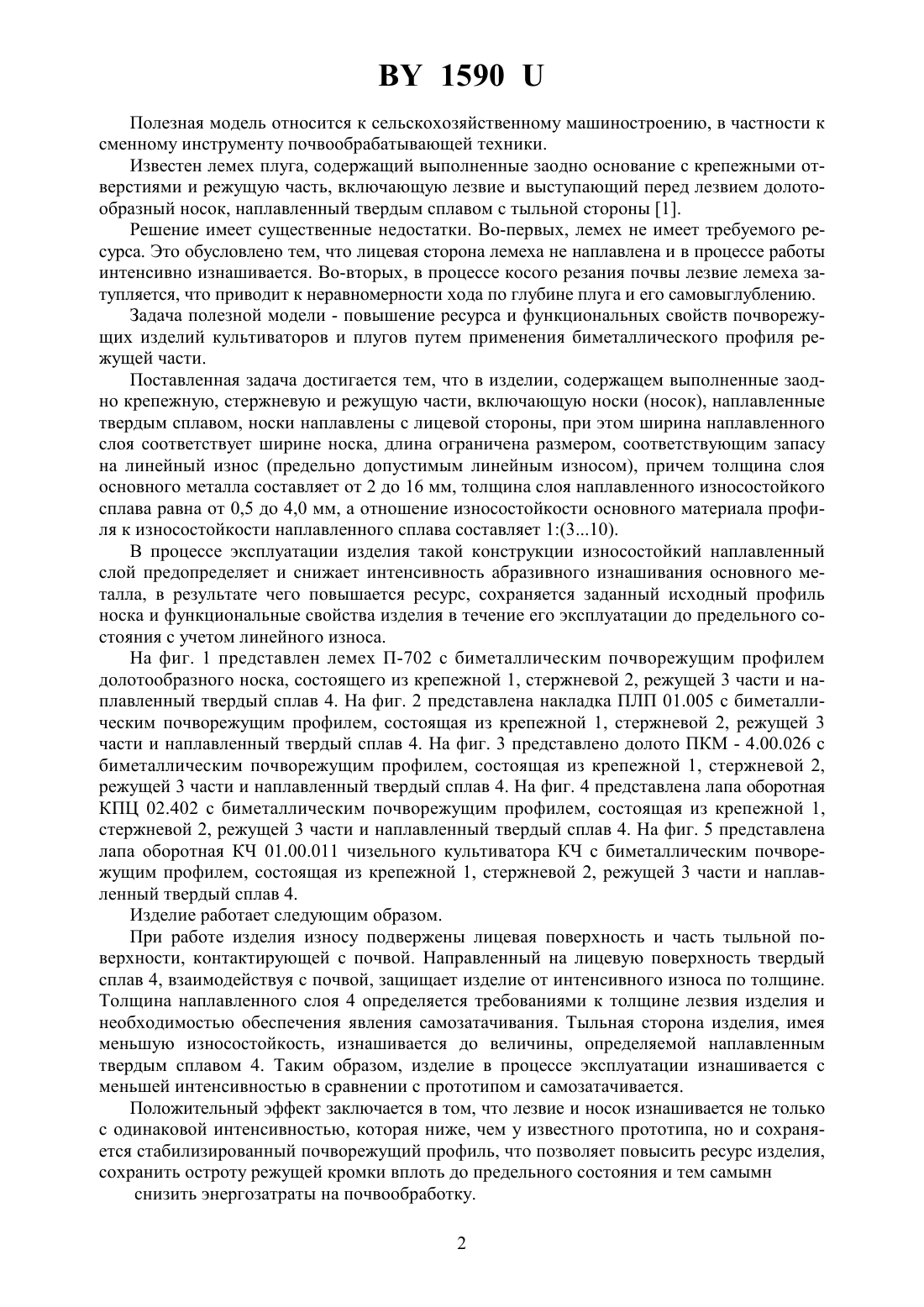

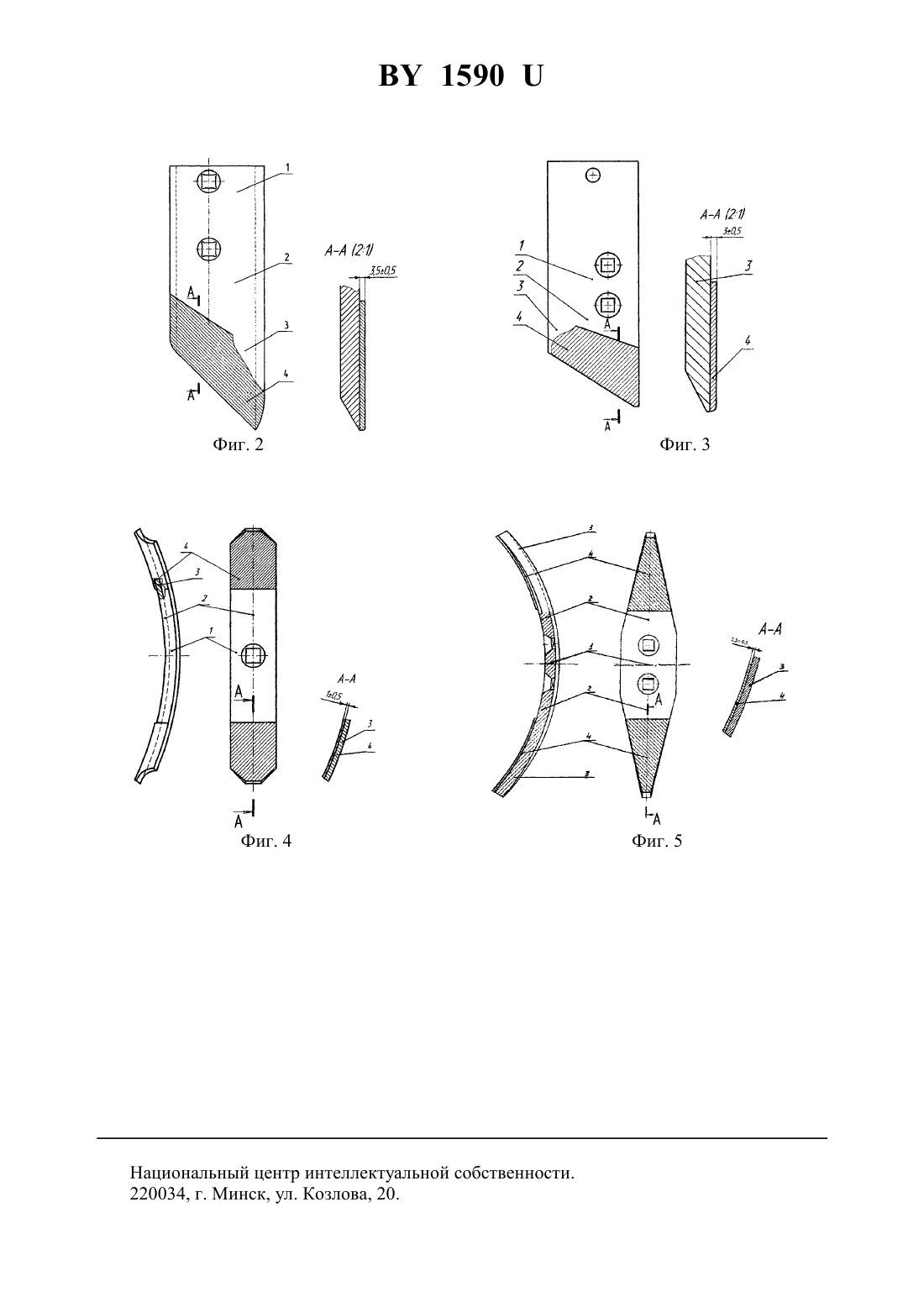

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ИЗДЕЛИЕ С САМОЗАТАЧИВАЮЩИМСЯ БИМЕТАЛЛИЧЕСКИМ ПОЧВОРЕЖУЩИМ ПРОФИЛЕМ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Бетеня Григорий Филиппович Ивашко Виктор Сергеевич Анискович Геннадий Иосифович Зайко Николай Александрович Кривцов Анатолий Викторович Сушко Иван СтепановичНикитин Сергей ИвановичХилько Иван ИвановичКузнецов Анатолий АлексеевичКарпович Станислав Константинович Казак Михаил Михайлович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Изделие с самозатачивающимся биметаллическим почворежущим профилем, содержащее выполненные заодно крепежную, стержневую и режущую части, включающие носок, наплавленный твердым сплавом, отличающееся тем, что носок наплавленный с лицевой стороны, при этом ширина наплавленного слоя соответствует ширине носка,длина ограничена предельно допустимым линейным износом, причем толщина слоя основного металла составляет от 2 до 16 мм, толщина слоя наплавленного износостойкого сплава равна от 0,5 до 4,0 мм, а отношение износостойкости основного материала профиля к износостойкости наплавленного сплава составляет 1(310). 1590 Полезная модель относится к сельскохозяйственному машиностроению, в частности к сменному инструменту почвообрабатывающей техники. Известен лемех плуга, содержащий выполненные заодно основание с крепежными отверстиями и режущую часть, включающую лезвие и выступающий перед лезвием долотообразный носок, наплавленный твердым сплавом с тыльной стороны 1. Решение имеет существенные недостатки. Во-первых, лемех не имеет требуемого ресурса. Это обусловлено тем, что лицевая сторона лемеха не наплавлена и в процессе работы интенсивно изнашивается. Во-вторых, в процессе косого резания почвы лезвие лемеха затупляется, что приводит к неравномерности хода по глубине плуга и его самовыглублению. Задача полезной модели - повышение ресурса и функциональных свойств почворежущих изделий культиваторов и плугов путем применения биметаллического профиля режущей части. Поставленная задача достигается тем, что в изделии, содержащем выполненные заодно крепежную, стержневую и режущую части, включающую носки (носок), наплавленные твердым сплавом, носки наплавлены с лицевой стороны, при этом ширина наплавленного слоя соответствует ширине носка, длина ограничена размером, соответствующим запасу на линейный износ (предельно допустимым линейным износом), причем толщина слоя основного металла составляет от 2 до 16 мм, толщина слоя наплавленного износостойкого сплава равна от 0,5 до 4,0 мм, а отношение износостойкости основного материала профиля к износостойкости наплавленного сплава составляет 1(310). В процессе эксплуатации изделия такой конструкции износостойкий наплавленный слой предопределяет и снижает интенсивность абразивного изнашивания основного металла, в результате чего повышается ресурс, сохраняется заданный исходный профиль носка и функциональные свойства изделия в течение его эксплуатации до предельного состояния с учетом линейного износа. На фиг. 1 представлен лемех П-702 с биметаллическим почворежущим профилем долотообразного носка, состоящего из крепежной 1, стержневой 2, режущей 3 части и наплавленный твердый сплав 4. На фиг. 2 представлена накладка ПЛП 01.005 с биметаллическим почворежущим профилем, состоящая из крепежной 1, стержневой 2, режущей 3 части и наплавленный твердый сплав 4. На фиг. 3 представлено долото ПКМ - 4.00.026 с биметаллическим почворежущим профилем, состоящая из крепежной 1, стержневой 2,режущей 3 части и наплавленный твердый сплав 4. На фиг. 4 представлена лапа оборотная КПЦ 02.402 с биметаллическим почворежущим профилем, состоящая из крепежной 1,стержневой 2, режущей 3 части и наплавленный твердый сплав 4. На фиг. 5 представлена лапа оборотная КЧ 01.00.011 чизельного культиватора КЧ с биметаллическим почворежущим профилем, состоящая из крепежной 1, стержневой 2, режущей 3 части и наплавленный твердый сплав 4. Изделие работает следующим образом. При работе изделия износу подвержены лицевая поверхность и часть тыльной поверхности, контактирующей с почвой. Направленный на лицевую поверхность твердый сплав 4, взаимодействуя с почвой, защищает изделие от интенсивного износа по толщине. Толщина наплавленного слоя 4 определяется требованиями к толщине лезвия изделия и необходимостью обеспечения явления самозатачивания. Тыльная сторона изделия, имея меньшую износостойкость, изнашивается до величины, определяемой наплавленным твердым сплавом 4. Таким образом, изделие в процессе эксплуатации изнашивается с меньшей интенсивностью в сравнении с прототипом и самозатачивается. Положительный эффект заключается в том, что лезвие и носок изнашивается не только с одинаковой интенсивностью, которая ниже, чем у известного прототипа, но и сохраняется стабилизированный почворежущий профиль, что позволяет повысить ресурс изделия,сохранить остроту режущей кромки вплоть до предельного состояния и тем самымн снизить энергозатраты на почвообработку. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
