Коробка для кондитерских изделий (варианты)

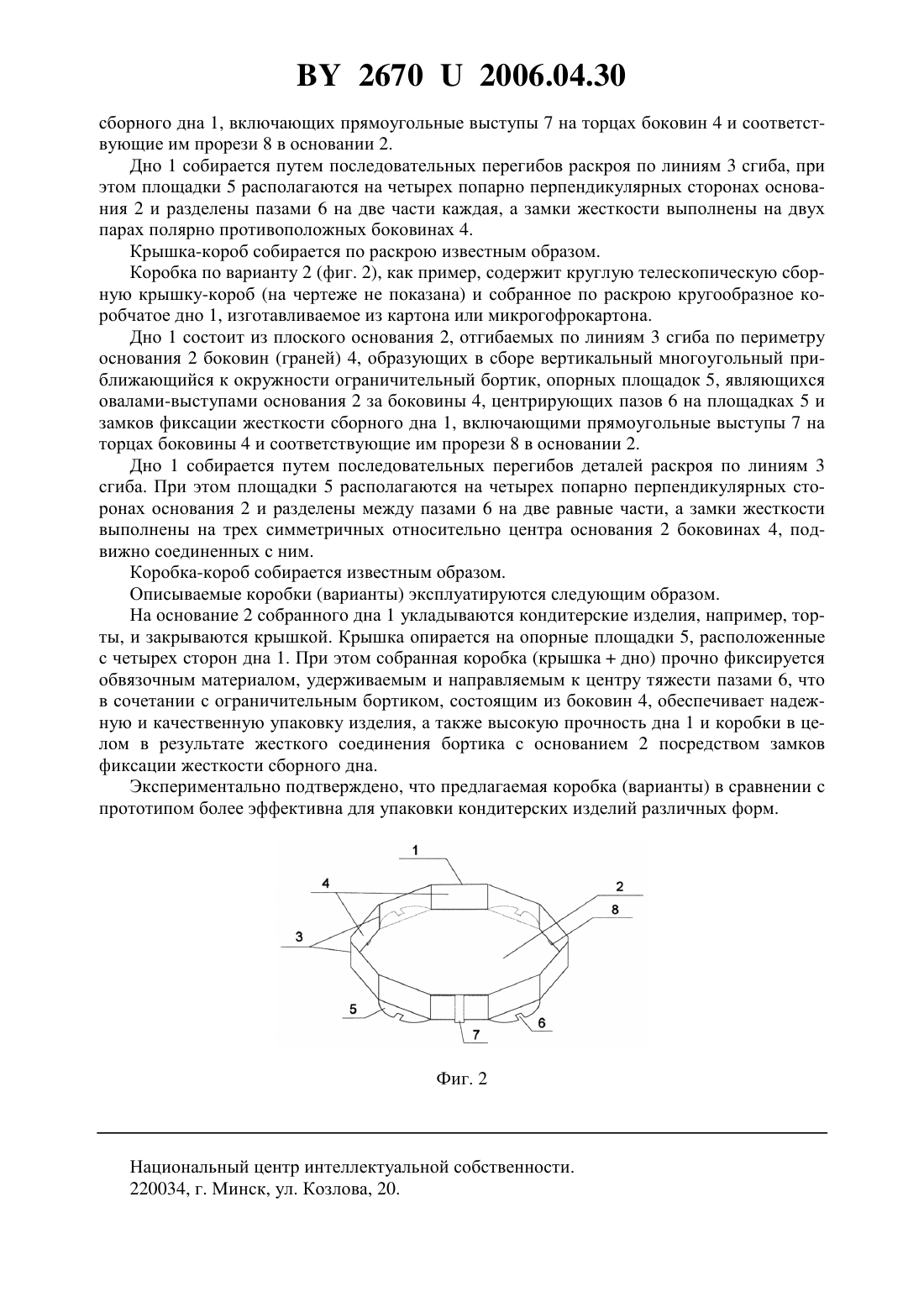

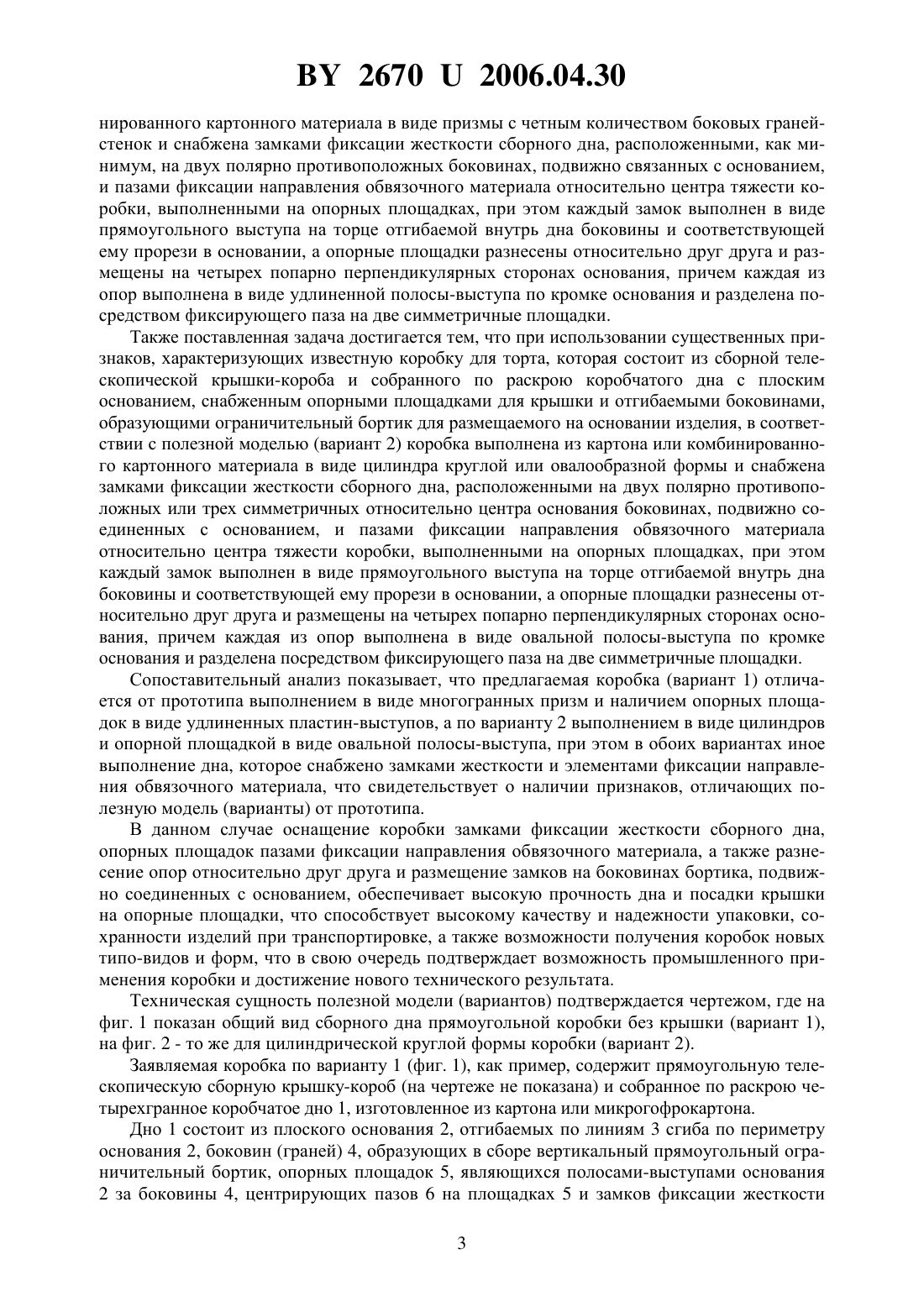

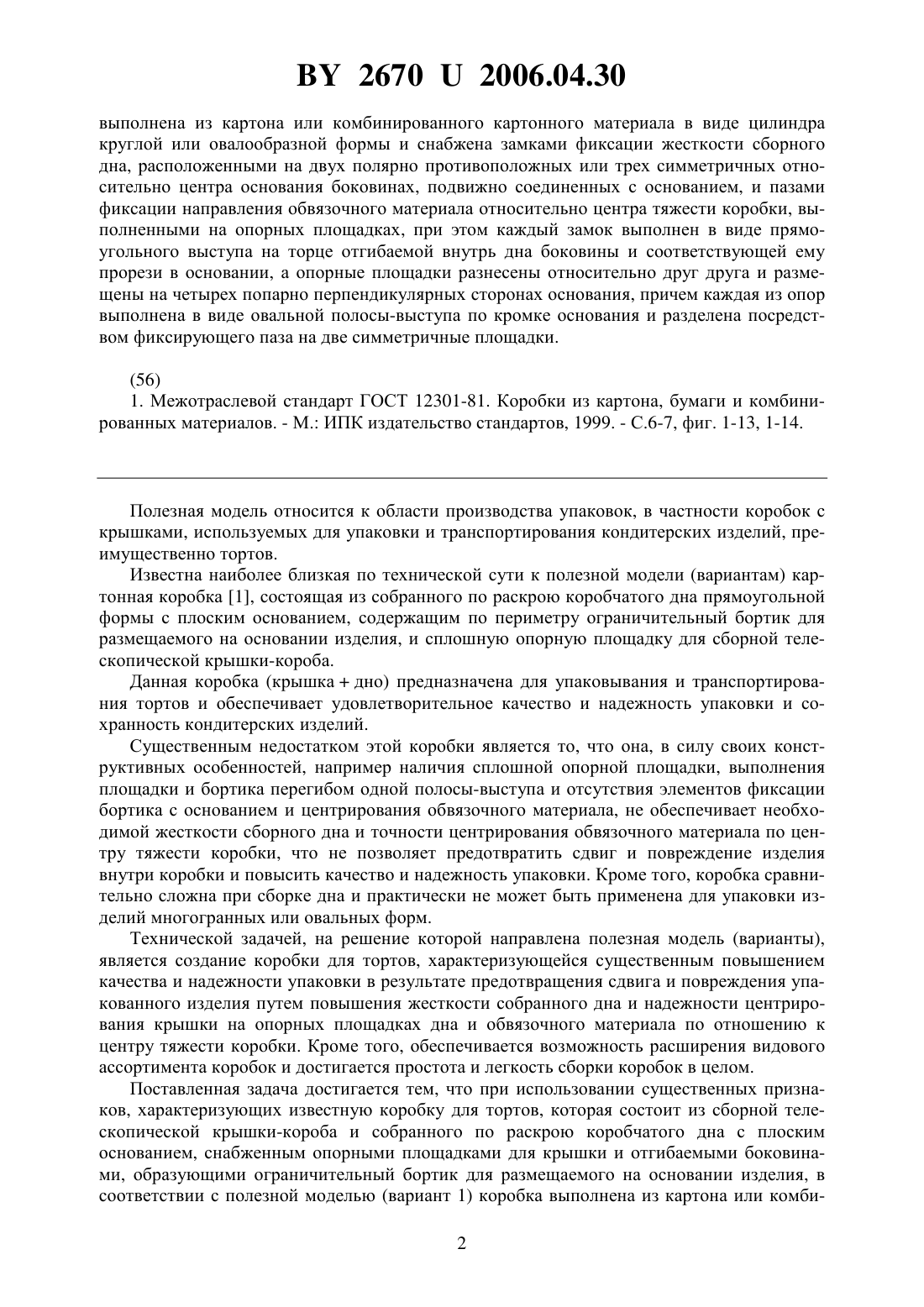

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОРОБКА ДЛЯ КОНДИТЕРСКИХ ИЗДЕЛИЙ (ВАРИАНТЫ)(71) Заявитель Республиканское унитарное производственное предприятие Витебский картонажно-полиграфический комбинат(72) Авторы Глиган Алла Васильевна Борисенков Виктор Николаевич Ермак Галина Иосифовна(73) Патентообладатель Республиканское унитарное производственное предприятие Витебский картонажно-полиграфический комбинат(57) 1. Коробка для кондитерских изделий, состоящая из сборной телескопической крышки-короба и собранного по раскрою коробчатого дна с плоским основанием, снабженным опорными площадками для крышки и отгибаемыми боковинами, образующими ограничительный бортик для размещаемого на основании изделия, отличающаяся тем, что она выполнена из картона или комбинированного картонного материала в виде призмы с четным количеством боковых граней-стенок и снабжена замками фиксации жесткости сборного дна, расположенными, как минимум, на двух полярно противоположных боковинах,подвижно соединенных с основанием, и пазами фиксации направления обвязочного материала относительно центра тяжести коробки, выполненными на опорных площадках, при этом каждый замок выполнен в виде прямоугольного выступа на торце отгибаемой внутрь дна боковины и соответствующей ему прорези в основании, а опорные площадки разнесены относительно друг друга и размещены на четырех попарно перпендикулярных сторонах основания, причем каждая из опор выполнена в виде удлиненной полосы-выступа по кромке основания и разделена посредством фиксирующего паза на две симметричные площадки. 2. Коробка для кондитерских изделий, состоящая из сборной телескопической крышки-короба и собранного по раскрою коробчатого дна с плоским основанием, снабженным опорными площадками для крышки и отгибаемыми боковинами, образующими ограничительный бортик для размещаемого на основании изделия, отличающаяся тем, что она 26702006.04.30 выполнена из картона или комбинированного картонного материала в виде цилиндра круглой или овалообразной формы и снабжена замками фиксации жесткости сборного дна, расположенными на двух полярно противоположных или трех симметричных относительно центра основания боковинах, подвижно соединенных с основанием, и пазами фиксации направления обвязочного материала относительно центра тяжести коробки, выполненными на опорных площадках, при этом каждый замок выполнен в виде прямоугольного выступа на торце отгибаемой внутрь дна боковины и соответствующей ему прорези в основании, а опорные площадки разнесены относительно друг друга и размещены на четырех попарно перпендикулярных сторонах основания, причем каждая из опор выполнена в виде овальной полосы-выступа по кромке основания и разделена посредством фиксирующего паза на две симметричные площадки.(56) 1. Межотраслевой стандарт ГОСТ 12301-81. Коробки из картона, бумаги и комбинированных материалов. - М. ИПК издательство стандартов, 1999. - С.6-7, фиг. 1-13, 1-14. Полезная модель относится к области производства упаковок, в частности коробок с крышками, используемых для упаковки и транспортирования кондитерских изделий, преимущественно тортов. Известна наиболее близкая по технической сути к полезной модели (вариантам) картонная коробка 1, состоящая из собранного по раскрою коробчатого дна прямоугольной формы с плоским основанием, содержащим по периметру ограничительный бортик для размещаемого на основании изделия, и сплошную опорную площадку для сборной телескопической крышки-короба. Данная коробка (крышкадно) предназначена для упаковывания и транспортирования тортов и обеспечивает удовлетворительное качество и надежность упаковки и сохранность кондитерских изделий. Существенным недостатком этой коробки является то, что она, в силу своих конструктивных особенностей, например наличия сплошной опорной площадки, выполнения площадки и бортика перегибом одной полосы-выступа и отсутствия элементов фиксации бортика с основанием и центрирования обвязочного материала, не обеспечивает необходимой жесткости сборного дна и точности центрирования обвязочного материала по центру тяжести коробки, что не позволяет предотвратить сдвиг и повреждение изделия внутри коробки и повысить качество и надежность упаковки. Кроме того, коробка сравнительно сложна при сборке дна и практически не может быть применена для упаковки изделий многогранных или овальных форм. Технической задачей, на решение которой направлена полезная модель (варианты),является создание коробки для тортов, характеризующейся существенным повышением качества и надежности упаковки в результате предотвращения сдвига и повреждения упакованного изделия путем повышения жесткости собранного дна и надежности центрирования крышки на опорных площадках дна и обвязочного материала по отношению к центру тяжести коробки. Кроме того, обеспечивается возможность расширения видового ассортимента коробок и достигается простота и легкость сборки коробок в целом. Поставленная задача достигается тем, что при использовании существенных признаков, характеризующих известную коробку для тортов, которая состоит из сборной телескопической крышки-короба и собранного по раскрою коробчатого дна с плоским основанием, снабженным опорными площадками для крышки и отгибаемыми боковинами, образующими ограничительный бортик для размещаемого на основании изделия, в соответствии с полезной моделью (вариант 1) коробка выполнена из картона или комби 2 26702006.04.30 нированного картонного материала в виде призмы с четным количеством боковых гранейстенок и снабжена замками фиксации жесткости сборного дна, расположенными, как минимум, на двух полярно противоположных боковинах, подвижно связанных с основанием,и пазами фиксации направления обвязочного материала относительно центра тяжести коробки, выполненными на опорных площадках, при этом каждый замок выполнен в виде прямоугольного выступа на торце отгибаемой внутрь дна боковины и соответствующей ему прорези в основании, а опорные площадки разнесены относительно друг друга и размещены на четырех попарно перпендикулярных сторонах основания, причем каждая из опор выполнена в виде удлиненной полосы-выступа по кромке основания и разделена посредством фиксирующего паза на две симметричные площадки. Также поставленная задача достигается тем, что при использовании существенных признаков, характеризующих известную коробку для торта, которая состоит из сборной телескопической крышки-короба и собранного по раскрою коробчатого дна с плоским основанием, снабженным опорными площадками для крышки и отгибаемыми боковинами,образующими ограничительный бортик для размещаемого на основании изделия, в соответствии с полезной моделью (вариант 2) коробка выполнена из картона или комбинированного картонного материала в виде цилиндра круглой или овалообразной формы и снабжена замками фиксации жесткости сборного дна, расположенными на двух полярно противоположных или трех симметричных относительно центра основания боковинах, подвижно соединенных с основанием, и пазами фиксации направления обвязочного материала относительно центра тяжести коробки, выполненными на опорных площадках, при этом каждый замок выполнен в виде прямоугольного выступа на торце отгибаемой внутрь дна боковины и соответствующей ему прорези в основании, а опорные площадки разнесены относительно друг друга и размещены на четырех попарно перпендикулярных сторонах основания, причем каждая из опор выполнена в виде овальной полосы-выступа по кромке основания и разделена посредством фиксирующего паза на две симметричные площадки. Сопоставительный анализ показывает, что предлагаемая коробка (вариант 1) отличается от прототипа выполнением в виде многогранных призм и наличием опорных площадок в виде удлиненных пластин-выступов, а по варианту 2 выполнением в виде цилиндров и опорной площадкой в виде овальной полосы-выступа, при этом в обоих вариантах иное выполнение дна, которое снабжено замками жесткости и элементами фиксации направления обвязочного материала, что свидетельствует о наличии признаков, отличающих полезную модель (варианты) от прототипа. В данном случае оснащение коробки замками фиксации жесткости сборного дна,опорных площадок пазами фиксации направления обвязочного материала, а также разнесение опор относительно друг друга и размещение замков на боковинах бортика, подвижно соединенных с основанием, обеспечивает высокую прочность дна и посадки крышки на опорные площадки, что способствует высокому качеству и надежности упаковки, сохранности изделий при транспортировке, а также возможности получения коробок новых типо-видов и форм, что в свою очередь подтверждает возможность промышленного применения коробки и достижение нового технического результата. Техническая сущность полезной модели (вариантов) подтверждается чертежом, где на фиг. 1 показан общий вид сборного дна прямоугольной коробки без крышки (вариант 1),на фиг. 2 - то же для цилиндрической круглой формы коробки (вариант 2). Заявляемая коробка по варианту 1 (фиг. 1), как пример, содержит прямоугольную телескопическую сборную крышку-короб (на чертеже не показана) и собранное по раскрою четырехгранное коробчатое дно 1, изготовленное из картона или микрогофрокартона. Дно 1 состоит из плоского основания 2, отгибаемых по линиям 3 сгиба по периметру основания 2, боковин (граней) 4, образующих в сборе вертикальный прямоугольный ограничительный бортик, опорных площадок 5, являющихся полосами-выступами основания 2 за боковины 4, центрирующих пазов 6 на площадках 5 и замков фиксации жесткости 3 26702006.04.30 сборного дна 1, включающих прямоугольные выступы 7 на торцах боковин 4 и соответствующие им прорези 8 в основании 2. Дно 1 собирается путем последовательных перегибов раскроя по линиям 3 сгиба, при этом площадки 5 располагаются на четырех попарно перпендикулярных сторонах основания 2 и разделены пазами 6 на две части каждая, а замки жесткости выполнены на двух парах полярно противоположных боковинах 4. Крышка-короб собирается по раскрою известным образом. Коробка по варианту 2 (фиг. 2), как пример, содержит круглую телескопическую сборную крышку-короб (на чертеже не показана) и собранное по раскрою кругообразное коробчатое дно 1, изготавливаемое из картона или микрогофрокартона. Дно 1 состоит из плоского основания 2, отгибаемых по линиям 3 сгиба по периметру основания 2 боковин (граней) 4, образующих в сборе вертикальный многоугольный приближающийся к окружности ограничительный бортик, опорных площадок 5, являющихся овалами-выступами основания 2 за боковины 4, центрирующих пазов 6 на площадках 5 и замков фиксации жесткости сборного дна 1, включающими прямоугольные выступы 7 на торцах боковины 4 и соответствующие им прорези 8 в основании 2. Дно 1 собирается путем последовательных перегибов деталей раскроя по линиям 3 сгиба. При этом площадки 5 располагаются на четырех попарно перпендикулярных сторонах основания 2 и разделены между пазами 6 на две равные части, а замки жесткости выполнены на трех симметричных относительно центра основания 2 боковинах 4, подвижно соединенных с ним. Коробка-короб собирается известным образом. Описываемые коробки (варианты) эксплуатируются следующим образом. На основание 2 собранного дна 1 укладываются кондитерские изделия, например, торты, и закрываются крышкой. Крышка опирается на опорные площадки 5, расположенные с четырех сторон дна 1. При этом собранная коробка (крышкадно) прочно фиксируется обвязочным материалом, удерживаемым и направляемым к центру тяжести пазами 6, что в сочетании с ограничительным бортиком, состоящим из боковин 4, обеспечивает надежную и качественную упаковку изделия, а также высокую прочность дна 1 и коробки в целом в результате жесткого соединения бортика с основанием 2 посредством замков фиксации жесткости сборного дна. Экспериментально подтверждено, что предлагаемая коробка (варианты) в сравнении с прототипом более эффективна для упаковки кондитерских изделий различных форм. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
