Коробка для упаковки игры

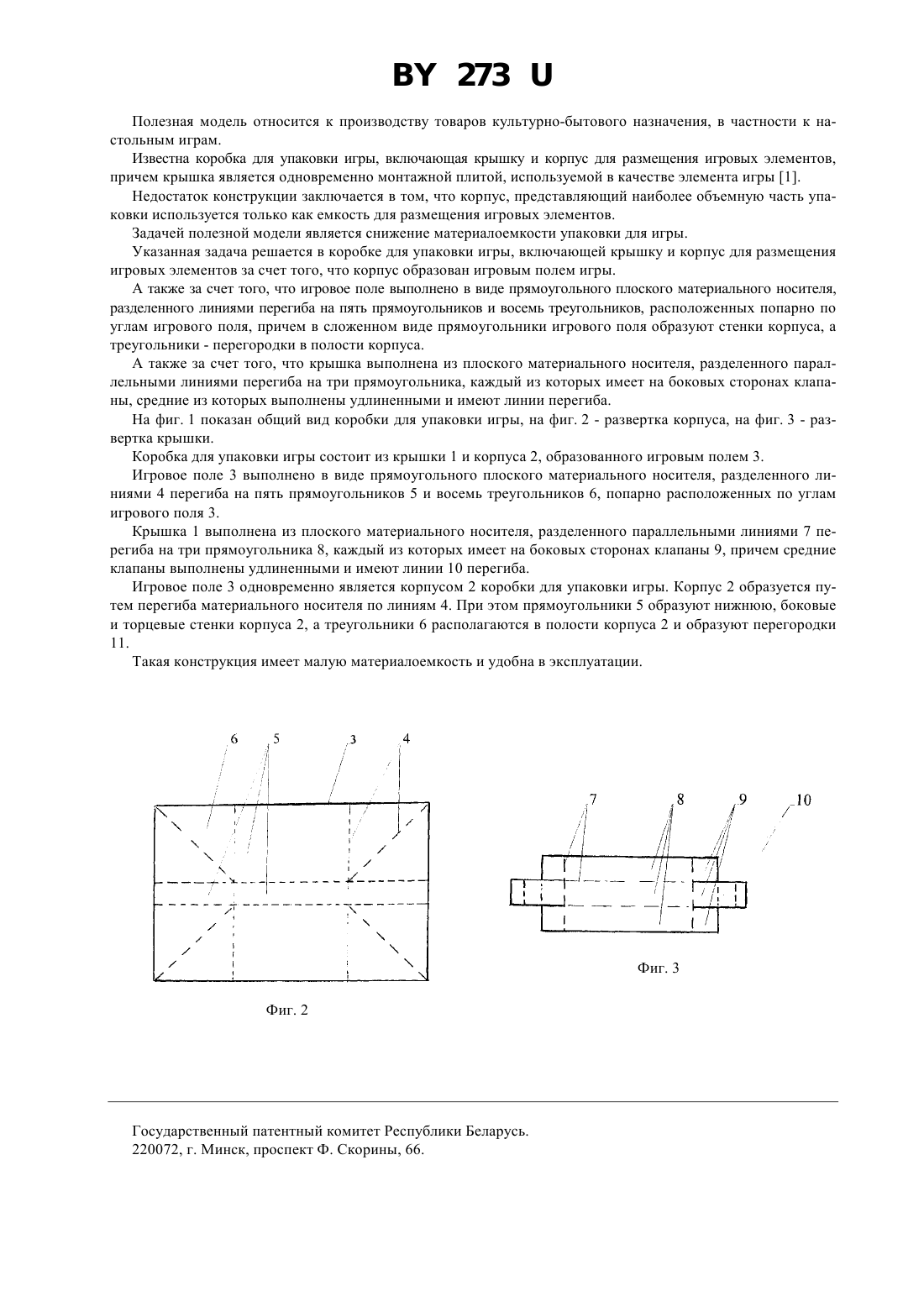

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ КОРОБКА ДЛЯ УПАКОВКИ ИГРЫ(57) 1. Коробка для упаковки игры, включающая крышку и корпус для размещения игровых элементов, отличающаяся тем, что корпус образован игровым полем игры. 2. Коробка по п. 1, отличающаяся тем, что игровое поле выполнено в виде прямоугольного плоского материального носителя, разделенного линиями перегиба на пять прямоугольников и, расположенных попарно по углам игрового поля, восемь треугольников, причем в сложенном виде прямоугольники игрового поля образуют стенки корпуса, а треугольники - перегородки в полости корпуса. 3. Коробка по одному из пп. 1,2, отличающаяся тем, что крышка выполнена из плоского материального носителя, разделенного параллельными линиями перегиба на три прямоугольника, каждый из которых имеет на боковых сторонах клапаны, причем средние из которых выполнены удлиненными и имеют линии перегиба. 273 Полезная модель относится к производству товаров культурно-бытового назначения, в частности к настольным играм. Известна коробка для упаковки игры, включающая крышку и корпус для размещения игровых элементов,причем крышка является одновременно монтажной плитой, используемой в качестве элемента игры 1. Недостаток конструкции заключается в том, что корпус, представляющий наиболее объемную часть упаковки используется только как емкость для размещения игровых элементов. Задачей полезной модели является снижение материалоемкости упаковки для игры. Указанная задача решается в коробке для упаковки игры, включающей крышку и корпус для размещения игровых элементов за счет того, что корпус образован игровым полем игры. А также за счет того, что игровое поле выполнено в виде прямоугольного плоского материального носителя,разделенного линиями перегиба на пять прямоугольников и восемь треугольников, расположенных попарно по углам игрового поля, причем в сложенном виде прямоугольники игрового поля образуют стенки корпуса, а треугольники - перегородки в полости корпуса. А также за счет того, что крышка выполнена из плоского материального носителя, разделенного параллельными линиями перегиба на три прямоугольника, каждый из которых имеет на боковых сторонах клапаны, средние из которых выполнены удлиненными и имеют линии перегиба. На фиг. 1 показан общий вид коробки для упаковки игры, на фиг. 2 - развертка корпуса, на фиг. 3 - развертка крышки. Коробка для упаковки игры состоит из крышки 1 и корпуса 2, образованного игровым полем 3. Игровое поле 3 выполнено в виде прямоугольного плоского материального носителя, разделенного линиями 4 перегиба на пять прямоугольников 5 и восемь треугольников 6, попарно расположенных по углам игрового поля 3. Крышка 1 выполнена из плоского материального носителя, разделенного параллельными линиями 7 перегиба на три прямоугольника 8, каждый из которых имеет на боковых сторонах клапаны 9, причем средние клапаны выполнены удлиненными и имеют линии 10 перегиба. Игровое поле 3 одновременно является корпусом 2 коробки для упаковки игры. Корпус 2 образуется путем перегиба материального носителя по линиям 4. При этом прямоугольники 5 образуют нижнюю, боковые и торцевые стенки корпуса 2, а треугольники 6 располагаются в полости корпуса 2 и образуют перегородки 11. Такая конструкция имеет малую материалоемкость и удобна в эксплуатации. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
