Механизм улавливания ленточной пилы при обрыве

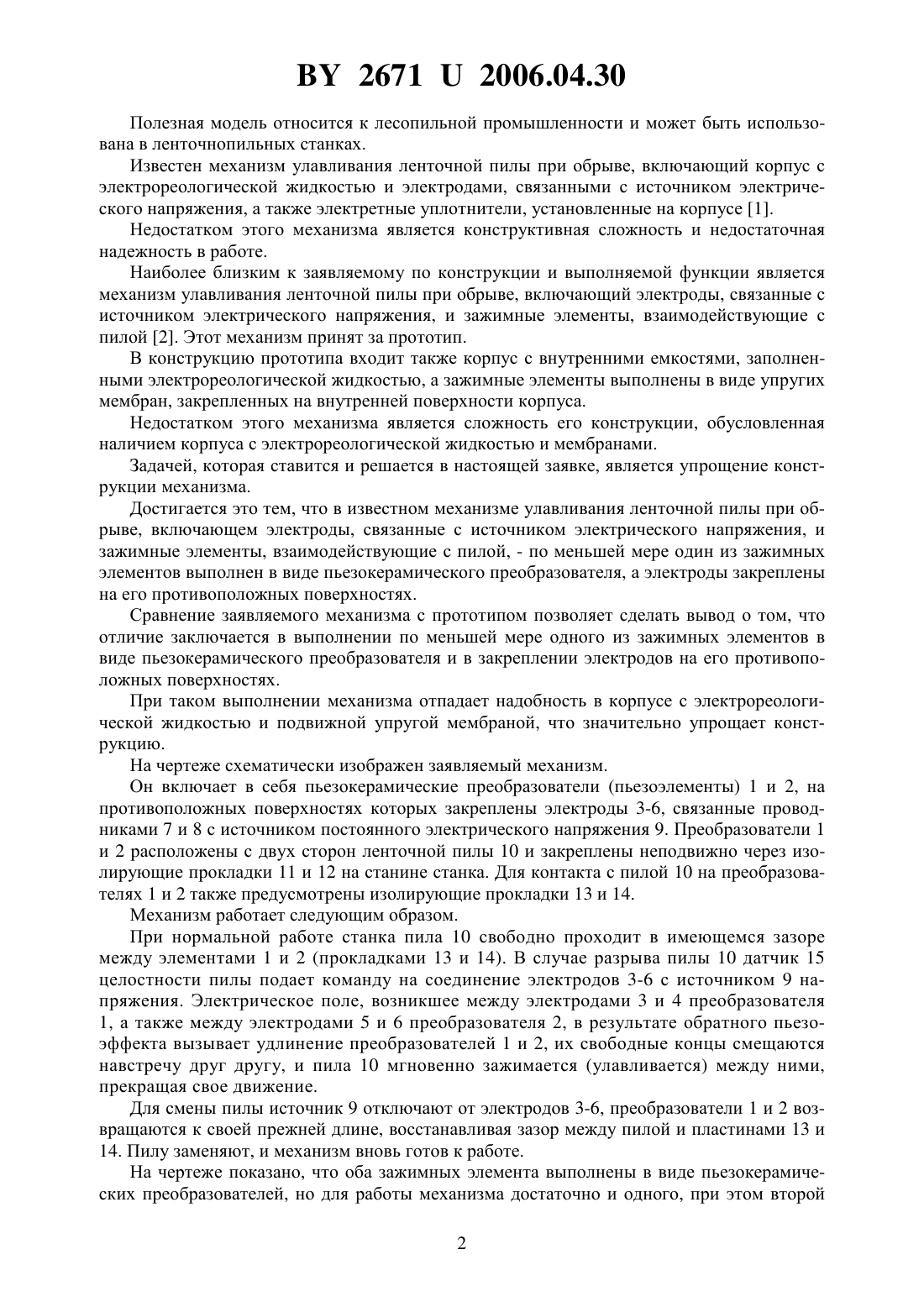

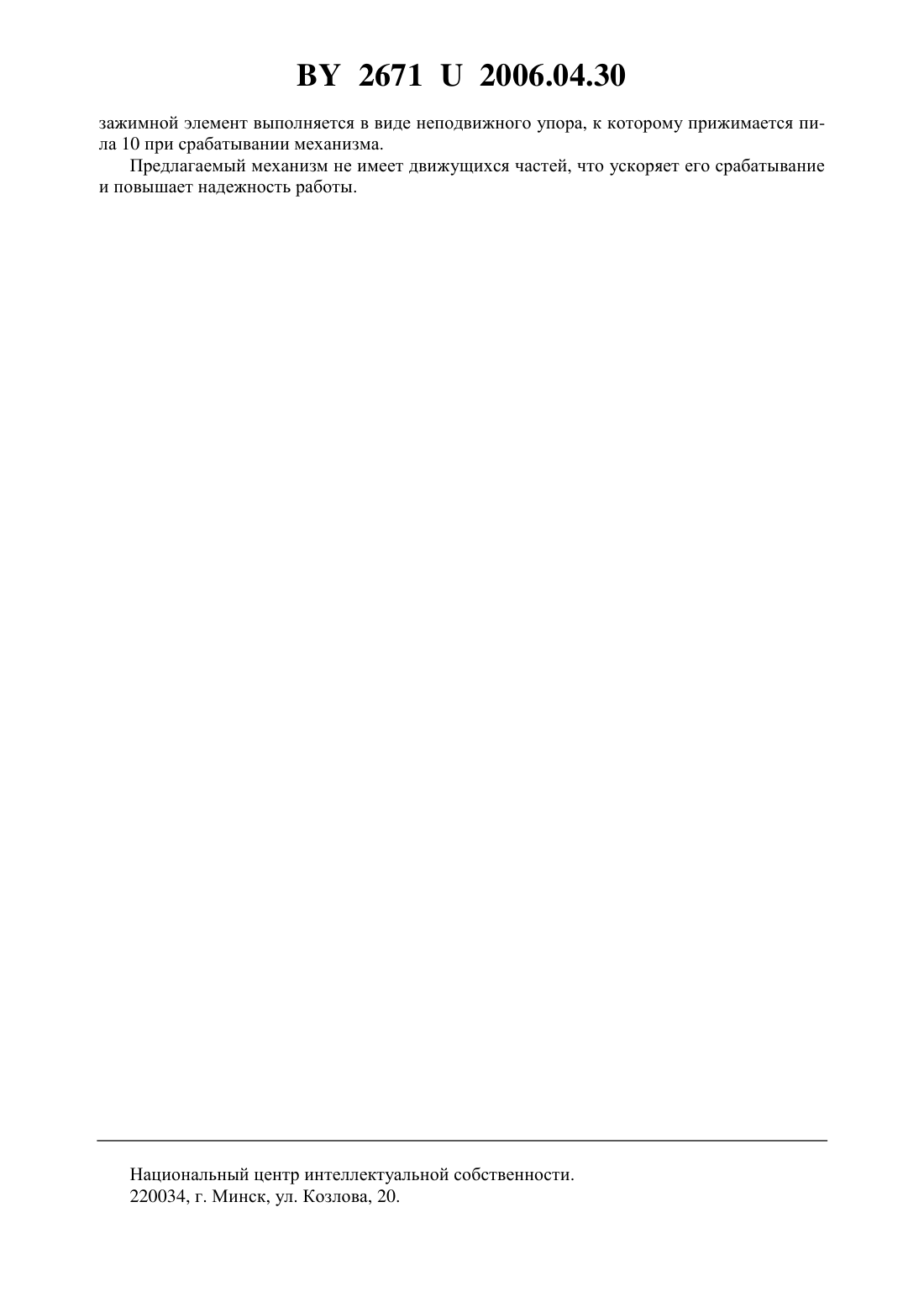

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МЕХАНИЗМ УЛАВЛИВАНИЯ ЛЕНТОЧНОЙ ПИЛЫ ПРИ ОБРЫВЕ(72) Авторы Годзданкер Соломон Борисович Годзданкер Михаил Соломонович Годзданкер Вадим Соломонович Пущанская Инна Иосифовна Курузо Виктория Викторовна(57) Механизм улавливания ленточной пилы при обрыве, включающий электроды, связанные с источником электрического напряжения, и зажимные элементы, взаимодействующие с пилой, отличающийся тем, что по меньшей мере один из зажимных элементов выполнен в виде пьезокерамического преобразователя, а электроды закреплены на его противоположных поверхностях. 26712006.04.30 Полезная модель относится к лесопильной промышленности и может быть использована в ленточнопильных станках. Известен механизм улавливания ленточной пилы при обрыве, включающий корпус с электрореологической жидкостью и электродами, связанными с источником электрического напряжения, а также электретные уплотнители, установленные на корпусе 1. Недостатком этого механизма является конструктивная сложность и недостаточная надежность в работе. Наиболее близким к заявляемому по конструкции и выполняемой функции является механизм улавливания ленточной пилы при обрыве, включающий электроды, связанные с источником электрического напряжения, и зажимные элементы, взаимодействующие с пилой 2. Этот механизм принят за прототип. В конструкцию прототипа входит также корпус с внутренними емкостями, заполненными электрореологической жидкостью, а зажимные элементы выполнены в виде упругих мембран, закрепленных на внутренней поверхности корпуса. Недостатком этого механизма является сложность его конструкции, обусловленная наличием корпуса с электрореологической жидкостью и мембранами. Задачей, которая ставится и решается в настоящей заявке, является упрощение конструкции механизма. Достигается это тем, что в известном механизме улавливания ленточной пилы при обрыве, включающем электроды, связанные с источником электрического напряжения, и зажимные элементы, взаимодействующие с пилой, - по меньшей мере один из зажимных элементов выполнен в виде пьезокерамического преобразователя, а электроды закреплены на его противоположных поверхностях. Сравнение заявляемого механизма с прототипом позволяет сделать вывод о том, что отличие заключается в выполнении по меньшей мере одного из зажимных элементов в виде пьезокерамического преобразователя и в закреплении электродов на его противоположных поверхностях. При таком выполнении механизма отпадает надобность в корпусе с электрореологической жидкостью и подвижной упругой мембраной, что значительно упрощает конструкцию. На чертеже схематически изображен заявляемый механизм. Он включает в себя пьезокерамические преобразователи (пьезоэлементы) 1 и 2, на противоположных поверхностях которых закреплены электроды 3-6, связанные проводниками 7 и 8 с источником постоянного электрического напряжения 9. Преобразователи 1 и 2 расположены с двух сторон ленточной пилы 10 и закреплены неподвижно через изолирующие прокладки 11 и 12 на станине станка. Для контакта с пилой 10 на преобразователях 1 и 2 также предусмотрены изолирующие прокладки 13 и 14. Механизм работает следующим образом. При нормальной работе станка пила 10 свободно проходит в имеющемся зазоре между элементами 1 и 2 (прокладками 13 и 14). В случае разрыва пилы 10 датчик 15 целостности пилы подает команду на соединение электродов 3-6 с источником 9 напряжения. Электрическое поле, возникшее между электродами 3 и 4 преобразователя 1, а также между электродами 5 и 6 преобразователя 2, в результате обратного пьезоэффекта вызывает удлинение преобразователей 1 и 2, их свободные концы смещаются навстречу друг другу, и пила 10 мгновенно зажимается (улавливается) между ними,прекращая свое движение. Для смены пилы источник 9 отключают от электродов 3-6, преобразователи 1 и 2 возвращаются к своей прежней длине, восстанавливая зазор между пилой и пластинами 13 и 14. Пилу заменяют, и механизм вновь готов к работе. На чертеже показано, что оба зажимных элемента выполнены в виде пьезокерамических преобразователей, но для работы механизма достаточно и одного, при этом второй 2 26712006.04.30 зажимной элемент выполняется в виде неподвижного упора, к которому прижимается пила 10 при срабатывании механизма. Предлагаемый механизм не имеет движущихся частей, что ускоряет его срабатывание и повышает надежность работы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
