Коробка для сигарет

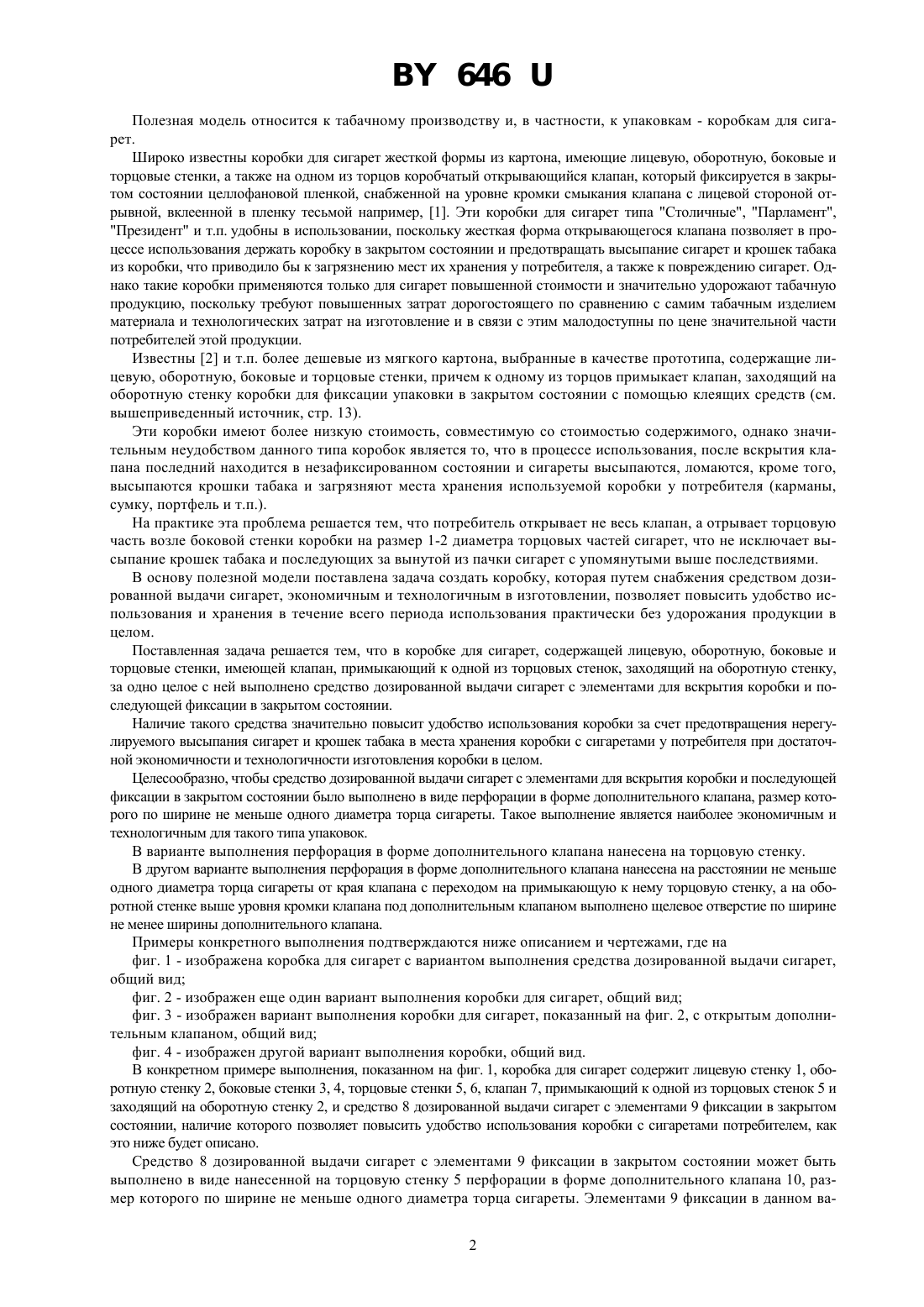

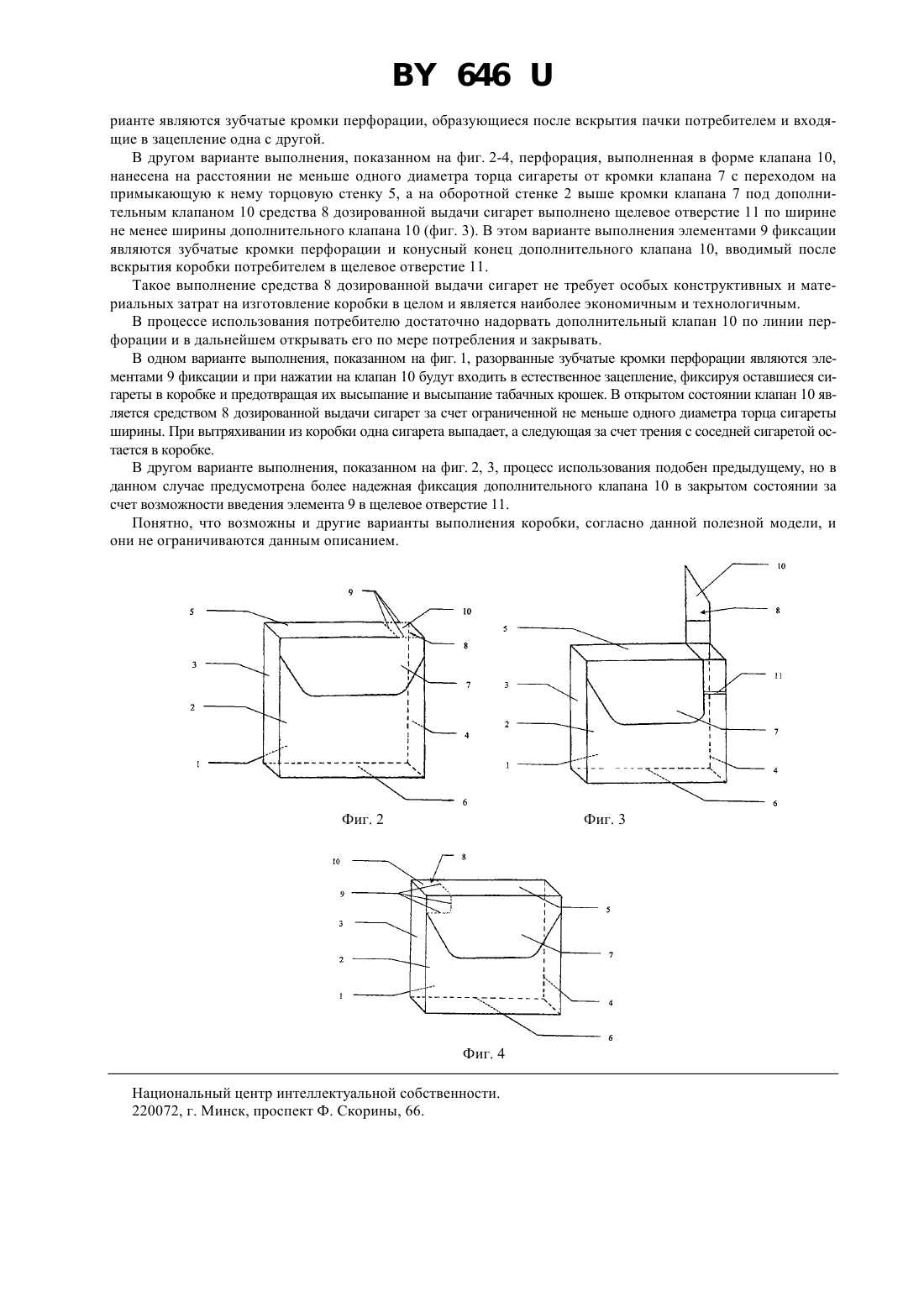

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(57) 1. Коробка для сигарет, содержащая лицевую, оборотную, боковые и торцовую стенки, имеющая клапан,примыкающий к одной из торцовых стенок, заходящий на оборотную стенку, отличающаяся тем, что в ней за одно целое выполнено средство для дозированной выдачи сигарет с элементами для вскрытия коробки и последующей фиксации в закрытом состоянии. 2. Коробка для сигарет по п. 1, отличающаяся тем, что средство для дозированной выдачи сигарет с элементами для вскрытия и последующей фиксации в закрытом состоянии выполнено в виде перфорации в форме дополнительного клапана. 3. Коробка для сигарет по любому из пп. 1, 2, отличающаяся тем, что перфорация в форме дополнительного клапана нанесена на расстоянии не меньше одного диаметра торца сигареты от края клапана с переходом на примыкающую к нему торцовую стенку, а на оборотной стенке выше уровня кромки клапана под дополнительным клапаном выполнено щелевое отверстие по ширине не менее ширины дополнительного клапана.(56) 1. Сигареты общие технические условия. ГОСТ 3935-81. Госкомитет по стандартам. - М., 1988. - С. 12. 2. Коробки для сигарет типа Прима, т, Астра (прототип). 646 Полезная модель относится к табачному производству и, в частности, к упаковкам - коробкам для сигарет. Широко известны коробки для сигарет жесткой формы из картона, имеющие лицевую, оборотную, боковые и торцовые стенки, а также на одном из торцов коробчатый открывающийся клапан, который фиксируется в закрытом состоянии целлофановой пленкой, снабженной на уровне кромки смыкания клапана с лицевой стороной отрывной, вклеенной в пленку тесьмой например, 1. Эти коробки для сигарет типа Столичные, Парламент,Президент и т.п. удобны в использовании, поскольку жесткая форма открывающегося клапана позволяет в процессе использования держать коробку в закрытом состоянии и предотвращать высыпание сигарет и крошек табака из коробки, что приводило бы к загрязнению мест их хранения у потребителя, а также к повреждению сигарет. Однако такие коробки применяются только для сигарет повышенной стоимости и значительно удорожают табачную продукцию, поскольку требуют повышенных затрат дорогостоящего по сравнению с самим табачным изделием материала и технологических затрат на изготовление и в связи с этим малодоступны по цене значительной части потребителей этой продукции. Известны 2 и т.п. более дешевые из мягкого картона, выбранные в качестве прототипа, содержащие лицевую, оборотную, боковые и торцовые стенки, причем к одному из торцов примыкает клапан, заходящий на оборотную стенку коробки для фиксации упаковки в закрытом состоянии с помощью клеящих средств (см. вышеприведенный источник, стр. 13). Эти коробки имеют более низкую стоимость, совместимую со стоимостью содержимого, однако значительным неудобством данного типа коробок является то, что в процессе использования, после вскрытия клапана последний находится в незафиксированном состоянии и сигареты высыпаются, ломаются, кроме того,высыпаются крошки табака и загрязняют места хранения используемой коробки у потребителя (карманы,сумку, портфель и т.п.). На практике эта проблема решается тем, что потребитель открывает не весь клапан, а отрывает торцовую часть возле боковой стенки коробки на размер 1-2 диаметра торцовых частей сигарет, что не исключает высыпание крошек табака и последующих за вынутой из пачки сигарет с упомянутыми выше последствиями. В основу полезной модели поставлена задача создать коробку, которая путем снабжения средством дозированной выдачи сигарет, экономичным и технологичным в изготовлении, позволяет повысить удобство использования и хранения в течение всего периода использования практически без удорожания продукции в целом. Поставленная задача решается тем, что в коробке для сигарет, содержащей лицевую, оборотную, боковые и торцовые стенки, имеющей клапан, примыкающий к одной из торцовых стенок, заходящий на оборотную стенку,за одно целое с ней выполнено средство дозированной выдачи сигарет с элементами для вскрытия коробки и последующей фиксации в закрытом состоянии. Наличие такого средства значительно повысит удобство использования коробки за счет предотвращения нерегулируемого высыпания сигарет и крошек табака в места хранения коробки с сигаретами у потребителя при достаточной экономичности и технологичности изготовления коробки в целом. Целесообразно, чтобы средство дозированной выдачи сигарет с элементами для вскрытия коробки и последующей фиксации в закрытом состоянии было выполнено в виде перфорации в форме дополнительного клапана, размер которого по ширине не меньше одного диаметра торца сигареты. Такое выполнение является наиболее экономичным и технологичным для такого типа упаковок. В варианте выполнения перфорация в форме дополнительного клапана нанесена на торцовую стенку. В другом варианте выполнения перфорация в форме дополнительного клапана нанесена на расстоянии не меньше одного диаметра торца сигареты от края клапана с переходом на примыкающую к нему торцовую стенку, а на оборотной стенке выше уровня кромки клапана под дополнительным клапаном выполнено щелевое отверстие по ширине не менее ширины дополнительного клапана. Примеры конкретного выполнения подтверждаются ниже описанием и чертежами, где на фиг. 1 - изображена коробка для сигарет с вариантом выполнения средства дозированной выдачи сигарет,общий вид фиг. 2 - изображен еще один вариант выполнения коробки для сигарет, общий вид фиг. 3 - изображен вариант выполнения коробки для сигарет, показанный на фиг. 2, с открытым дополнительным клапаном, общий вид фиг. 4 - изображен другой вариант выполнения коробки, общий вид. В конкретном примере выполнения, показанном на фиг. 1, коробка для сигарет содержит лицевую стенку 1, оборотную стенку 2, боковые стенки 3, 4, торцовые стенки 5, 6, клапан 7, примыкающий к одной из торцовых стенок 5 и заходящий на оборотную стенку 2, и средство 8 дозированной выдачи сигарет с элементами 9 фиксации в закрытом состоянии, наличие которого позволяет повысить удобство использования коробки с сигаретами потребителем, как это ниже будет описано. Средство 8 дозированной выдачи сигарет с элементами 9 фиксации в закрытом состоянии может быть выполнено в виде нанесенной на торцовую стенку 5 перфорации в форме дополнительного клапана 10, размер которого по ширине не меньше одного диаметра торца сигареты. Элементами 9 фиксации в данном ва 2 646 рианте являются зубчатые кромки перфорации, образующиеся после вскрытия пачки потребителем и входящие в зацепление одна с другой. В другом варианте выполнения, показанном на фиг. 2-4, перфорация, выполненная в форме клапана 10,нанесена на расстоянии не меньше одного диаметра торца сигареты от кромки клапана 7 с переходом на примыкающую к нему торцовую стенку 5, а на оборотной стенке 2 выше кромки клапана 7 под дополнительным клапаном 10 средства 8 дозированной выдачи сигарет выполнено щелевое отверстие 11 по ширине не менее ширины дополнительного клапана 10 (фиг. 3). В этом варианте выполнения элементами 9 фиксации являются зубчатые кромки перфорации и конусный конец дополнительного клапана 10, вводимый после вскрытия коробки потребителем в щелевое отверстие 11. Такое выполнение средства 8 дозированной выдачи сигарет не требует особых конструктивных и материальных затрат на изготовление коробки в целом и является наиболее экономичным и технологичным. В процессе использования потребителю достаточно надорвать дополнительный клапан 10 по линии перфорации и в дальнейшем открывать его по мере потребления и закрывать. В одном варианте выполнения, показанном на фиг. 1, разорванные зубчатые кромки перфорации являются элементами 9 фиксации и при нажатии на клапан 10 будут входить в естественное зацепление, фиксируя оставшиеся сигареты в коробке и предотвращая их высыпание и высыпание табачных крошек. В открытом состоянии клапан 10 является средством 8 дозированной выдачи сигарет за счет ограниченной не меньше одного диаметра торца сигареты ширины. При вытряхивании из коробки одна сигарета выпадает, а следующая за счет трения с соседней сигаретой остается в коробке. В другом варианте выполнения, показанном на фиг. 2, 3, процесс использования подобен предыдущему, но в данном случае предусмотрена более надежная фиксация дополнительного клапана 10 в закрытом состоянии за счет возможности введения элемента 9 в щелевое отверстие 11. Понятно, что возможны и другие варианты выполнения коробки, согласно данной полезной модели, и они не ограничиваются данным описанием. Фиг. 4 Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
