Пульт двери подъезда

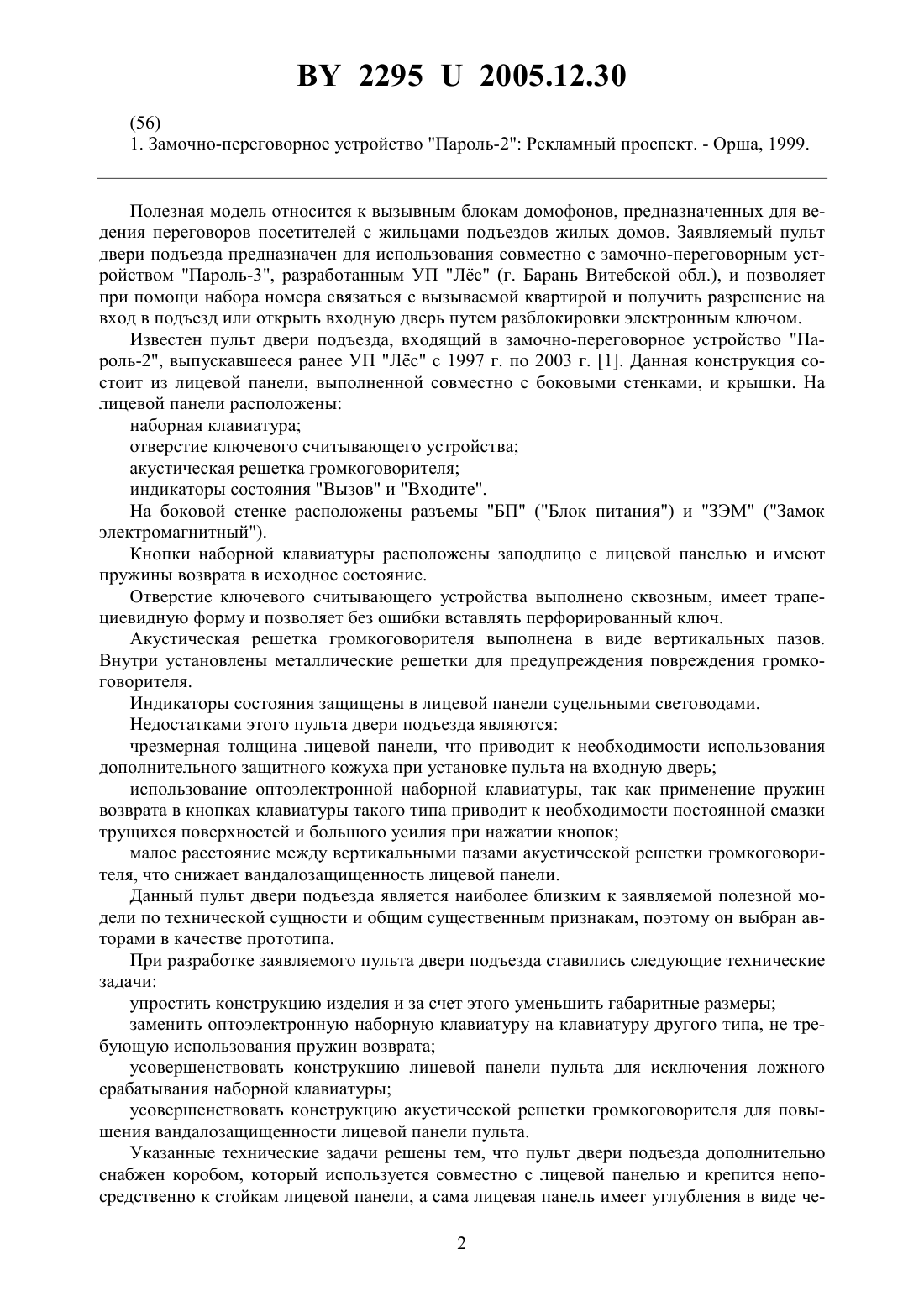

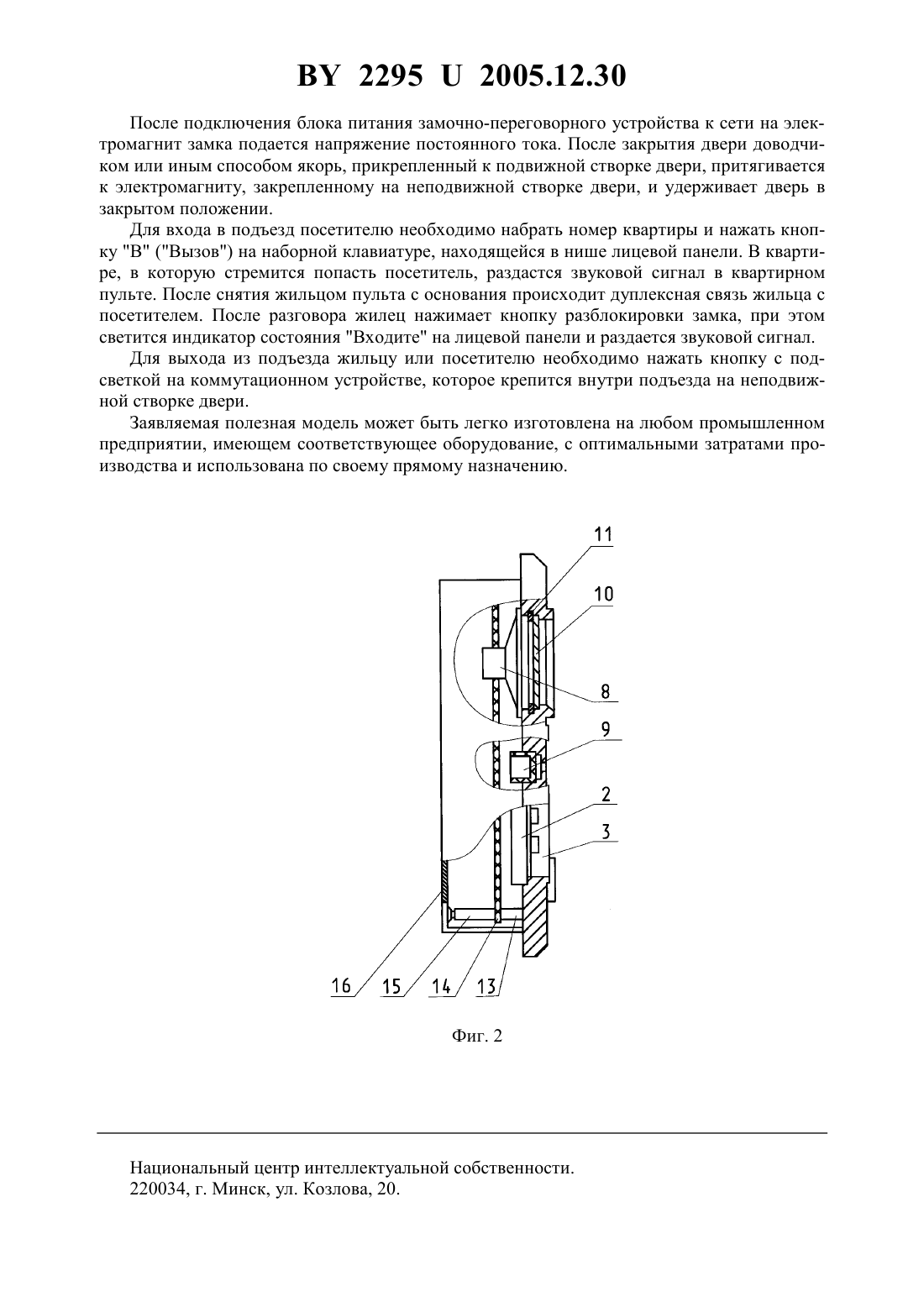

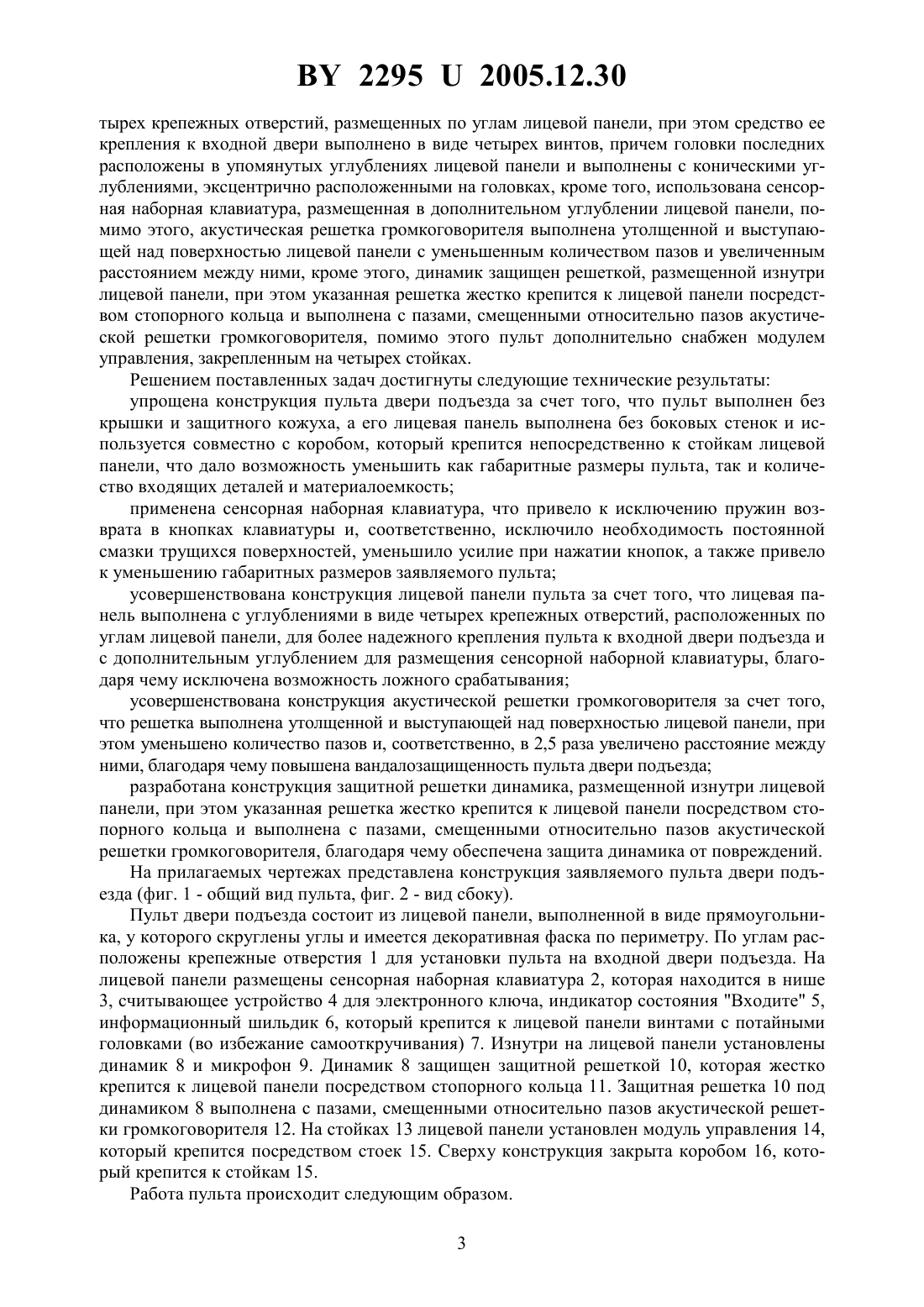

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское производственное унитарное предприятие Лс(72) Авторы Мисник Виктор Николаевич Смолярова Лариса Николаевна Михаленок Виктор Валентинович(73) Патентообладатель Республиканское производственное унитарное предприятие Лс(57) Пульт двери подъезда, содержащий лицевую панель, отличающийся тем, что он дополнительно снабжен коробом, который используется совместно с лицевой панелью и крепится непосредственно к стойкам лицевой панели, а сама лицевая панель имеет углубления в виде четырех крепежных отверстий, размещенных по углам лицевой панели, при этом средство ее крепления к входной двери выполнено в виде четырех винтов, причем головки последних расположены в упомянутых углублениях лицевой панели и выполнены с коническими углублениями, эксцентрично расположенными на головках, кроме того,использована сенсорная наборная клавиатура, размещенная в дополнительном углублении лицевой панели, помимо этого, акустическая решетка громкоговорителя выполнена утолщенной и выступающей над поверхностью лицевой панели с уменьшенным количеством пазов и увеличенным расстоянием между ними, кроме этого, динамик защищен решеткой,размещенной изнутри лицевой панели, при этом указанная решетка жестко крепится к лицевой панели посредством стопорного кольца и выполнена с пазами, смещенными относительно пазов акустической решетки громкоговорителя, помимо этого пульт дополнительно снабжен модулем управления, закрепленным на четырех стойках.(56) 1. Замочно-переговорное устройство Пароль-2 Рекламный проспект. - Орша, 1999. Полезная модель относится к вызывным блокам домофонов, предназначенных для ведения переговоров посетителей с жильцами подъездов жилых домов. Заявляемый пульт двери подъезда предназначен для использования совместно с замочно-переговорным устройством Пароль-3, разработанным УП Лс (г. Барань Витебской обл.), и позволяет при помощи набора номера связаться с вызываемой квартирой и получить разрешение на вход в подъезд или открыть входную дверь путем разблокировки электронным ключом. Известен пульт двери подъезда, входящий в замочно-переговорное устройство Пароль-2, выпускавшееся ранее УП Лс с 1997 г. по 2003 г. 1. Данная конструкция состоит из лицевой панели, выполненной совместно с боковыми стенками, и крышки. На лицевой панели расположены наборная клавиатура отверстие ключевого считывающего устройства акустическая решетка громкоговорителя индикаторы состояния Вызов и Входите. На боковой стенке расположены разъемы БП (Блок питания) и ЗЭМ (Замок электромагнитный). Кнопки наборной клавиатуры расположены заподлицо с лицевой панелью и имеют пружины возврата в исходное состояние. Отверстие ключевого считывающего устройства выполнено сквозным, имеет трапециевидную форму и позволяет без ошибки вставлять перфорированный ключ. Акустическая решетка громкоговорителя выполнена в виде вертикальных пазов. Внутри установлены металлические решетки для предупреждения повреждения громкоговорителя. Индикаторы состояния защищены в лицевой панели суцельными световодами. Недостатками этого пульта двери подъезда являются чрезмерная толщина лицевой панели, что приводит к необходимости использования дополнительного защитного кожуха при установке пульта на входную дверь использование оптоэлектронной наборной клавиатуры, так как применение пружин возврата в кнопках клавиатуры такого типа приводит к необходимости постоянной смазки трущихся поверхностей и большого усилия при нажатии кнопок малое расстояние между вертикальными пазами акустической решетки громкоговорителя, что снижает вандалозащищенность лицевой панели. Данный пульт двери подъезда является наиболее близким к заявляемой полезной модели по технической сущности и общим существенным признакам, поэтому он выбран авторами в качестве прототипа. При разработке заявляемого пульта двери подъезда ставились следующие технические задачи упростить конструкцию изделия и за счет этого уменьшить габаритные размеры заменить оптоэлектронную наборную клавиатуру на клавиатуру другого типа, не требующую использования пружин возврата усовершенствовать конструкцию лицевой панели пульта для исключения ложного срабатывания наборной клавиатуры усовершенствовать конструкцию акустической решетки громкоговорителя для повышения вандалозащищенности лицевой панели пульта. Указанные технические задачи решены тем, что пульт двери подъезда дополнительно снабжен коробом, который используется совместно с лицевой панелью и крепится непосредственно к стойкам лицевой панели, а сама лицевая панель имеет углубления в виде че 2 22952005.12.30 тырех крепежных отверстий, размещенных по углам лицевой панели, при этом средство ее крепления к входной двери выполнено в виде четырех винтов, причем головки последних расположены в упомянутых углублениях лицевой панели и выполнены с коническими углублениями, эксцентрично расположенными на головках, кроме того, использована сенсорная наборная клавиатура, размещенная в дополнительном углублении лицевой панели, помимо этого, акустическая решетка громкоговорителя выполнена утолщенной и выступающей над поверхностью лицевой панели с уменьшенным количеством пазов и увеличенным расстоянием между ними, кроме этого, динамик защищен решеткой, размещенной изнутри лицевой панели, при этом указанная решетка жестко крепится к лицевой панели посредством стопорного кольца и выполнена с пазами, смещенными относительно пазов акустической решетки громкоговорителя, помимо этого пульт дополнительно снабжен модулем управления, закрепленным на четырех стойках. Решением поставленных задач достигнуты следующие технические результаты упрощена конструкция пульта двери подъезда за счет того, что пульт выполнен без крышки и защитного кожуха, а его лицевая панель выполнена без боковых стенок и используется совместно с коробом, который крепится непосредственно к стойкам лицевой панели, что дало возможность уменьшить как габаритные размеры пульта, так и количество входящих деталей и материалоемкость применена сенсорная наборная клавиатура, что привело к исключению пружин возврата в кнопках клавиатуры и, соответственно, исключило необходимость постоянной смазки трущихся поверхностей, уменьшило усилие при нажатии кнопок, а также привело к уменьшению габаритных размеров заявляемого пульта усовершенствована конструкция лицевой панели пульта за счет того, что лицевая панель выполнена с углублениями в виде четырех крепежных отверстий, расположенных по углам лицевой панели, для более надежного крепления пульта к входной двери подъезда и с дополнительным углублением для размещения сенсорной наборной клавиатуры, благодаря чему исключена возможность ложного срабатывания усовершенствована конструкция акустической решетки громкоговорителя за счет того,что решетка выполнена утолщенной и выступающей над поверхностью лицевой панели, при этом уменьшено количество пазов и, соответственно, в 2,5 раза увеличено расстояние между ними, благодаря чему повышена вандалозащищенность пульта двери подъезда разработана конструкция защитной решетки динамика, размещенной изнутри лицевой панели, при этом указанная решетка жестко крепится к лицевой панели посредством стопорного кольца и выполнена с пазами, смещенными относительно пазов акустической решетки громкоговорителя, благодаря чему обеспечена защита динамика от повреждений. На прилагаемых чертежах представлена конструкция заявляемого пульта двери подъезда (фиг. 1 - общий вид пульта, фиг. 2 - вид сбоку). Пульт двери подъезда состоит из лицевой панели, выполненной в виде прямоугольника, у которого скруглены углы и имеется декоративная фаска по периметру. По углам расположены крепежные отверстия 1 для установки пульта на входной двери подъезда. На лицевой панели размещены сенсорная наборная клавиатура 2, которая находится в нише 3, считывающее устройство 4 для электронного ключа, индикатор состояния Входите 5,информационный шильдик 6, который крепится к лицевой панели винтами с потайными головками (во избежание самооткручивания) 7. Изнутри на лицевой панели установлены динамик 8 и микрофон 9. Динамик 8 защищен защитной решеткой 10, которая жестко крепится к лицевой панели посредством стопорного кольца 11. Защитная решетка 10 под динамиком 8 выполнена с пазами, смещенными относительно пазов акустической решетки громкоговорителя 12. На стойках 13 лицевой панели установлен модуль управления 14,который крепится посредством стоек 15. Сверху конструкция закрыта коробом 16, который крепится к стойкам 15. Работа пульта происходит следующим образом. 3 22952005.12.30 После подключения блока питания замочно-переговорного устройства к сети на электромагнит замка подается напряжение постоянного тока. После закрытия двери доводчиком или иным способом якорь, прикрепленный к подвижной створке двери, притягивается к электромагниту, закрепленному на неподвижной створке двери, и удерживает дверь в закрытом положении. Для входа в подъезд посетителю необходимо набрать номер квартиры и нажать кнопку В (Вызов) на наборной клавиатуре, находящейся в нише лицевой панели. В квартире, в которую стремится попасть посетитель, раздастся звуковой сигнал в квартирном пульте. После снятия жильцом пульта с основания происходит дуплексная связь жильца с посетителем. После разговора жилец нажимает кнопку разблокировки замка, при этом светится индикатор состояния Входите на лицевой панели и раздается звуковой сигнал. Для выхода из подъезда жильцу или посетителю необходимо нажать кнопку с подсветкой на коммутационном устройстве, которое крепится внутри подъезда на неподвижной створке двери. Заявляемая полезная модель может быть легко изготовлена на любом промышленном предприятии, имеющем соответствующее оборудование, с оптимальными затратами производства и использована по своему прямому назначению. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
