Ручка двери домашнего холодильника

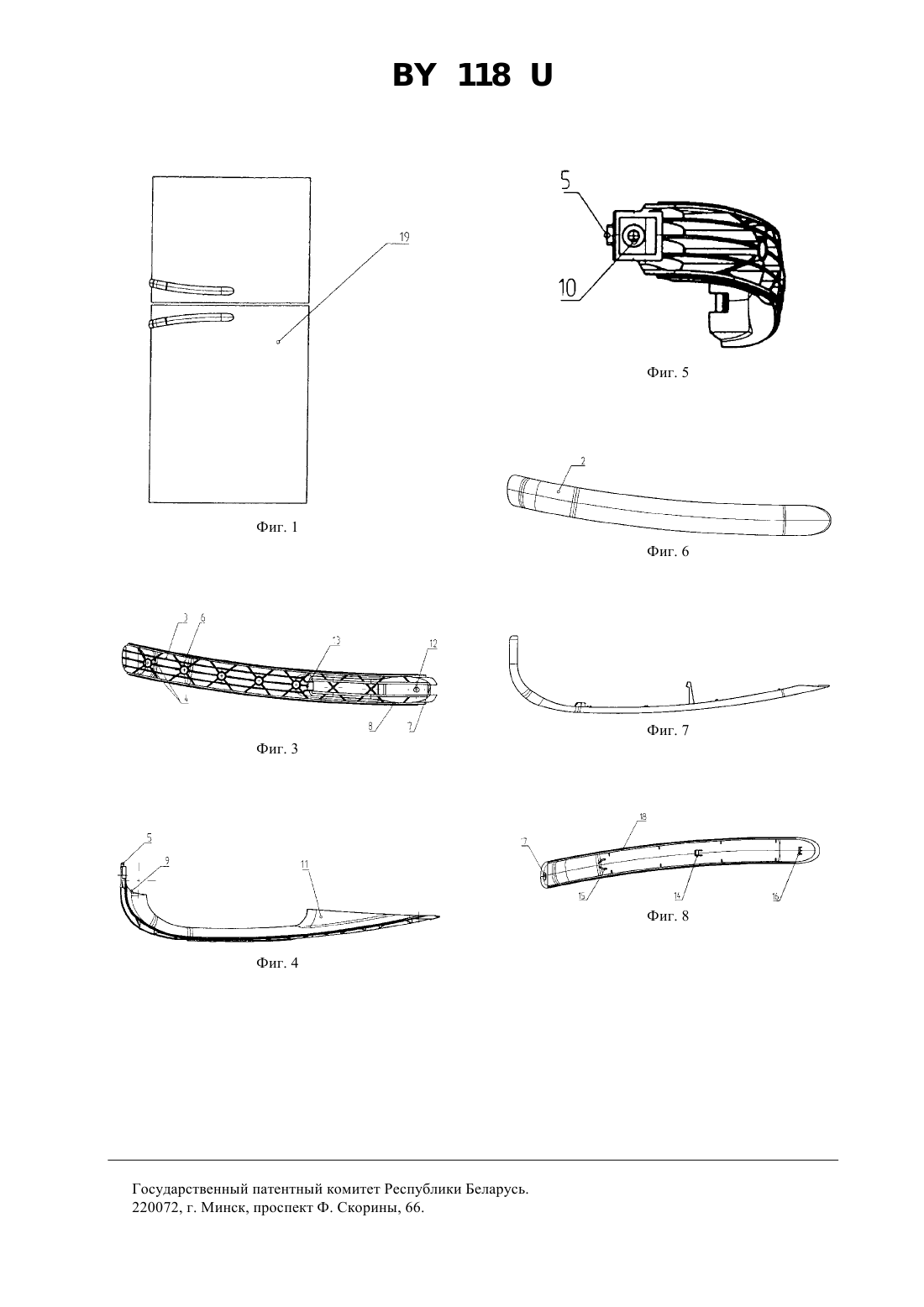

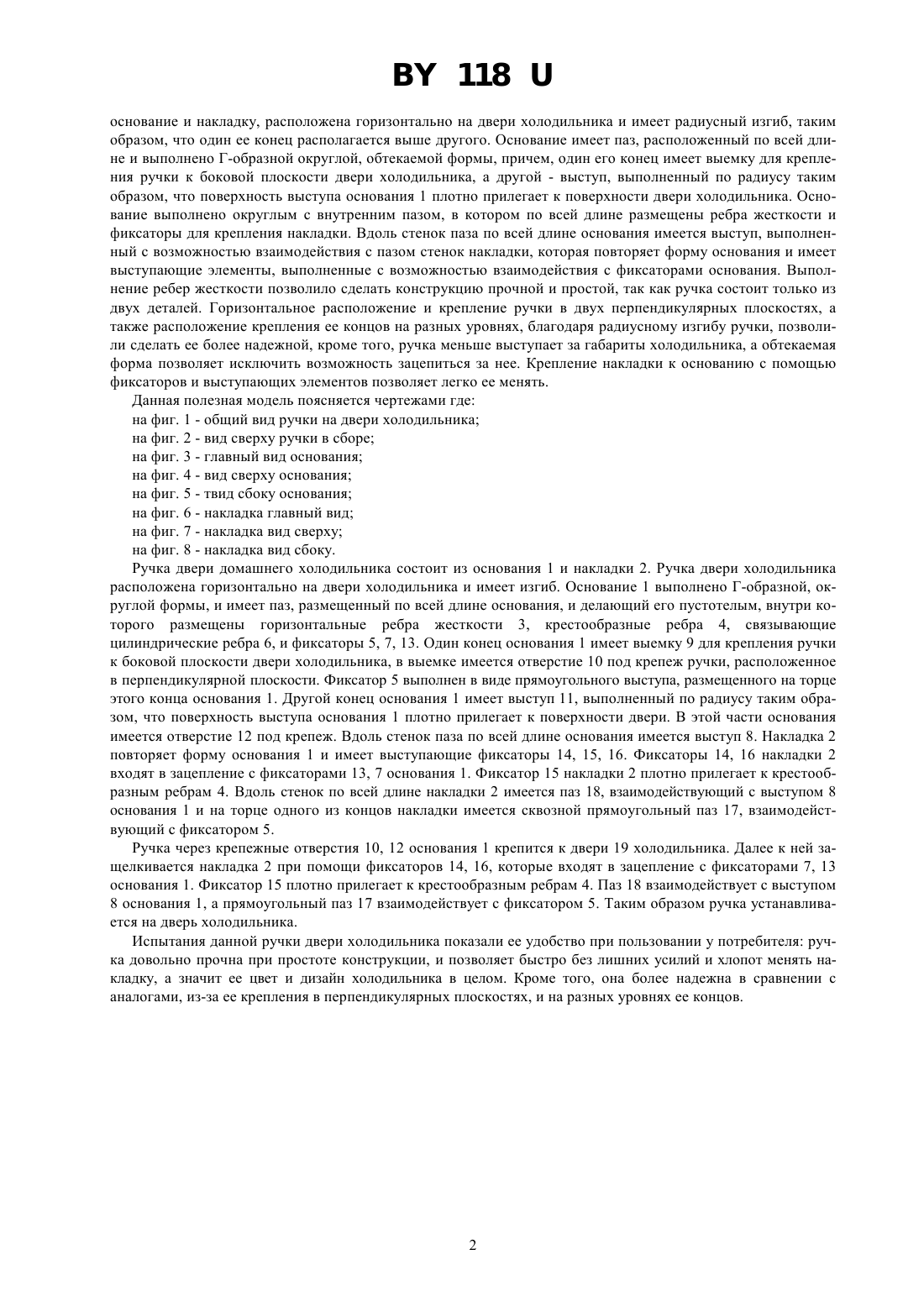

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ РУЧКА ДВЕРИ ДОМАШНЕГО ХОЛОДИЛЬНИКА(71) Заявитель Закрытое акционерное общество Атлант Минский завод холодильников(73) Патентообладатель Закрытое акционерное общество Атлант Минский завод холодильников(57) 1. Ручка двери домашнего холодильника, содержащая основание, накладку и выполненная сборной конструкции, отличающаяся тем, что она расположена на двери холодильника горизонтально и имеет радиусный изгибтаким образом, что один ее конец располагается выше другого, основание имеет паз, расположенный по всей длине и выполнено Г-образной, обтекаемой, округлой формы, причем один его конец имеет выемку для крепления ручки к боковой плоскости двери холодильника, а другой - выполненный по радиусу выступ для крепления к панели двери, кроме того, основание выполнено с ребрами жесткости, размещенными в пазу по всей длине основания и фиксаторами, а вдоль стенок паза по всей длине расположен выступ, выполненный с возможностью взаимодействия с пазом накладки, повторяющей форму основания, и имеющей выступающие элементы, выполненные с возможностью взаимодействия с фиксаторами основания. Полезная модель относится к холодильной технике и может быть использована в конструкции двери холодильников и морозильников. Из уровня техники известны двери холодильников с вертикальным расположением ручки 1, 2. Данная ручка крепится к торцовой поверхности двери холодильника. Недостатком данной конструкции является то,что ручка значительно выступает за габарит холодильника, что вызывает неудобство у потребителя. Кроме того известна вертикальная ручка дверей холодильников, которая крепится к передней панели двери 3. Данная ручка сборной конструкции, состоит из накладки, промежуточной части и основания. Основание пустотелое, накладка может быть разных цветов. Недостатком такой конструкции является ее сложность и выход за габариты холодильника. Задача, решаемая полезной моделью, заключается в упрощении конструкции и улучшении удобства пользования ручкой двери холодильника у потребителей, повышении ее надежности. Данная задача решается тем, что ручка двери холодильника выполнена сборной конструкции, содержит 118 основание и накладку, расположена горизонтально на двери холодильника и имеет радиусный изгиб, таким образом, что один ее конец располагается выше другого. Основание имеет паз, расположенный по всей длине и выполнено Г-образной округлой, обтекаемой формы, причем, один его конец имеет выемку для крепления ручки к боковой плоскости двери холодильника, а другой - выступ, выполненный по радиусу таким образом, что поверхность выступа основания 1 плотно прилегает к поверхности двери холодильника. Основание выполнено округлым с внутренним пазом, в котором по всей длине размещены ребра жесткости и фиксаторы для крепления накладки. Вдоль стенок паза по всей длине основания имеется выступ, выполненный с возможностью взаимодействия с пазом стенок накладки, которая повторяет форму основания и имеет выступающие элементы, выполненные с возможностью взаимодействия с фиксаторами основания. Выполнение ребер жесткости позволило сделать конструкцию прочной и простой, так как ручка состоит только из двух деталей. Горизонтальное расположение и крепление ручки в двух перпендикулярных плоскостях, а также расположение крепления ее концов на разных уровнях, благодаря радиусному изгибу ручки, позволили сделать ее более надежной, кроме того, ручка меньше выступает за габариты холодильника, а обтекаемая форма позволяет исключить возможность зацепиться за нее. Крепление накладки к основанию с помощью фиксаторов и выступающих элементов позволяет легко ее менять. Данная полезная модель поясняется чертежами где на фиг. 1 - общий вид ручки на двери холодильника на фиг. 2 - вид сверху ручки в сборе на фиг. 3 - главный вид основания на фиг. 4 - вид сверху основания на фиг. 5 - твид сбоку основания на фиг. 6 - накладка главный вид на фиг. 7 - накладка вид сверху на фиг. 8 - накладка вид сбоку. Ручка двери домашнего холодильника состоит из основания 1 и накладки 2. Ручка двери холодильника расположена горизонтально на двери холодильника и имеет изгиб. Основание 1 выполнено Г-образной, округлой формы, и имеет паз, размещенный по всей длине основания, и делающий его пустотелым, внутри которого размещены горизонтальные ребра жесткости 3, крестообразные ребра 4, связывающие цилиндрические ребра 6, и фиксаторы 5, 7, 13. Один конец основания 1 имеет выемку 9 для крепления ручки к боковой плоскости двери холодильника, в выемке имеется отверстие 10 под крепеж ручки, расположенное в перпендикулярной плоскости. Фиксатор 5 выполнен в виде прямоугольного выступа, размещенного на торце этого конца основания 1. Другой конец основания 1 имеет выступ 11, выполненный по радиусу таким образом, что поверхность выступа основания 1 плотно прилегает к поверхности двери. В этой части основания имеется отверстие 12 под крепеж. Вдоль стенок паза по всей длине основания имеется выступ 8. Накладка 2 повторяет форму основания 1 и имеет выступающие фиксаторы 14, 15, 16. Фиксаторы 14, 16 накладки 2 входят в зацепление с фиксаторами 13, 7 основания 1. Фиксатор 15 накладки 2 плотно прилегает к крестообразным ребрам 4. Вдоль стенок по всей длине накладки 2 имеется паз 18, взаимодействующий с выступом 8 основания 1 и на торце одного из концов накладки имеется сквозной прямоугольный паз 17, взаимодействующий с фиксатором 5. Ручка через крепежные отверстия 10, 12 основания 1 крепится к двери 19 холодильника. Далее к ней защелкивается накладка 2 при помощи фиксаторов 14, 16, которые входят в зацепление с фиксаторами 7, 13 основания 1. Фиксатор 15 плотно прилегает к крестообразным ребрам 4. Паз 18 взаимодействует с выступом 8 основания 1, а прямоугольный паз 17 взаимодействует с фиксатором 5. Таким образом ручка устанавливается на дверь холодильника. Испытания данной ручки двери холодильника показали ее удобство при пользовании у потребителя ручка довольно прочна при простоте конструкции, и позволяет быстро без лишних усилий и хлопот менять накладку, а значит ее цвет и дизайн холодильника в целом. Кроме того, она более надежна в сравнении с аналогами, из-за ее крепления в перпендикулярных плоскостях, и на разных уровнях ее концов. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
