Решетка к измельчителю материалов

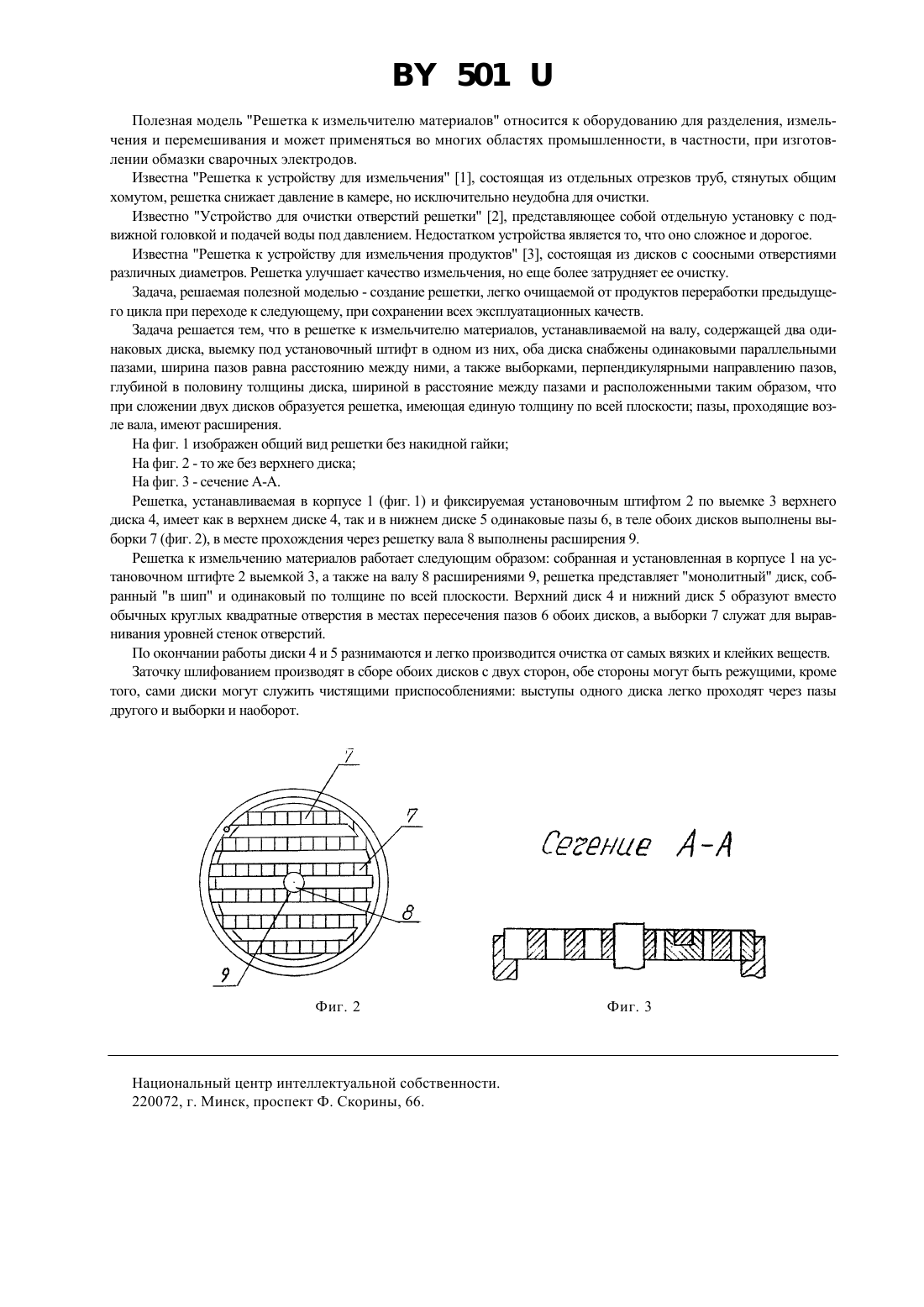

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(57) Решетка к измельчителю материалов, устанавливаемая на валу, содержащая два одинаковых диска, выемку под установочный штифт в одном из них, отличающаяся тем, что оба диска снабжены одинаковыми параллельными пазами, ширина пазов равна расстоянию между ними, а также выборками, перпендикулярными направлению пазов, глубиной в половину толщины диска, шириной в расстояние между пазами и расположенными таким образом, что при сложении двух дисков образуется решетка, имеющая единую толщину по всей плоскости пазы, проходящие возле вала имеют расширения. 501 Полезная модель Решетка к измельчителю материалов относится к оборудованию для разделения, измельчения и перемешивания и может применяться во многих областях промышленности, в частности, при изготовлении обмазки сварочных электродов. Известна Решетка к устройству для измельчения 1, состоящая из отдельных отрезков труб, стянутых общим хомутом, решетка снижает давление в камере, но исключительно неудобна для очистки. Известно Устройство для очистки отверстий решетки 2, представляющее собой отдельную установку с подвижной головкой и подачей воды под давлением. Недостатком устройства является то, что оно сложное и дорогое. Известна Решетка к устройству для измельчения продуктов 3, состоящая из дисков с соосными отверстиями различных диаметров. Решетка улучшает качество измельчения, но еще более затрудняет ее очистку. Задача, решаемая полезной моделью - создание решетки, легко очищаемой от продуктов переработки предыдущего цикла при переходе к следующему, при сохранении всех эксплуатационных качеств. Задача решается тем, что в решетке к измельчителю материалов, устанавливаемой на валу, содержащей два одинаковых диска, выемку под установочный штифт в одном из них, оба диска снабжены одинаковыми параллельными пазами, ширина пазов равна расстоянию между ними, а также выборками, перпендикулярными направлению пазов,глубиной в половину толщины диска, шириной в расстояние между пазами и расположенными таким образом, что при сложении двух дисков образуется решетка, имеющая единую толщину по всей плоскости пазы, проходящие возле вала, имеют расширения. На фиг. 1 изображен общий вид решетки без накидной гайки На фиг. 2 - то же без верхнего диска На фиг. 3 - сечение -. Решетка, устанавливаемая в корпусе 1 (фиг. 1) и фиксируемая установочным штифтом 2 по выемке 3 верхнего диска 4, имеет как в верхнем диске 4, так и в нижнем диске 5 одинаковые пазы 6, в теле обоих дисков выполнены выборки 7 (фиг. 2), в месте прохождения через решетку вала 8 выполнены расширения 9. Решетка к измельчению материалов работает следующим образом собранная и установленная в корпусе 1 на установочном штифте 2 выемкой 3, а также на валу 8 расширениями 9, решетка представляет монолитный диск, собранный в шип и одинаковый по толщине по всей плоскости. Верхний диск 4 и нижний диск 5 образуют вместо обычных круглых квадратные отверстия в местах пересечения пазов 6 обоих дисков, а выборки 7 служат для выравнивания уровней стенок отверстий. По окончании работы диски 4 и 5 разнимаются и легко производится очистка от самых вязких и клейких веществ. Заточку шлифованием производят в сборе обоих дисков с двух сторон, обе стороны могут быть режущими, кроме того, сами диски могут служить чистящими приспособлениями выступы одного диска легко проходят через пазы другого и выборки и наоборот. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
