Миниатюрный радиоприемник

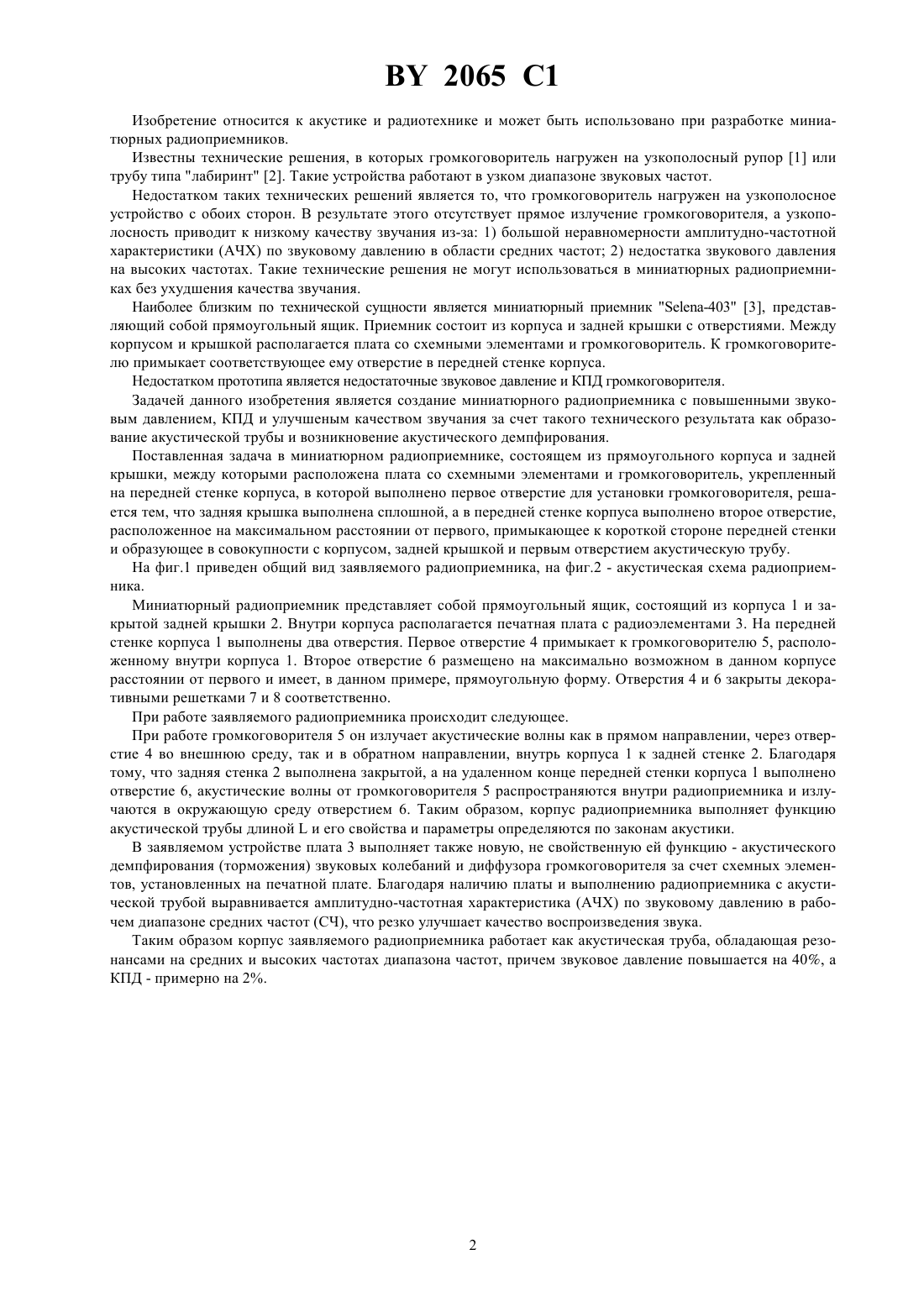

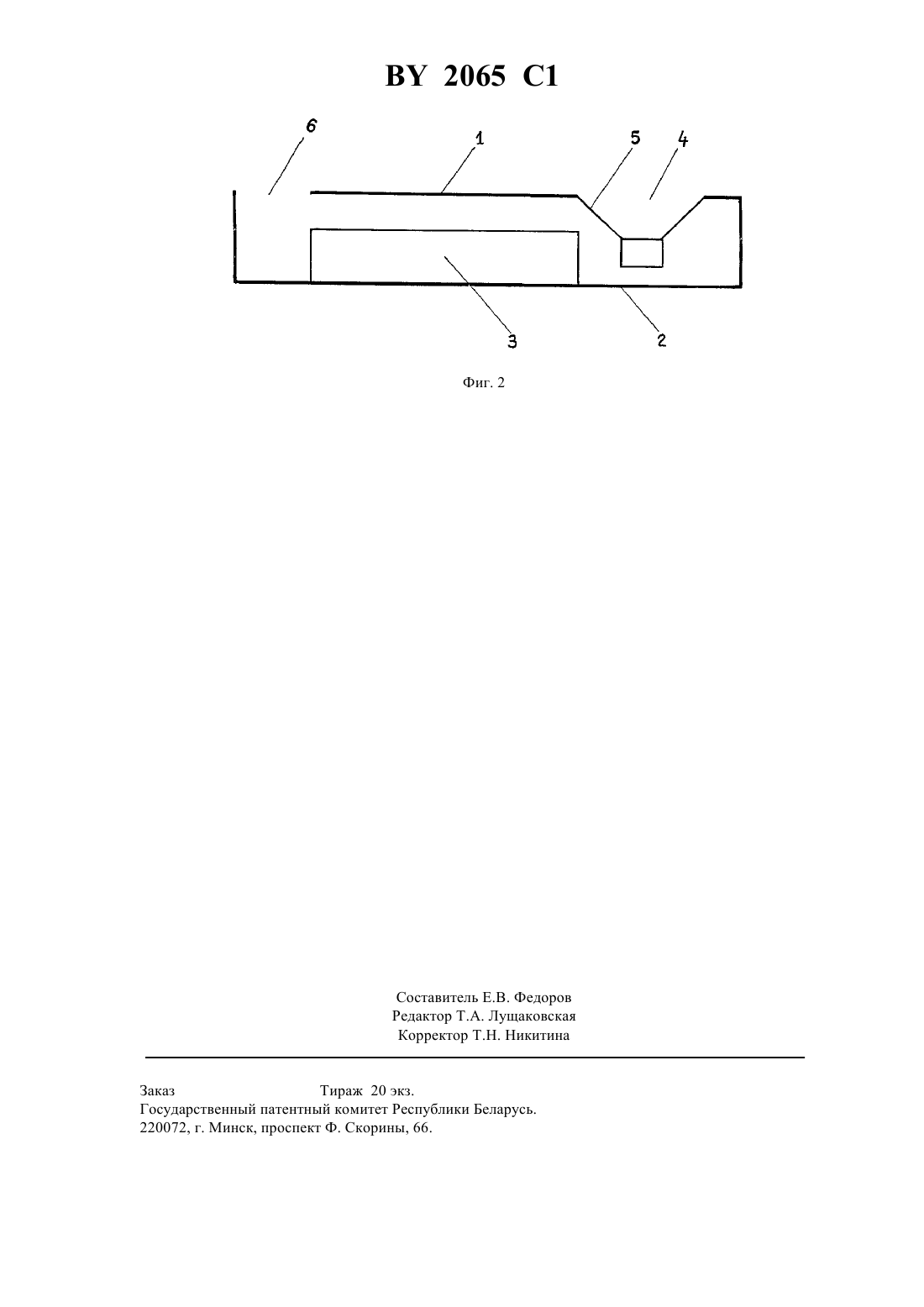

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Минское производственное объединение Горизонт(73) Патентообладатель Попов Игорь Михайлович(57) Миниатюрный радиоприемник, состоящий из прямоугольного корпуса и задней крышки, между которыми расположена плата со схемными элементами и громкоговоритель, укрепленный на передней стенке корпуса, в которой выполнено первое отверстие для установки громкоговорителя, отличающийся тем, что задняя крышка выполнена сплошной, а в передней стенке корпуса выполнено второе отверстие, расположенное на максимальном расстоянии от первого, примыкающее к короткой стороне передней стенки и образующее в совокупности с корпусом, задней крышкой и первым отверстием акустическую трубу. 2065 1 Изобретение относится к акустике и радиотехнике и может быть использовано при разработке миниатюрных радиоприемников. Известны технические решения, в которых громкоговоритель нагружен на узкополосный рупор 1 или трубу типа лабиринт 2. Такие устройства работают в узком диапазоне звуковых частот. Недостатком таких технических решений является то, что громкоговоритель нагружен на узкополосное устройство с обоих сторон. В результате этого отсутствует прямое излучение громкоговорителя, а узкополосность приводит к низкому качеству звучания из-за 1) большой неравномерности амплитудно-частотной характеристики (АЧХ) по звуковому давлению в области средних частот 2) недостатка звукового давления на высоких частотах. Такие технические решения не могут использоваться в миниатюрных радиоприемниках без ухудшения качества звучания. Наиболее близким по технической сущности является миниатюрный приемник -403 3, представляющий собой прямоугольный ящик. Приемник состоит из корпуса и задней крышки с отверстиями. Между корпусом и крышкой располагается плата со схемными элементами и громкоговоритель. К громкоговорителю примыкает соответствующее ему отверстие в передней стенке корпуса. Недостатком прототипа является недостаточные звуковое давление и КПД громкоговорителя. Задачей данного изобретения является создание миниатюрного радиоприемника с повышенными звуковым давлением, КПД и улучшеным качеством звучания за счет такого технического результата как образование акустической трубы и возникновение акустического демпфирования. Поставленная задача в миниатюрном радиоприемнике, состоящем из прямоугольного корпуса и задней крышки, между которыми расположена плата со схемными элементами и громкоговоритель, укрепленный на передней стенке корпуса, в которой выполнено первое отверстие для установки громкоговорителя, решается тем, что задняя крышка выполнена сплошной, а в передней стенке корпуса выполнено второе отверстие,расположенное на максимальном расстоянии от первого, примыкающее к короткой стороне передней стенки и образующее в совокупности с корпусом, задней крышкой и первым отверстием акустическую трубу. На фиг.1 приведен общий вид заявляемого радиоприемника, на фиг.2 - акустическая схема радиоприемника. Миниатюрный радиоприемник представляет собой прямоугольный ящик, состоящий из корпуса 1 и закрытой задней крышки 2. Внутри корпуса располагается печатная плата с радиоэлементами 3. На передней стенке корпуса 1 выполнены два отверстия. Первое отверстие 4 примыкает к громкоговорителю 5, расположенному внутри корпуса 1. Второе отверстие 6 размещено на максимально возможном в данном корпусе расстоянии от первого и имеет, в данном примере, прямоугольную форму. Отверстия 4 и 6 закрыты декоративными решетками 7 и 8 соответственно. При работе заявляемого радиоприемника происходит следующее. При работе громкоговорителя 5 он излучает акустические волны как в прямом направлении, через отверстие 4 во внешнюю среду, так и в обратном направлении, внутрь корпуса 1 к задней стенке 2. Благодаря тму, что задняя стенка 2 выполнена закрытой, а на удаленном конце передней стенки корпуса 1 выполнено отверстие 6, акустические волны от громкоговорителя 5 распространяются внутри радиоприемника и излучаются в окружающую среду отверстием 6. Таким образом, корпус радиоприемника выполняет функцию акустической трубы длинойи его свойства и параметры определяются по законам акустики. В заявляемом устройстве плата 3 выполняет также новую, не свойственную ей функцию - акустического демпфирования (торможения) звуковых колебаний и диффузора громкоговорителя за счет схемных элементов, установленных на печатной плате. Благодаря наличию платы и выполнению радиоприемника с акустической трубой выравнивается амплитудно-частотная характеристика (АЧХ) по звуковому давлению в рабочем диапазоне средних частот (СЧ), что резко улучшает качество воспроизведения звука. Таким образом корпус заявляемого радиоприемника работает как акустическая труба, обладающая резонансами на средних и высоких частотах диапазона частот, причем звуковое давление повышается на 40, а КПД - примерно на 2. Заказ Тираж 20 экз. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
