Строительные леса

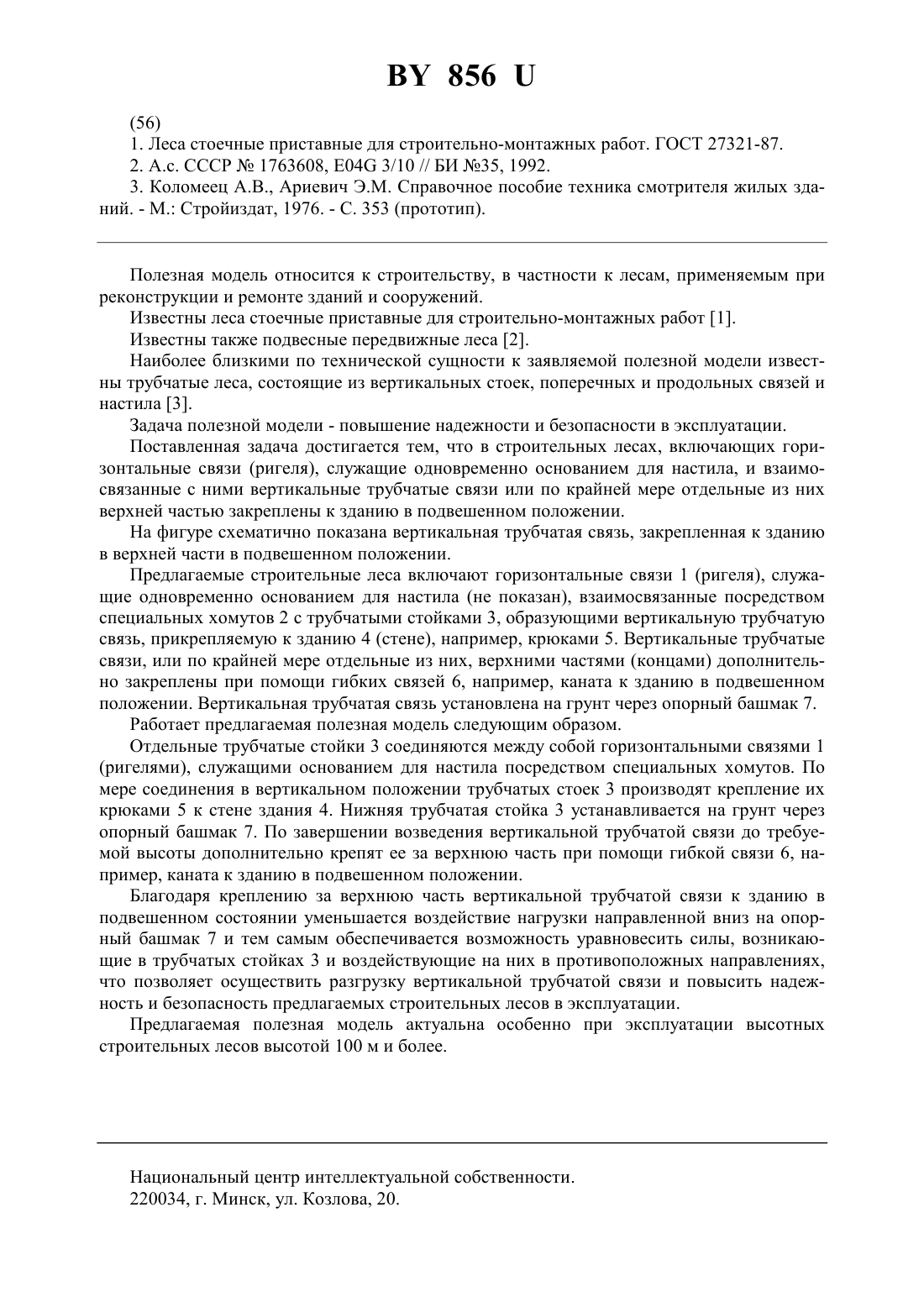

(71) Заявитель Производственное республиканское унитарное предприятие Стройтехпрогресс Куницкий Анатолий Николаевич Черепанов Игорь Михайлович(72) Авторы Кондратюк Владимир Федорович Куницкий Анатолий Николаевич Черепанов Игорь Михайлович Куницкий Михаил Михайлович(73) Патентообладатель Производственное республиканское унитарное предприятие Стройтехпрогресс Куницкий Анатолий Николаевич Черепанов Игорь Михайлович(57) Строительные леса, включающие горизонтальные связи, служащие основанием для настила и взаимосвязанные с ними вертикальные трубчатые связи, отличающиеся тем,что вертикальные трубчатые связи или по крайней мере отдельные из них дополнительно закреплены верхней частью к зданию в подвешенном положении.(56) 1. Леса стоечные приставные для строительно-монтажных работ. ГОСТ 27321-87. 2. А.с. СССР 1763608, 04 3/10 // БИ 35, 1992. 3. Коломеец А.В., Ариевич Э.М. Справочное пособие техника смотрителя жилых зданий. - М. Стройиздат, 1976. - С. 353 (прототип). Полезная модель относится к строительству, в частности к лесам, применяемым при реконструкции и ремонте зданий и сооружений. Известны леса стоечные приставные для строительно-монтажных работ 1. Известны также подвесные передвижные леса 2. Наиболее близкими по технической сущности к заявляемой полезной модели известны трубчатые леса, состоящие из вертикальных стоек, поперечных и продольных связей и настила 3. Задача полезной модели - повышение надежности и безопасности в эксплуатации. Поставленная задача достигается тем, что в строительных лесах, включающих горизонтальные связи (ригеля), служащие одновременно основанием для настила, и взаимосвязанные с ними вертикальные трубчатые связи или по крайней мере отдельные из них верхней частью закреплены к зданию в подвешенном положении. На фигуре схематично показана вертикальная трубчатая связь, закрепленная к зданию в верхней части в подвешенном положении. Предлагаемые строительные леса включают горизонтальные связи 1 (ригеля), служащие одновременно основанием для настила (не показан), взаимосвязанные посредством специальных хомутов 2 с трубчатыми стойками 3, образующими вертикальную трубчатую связь, прикрепляемую к зданию 4 (стене), например, крюками 5. Вертикальные трубчатые связи, или по крайней мере отдельные из них, верхними частями (концами) дополнительно закреплены при помощи гибких связей 6, например, каната к зданию в подвешенном положении. Вертикальная трубчатая связь установлена на грунт через опорный башмак 7. Работает предлагаемая полезная модель следующим образом. Отдельные трубчатые стойки 3 соединяются между собой горизонтальными связями 1(ригелями), служащими основанием для настила посредством специальных хомутов. По мере соединения в вертикальном положении трубчатых стоек 3 производят крепление их крюками 5 к стене здания 4. Нижняя трубчатая стойка 3 устанавливается на грунт через опорный башмак 7. По завершении возведения вертикальной трубчатой связи до требуемой высоты дополнительно крепят ее за верхнюю часть при помощи гибкой связи 6, например, каната к зданию в подвешенном положении. Благодаря креплению за верхнюю часть вертикальной трубчатой связи к зданию в подвешенном состоянии уменьшается воздействие нагрузки направленной вниз на опорный башмак 7 и тем самым обеспечивается возможность уравновесить силы, возникающие в трубчатых стойках 3 и воздействующие на них в противоположных направлениях,что позволяет осуществить разгрузку вертикальной трубчатой связи и повысить надежность и безопасность предлагаемых строительных лесов в эксплуатации. Предлагаемая полезная модель актуальна особенно при эксплуатации высотных строительных лесов высотой 100 м и более. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
