Огнеупорное изделие для футеровки тепловых агрегатов
Номер патента: U 2220
Опубликовано: 30.09.2005
Авторы: Бацевичус Ольга Гедиминасовна-Альбертасовна, Стаховская Нэлли Эмануиловна, Ивановский Иван Константинович, Подлузский Евгений Яковлевич
Текст

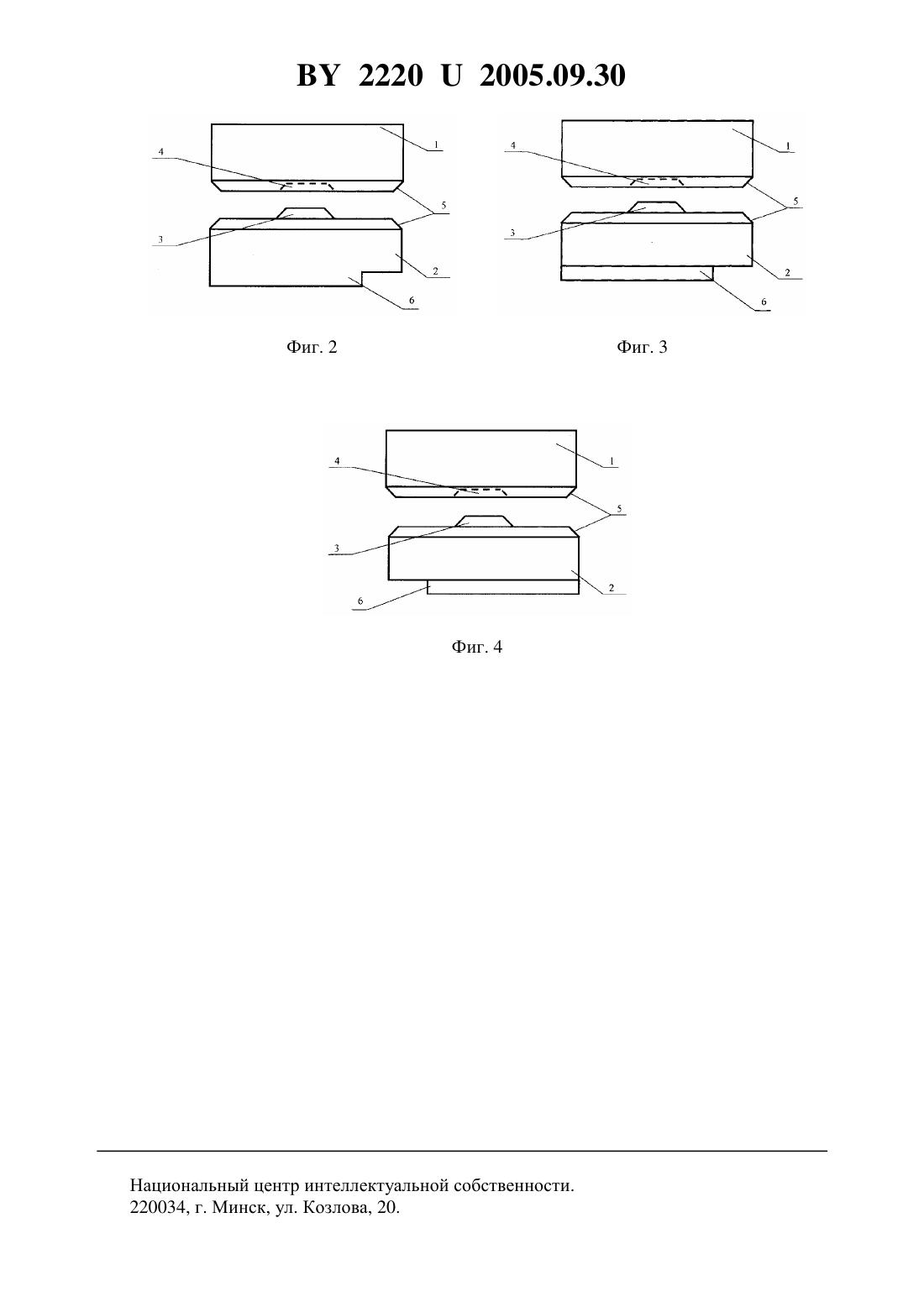

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ОГНЕУПОРНОЕ ИЗДЕЛИЕ ДЛЯ ФУТЕРОВКИ ТЕПЛОВЫХ АГРЕГАТОВ(71) Заявитель Научно-исследовательское республиканское унитарное предприятие НИИСМ(72) Авторы Стаховская Нэлли Эмануиловна Подлузский Евгений Яковлевич Ивановский Иван Константинович Бацевичус Ольга Гедиминасовна-Альбертасовна(73) Патентообладатель Научно-исследовательское республиканское унитарное предприятие НИИСМ(57) 1. Огнеупорное изделие для футеровки тепловых агрегатов, выполненное в виде прямоугольной в сечении формы, имеющее фиксирующие выступ и выемку для обеспечения соединения, отличающееся тем, что оно состоит из двух стыкуемых по высоте деталей,имеет фаску по стыкуемым граням, при этом одна из деталей имеет фиксирующий выступ, другая - выемку, а фиксирующий выступ и выемка выполнены в виде усеченной пирамиды квадратного сечения со стороной, равной 1/3 ширины изделия, высотой, равной 1/4 высоты изделия, и расположены в центре стыкуемых граней. 2. Огнеупорное изделие по п. 1, отличающееся тем, что оно дополнительно имеет ступенчатый край по длинной стороне нижней детали для футеровки боковой поверхности теплового агрегата. 3. Огнеупорное изделие по п. 1, отличающееся тем, что оно дополнительно имеет ступенчатый край по двум смежным сторонам нижней детали для футеровки угловой поверхности теплового агрегата. 4. Огнеупорное изделие по любому из пп. 1, 2, 3, отличающееся тем, что оно выполнено из огнеупорной бетонной массы, включающей бой керамического кирпича, природный алюмосиликат и фосфатное связующее - ортофосфорную кислоту и/или продукты частичной нейтрализации ортофосфорной кислоты соединениями металлов.(56) 1.1052338 А, 2000. 2.775 , МПК 704 В 1/80, 2003. 3.2162500 С 1, МПК 704 В 2/16, 2001. Заявляемая полезная модель относится к огнеупорной промышленности и может быть использована при изготовлении огнеупорных изделий и блоков, применяемых для футеровки тепловых агрегатов различного назначения. Известно изделие прямоугольной формы с профилированием двух боковых поверхностей в виде паза и шипа для обеспечения соединения в шпунт и гребень 1. Недостатком известного изделия является сложность изготовления. Известно изделие прямоугольной формы с профилированием в виде углового выреза по продольной и поперечной кромкам верхней и нижней частей изделия 2. Недостатком известного изделия является сложность получения плотного соединения изделий по вертикали. Наиболее близким по технической сущности к предлагаемой полезной модели является изделие (строительный блок), снабженный фиксирующими выступом и выемкой для обеспечения плотного соединения изделий 3. Недостатком известного изделия является сложность получения плотного соединения изделий по высоте, что вызывает образование зазоров между изделиями, приводящих к потерям теплоносителя при футеровке печных агрегатов из огнеупорных изделий и, соответственно, к снижению долговечности изолируемых конструкций. Задачей заявляемой полезной модели является создание огнеупорного изделия для футеровки тепловых агрегатов. Технический результат, получаемый при использовании полезной модели, заключается в повышении прочности соединения огнеупорных изделий при футеровке тепловых агрегатов и долговечности футеруемых конструкций, снижении стоимости огнеупорных изделий. Сущность предлагаемой модели заключается в том, что в заявленном огнеупорном изделии для футеровки тепловых агрегатов, выполненном в виде прямоугольной в сечении формы, имеющем фиксирующие выступ и выемку для обеспечения соединения, технический результат достигается за счет изготовления изделия из двух стыкуемых по высоте деталей, имеющих фаску по стыкуемым граням, при этом одна из деталей имеет фиксирующий выступ, другая - выемку, а фиксирующий выступ и выемка выполнены в виде усеченной пирамиды квадратного сечения со стороной, равной 1/3 ширины изделия, высотой, равной 1/4 высоты изделия, и расположенны в центре стыкуемых граней. Огнеупорное изделие может иметь дополнительно ступенчатый край по длинной стороне нижней детали для футеровки боковой поверхности теплового агрегата. Огнеупорное изделие может иметь дополнительно ступенчатый край по двум смежным сторонам нижней детали для футеровки угловой поверхности теплового агрегата. Огнеупорное изделие выполнено из огнеупорной бетонной массы, включающей бой керамического кирпича, природный алюмосиликат и фосфатное связующее - ортофосфорную кислоту и/или продукты частичной нейтрализации ортофосфорной кислоты соединениями металлов. Заявляемая полезная модель поясняется следующими чертежами. Фиг. 1 - общий вид изделия. Фиг. 2 - вид изделия со ступенчатым краем по длинной стороне нижней детали. Фиг. 3 - вид изделия со ступенчатым краем по двум смежным правой и передней сторонам нижней детали. Фиг. 4 - вид изделия со ступенчатым краем по двум смежным левой и передней сторонам нижней детали. 22202005.09.30 Изделие состоит из верхней (1) и нижней (2) деталей, имеет фиксирующий выступ (3),выемку (4), фаску (5) и ступенчатый край (6). Предлагаемое огнеупорное изделие для футеровки тепловых агрегатов изготавливают следующим образом. В смеситель загружают отдозированное количество сухих компонентов бой керамического кирпича, природный алюмосиликат и перемешивают, затем добавляют требуемое количество фосфатного связующего - ортофосфорную кислоту и/или продукты частичной нейтрализации ортофосфорной кислоты соединениями металлов и дополнительно перемешивают до получения однородной сырьевой смеси. Нижние детали (2) огнеупорного изделия для футеровки тепловых агрегатов (фиг. 1, 2,3, 4) формуют в зависимости от назначения изделия. Для футеровки поверхности теплового агрегата в матрицу установки, определяющей геометрические размеры нижней (2) детали (фиг. 1), загружают полученную сырьевую смесь и накрывают матрицей, обеспечивающей формирование выступа (3), фаски (5), и подвергают прессованию при давлении 17-20 мПа. Для футеровки боковой поверхности теплового агрегата сырьевую смесь загружают в матрицу установки, определяющей размеры детали и ступенчатого края (6) по длинной стороне (фиг. 2) изделия, затем накрывают матрицей, обеспечивающей формирование фиксирующего выступа (3), фаски (5), и подвергают прессованию при давлении 17-20 мПа. Для футеровки правой (фиг. 3) и левой (фиг. 4) угловых поверхностей теплового агрегата сырьевую смесь загружают в матрицу установки, определяющей размеры детали (2) и ступенчатого края (6) по двум смежным сторонам, затем накрывают матрицей, обеспечивающей формирование фиксирующего выступа (3), фаски (5), и подвергают прессованию при давлении 17-20 мПа. Формирование верхней детали (1) изделия (фиг. 1, 2, 3, 4) осуществляют следующим образом. В матрицу установки, определяющей геометрические размеры детали (1), загружают сырьевую смесь, накрывают матрицей, обеспечивающей формирование выемки (4),фаски (5), и подвергают прессованию при давлении 17-20 мПа. Использование в предлагаемом огнеупорном изделии боя керамического кирпича в сочетании с фосфатным связующим придает огнеупорному изделию повышенную прочность и термическую стойкость, что в свою очередь увеличивает долговечность огнеупорных изделий для футеровки тепловых агрегатов и футеруемых ими конструкций. Низкая стоимость боя керамического кирпича обеспечивает снижение стоимости предлагаемого огнеупорного изделия. Наличие ступенчатого края (6) у предлагаемого огнеупорного изделия способствует защите футеруемых конструкций от воздействия высоких температур, а наличие фиксирующего выступа (3) и выемки (4) позволяет осуществить плотное соединение огнеупорных изделий, причем фаски (5) по стыкуемым граням образуют канавки для доступа теплоносителя к обжигаемым керамическим материалам. Таким образом, предлагаемое огнеупорное изделие для футеровки тепловых агрегатов решает поставленную задачу повышения прочности и термической стойкости огнеупорного изделия и снижения его стоимости за счет использования боя керамического кирпича и фосфатного связующего, повышения плотности соединения огнеупорных изделий и долговечности футеруемых конструкций. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4

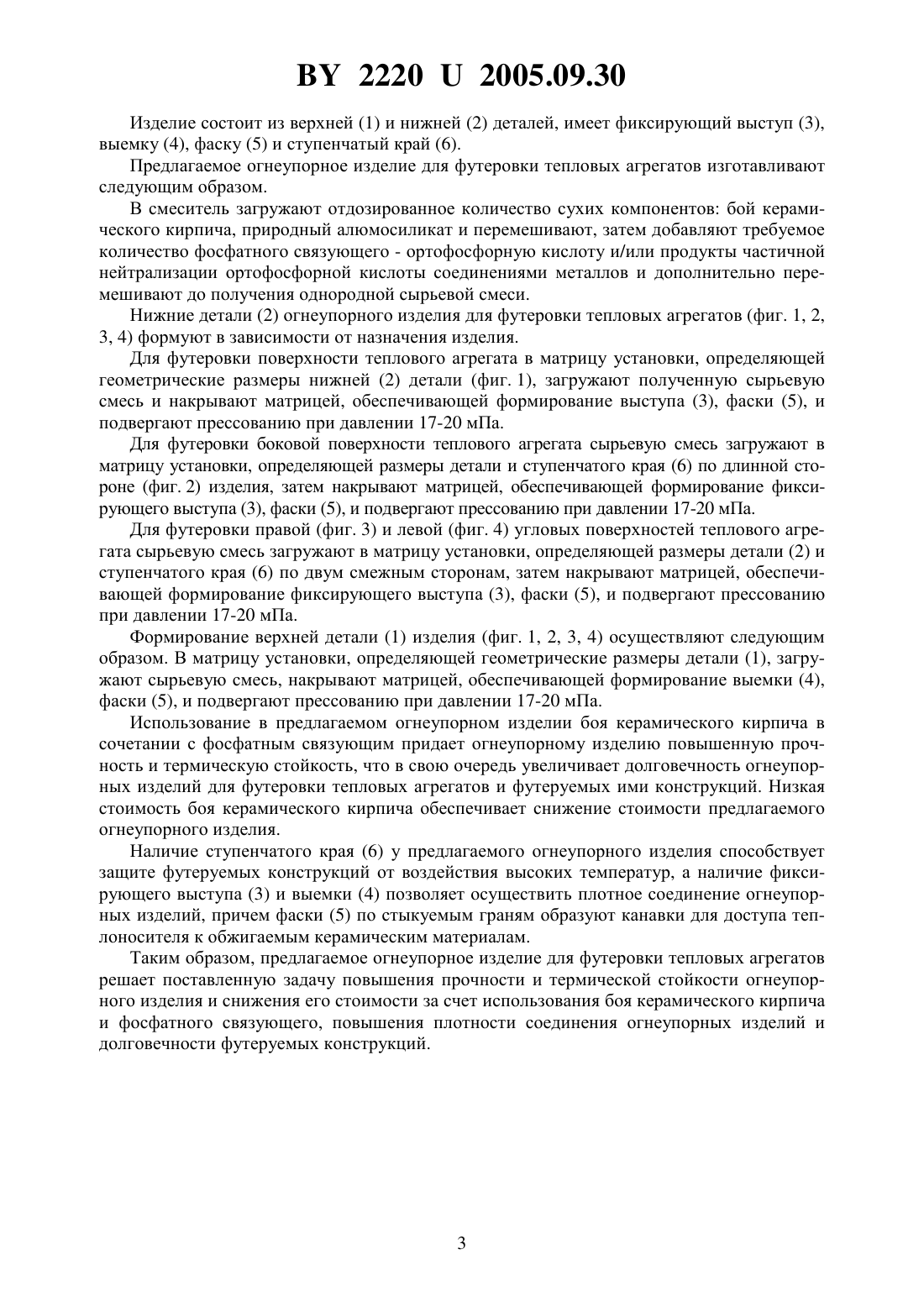

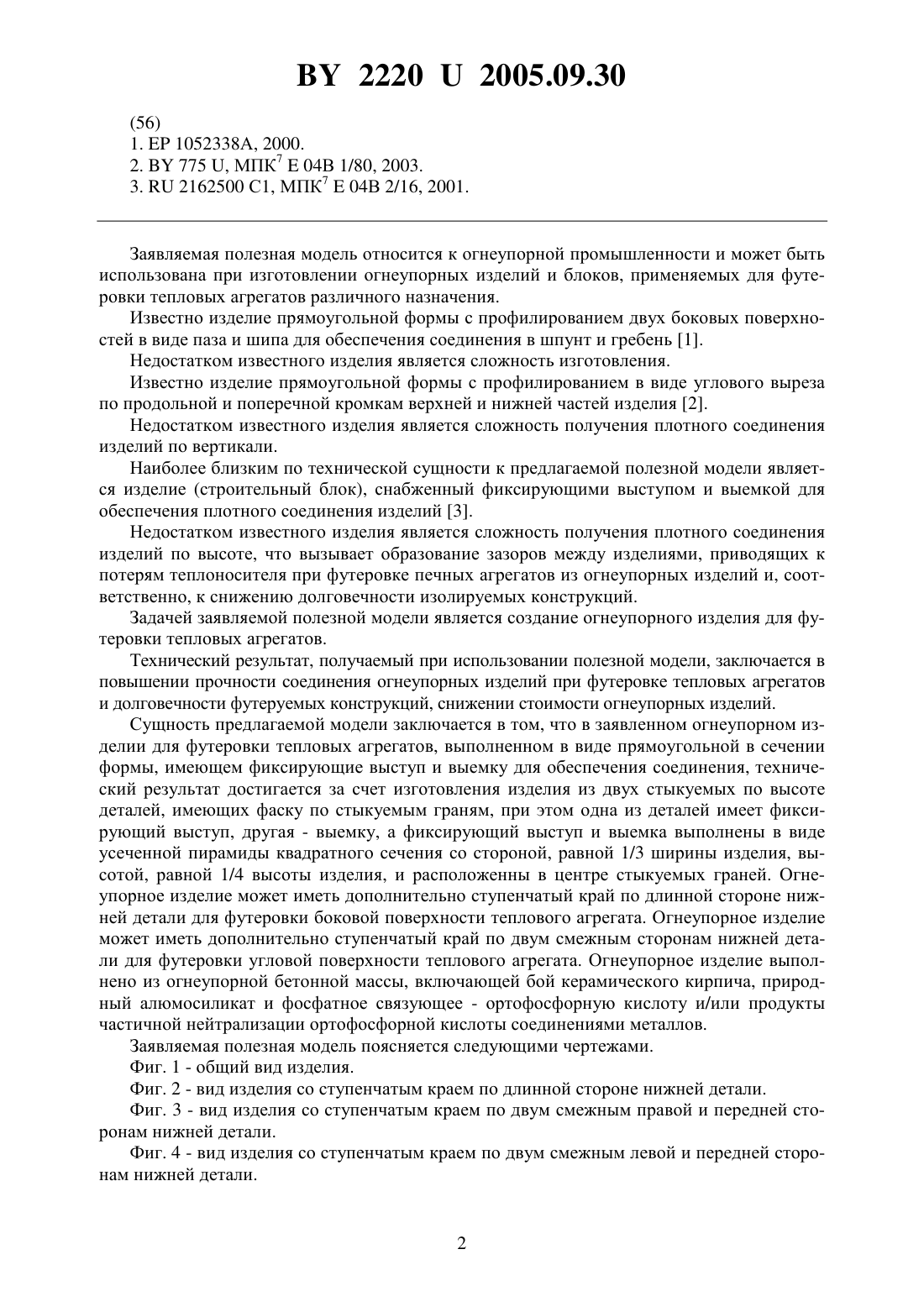

МПК / Метки
МПК: E04B 1/78, C04B 28/34, C04B 35/66
Метки: тепловых, футеровки, изделие, огнеупорное, агрегатов
