Теплообменник

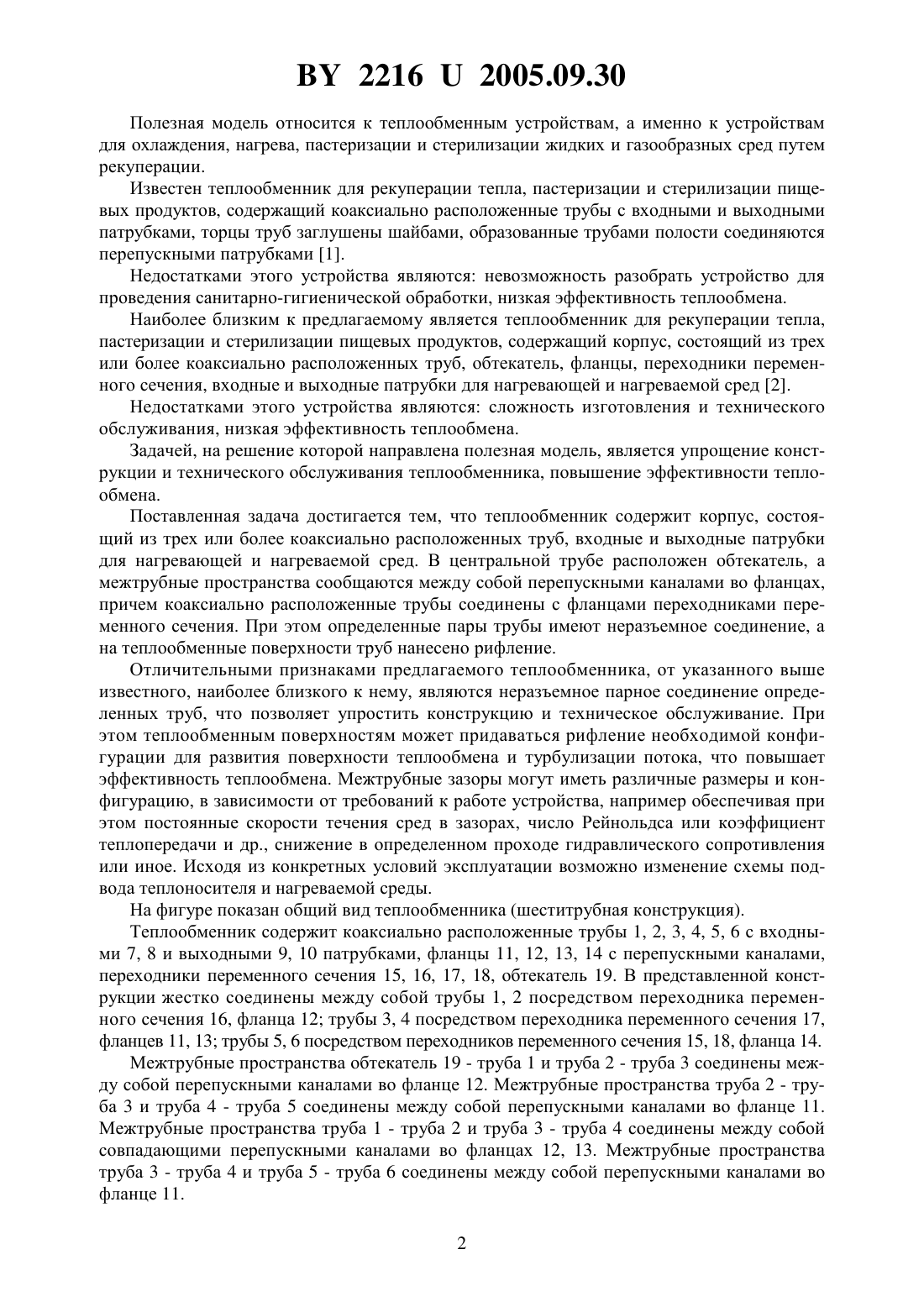

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Научно-производственное республиканское унитарное предприятие БЕЛНИКТИММП(72) Авторы Дымар Олег Викторович Белущенко Александр Иванович Мелещеня Алексей Викторович(73) Патентообладатель Научно-производственное республиканское унитарное предприятие БЕЛНИКТИММП(57) 1. Теплообменник, содержащий корпус, состоящий из трех или более коаксиально расположенных труб, обтекатель, фланцы с перепускными каналами, переходники переменного сечения, входные и выходные патрубки для нагревающей и нагреваемой сред,отличающийся тем, что определенные трубы попарно неразъемно соединены между собой. 2. Теплообменник по п. 1, отличающийся тем, что на теплообменные поверхности труб нанесено рифление.(56) 1. Патент Республики Беларусь на полезную модель 119, 1999. 2. Патент Республики Беларусь на полезную модель 685, 2002 (прототип). 22162005.09.30 Полезная модель относится к теплообменным устройствам, а именно к устройствам для охлаждения, нагрева, пастеризации и стерилизации жидких и газообразных сред путем рекуперации. Известен теплообменник для рекуперации тепла, пастеризации и стерилизации пищевых продуктов, содержащий коаксиально расположенные трубы с входными и выходными патрубками, торцы труб заглушены шайбами, образованные трубами полости соединяются перепускными патрубками 1. Недостатками этого устройства являются невозможность разобрать устройство для проведения санитарно-гигиенической обработки, низкая эффективность теплообмена. Наиболее близким к предлагаемому является теплообменник для рекуперации тепла,пастеризации и стерилизации пищевых продуктов, содержащий корпус, состоящий из трех или более коаксиально расположенных труб, обтекатель, фланцы, переходники переменного сечения, входные и выходные патрубки для нагревающей и нагреваемой сред 2. Недостатками этого устройства являются сложность изготовления и технического обслуживания, низкая эффективность теплообмена. Задачей, на решение которой направлена полезная модель, является упрощение конструкции и технического обслуживания теплообменника, повышение эффективности теплообмена. Поставленная задача достигается тем, что теплообменник содержит корпус, состоящий из трех или более коаксиально расположенных труб, входные и выходные патрубки для нагревающей и нагреваемой сред. В центральной трубе расположен обтекатель, а межтрубные пространства сообщаются между собой перепускными каналами во фланцах,причем коаксиально расположенные трубы соединены с фланцами переходниками переменного сечения. При этом определенные пары трубы имеют неразъемное соединение, а на теплообменные поверхности труб нанесено рифление. Отличительными признаками предлагаемого теплообменника, от указанного выше известного, наиболее близкого к нему, являются неразъемное парное соединение определенных труб, что позволяет упростить конструкцию и техническое обслуживание. При этом теплообменным поверхностям может придаваться рифление необходимой конфигурации для развития поверхности теплообмена и турбулизации потока, что повышает эффективность теплообмена. Межтрубные зазоры могут иметь различные размеры и конфигурацию, в зависимости от требований к работе устройства, например обеспечивая при этом постоянные скорости течения сред в зазорах, число Рейнольдса или коэффициент теплопередачи и др., снижение в определенном проходе гидравлического сопротивления или иное. Исходя из конкретных условий эксплуатации возможно изменение схемы подвода теплоносителя и нагреваемой среды. На фигуре показан общий вид теплообменника (шеститрубная конструкция). Теплообменник содержит коаксиально расположенные трубы 1, 2, 3, 4, 5, 6 с входными 7, 8 и выходными 9, 10 патрубками, фланцы 11, 12, 13, 14 с перепускными каналами,переходники переменного сечения 15, 16, 17, 18, обтекатель 19. В представленной конструкции жестко соединены между собой трубы 1, 2 посредством переходника переменного сечения 16, фланца 12 трубы 3, 4 посредством переходника переменного сечения 17,фланцев 11, 13 трубы 5, 6 посредством переходников переменного сечения 15, 18, фланца 14. Межтрубные пространства обтекатель 19 - труба 1 и труба 2 - труба 3 соединены между собой перепускными каналами во фланце 12. Межтрубные пространства труба 2 - труба 3 и труба 4 - труба 5 соединены между собой перепускными каналами во фланце 11. Межтрубные пространства труба 1 - труба 2 и труба 3 - труба 4 соединены между собой совпадающими перепускными каналами во фланцах 12, 13. Межтрубные пространства труба 3 - труба 4 и труба 5 - труба 6 соединены между собой перепускными каналами во фланце 11. 2 22162005.09.30 Устройство работает следующим образом. Нагреваемая среда через входной патрубок 7 подается в пространство между обтекателем 19 и трубой 1, где теплообмен происходит по стенке трубы 1. Затем через перепускные каналы фланца 12 поступает в пространство между трубами 2 и 3, где теплообмен происходит уже с двух сторон. Далее через перепускные каналы фланца 11 она поступает в пространство между трубами 4 и 5, где теплообмен происходит через две стенки, пройдя эту полость, среда поступает через каналы фланца 14 к выпускному патрубку 9. Нагревающая среда через входной патрубок 8 подается в пространство между трубами 1 и 2, где теплообмен происходит с обеих сторон. Затем через совпадающие перепускные каналы фланцев 12, 13 поступает в пространство между трубами 3 и 4, где теплообмен происходит с двух сторон. Далее через перепускные каналы фланца 11 она поступает в пространство между трубами 5 и 6, где теплообмен осуществляется через одну стенку трубы 5,пройдя эту полость, среда выводится через выпускной патрубок 10. Предлагаемые отличия существенно упрощают конструкцию теплообменника и его техническое обслуживание, повышают эффективность теплообмена. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
