Устройство для контроля параметров блока модулятора
Номер патента: U 697
Опубликовано: 30.12.2002
Авторы: Друщиц Сергей Николаевич, Кошелев Александр Владимирович, Тареев Анатолий Михайлович
Текст

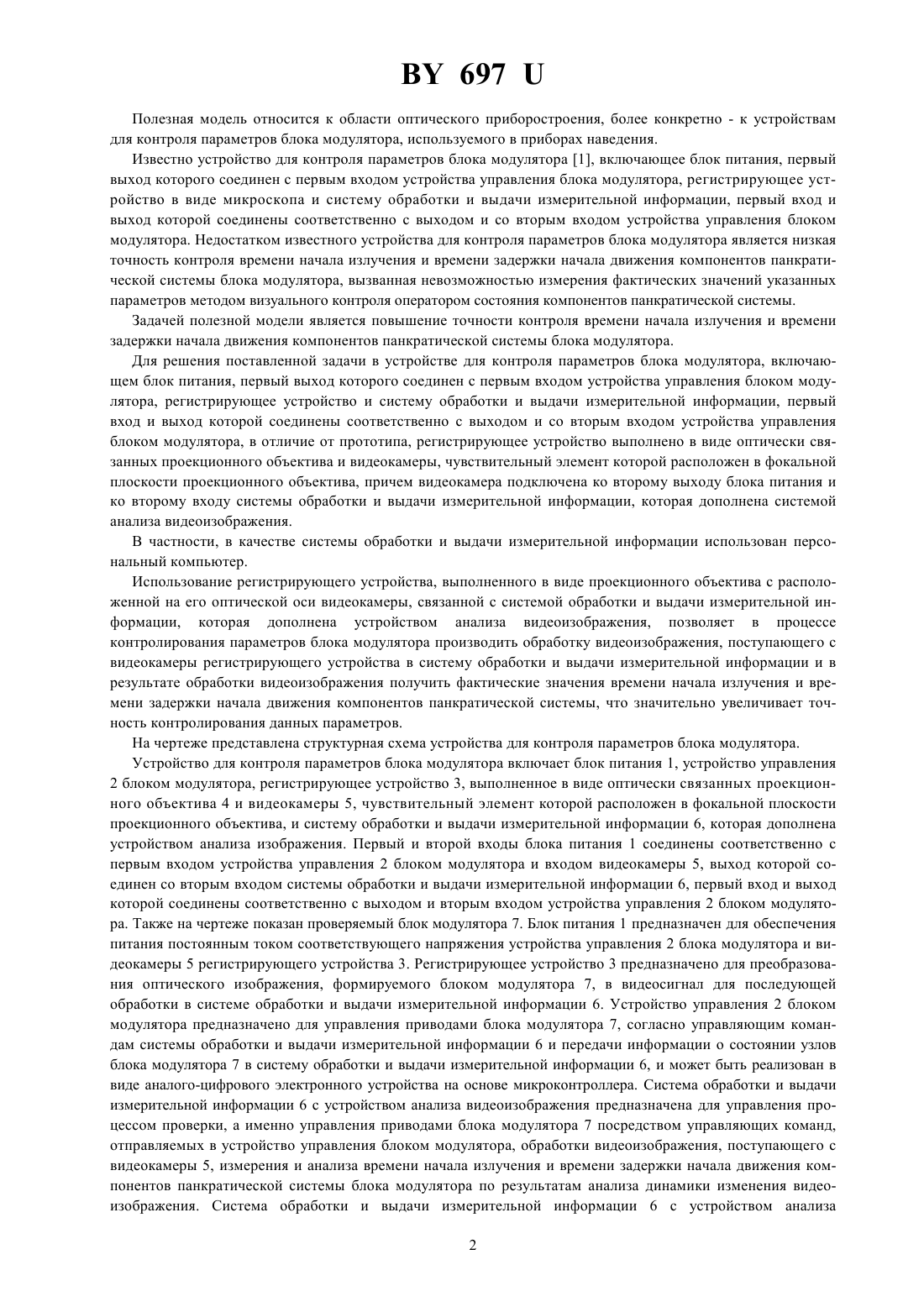

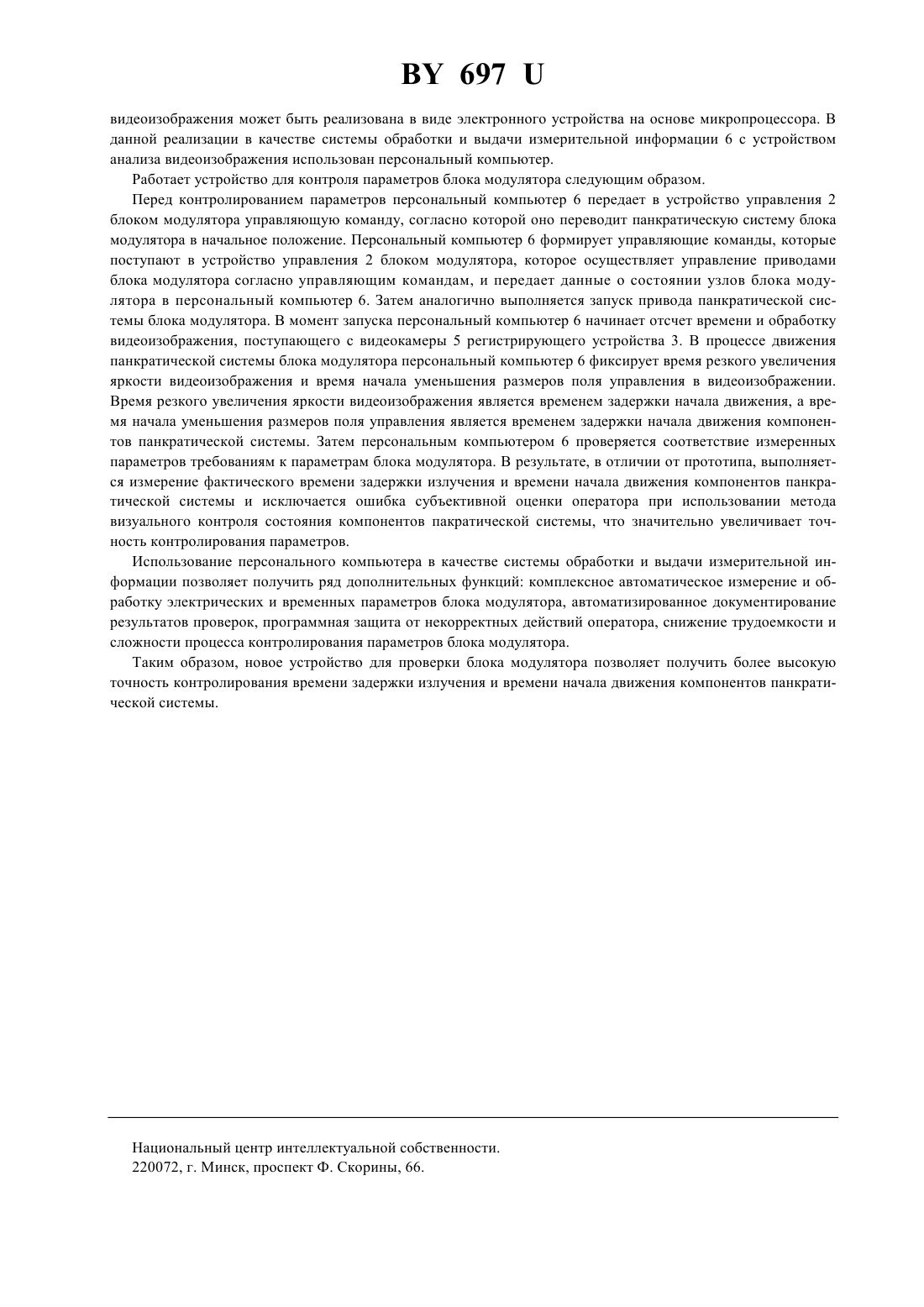

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПАРАМЕТРОВ БЛОКА МОДУЛЯТОРА(71) Заявитель Открытое акционерное общество Пеленг(73) Патентообладатель Открытое акционерное общество Пеленг(57) 1. Устройство для контроля параметров блока модулятора, включающее блок питания, первый выход которого соединен с первым входом устройства управления блоком модулятора, регистрирующее устройство и систему обработки и выдачи измерительной информации, первый вход и выход которой соединены соответственно с выходом и со вторым входом устройства управления блоком модулятора, отличающееся тем, что регистрирующее устройство выполнено в виде оптически связанных проекционного объектива и видеокамеры, чувствительный элемент которой расположен в фокальной плоскости проекционного объектива, причем видеокамера подключена ко второму выходу блока питания и ко второму входу системы обработки и выдачи измерительной информации, которая дополнена устройством анализа видеоизображения. 2. Устройство по п. 1, отличающееся тем, что в качестве системы обработки и выдачи измерительной информации с устройством анализа видеоизображения использован персональный компьютер.(56) 1. Инструкция по настройке блока модулятора 1572.12.00.000 и редуктора с приводами 1572.12.10.000. ОАО Пеленг, 2000. 697 Полезная модель относится к области оптического приборостроения, более конкретно - к устройствам для контроля параметров блока модулятора, используемого в приборах наведения. Известно устройство для контроля параметров блока модулятора 1, включающее блок питания, первый выход которого соединен с первым входом устройства управления блока модулятора, регистрирующее устройство в виде микроскопа и систему обработки и выдачи измерительной информации, первый вход и выход которой соединены соответственно с выходом и со вторым входом устройства управления блоком модулятора. Недостатком известного устройства для контроля параметров блока модулятора является низкая точность контроля времени начала излучения и времени задержки начала движения компонентов панкратической системы блока модулятора, вызванная невозможностью измерения фактических значений указанных параметров методом визуального контроля оператором состояния компонентов панкратической системы. Задачей полезной модели является повышение точности контроля времени начала излучения и времени задержки начала движения компонентов панкратической системы блока модулятора. Для решения поставленной задачи в устройстве для контроля параметров блока модулятора, включающем блок питания, первый выход которого соединен с первым входом устройства управления блоком модулятора, регистрирующее устройство и систему обработки и выдачи измерительной информации, первый вход и выход которой соединены соответственно с выходом и со вторым входом устройства управления блоком модулятора, в отличие от прототипа, регистрирующее устройство выполнено в виде оптически связанных проекционного объектива и видеокамеры, чувствительный элемент которой расположен в фокальной плоскости проекционного объектива, причем видеокамера подключена ко второму выходу блока питания и ко второму входу системы обработки и выдачи измерительной информации, которая дополнена системой анализа видеоизображения. В частности, в качестве системы обработки и выдачи измерительной информации использован персональный компьютер. Использование регистрирующего устройства, выполненного в виде проекционного объектива с расположенной на его оптической оси видеокамеры, связанной с системой обработки и выдачи измерительной информации, которая дополнена устройством анализа видеоизображения, позволяет в процессе контролирования параметров блока модулятора производить обработку видеоизображения, поступающего с видеокамеры регистрирующего устройства в систему обработки и выдачи измерительной информации и в результате обработки видеоизображения получить фактические значения времени начала излучения и времени задержки начала движения компонентов панкратической системы, что значительно увеличивает точность контролирования данных параметров. На чертеже представлена структурная схема устройства для контроля параметров блока модулятора. Устройство для контроля параметров блока модулятора включает блок питания 1, устройство управления 2 блоком модулятора, регистрирующее устройство 3, выполненное в виде оптически связанных проекционного объектива 4 и видеокамеры 5, чувствительный элемент которой расположен в фокальной плоскости проекционного объектива, и систему обработки и выдачи измерительной информации 6, которая дополнена устройством анализа изображения. Первый и второй входы блока питания 1 соединены соответственно с первым входом устройства управления 2 блоком модулятора и входом видеокамеры 5, выход которой соединен со вторым входом системы обработки и выдачи измерительной информации 6, первый вход и выход которой соединены соответственно с выходом и вторым входом устройства управления 2 блоком модулятора. Также на чертеже показан проверяемый блок модулятора 7. Блок питания 1 предназначен для обеспечения питания постоянным током соответствующего напряжения устройства управления 2 блока модулятора и видеокамеры 5 регистрирующего устройства 3. Регистрирующее устройство 3 предназначено для преобразования оптического изображения, формируемого блоком модулятора 7, в видеосигнал для последующей обработки в системе обработки и выдачи измерительной информации 6. Устройство управления 2 блоком модулятора предназначено для управления приводами блока модулятора 7, согласно управляющим командам системы обработки и выдачи измерительной информации 6 и передачи информации о состоянии узлов блока модулятора 7 в систему обработки и выдачи измерительной информации 6, и может быть реализован в виде аналого-цифрового электронного устройства на основе микроконтроллера. Система обработки и выдачи измерительной информации 6 с устройством анализа видеоизображения предназначена для управления процессом проверки, а именно управления приводами блока модулятора 7 посредством управляющих команд,отправляемых в устройство управления блоком модулятора, обработки видеоизображения, поступающего с видеокамеры 5, измерения и анализа времени начала излучения и времени задержки начала движения компонентов панкратической системы блока модулятора по результатам анализа динамики изменения видеоизображения. Система обработки и выдачи измерительной информации 6 с устройством анализа 2 697 видеоизображения может быть реализована в виде электронного устройства на основе микропроцессора. В данной реализации в качестве системы обработки и выдачи измерительной информации 6 с устройством анализа видеоизображения использован персональный компьютер. Работает устройство для контроля параметров блока модулятора следующим образом. Перед контролированием параметров персональный компьютер 6 передает в устройство управления 2 блоком модулятора управляющую команду, согласно которой оно переводит панкратическую систему блока модулятора в начальное положение. Персональный компьютер 6 формирует управляющие команды, которые поступают в устройство управления 2 блоком модулятора, которое осуществляет управление приводами блока модулятора согласно управляющим командам, и передает данные о состоянии узлов блока модулятора в персональный компьютер 6. Затем аналогично выполняется запуск привода панкратической системы блока модулятора. В момент запуска персональный компьютер 6 начинает отсчет времени и обработку видеоизображения, поступающего с видеокамеры 5 регистрирующего устройства 3. В процессе движения панкратической системы блока модулятора персональный компьютер 6 фиксирует время резкого увеличения яркости видеоизображения и время начала уменьшения размеров поля управления в видеоизображении. Время резкого увеличения яркости видеоизображения является временем задержки начала движения, а время начала уменьшения размеров поля управления является временем задержки начала движения компонентов панкратической системы. Затем персональным компьютером 6 проверяется соответствие измеренных параметров требованиям к параметрам блока модулятора. В результате, в отличии от прототипа, выполняется измерение фактического времени задержки излучения и времени начала движения компонентов панкратической системы и исключается ошибка субъективной оценки оператора при использовании метода визуального контроля состояния компонентов пакратической системы, что значительно увеличивает точность контролирования параметров. Использование персонального компьютера в качестве системы обработки и выдачи измерительной информации позволяет получить ряд дополнительных функций комплексное автоматическое измерение и обработку электрических и временных параметров блока модулятора, автоматизированное документирование результатов проверок, программная защита от некорректных действий оператора, снижение трудоемкости и сложности процесса контролирования параметров блока модулятора. Таким образом, новое устройство для проверки блока модулятора позволяет получить более высокую точность контролирования времени задержки излучения и времени начала движения компонентов панкратической системы. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
МПК / Метки
МПК: G01B 9/00, G02B 27/62
Метки: устройство, модулятора, параметров, контроля, блока
