Грунтовочная композиция для антиадгезионного фторсодержащего покрытия

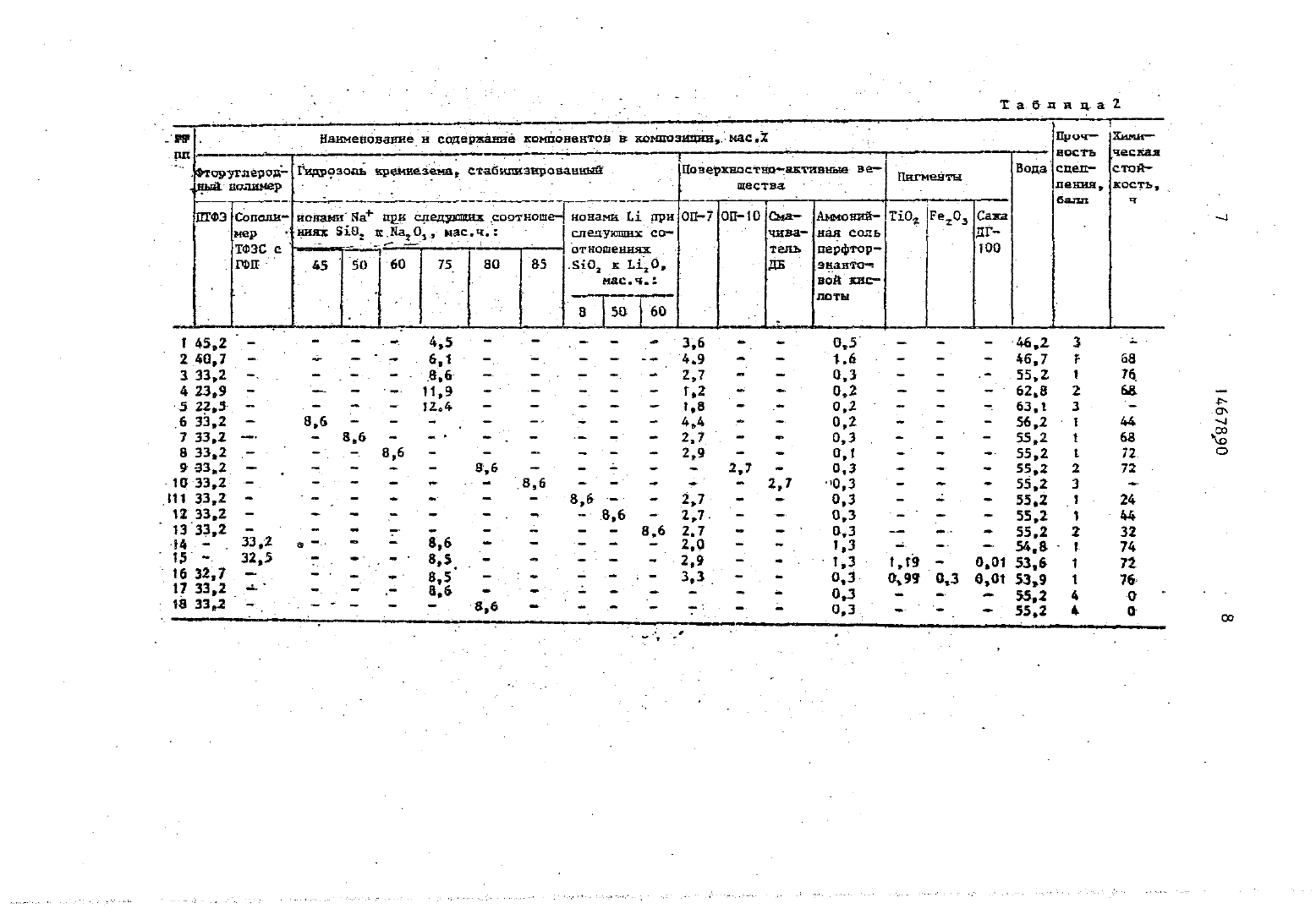

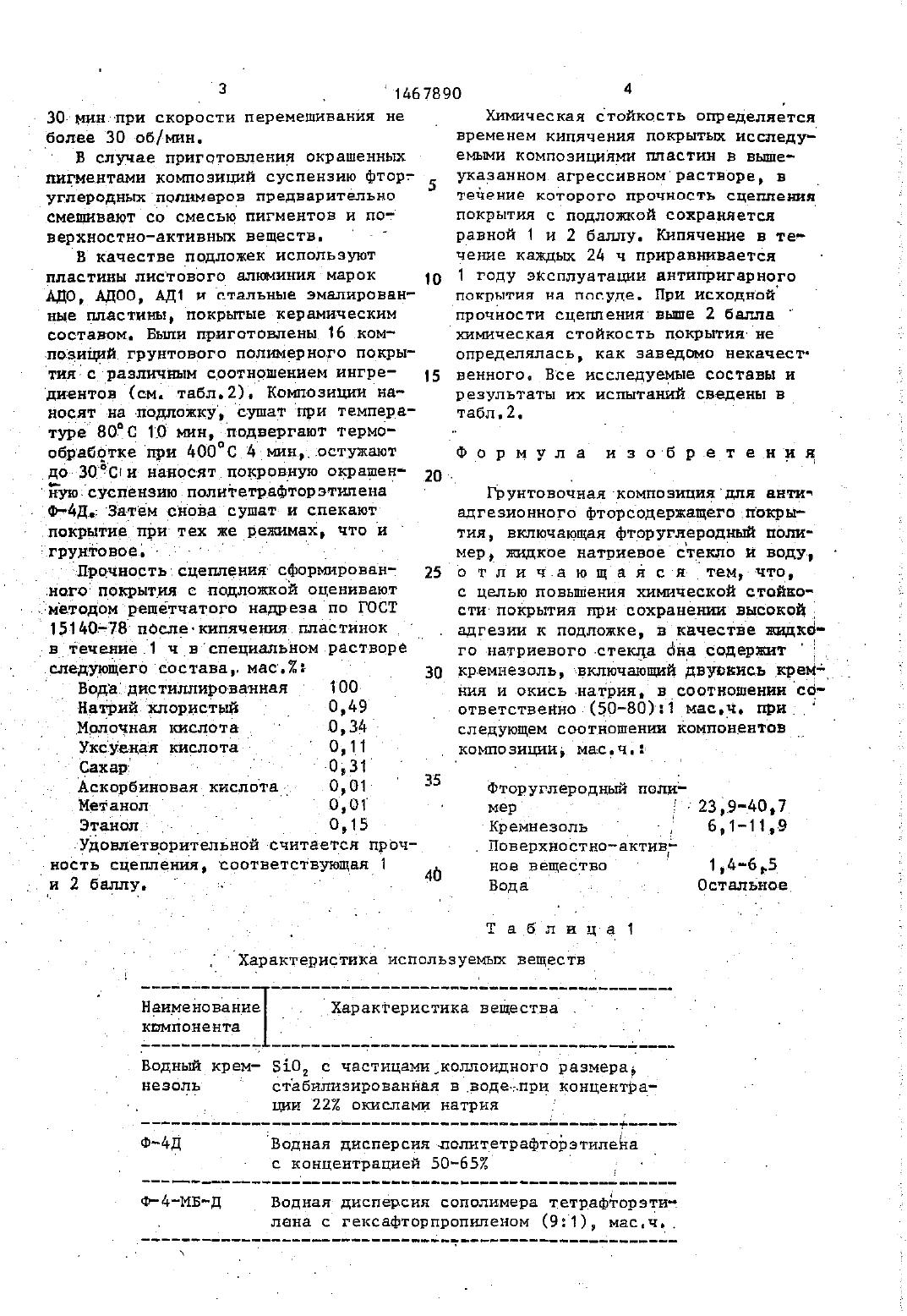

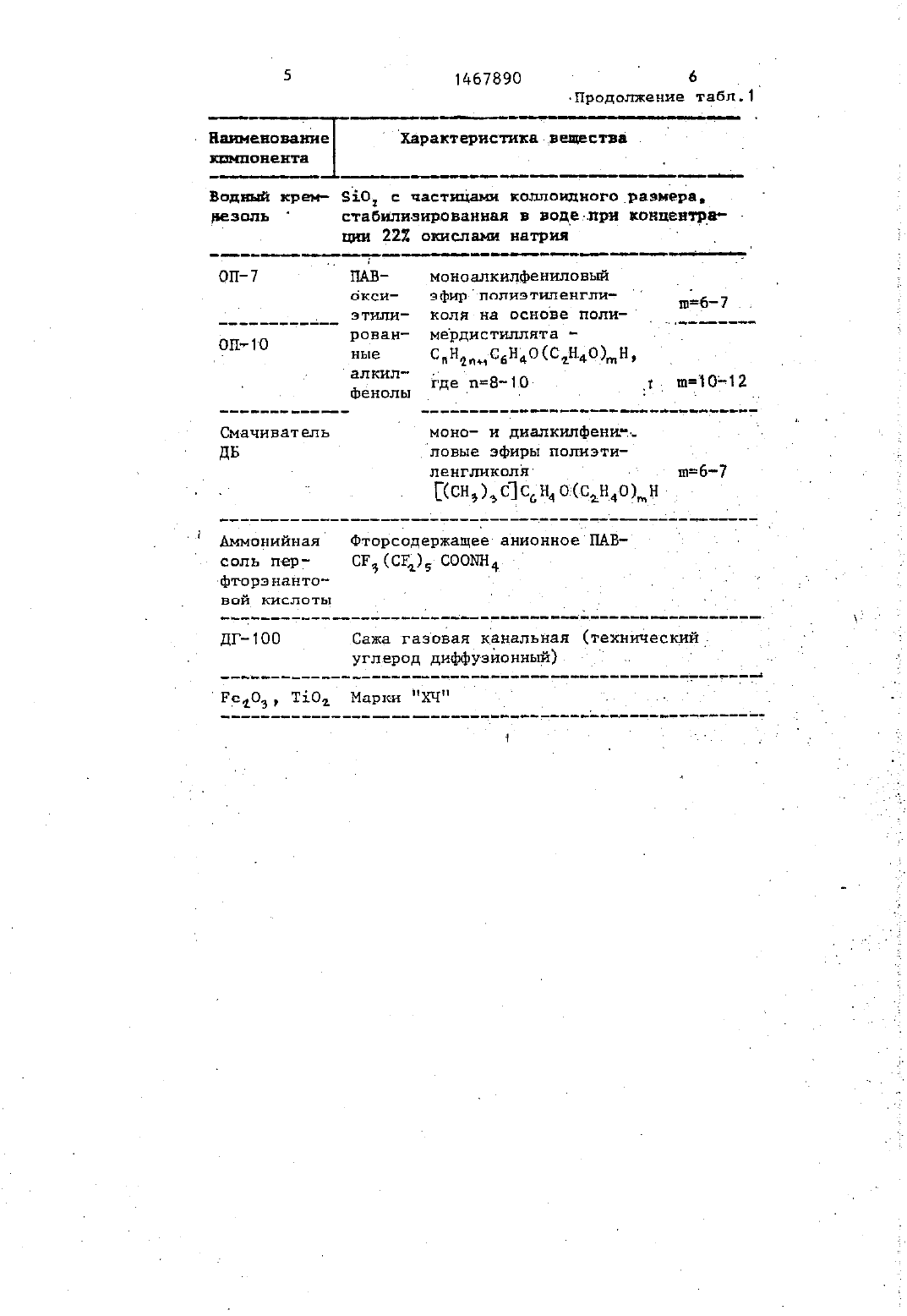

союз совЕтоних ооциллистичвсних ззспувлингосмцдготвзнный номитетт по изоБРЕгЕниям и опчрьгтиям при птнт ссорДЛЯ СГГУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭКЗ. Н(543 ГРУЙТ 0 ВОЧНАЯ КОМПОЗИЦИЯ для АНТИАДГЕЗИОННОГ 0 ФТОРСОДЕРЖАЩЕГО ПОК(57) Изобретение относится к составам на основе водных дисперсий фтороплзстов,предназнзченных Для получериия антиадгезионного фторсодержещего попрьпия, и может бытьиспользовено7 1 Ц л диэобретение относнтсяЙк составам на осиовеводных-дисперсий фтороопластов,предназначенных для получе нияьентиадгезионношо покрытия,-и может быть использовано в химической,машиностроительной пищевой промтпенностяхе также при производстве металлоизделий с антипригерны пок рытияин. --Целью Йнзобретения -явпяется повышение химической стойкости покрытия при сохранении высокой прочности сцепления его с подложкой.Изобретение иллюстрируется следующми примерами. Для получения композиций в качестве фторуглеродных полимеров используют водные суспен 11-89щевой промьщшедностях в также.при р Производстве металлоизделий с антн нпригарнымм покрытиями. Изобретение позволяет увелнчитьхимческуюстой кость покрытия.полученного на осно-ве предлагаемого состава, до 72-76 Ч при сохранении высокой адгезии к подложке 152 балла за спет того что грунтовочная композиция содержт. фторуглеродный полимер, поверхностное активное веществоводу и жидкое нвтрневоестекло ссоотношениемв-нем двуокиси кремния кокислу натрия, резном (50-80)1 мас.ч.д н следующем .соотношении компонентов конлозиции, Мас.Ьгфторуглеродный пплнмерч 239 д 1 40,7,жидкое натриевое стеклоб,1- 11,9, поверхностнотзктивное вещество 1 дб 5.В 0 да остальное.. 2,зии ЙТФЭ марки ФЪД 1 илнспполимераВ кзчетве гидрозопя кремнезема используют водный кремнезолъ. Расчеч ты делают по сухоиу весу.веществ используют и учитывают входят щие в состав суспензии ОП 7 д ОП-10 осмачиватель ДБ н аммоннйную соль пери фторзнантовой кислоты. - -фторугледодных полимеров перемешвач ютс водным кремнезолем в течение 19573 30-мин при скорости перемешивания не более 30 тоб/мин.В случае приготовления окрашенных пигментами композиций суспензию фторг углеродных полимеров предварительно смешивают со смесью пигментов н поверхностно-активных веществ.тв качестве подложек используют пластины листового алюминия марок Ад 0 АДО 0, АД 1 и стальные эмалированные пластины, покрытые керамическим составом, Были приготовлены 16 комповицни грунтового полимерного покрытип сразлиннм соотношением ингредиентов (см. табл.2). Композиции на носят на.подложку сушат при температуре 8050 ТО мн,-подвергают термообраб 9 ткепри 40 ОС д мн, остужают до 30 Сън наносят покровную окрашеную суспензию политетрафторэтилена лФт 4 дЗатем снова Сушат и опекают тпокрытиепрн тех же режимах, что и грунтовоед 7 нЗметодомрешетчатого надреза по ГОСТв течение 1 чв специальном растворе следующего состава мас.ВодаПдистиллнрованная Натрий 7 хлористый лрмолочная кислота Уксуанаи кислота е Сахагд .у ц АскорбиноваякислотадХимческая стойкость определяется Временем кипячения покрытыи исследуемъши композициями пластин в вышеуказанном агрессивном растворе, в течение КОТОРОГО ПРОЧНОСТЬ СЦЕПЛЕНХЯ покрытия с подложкой сохраняется ц равной 1 и 2 баллу. Кипячение в тег пение каждыш 2 д ч приравнивается 1 году эксплуатации антипрнгарного покрытия на посуде. При исходной прочности сцепления выше 2 балла химическая стойкость покрытия не определялась, как заведомо некачественного. Все исследуемые составы и результаты их испытаний сведены в табл.2. - АГрунтовочиая композиция для антич адгезионного фторсодержащегоопокры тип, включающая фторуглеродный полимер, жидкое натриевое стекло и воду,о т л и чеа ю ща я с я- тем, что, С ЦЕЛЬЮ ПОВЫШЕНИЯ ХИМИЧЕСКОЙ СТОЕО сти-покрытия при-сохранении высокой адгезии к подложке, в качестве жидкого натриевого-стекла она содержиткремнезоль включающий двуокись креиуответственн 05(5080)1 масн. прн следующем соотношении номпонентов композиции, масч.Поверхностноактивг нов вещество 1,4 т 65 Водации 22 окислами натрия Фтдд Водная дисперсия лолнтетрафторэтилеа ЧР 4-МБ-ДВодная дисперсия сополимера тетрафторэтичЦойерхвпстнпчакшвнъш ве паства. вспашка ища следивших псоотнощд ионами 1.5. при опчгцьА-Д впднй крен 10, с частицам коллоидного размера, резпль стабипивированнвя в воде при концентрации 2272 стенами натрияэтили коля на основа полн- Ч ОП 1 О рован мердистнллята 7 -ные сднйпьясбнао(стн 4 о.)тн 9 .ДГ 100 Сажа газьая канальная (технийескийд
