Электроизоляционное стекло

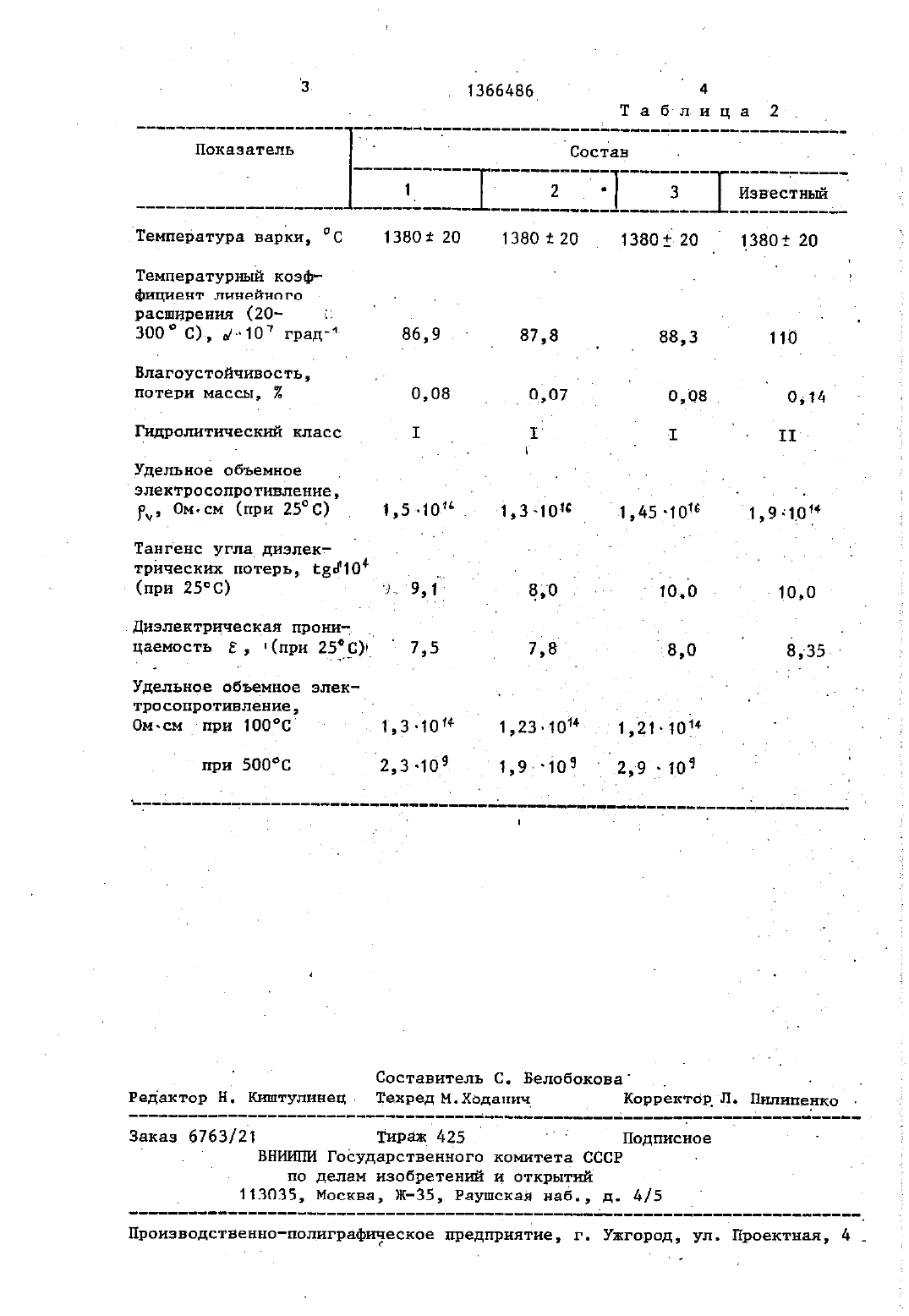

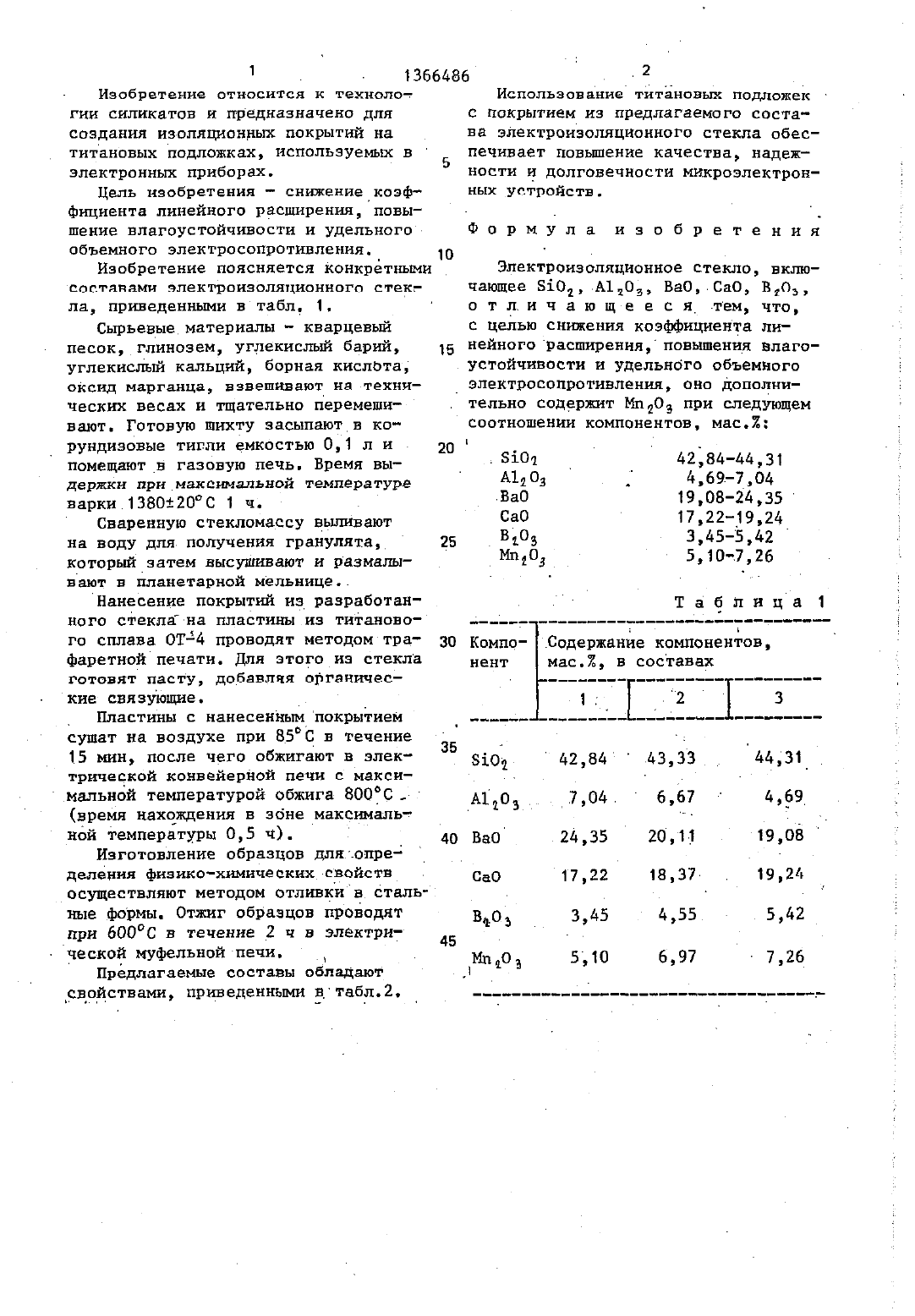

госмддрстввнный номитет ссор Ев С 4 у Н по делам изовретений и отнгьлтшя -(21) 4056031/2933 А изоляционного покрытия титановй под(22) 17 о 0 д-85 шожек, используемых при изготовлении(46) 15.01.88. Бюл. Ю 2 интегральным схем в электронным пон(71) Белорусский технологический л борах. С целью снижения коэффициенинститут им. С.М. Кирова те линейного расширения,повыения(72) Н.М. Бобкова, Г.Е. Рачковская, влатоустойчивости и удельного объемГ.Г. Скрипка и И.М. Егорова ного злектросопротивления электро(53) 666.112.6(088.8) л т изоляционное стекло имеет следующш(56) Авторское свидетельство СССР хический состав, мас.2 510, 42,84 Ш 1046206, кл. С 03 С 3/64, 1981. 44,31 А 1 д 09 4,6 Э 704 В 203 3,45 Пгтент США т 4385127, 5,42 Вао 19,08-2 д,35 Са 0 1722 кл. 501/5, 1983. 1924 Мпд 035,10 Р 7,26. Коэффииент(за) элвктгоизодяционнон стЕкло линейного расширения стекла (в 69Изобретение относится к технолоч Использование титановых подложек гни силикатов и предназначено для с покрытием из предлагаемого состаСОЗДЗНИЯ НЗОПНЦИОННЫХ ПОКРЫТИЙ на На электроизоляционного стекла обесТНТЕНОВЫХ П 0 дЛОЖКЗХ ИСП 0 ПЬ 5 Уемых в печивает повышение качества, надеж электронных приборах. 5 ности и долговечности микроэлектрон Цель изобретения сниение коэфт ных устройств. фицнента линейного расширения, повы шение влагоустойчивости и удельного Ф О Р М У л а и 3 о 6 р е т е н и я объемного электросопротивления. 10Изобретение поясняется конкретныи Электроизоляционное стекло, вклсоставами электроизоляционного стене чающее 510.2, А 120 т Вао, сао, ввоз,па, приведеннми втабл 1. о т л.и ч а ю щ е е с я тем, что, Сырьевыематериалы - кварцевы С ЦЗЛЬЮ СНИЕНИЯ К 0 ЭФФИЦИеНТа липесок, глинозем, углекислый барий, 15 НЭЙНОГОРасШИреНня,повышения влагоУглекислый кальций, борная кислота, устойчивости и удельного объемного оксид марганца, взвешивают на техни- электросопротивлення, оно дополнических весах н тщательно перемешн . тельно содержит мп,о, при следующем вают. Готовую шинту засыпают в ко соотношении компонентов, мас. рундиэовые тигли емкостью 0,1 л и 20 5 . помещают в газовую печь. Время вы- -5101 . 428444 э 31 держки примаксиальной температуре А 1203 . 469704 варки 1 зво 2 ос 1 ч. . т 380 1908-24,35Сваренную стекломассу выливают Сад л 17 э 221924 на воду для получения гранулята 25 рв 10 з 3455 э 42 который затем высушивают и размалы- тмдйоз . 5 з 1072 б вают в планетарной мельницеНанесение покрытий из разработан- . л т 3 5 п н ц а 1 ного стекла на пластины из титаново- - - д го сплава Отдд проводят методом тга- эп Компо- содержание компонентов, фаретной печати. Для этого из стекла Нант мас 1 В составах готовят пасту, добавляя органичес - -д-Пластины с нанесеннымтпокрытнем -Ц сушат на воздухе при 85 С в течение И . .15 мин, после чего обжигают в элент 35 5101 д 2,84 д 3 ЗЗ 44,31 трической конвейерной печи с макси т - - мальной температурой обжига ЗООС А 1 0 р 7 од. - 6,67 4,69Изготовление образцов для опре- р, деления физико-химических-свойств т сад 17,22 1837. р 19,24 осуществляют методом отливки всталь- . ные формы. Отжиг образцов проводят втоз 3,д 5 д,55 5,42 при 6 ООС в течение 2 ч в электрит 45 р ческой МУфелЬнои печи. 4 мдтоэ 5310 5,97 . 7,26Предлагаемые составы обладают тж своиствами, приведеннми нтабл.2. ---- 3 1 звв 4 вв С е 4Температурный коэф- фициент линейного расширения (20 ПТангенс угла диалект трйческих потерь, 310БНИШИ Государственного комтета СССР по делам изобретений И открытий 113035, Москва, ЯР 35, Раушская наб. д. 4/5
