Устройство для гашения вибрации оптического элемента

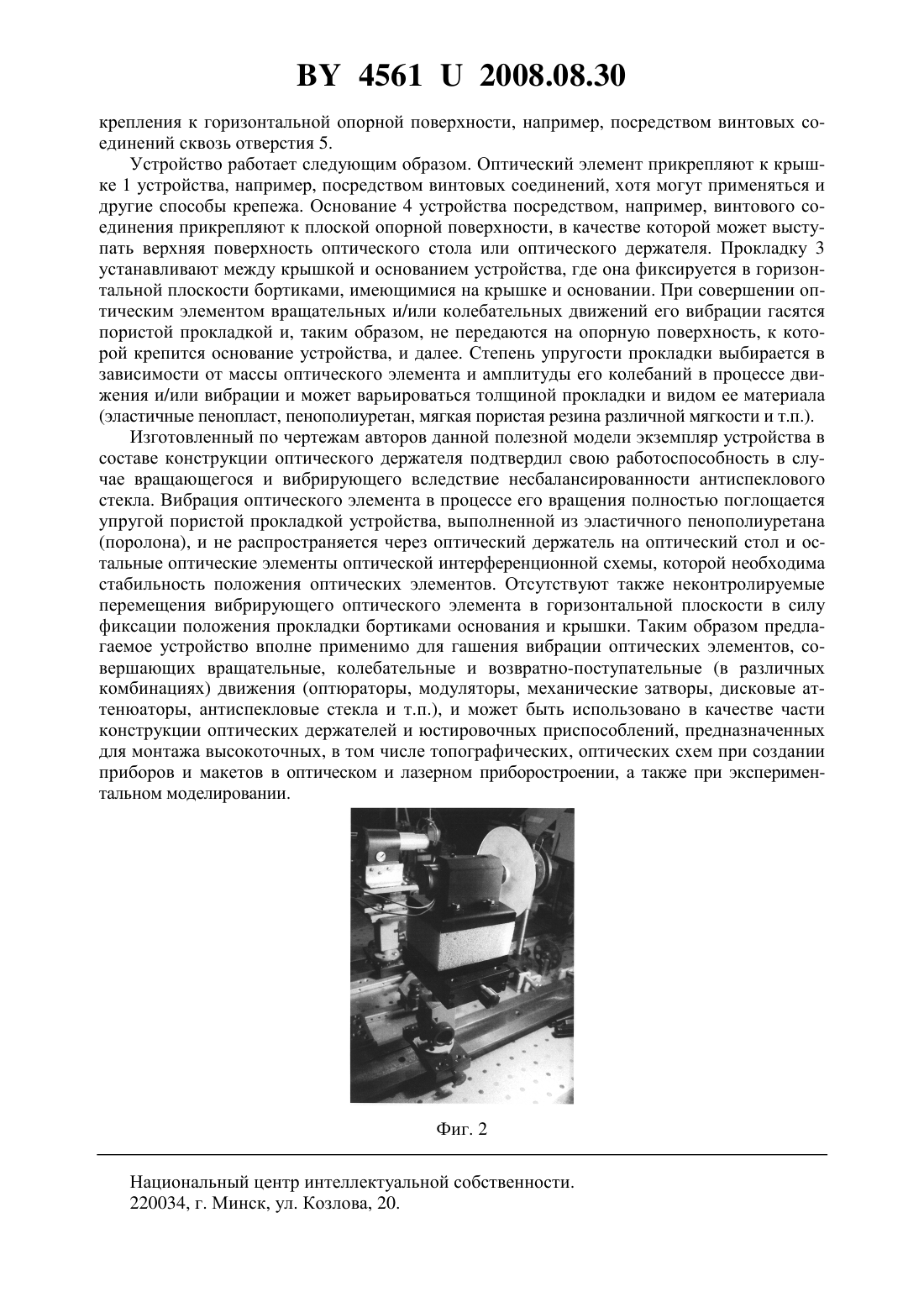

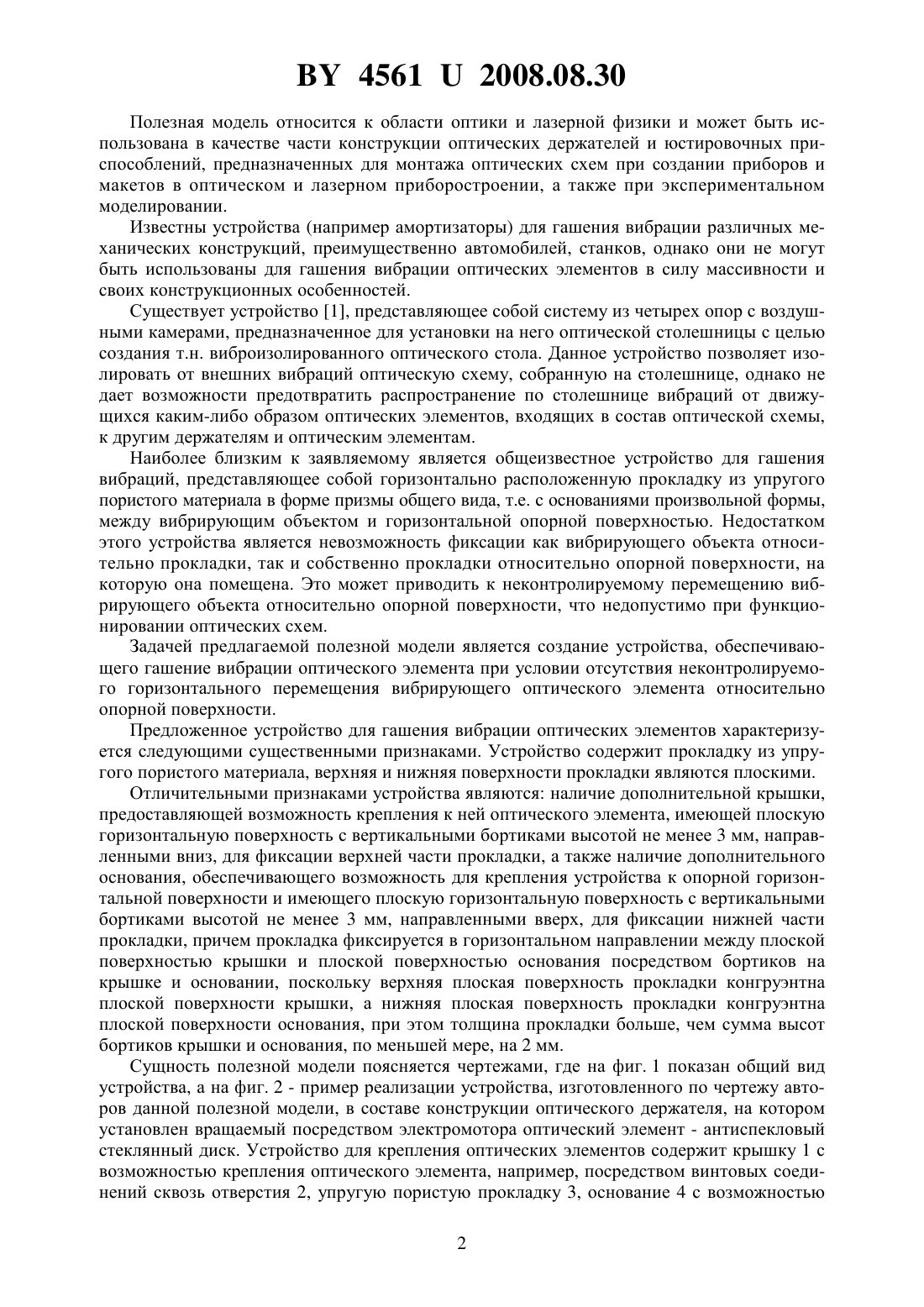

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ГАШЕНИЯ ВИБРАЦИИ ОПТИЧЕСКОГО ЭЛЕМЕНТА(71) Заявитель Государственное научное учреждение Институт физики имени Б.И.Степанова Национальной академии наук Беларуси(72) Авторы Рыжевич Анатолий Анатольевич Солоневич Сергей Васильевич(73) Патентообладатель Государственное научное учреждение Институт физики имени Б.И.Степанова Национальной академии наук Беларуси(57) Устройство для гашения вибрации оптических элементов, содержащее прокладку из упругого пористого материала с плоскими верхней и нижней поверхностями, отличающееся тем, что дополнительно содержит крышку, предоставляющую возможность крепления к ней оптического элемента и имеющую плоскую горизонтальную поверхность с вертикальными бортиками высотой не менее 3 мм, направленными вниз, а также дополнительно содержит основание, дающее возможность для крепления устройства к опорной горизонтальной поверхности и имеющее плоскую горизонтальную поверхность с вертикальными бортиками высотой не менее 3 мм, направленными вверх, причем прокладка фиксируется в горизонтальном направлении между плоской поверхностью крышки и плоской поверхностью основания посредством бортиков на крышке и основании, поскольку верхняя плоская поверхность прокладки конгруэнтна плоской поверхности крышки, а нижняя плоская поверхность прокладки конгруэнтна плоской поверхности основания, при этом толщина прокладки должна быть больше, чем сумма высот бортиков крышки и основания, по меньшей мере, на 2 мм.(56) 1. . -2006 // Каталог продукции фирмы Станда,Литва. - С. 1-6, изделия 195, 196, 1495. 45612008.08.30 Полезная модель относится к области оптики и лазерной физики и может быть использована в качестве части конструкции оптических держателей и юстировочных приспособлений, предназначенных для монтажа оптических схем при создании приборов и макетов в оптическом и лазерном приборостроении, а также при экспериментальном моделировании. Известны устройства (например амортизаторы) для гашения вибрации различных механических конструкций, преимущественно автомобилей, станков, однако они не могут быть использованы для гашения вибрации оптических элементов в силу массивности и своих конструкционных особенностей. Существует устройство 1, представляющее собой систему из четырех опор с воздушными камерами, предназначенное для установки на него оптической столешницы с целью создания т.н. виброизолированного оптического стола. Данное устройство позволяет изолировать от внешних вибраций оптическую схему, собранную на столешнице, однако не дает возможности предотвратить распространение по столешнице вибраций от движущихся каким-либо образом оптических элементов, входящих в состав оптической схемы,к другим держателям и оптическим элементам. Наиболее близким к заявляемому является общеизвестное устройство для гашения вибраций, представляющее собой горизонтально расположенную прокладку из упругого пористого материала в форме призмы общего вида, т.е. с основаниями произвольной формы,между вибрирующим объектом и горизонтальной опорной поверхностью. Недостатком этого устройства является невозможность фиксации как вибрирующего объекта относительно прокладки, так и собственно прокладки относительно опорной поверхности, на которую она помещена. Это может приводить к неконтролируемому перемещению вибрирующего объекта относительно опорной поверхности, что недопустимо при функционировании оптических схем. Задачей предлагаемой полезной модели является создание устройства, обеспечивающего гашение вибрации оптического элемента при условии отсутствия неконтролируемого горизонтального перемещения вибрирующего оптического элемента относительно опорной поверхности. Предложенное устройство для гашения вибрации оптических элементов характеризуется следующими существенными признаками. Устройство содержит прокладку из упругого пористого материала, верхняя и нижняя поверхности прокладки являются плоскими. Отличительными признаками устройства являются наличие дополнительной крышки,предоставляющей возможность крепления к ней оптического элемента, имеющей плоскую горизонтальную поверхность с вертикальными бортиками высотой не менее 3 мм, направленными вниз, для фиксации верхней части прокладки, а также наличие дополнительного основания, обеспечивающего возможность для крепления устройства к опорной горизонтальной поверхности и имеющего плоскую горизонтальную поверхность с вертикальными бортиками высотой не менее 3 мм, направленными вверх, для фиксации нижней части прокладки, причем прокладка фиксируется в горизонтальном направлении между плоской поверхностью крышки и плоской поверхностью основания посредством бортиков на крышке и основании, поскольку верхняя плоская поверхность прокладки конгруэнтна плоской поверхности крышки, а нижняя плоская поверхность прокладки конгруэнтна плоской поверхности основания, при этом толщина прокладки больше, чем сумма высот бортиков крышки и основания, по меньшей мере, на 2 мм. Сущность полезной модели поясняется чертежами, где на фиг. 1 показан общий вид устройства, а на фиг. 2 - пример реализации устройства, изготовленного по чертежу авторов данной полезной модели, в составе конструкции оптического держателя, на котором установлен вращаемый посредством электромотора оптический элемент - антиспекловый стеклянный диск. Устройство для крепления оптических элементов содержит крышку 1 с возможностью крепления оптического элемента, например, посредством винтовых соединений сквозь отверстия 2, упругую пористую прокладку 3, основание 4 с возможностью 2 45612008.08.30 крепления к горизонтальной опорной поверхности, например, посредством винтовых соединений сквозь отверстия 5. Устройство работает следующим образом. Оптический элемент прикрепляют к крышке 1 устройства, например, посредством винтовых соединений, хотя могут применяться и другие способы крепежа. Основание 4 устройства посредством, например, винтового соединения прикрепляют к плоской опорной поверхности,в качестве которой может выступать верхняя поверхность оптического стола или оптического держателя. Прокладку 3 устанавливают между крышкой и основанием устройства, где она фиксируется в горизонтальной плоскости бортиками, имеющимися на крышке и основании. При совершении оптическим элементом вращательных и/или колебательных движений его вибрации гасятся пористой прокладкой и, таким образом, не передаются на опорную поверхность, к которой крепится основание устройства, и далее. Степень упругости прокладки выбирается в зависимости от массы оптического элемента и амплитуды его колебаний в процессе движения и/или вибрации и может варьироваться толщиной прокладки и видом ее материала(эластичные пенопласт, пенополиуретан, мягкая пористая резина различной мягкости и т.п.). Изготовленный по чертежам авторов данной полезной модели экземпляр устройства в составе конструкции оптического держателя подтвердил свою работоспособность в случае вращающегося и вибрирующего вследствие несбалансированности антиспеклового стекла. Вибрация оптического элемента в процессе его вращения полностью поглощается упругой пористой прокладкой устройства, выполненной из эластичного пенополиуретана(поролона), и не распространяется через оптический держатель на оптический стол и остальные оптические элементы оптической интерференционной схемы, которой необходима стабильность положения оптических элементов. Отсутствуют также неконтролируемые перемещения вибрирующего оптического элемента в горизонтальной плоскости в силу фиксации положения прокладки бортиками основания и крышки. Таким образом предлагаемое устройство вполне применимо для гашения вибрации оптических элементов, совершающих вращательные, колебательные и возвратно-поступательные (в различных комбинациях) движения (оптюраторы, модуляторы, механические затворы, дисковые аттенюаторы, антиспекловые стекла и т.п.), и может быть использовано в качестве части конструкции оптических держателей и юстировочных приспособлений, предназначенных для монтажа высокоточных, в том числе топографических, оптических схем при создании приборов и макетов в оптическом и лазерном приборостроении, а также при экспериментальном моделировании. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
