Устройство для измерения вибрации стен и потолка в помещениях

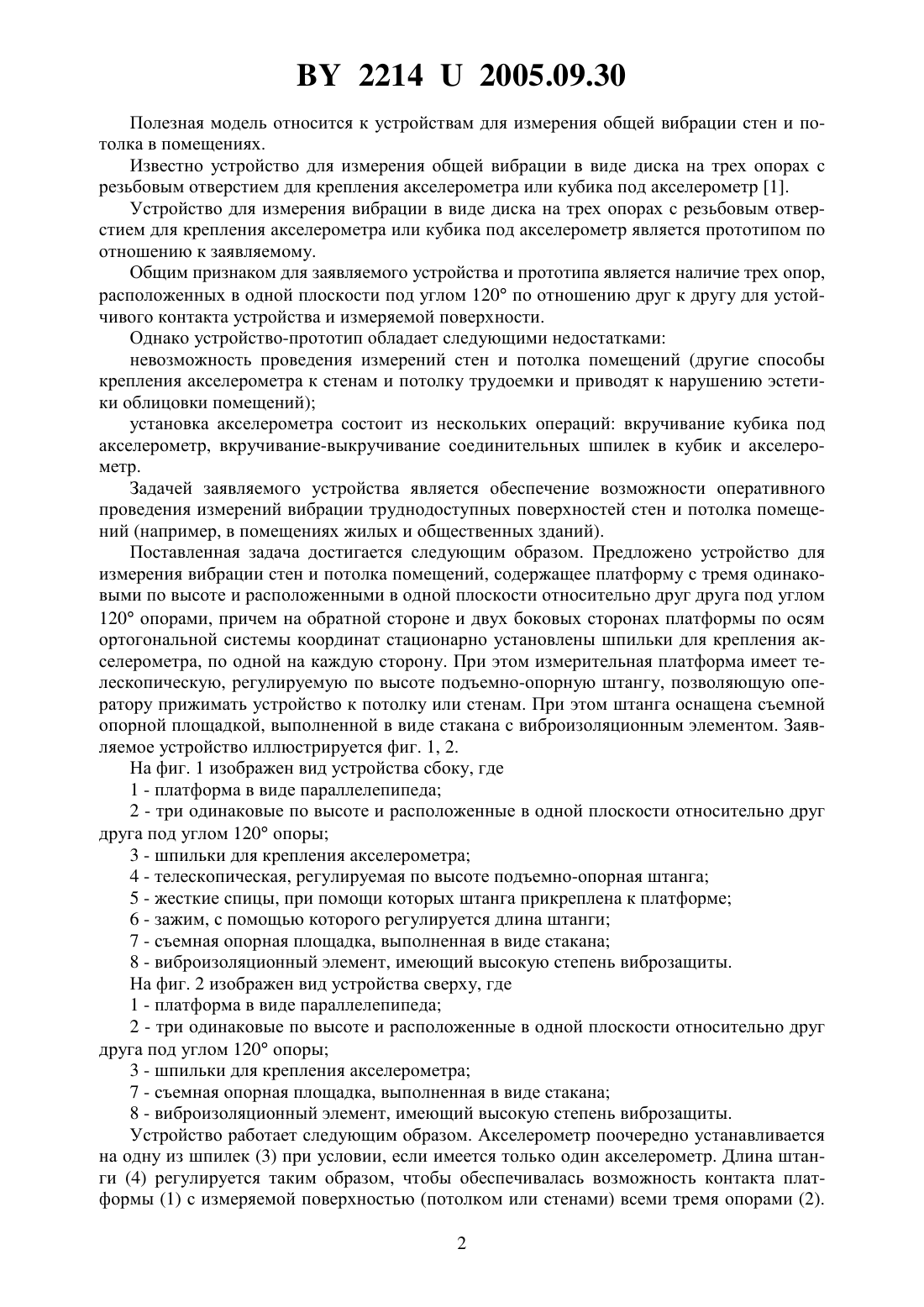

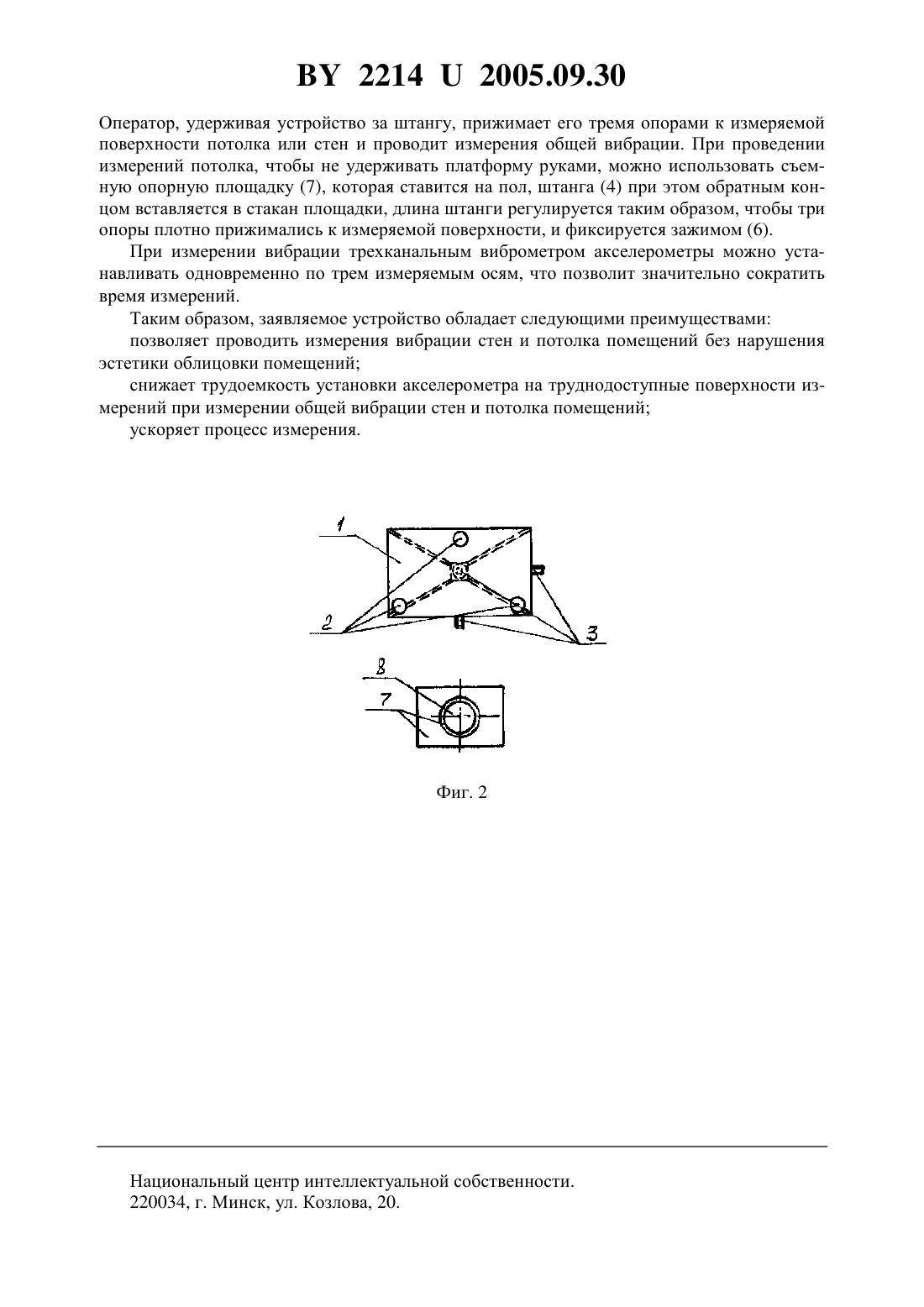

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ВИБРАЦИИ СТЕН И ПОТОЛКА В(71) Заявитель Государственное учреждение Республиканский научнопрактический центр гигиены(72) Авторы Соловьева Ирина Владимировна Худницкий Станислав Станиславович Соколов Сергей Михайлович Запорожченко Анатолий Андреевич(73) Патентообладатель Государственное учреждение Республиканский научно-практический центр гигиены(57) 1. Устройство для измерения вибрации стен и потолка помещений, содержащее платформу с тремя одинаковыми по высоте и расположенными в одной плоскости относительно друг друга под углом 120 опорами, отличающееся тем, что на обратной стороне и двух боковых сторонах платформы по осям ортогональной системы координат стационарно установлены шпильки для крепления акселерометра, по одной на каждую сторону. 2. Устройство по п. 1, отличающееся тем, что на обратной стороне платформы установлена телескопическая, регулируемая по высоте подъемно-опорная штанга. 3. Устройство по п. 2, отличающееся тем, что штанга оснащена съемной опорной площадкой, содержащей виброизоляционный элемент. 22142005.09.30 Полезная модель относится к устройствам для измерения общей вибрации стен и потолка в помещениях. Известно устройство для измерения общей вибрации в виде диска на трех опорах с резьбовым отверстием для крепления акселерометра или кубика под акселерометр 1. Устройство для измерения вибрации в виде диска на трех опорах с резьбовым отверстием для крепления акселерометра или кубика под акселерометр является прототипом по отношению к заявляемому. Общим признаком для заявляемого устройства и прототипа является наличие трех опор,расположенных в одной плоскости под углом 120 по отношению друг к другу для устойчивого контакта устройства и измеряемой поверхности. Однако устройство-прототип обладает следующими недостатками невозможность проведения измерений стен и потолка помещений (другие способы крепления акселерометра к стенам и потолку трудоемки и приводят к нарушению эстетики облицовки помещений) установка акселерометра состоит из нескольких операций вкручивание кубика под акселерометр, вкручивание-выкручивание соединительных шпилек в кубик и акселерометр. Задачей заявляемого устройства является обеспечение возможности оперативного проведения измерений вибрации труднодоступных поверхностей стен и потолка помещений (например, в помещениях жилых и общественных зданий). Поставленная задача достигается следующим образом. Предложено устройство для измерения вибрации стен и потолка помещений, содержащее платформу с тремя одинаковыми по высоте и расположенными в одной плоскости относительно друг друга под углом 120 опорами, причем на обратной стороне и двух боковых сторонах платформы по осям ортогональной системы координат стационарно установлены шпильки для крепления акселерометра, по одной на каждую сторону. При этом измерительная платформа имеет телескопическую, регулируемую по высоте подъемно-опорную штангу, позволяющую оператору прижимать устройство к потолку или стенам. При этом штанга оснащена съемной опорной площадкой, выполненной в виде стакана с виброизоляционным элементом. Заявляемое устройство иллюстрируется фиг. 1, 2. На фиг. 1 изображен вид устройства сбоку, где 1 - платформа в виде параллелепипеда 2 - три одинаковые по высоте и расположенные в одной плоскости относительно друг друга под углом 120 опоры 3 - шпильки для крепления акселерометра 4 - телескопическая, регулируемая по высоте подъемно-опорная штанга 5 - жесткие спицы, при помощи которых штанга прикреплена к платформе 6 - зажим, с помощью которого регулируется длина штанги 7 - съемная опорная площадка, выполненная в виде стакана 8 - виброизоляционный элемент, имеющий высокую степень виброзащиты. На фиг. 2 изображен вид устройства сверху, где 1 - платформа в виде параллелепипеда 2 - три одинаковые по высоте и расположенные в одной плоскости относительно друг друга под углом 120 опоры 3 - шпильки для крепления акселерометра 7 - съемная опорная площадка, выполненная в виде стакана 8 - виброизоляционный элемент, имеющий высокую степень виброзащиты. Устройство работает следующим образом. Акселерометр поочередно устанавливается на одну из шпилек (3) при условии, если имеется только один акселерометр. Длина штанги (4) регулируется таким образом, чтобы обеспечивалась возможность контакта платформы (1) с измеряемой поверхностью (потолком или стенами) всеми тремя опорами (2). 2 22142005.09.30 Оператор, удерживая устройство за штангу, прижимает его тремя опорами к измеряемой поверхности потолка или стен и проводит измерения общей вибрации. При проведении измерений потолка, чтобы не удерживать платформу руками, можно использовать съемную опорную площадку (7), которая ставится на пол, штанга (4) при этом обратным концом вставляется в стакан площадки, длина штанги регулируется таким образом, чтобы три опоры плотно прижимались к измеряемой поверхности, и фиксируется зажимом (6). При измерении вибрации трехканальным виброметром акселерометры можно устанавливать одновременно по трем измеряемым осям, что позволит значительно сократить время измерений. Таким образом, заявляемое устройство обладает следующими преимуществами позволяет проводить измерения вибрации стен и потолка помещений без нарушения эстетики облицовки помещений снижает трудоемкость установки акселерометра на труднодоступные поверхности измерений при измерении общей вибрации стен и потолка помещений ускоряет процесс измерения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
