Устройство юстировки фотоприемного элемента для оптических приборов военного назначения

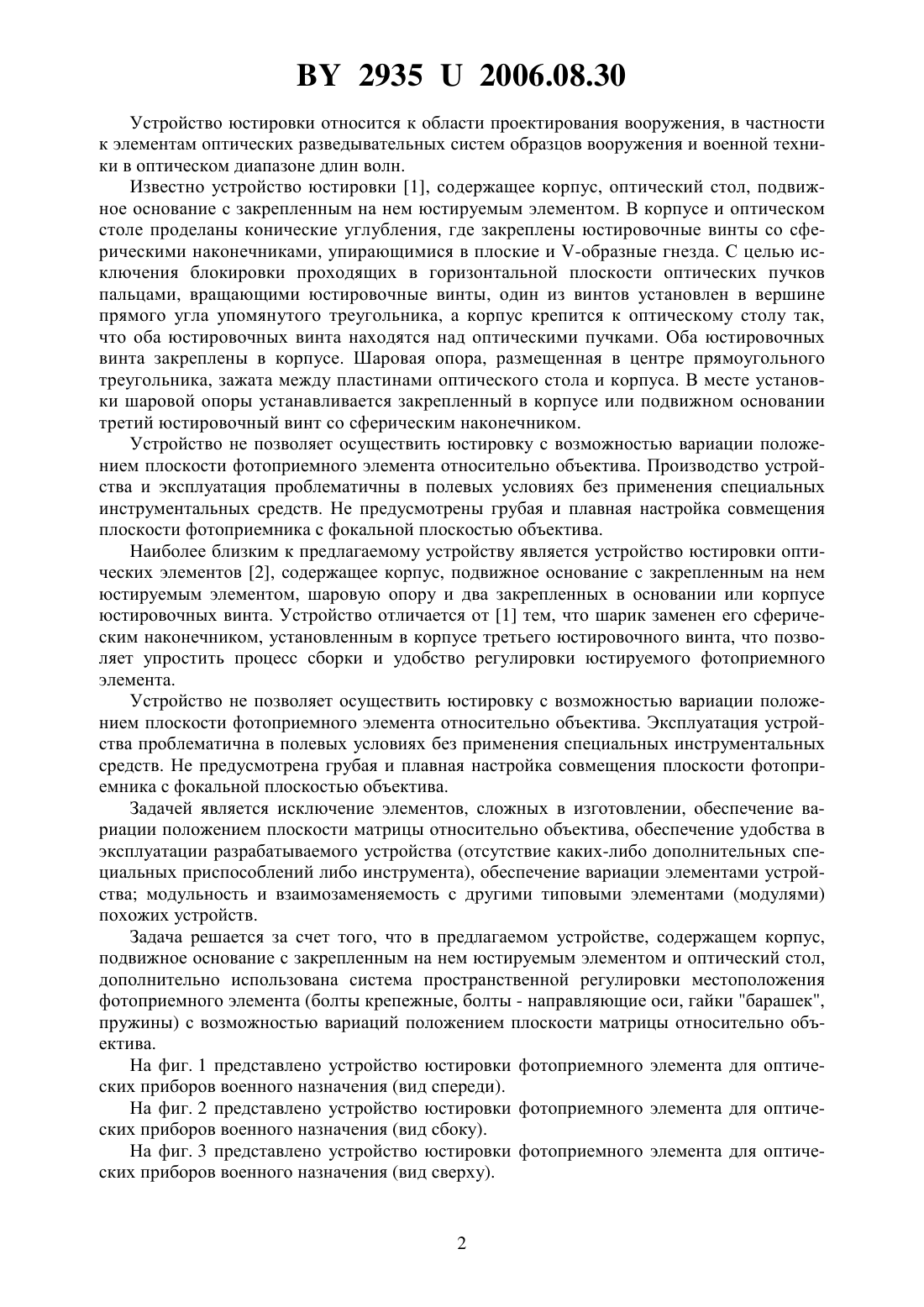

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ЮСТИРОВКИ ФОТОПРИЕМНОГО ЭЛЕМЕНТА ДЛЯ ОПТИЧЕСКИХ ПРИБОРОВ ВОЕННОГО НАЗНАЧЕНИЯ(71) Заявитель Учреждение образования Военная академия Республики Беларусь(72) Авторы Моисеев Василий Викторович Шевяков Алексей Владимирович Семченко Игорь Леонидович Хижняк Александр Вячеславович Сидоров Виталий Юрьевич Бакуренко Андрей Михайлович(73) Патентообладатель Учреждение образования Военная академия Республики Беларусь(57) Устройство юстировки фотоприемного элемента для оптических приборов военного назначения, включающее подвижное основание, юстируемый элемент и оптический стол,отличающееся тем, что дополнительно используется система пространственной регулировки местоположения фотоприемного элемента, содержащая болты крепежные, болты направляющие оси, гайки барашек, пружины. 29352006.08.30 Устройство юстировки относится к области проектирования вооружения, в частности к элементам оптических разведывательных систем образцов вооружения и военной техники в оптическом диапазоне длин волн. Известно устройство юстировки 1, содержащее корпус, оптический стол, подвижное основание с закрепленным на нем юстируемым элементом. В корпусе и оптическом столе проделаны конические углубления, где закреплены юстировочные винты со сферическими наконечниками, упирающимися в плоские и -образные гнезда. С целью исключения блокировки проходящих в горизонтальной плоскости оптических пучков пальцами, вращающими юстировочные винты, один из винтов установлен в вершине прямого угла упомянутого треугольника, а корпус крепится к оптическому столу так,что оба юстировочных винта находятся над оптическими пучками. Оба юстировочных винта закреплены в корпусе. Шаровая опора, размещенная в центре прямоугольного треугольника, зажата между пластинами оптического стола и корпуса. В месте установки шаровой опоры устанавливается закрепленный в корпусе или подвижном основании третий юстировочный винт со сферическим наконечником. Устройство не позволяет осуществить юстировку с возможностью вариации положением плоскости фотоприемного элемента относительно объектива. Производство устройства и эксплуатация проблематичны в полевых условиях без применения специальных инструментальных средств. Не предусмотрены грубая и плавная настройка совмещения плоскости фотоприемника с фокальной плоскостью объектива. Наиболее близким к предлагаемому устройству является устройство юстировки оптических элементов 2, содержащее корпус, подвижное основание с закрепленным на нем юстируемым элементом, шаровую опору и два закрепленных в основании или корпусе юстировочных винта. Устройство отличается от 1 тем, что шарик заменен его сферическим наконечником, установленным в корпусе третьего юстировочного винта, что позволяет упростить процесс сборки и удобство регулировки юстируемого фотоприемного элемента. Устройство не позволяет осуществить юстировку с возможностью вариации положением плоскости фотоприемного элемента относительно объектива. Эксплуатация устройства проблематична в полевых условиях без применения специальных инструментальных средств. Не предусмотрена грубая и плавная настройка совмещения плоскости фотоприемника с фокальной плоскостью объектива. Задачей является исключение элементов, сложных в изготовлении, обеспечение вариации положением плоскости матрицы относительно объектива, обеспечение удобства в эксплуатации разрабатываемого устройства (отсутствие каких-либо дополнительных специальных приспособлений либо инструмента), обеспечение вариации элементами устройства модульность и взаимозаменяемость с другими типовыми элементами (модулями) похожих устройств. Задача решается за счет того, что в предлагаемом устройстве, содержащем корпус,подвижное основание с закрепленным на нем юстируемым элементом и оптический стол,дополнительно использована система пространственной регулировки местоположения фотоприемного элемента (болты крепежные, болты - направляющие оси, гайки барашек,пружины) с возможностью вариаций положением плоскости матрицы относительно объектива. На фиг. 1 представлено устройство юстировки фотоприемного элемента для оптических приборов военного назначения (вид спереди). На фиг. 2 представлено устройство юстировки фотоприемного элемента для оптических приборов военного назначения (вид сбоку). На фиг. 3 представлено устройство юстировки фотоприемного элемента для оптических приборов военного назначения (вид сверху). 29352006.08.30 Устройство содержит корпус (1), оптический стол (2) и подвижное основание (3), юстируемый элемент (4) и систему пространственной регулировки местоположения фотоприемного элемента (болты крепежные (5), болты - направляющие оси (6, 7), гайки барашек (8) и пружины (9. Крепежные болты размещаются в отверстиях (10) с соответствующей нарезанной резьбой. Устройство работает следующим образом. Юстируемый элемент (4) располагается на подвижном основании (3) так, что точка пересечения его рабочей поверхности с осью юстируемого пучка проходит через одну из осей поворота, кроме случая регулировки с помощью крепежных болтов (5), когда оси вращения образуются по граням равностороннего треугольника, образованного отверстиями (10) под болты (5) (к примеру, угол ). Сквозные отверстия под направляющие оси (6) позволяют производить грубую регулировку (по осивлево - вправо) для совмещения оптической оси (11) с центром юстируемого устройства (4). Для регулировки вдоль оси У (вглубь) применяется система, включающая направляющие оси (7), гайки барашек (8) и пружины (9). По оси(вверх-вниз) регулировка осуществляется системой направляющие оси (6), крепежные болты (5). Плавная регулировка производится с помощью гаек типа барашек (8), что позволяет обходиться без специального монтажного инструмента и приспособлений. Без дополнительных доработок есть возможность крепить любые типовые юстируемые элементы, в связи со стандартными размерами их подвижных оснований (3). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
