Прушак Артем Викторович

Крепь горной выработки

Загрузка...

Номер патента: 10961

Опубликовано: 30.08.2008

Авторы: Береснев Сергей Петрович, Губанов Вячеслав Андреевич, Ясюкевич Анатолий Геранимович, Ванчукевич Александр Михайлович, Прушак Артем Викторович, Поляков Андрей Леонидович, Щерба Юлия Владимировна

МПК: E21D 11/00, E21D 21/00

Метки: крепь, выработки, горной

Текст:

...замком, распорными элементами в виде набора клиновых пар, каждая из которых содержит распорную втулку с боковым продольным пазом под канат и клиновую втулку с осевым отверстием под анкер, а также верхней и нижней опорными шайбами, диаметр каждой из которых не превышает диаметра широкого конца клиновой втулки,при этом петли гибких подхватов надеты на анкеры с опорой на верхние опорные шайбы и возможностью натяжения подхватов при установке....

Конвейер отвальный

Загрузка...

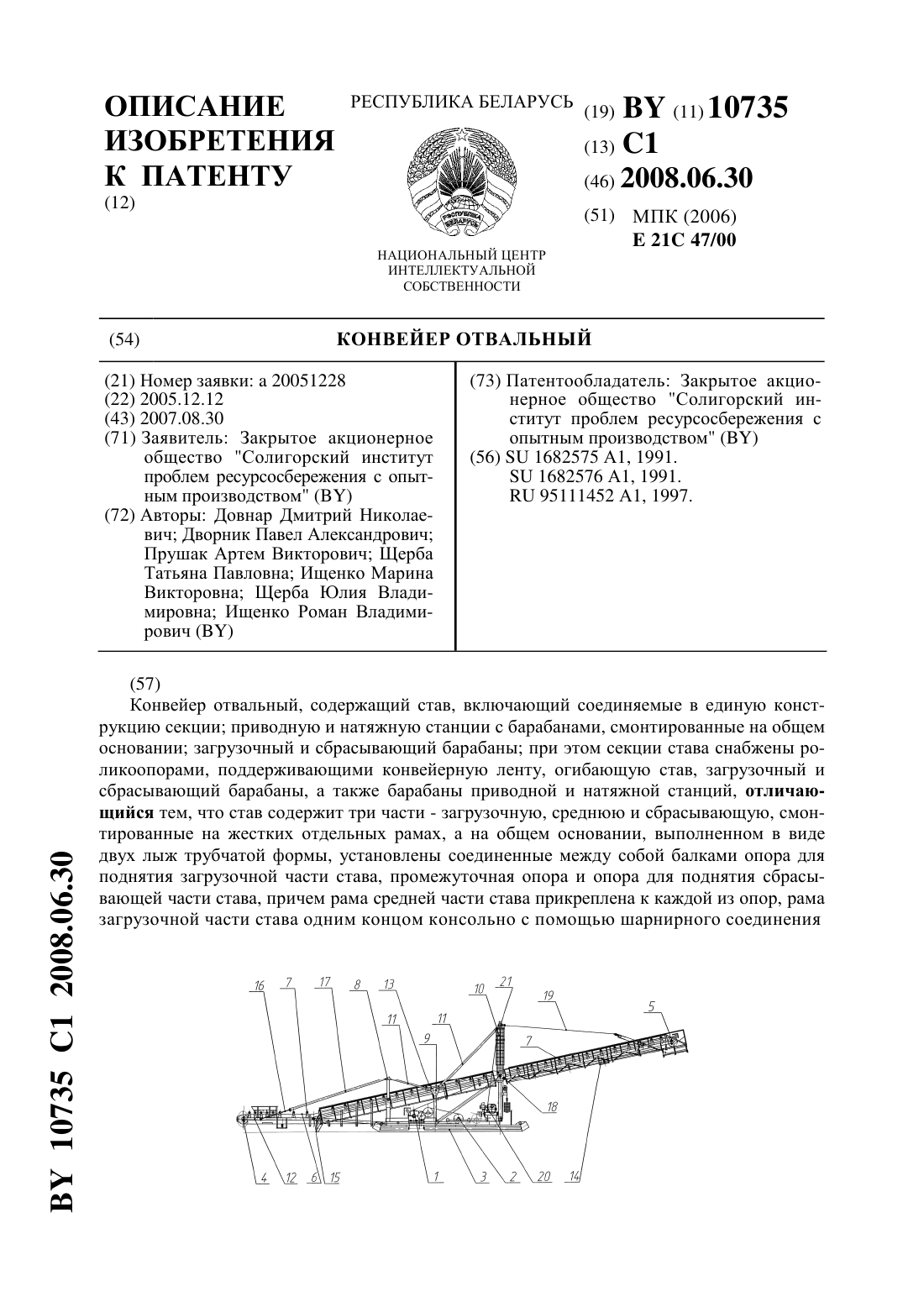

Номер патента: 10735

Опубликовано: 30.06.2008

Авторы: Щерба Татьяна Павловна, Дворник Павел Александрович, Довнар Дмитрий Николаевич, Прушак Артем Викторович, Ищенко Роман Владимирович, Ищенко Марина Викторовна, Щерба Юлия Владимировна

МПК: E21C 47/00

Метки: конвейер, отвальный

Текст:

...рамах, а на общем основании, выполненном в виде двух лыж трубчатой формы, установлены соединенные между собой балками опора для поднятия загрузочной части става, причем рама средней части става прикреплена к каждой из опор, рама загрузочной части става одним концом консольно с помощью шарнирного соединения прикреплена к раме средней части, а вторым концом через талреп соединена с балкой, закрепленной на опоре для поднятия загрузочной...

Комбайн шахтный проходческий

Загрузка...

Номер патента: 10848

Опубликовано: 30.06.2008

Авторы: Ищенко Марина Викторовна, Прушак Артем Викторович, Щерба Владимир Яковлевич, Щерба Юлия Владимировна, Прушак Виктор Яковлевич

МПК: E21C 27/00

Метки: проходческий, комбайн, шахтный

Текст:

...части. На фиг. 1 изображен комбайн шахтный проходческий, на фиг. 2 - вид сбоку рамы комбайна, на фиг. 3 - то же, вид сверху, на фиг. 4 - разрез А-А на фиг. 1. Комбайн шахтный проходческий содержит ходовую часть, представляющую собой раму 1, с правой и левой сторон которой закреплены гусеничные тележки 2, рама 1 имеет опоры 3, в которых установлены оси 4 цапф редуктора 5 привода исполнительного органа с возможностью его поворота в...

Комбайн шахтный проходческий

Загрузка...

Номер патента: 10592

Опубликовано: 30.04.2008

Авторы: Ищенко Марина Викторовна, Прушак Артем Викторович, Прушак Виктор Яковлевич, Прушак Нина Владимировна, Ищенко Роман Владимирович

МПК: E21C 27/00

Метки: комбайн, проходческий, шахтный

Текст:

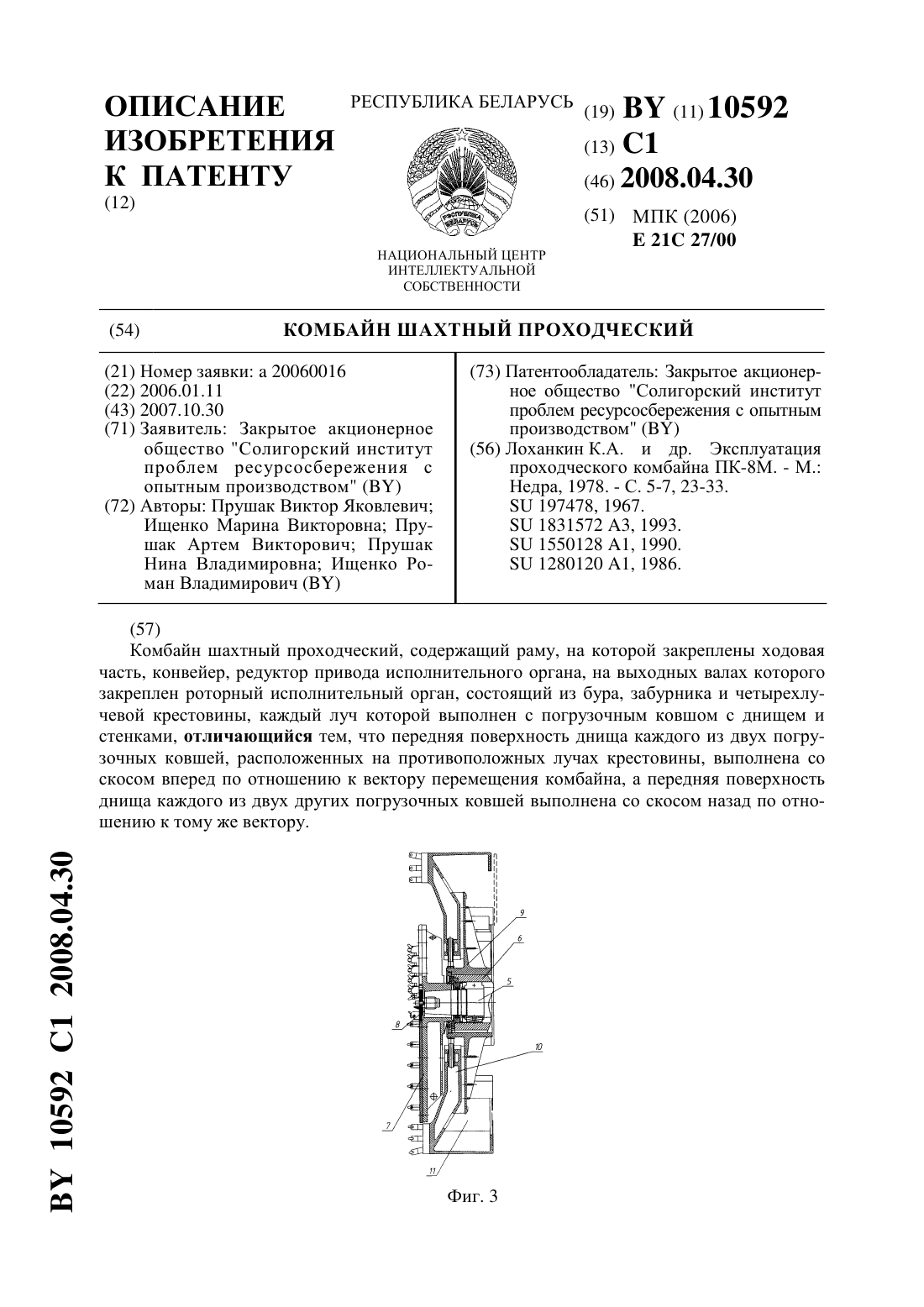

...выполнена со скосом назад по отношению к тому же вектору. На фиг. 1 изображен комбайн шахтный проходческий на фиг. 2 - роторный исполнительный орган на фиг. 3 - его вид сбоку на фиг. 4 - элемент луча крестовины роторного исполнительного органа с ковшом на фиг. 5 - разрез Б-Б на фиг. 4 на фиг. 6 - вид А на фиг. 4 ковша со скосом днища вперед по отношению к вектору перемещения комбайна на фиг. 7 - вид А на фиг. 4 со скосом днища ковша назад...

Комбайн шахтный проходческий

Загрузка...

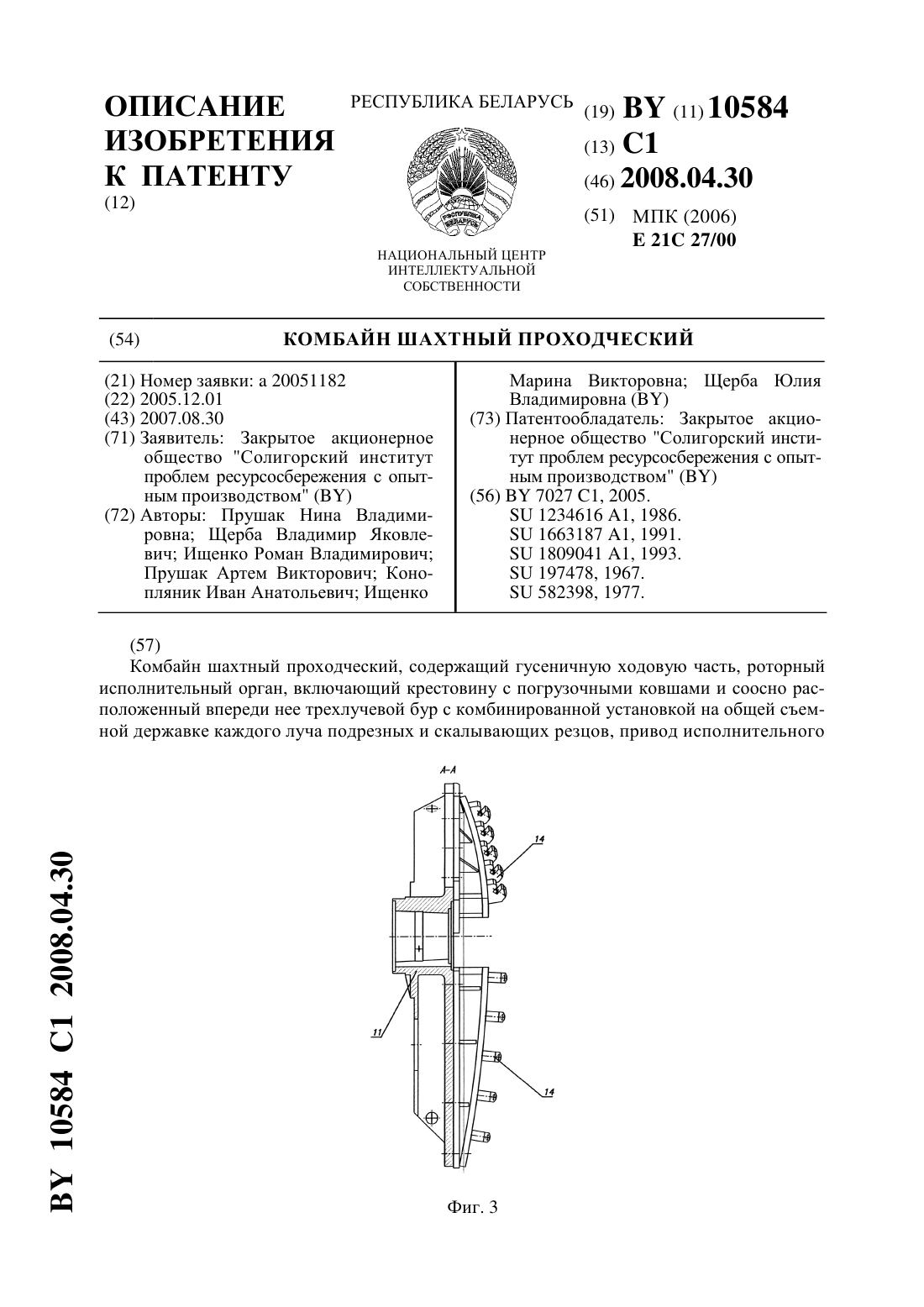

Номер патента: 10584

Опубликовано: 30.04.2008

Авторы: Ищенко Марина Викторовна, Прушак Артем Викторович, Конопляник Иван Анатольевич, Щерба Владимир Яковлевич, Прушак Нина Владимировна, Щерба Юлия Владимировна, Ищенко Роман Владимирович

МПК: E21C 27/00

Метки: шахтный, проходческий, комбайн

Текст:

...и соосно расположенный впереди нее трехлучевой бур с комбинированной установкой на общей съемной державке каждого луча подрезных и скалывающих резцов, привод исполнительного органа, конвейер, отгораживающий щит,бермовые фрезы, отрезные барабаны и подборные щитки, лучи бура выполнены криволинейными, как показано на фиг. 3 чертежей, и поверхность резания каждого из них представляет собой сектор сферической поверхности. На фиг. 1 изображен...

Комбайн шахтный проходческий

Загрузка...

Номер патента: 10482

Опубликовано: 30.04.2008

Авторы: Прушак Виктор Яковлевич, Прушак Артем Викторович, Ищенко Марина Викторовна, Ищенко Роман Владимирович, Прушак Нина Владимировна

МПК: E21C 27/00

Метки: комбайн, шахтный, проходческий

Текст:

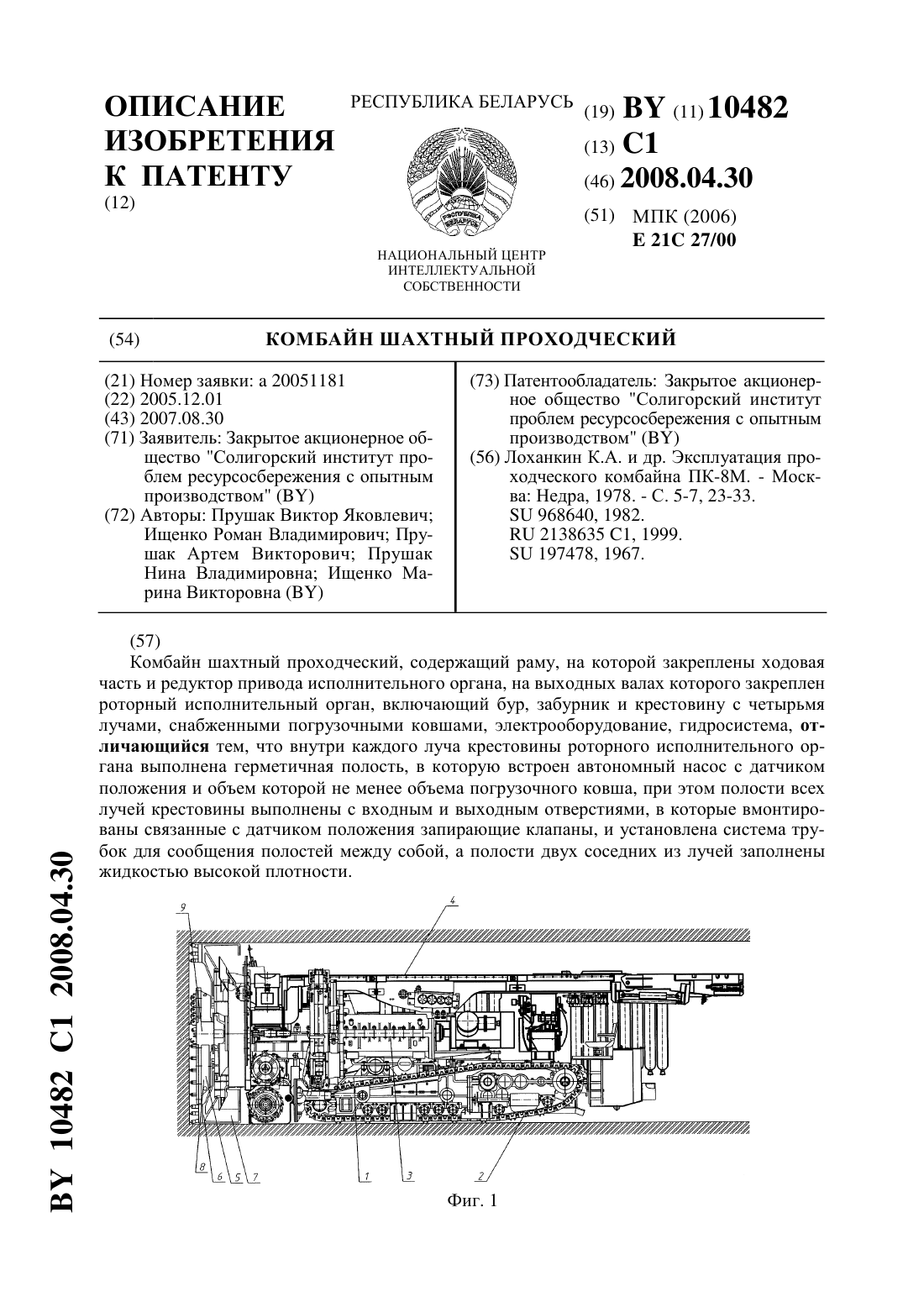

...крестовины,на фиг. 4 - сечение крестовины исполнительного органа комбайна, на фиг. 5 - вид сзади крестовины с указанием направления вращения. Комбайн шахтный проходческий содержит раму 1, к которой крепится ходовая часть 2, редуктор 3 привода исполнительного органа, конвейер 4, электрооборудование и гидросистема. На выходных валах редуктора 3 привода исполнительного органа закреплен роторный исполнительный орган 5, состоящий из крестовины...

Комбайн шахтный проходческий

Загрузка...

Номер патента: 10583

Опубликовано: 30.04.2008

Авторы: Щерба Татьяна Павловна, Конопляник Иван Анатольевич, Бараченя Сергей Михайлович, Прушак Артем Викторович

МПК: E21C 27/00

Метки: шахтный, комбайн, проходческий

Текст:

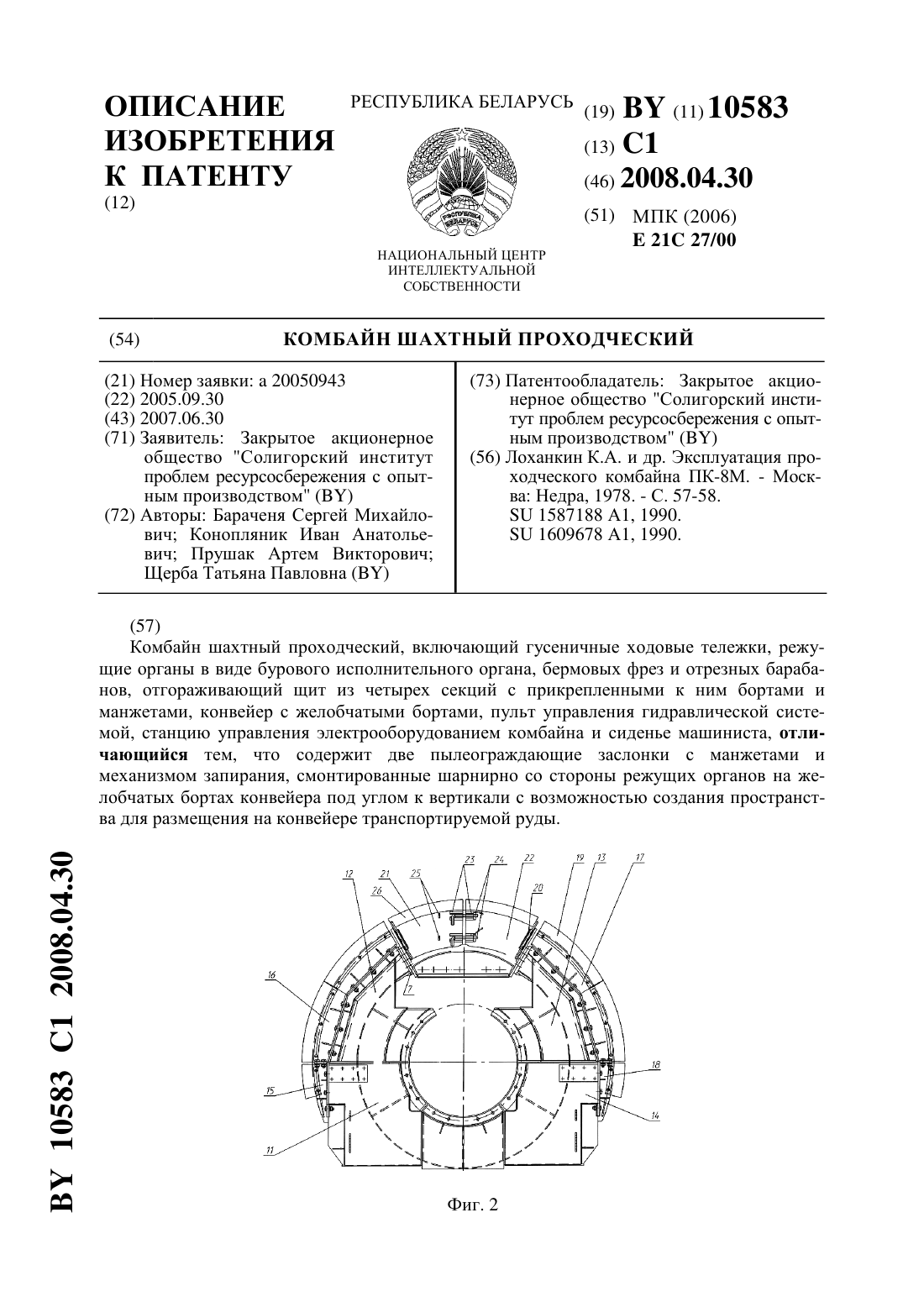

...15, 16, 17, 18 с манжетами 19 из конвейерной ленты. К желобчатым бортам 7 конвейера 6 шарнирно прикреплены на завесах 20 две пылеограждающие заслонки 21 и 22 под некоторым углом к вертикали. Пылеограждающие заслонки со стороны сиденья машиниста 10 снабжены механизмом запирания. Он выполнен на каждой заслонке 21 и 22 в виде жестко прикрепленных втулок 23. Втулки 23 заслонки 21 расположены соосно (в горизонтальной плоскости) втулкам 23 заслонки...

Комбайн шахтный проходческий

Загрузка...

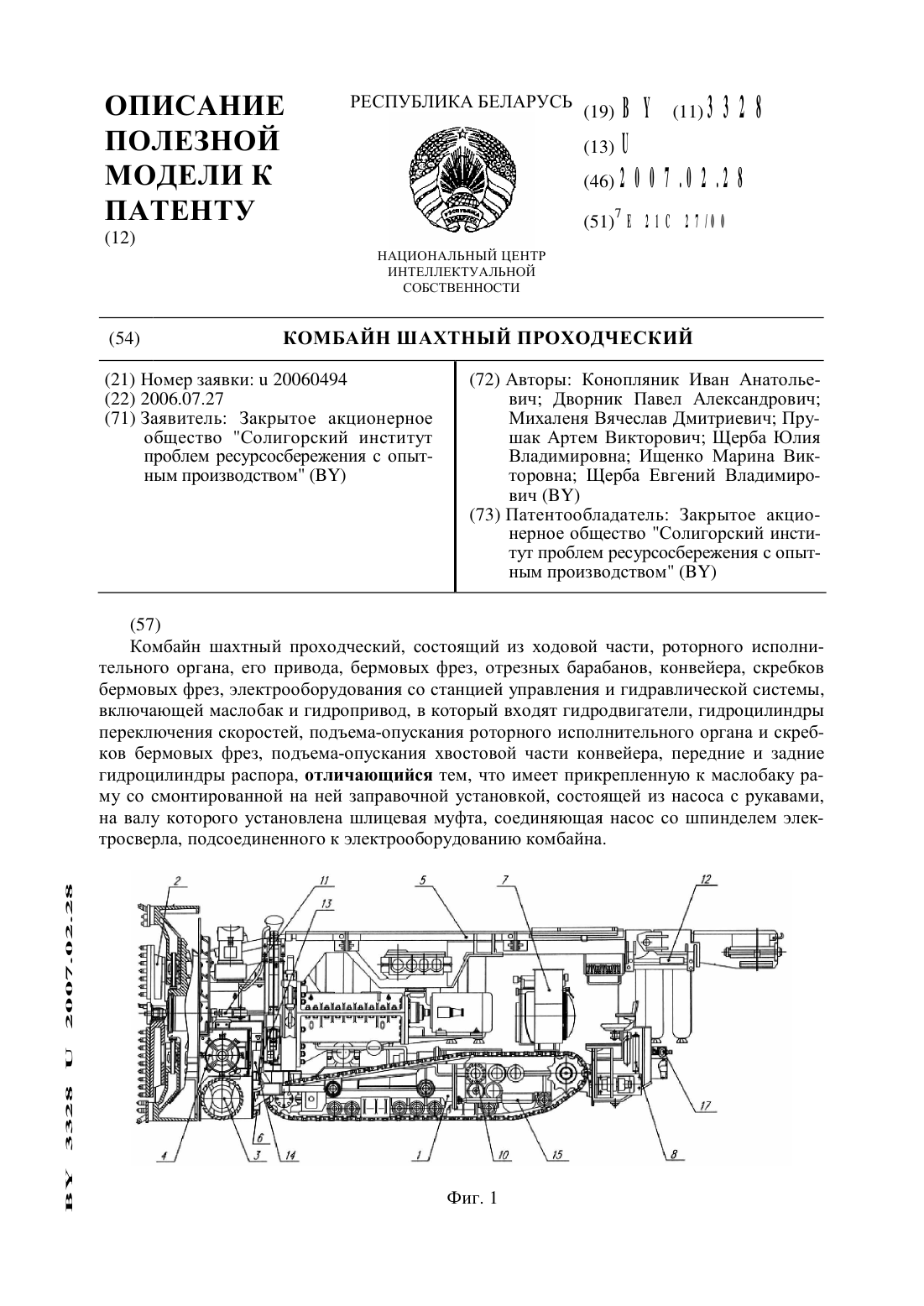

Номер патента: U 3328

Опубликовано: 28.02.2007

Авторы: Михаленя Вячеслав Дмитриевич, Щерба Юлия Владимировна, Прушак Артем Викторович, Конопляник Иван Анатольевич, Дворник Павел Александрович, Ищенко Марина Викторовна, Щерба Евгений Владимирович

МПК: E21C 27/00

Метки: комбайн, шахтный, проходческий

Текст:

...дополнительно имеет прикрепленную к маслобаку раму со смонтированной на ней заправочной установкой, состоящей из насоса с рукавами, на валу которого надета шлицевая муфта,соединяющая насос со шпинделем электросверла, подсоединенного к электрооборудованию комбайна.На фиг. 1 изображен комбайн шахтный проходческий на фиг. 2 - заправочная установка на фиг. 3 - она же, вид сверху.Комбайн шахтный проходческий состоит из ходовой части,...

Электропечь шахтная цементационная

Загрузка...

Номер патента: U 3375

Опубликовано: 28.02.2007

Авторы: Щерба Юлия Владимировна, Дьяков Денис Владимирович, Прушак Артем Викторович

МПК: F27B 1/00

Метки: электропечь, шахтная, цементационная

Текст:

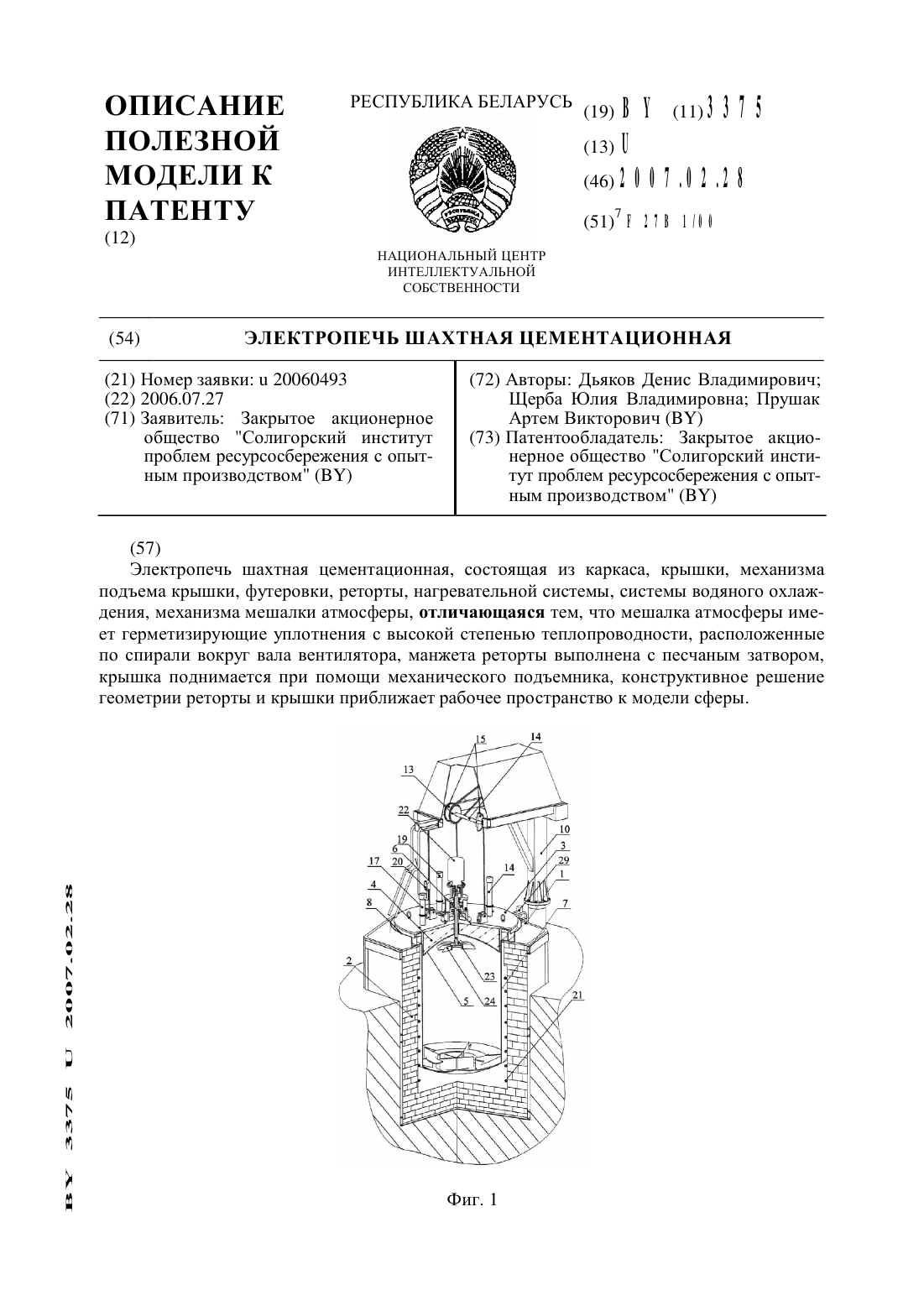

...крышке 3 и представляет собой электродвигатель 22,соединенный с валом 23 вентилятора 24. Вал 23 вентилятора 24 закреплен в подшипниковом узле 25 и имеет герметизирующие уплотняющие кольца 26 и спиралевидные герметизирующие уплотнения 27 с высокой степенью теплопроводности. Водоохлаждаемая система мешалки атмосферы представляет собой сосуд 28, заполненный водой, расположенный вокруг вала 23 вентилятора 24. К печи подведены коммуникации...

Конвейер забойный

Загрузка...

Номер патента: U 3327

Опубликовано: 28.02.2007

Авторы: Ищенко Роман Владимирович, Прушак Артем Викторович, Конопляник Иван Анатольевич, Щерба Юлия Владимировна, Щерба Владимир Яковлевич, Шаповалов Валерий Иванович

МПК: B65G 19/00

Метки: конвейер, забойный

Текст:

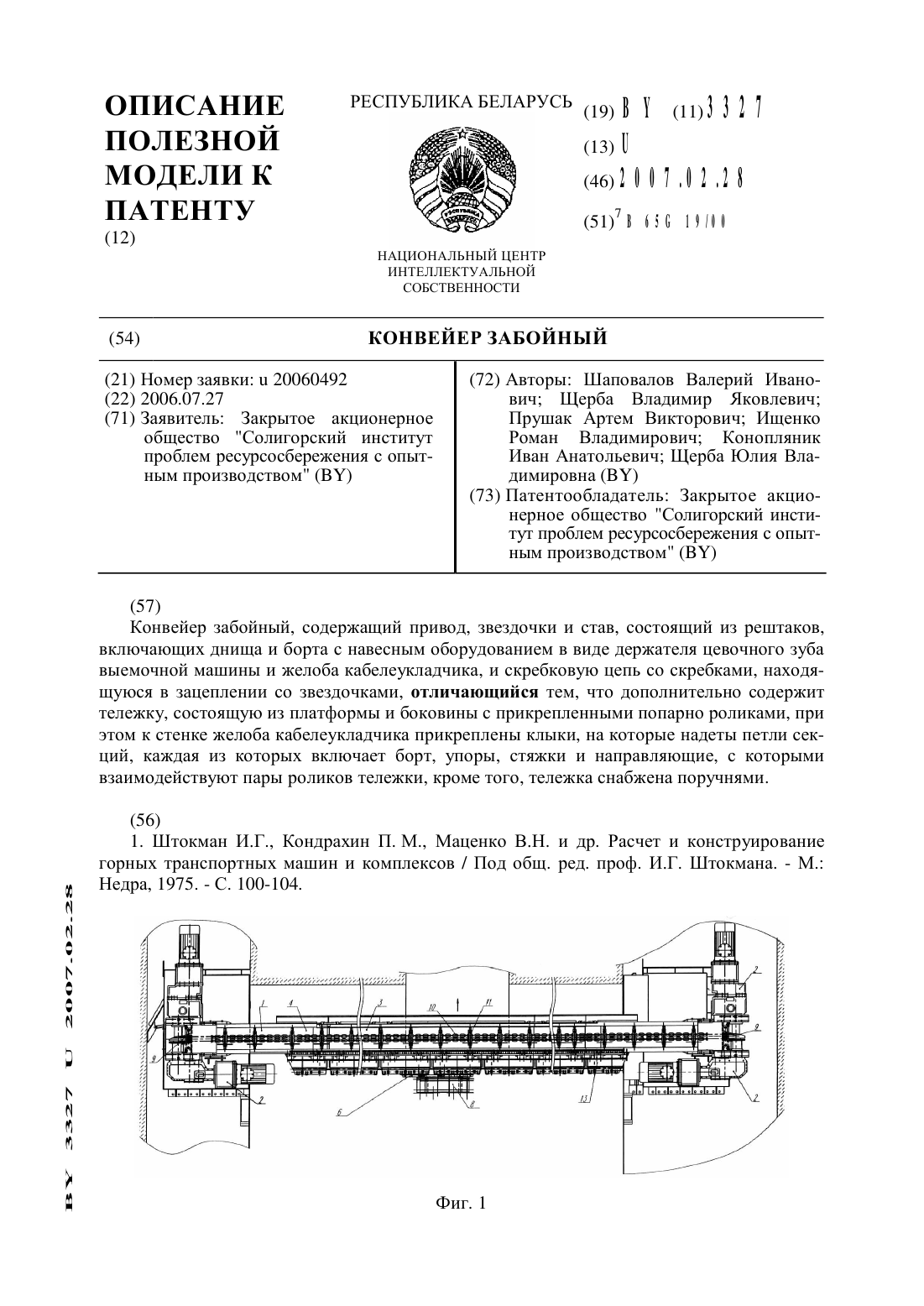

...и скребковую цепь со скребками, находящуюся в зацеплении со звездочками,дополнительно содержится тележка, состоящая из платформы и боковины с прикрепленнь 1 ми попарно роликами, при этом к стенке желоба кабелеукладчика прикреплены клыки,на которые надеты петли секций, каждая из которых включает борт, упоры, стяжки и направляющие, с которыми взаимодействуют пары роликов тележки, кроме того, тележка снабжена поручнями.На фиг. 1...

Станция управления комбайном шахтным проходческим

Загрузка...

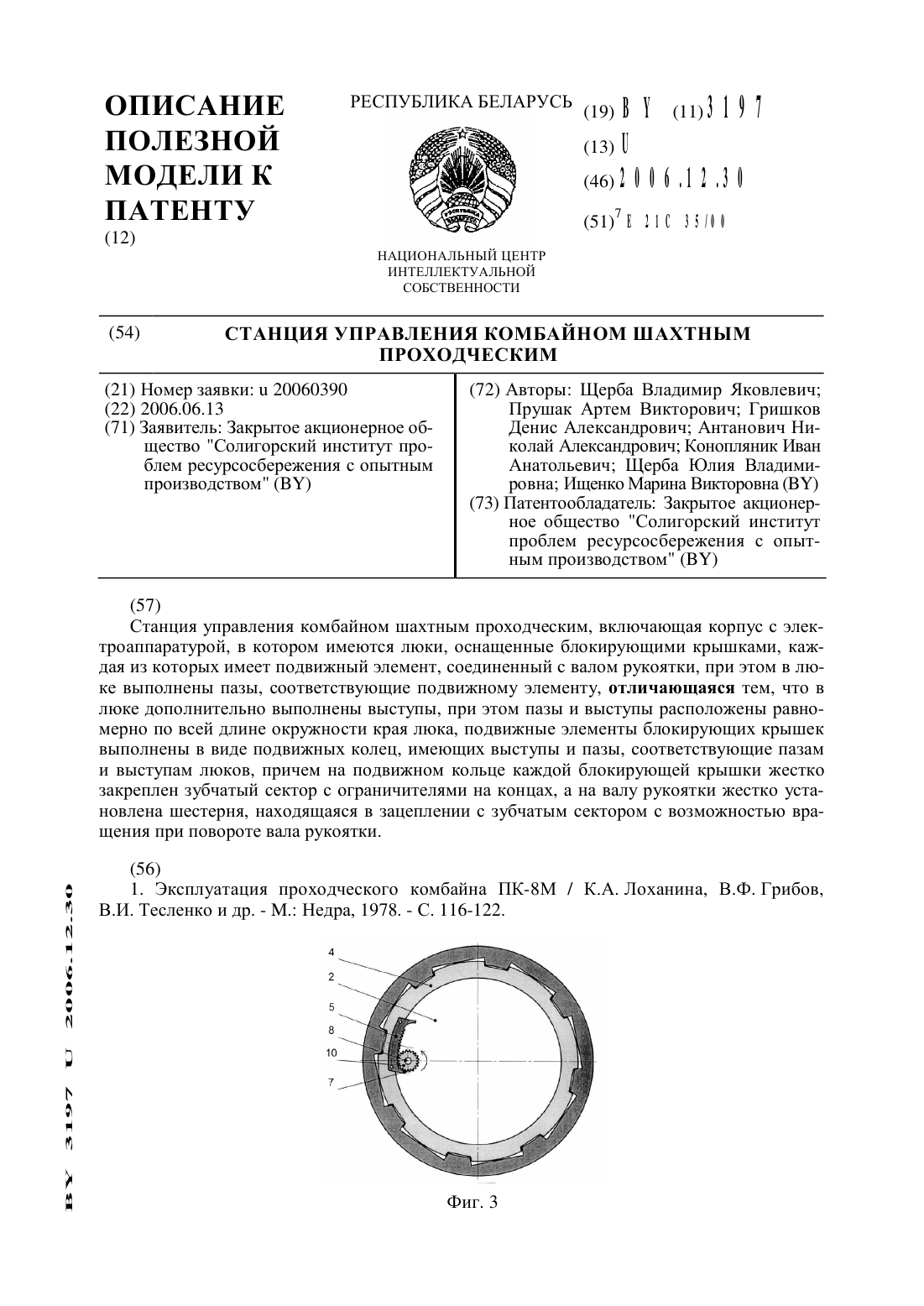

Номер патента: U 3197

Опубликовано: 30.12.2006

Авторы: Ищенко Марина Викторовна, Щерба Владимир Яковлевич, Прушак Артем Викторович, Щерба Юлия Владимировна, Антанович Николай Александрович, Конопляник Иван Анатольевич, Гришков Денис Александрович

МПК: E21C 35/00

Метки: проходческим, шахтным, станция, управления, комбайном

Текст:

...тем, что в люке дополнительно выполнены выступы, при этом пазы и выступы расположены равномерно по всей длине окружности края люка,подвижные элементы блокирующих крышек выполнены в виде подвижных колец, имеющих выступы и пазы, соответствующие пазам и выступам люков, причем на подвижном кольце каждой блокирующей крышки жестко закреплен зубчатый сектор с ограничителями на концах, а на валу рукоятки жестко установлена шестерня, находящаяся в...

Комбайн шахтный проходческий

Загрузка...

Номер патента: U 3075

Опубликовано: 30.10.2006

Авторы: Щерба Татьяна Павловна, Ищенко Марина Викторовна, Щерба Евгений Владимирович, Щерба Юлия Владимировна, Конопляник Иван Анатольевич, Щерба Владимир Яковлевич, Ищенко Роман Владимирович, Прушак Артем Викторович

МПК: E21C 31/00

Метки: комбайн, проходческий, шахтный

Текст:

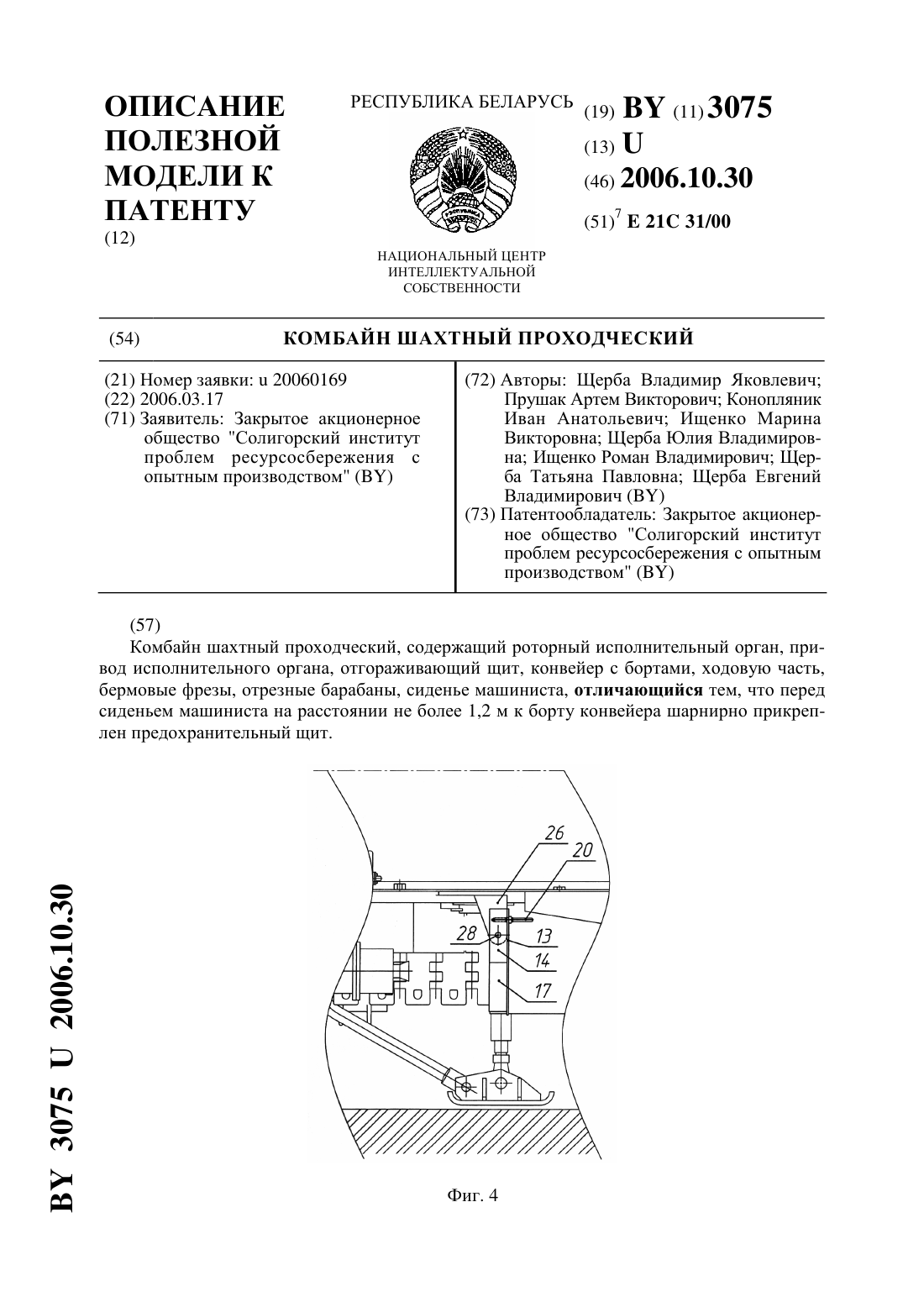

...фрезы 9, отрезные барабаны 10, предохранительный щит 11,установленный перед сиденьем машиниста 12. Предохранительный щит 11 состоит из пластины 13 с ребрами жесткости 14, 15, 16, 17, проушин 18, 19 и ручки 20 с фиксатором 21. Крепится он к борту конвейера 7 на расстоянии не более 1,2 м перед сиденьем машиниста 12 посредством кронштейна, представляющего собой две пластины 22 и 23 с ребром жесткости 24, и уголка 25 с пластиной 26. Пластина...

Комбайн шахтный проходческий

Загрузка...

Номер патента: U 2787

Опубликовано: 30.06.2006

Авторы: Гришков Денис Александрович, Прушак Артем Викторович, Герасимович Вячеслав Михайлович, Конопляник Иван Анатольевич, Прушак Нина Владимировна, Щерба Владимир Яковлевич, Ищенко Марина Викторовна

МПК: E21C 27/00

Метки: шахтный, проходческий, комбайн

Текст:

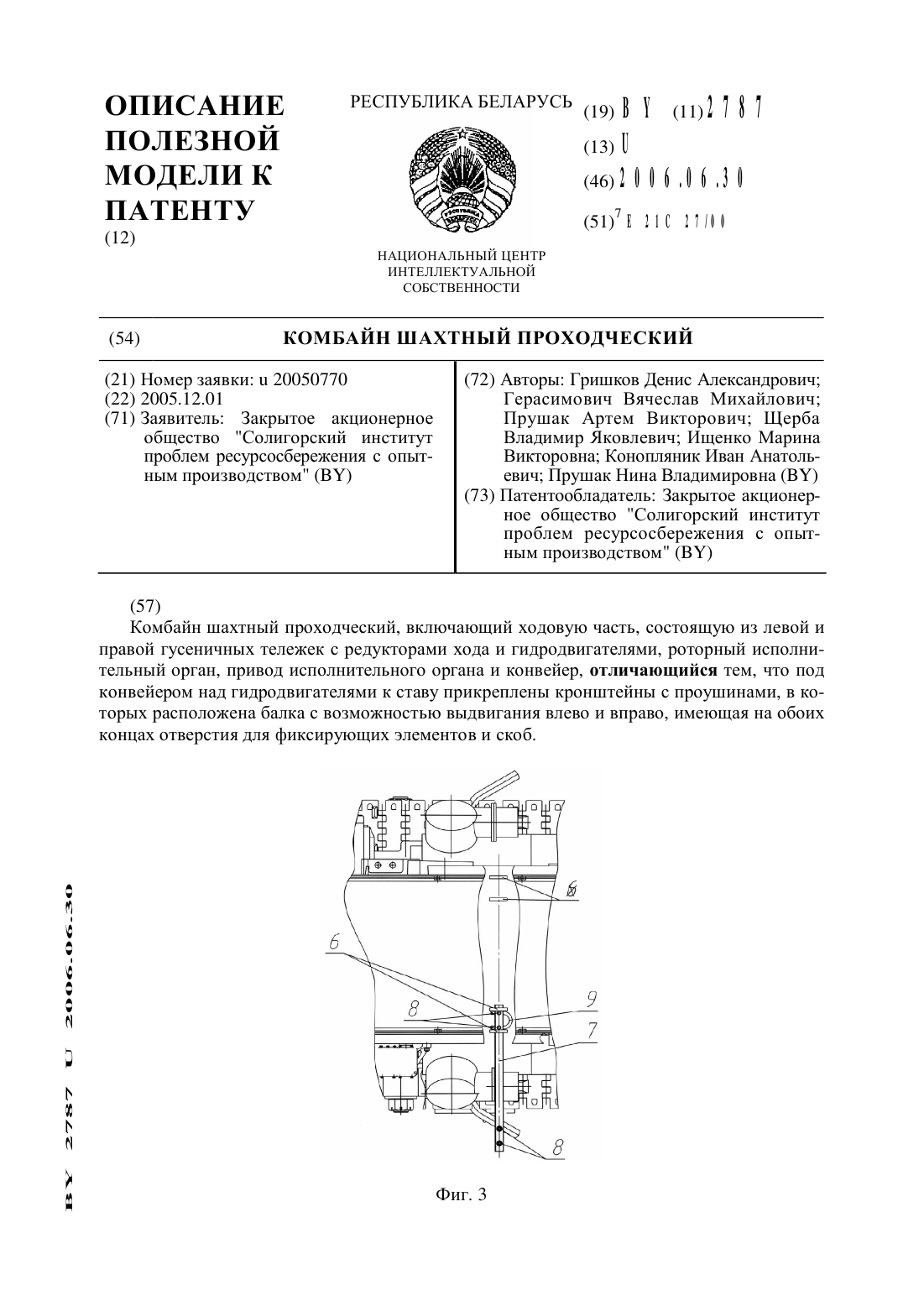

...с проущинами, в которых расположена балка с возможностью выдвигания влево и вправо, имеющая на обоих концах отверстия для фиксирующих элементов и скоб.На фиг. 1 изображен комбайн Шахтный проходческий, на фиг. 2 - его вид сверху, на фиг. 3 - фрагмент комбайна с балкой в положении для съема левого гидродвигателя хода комбайна, на фиг. 4 - балка в выдвинутом положении для съема левого гидродвигателя комбайна, на фиг. 5 - то же для съема...

Режущий инструмент для горной машины

Загрузка...

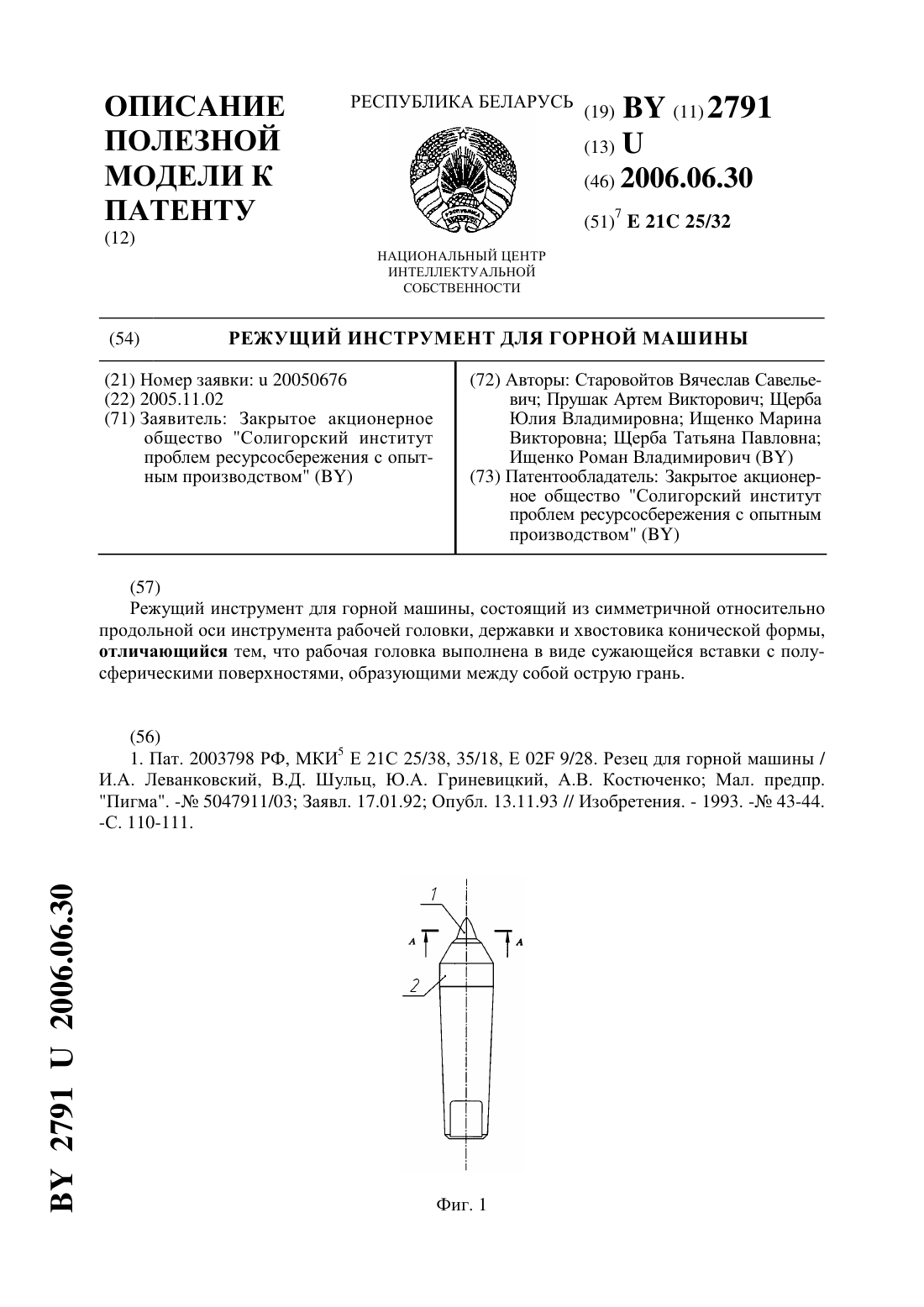

Номер патента: U 2791

Опубликовано: 30.06.2006

Авторы: Щерба Татьяна Павловна, Ищенко Роман Владимирович, Щерба Юлия Владимировна, Прушак Артем Викторович, Старовойтов Вячеслав Савельевич, Ищенко Марина Викторовна

МПК: E21C 25/32

Метки: инструмент, режущий, горной, машины

Текст:

...применяются тангенциальные резцы, под воздействием передней грани которых происходит дробление горной породы, сопровождающееся отрывом крупных элементов. Экспериментально доказано, что перед резцом в процессе работы образуется уплотненное ядро, состоящее из мелкораздробленной породы, находящейся в условиях объемного сжатия, которое оказывает влияние на удельную энергоемкость процесса разрушения. Задачей полезной модели является снижение...

Конвейер отвальный

Загрузка...

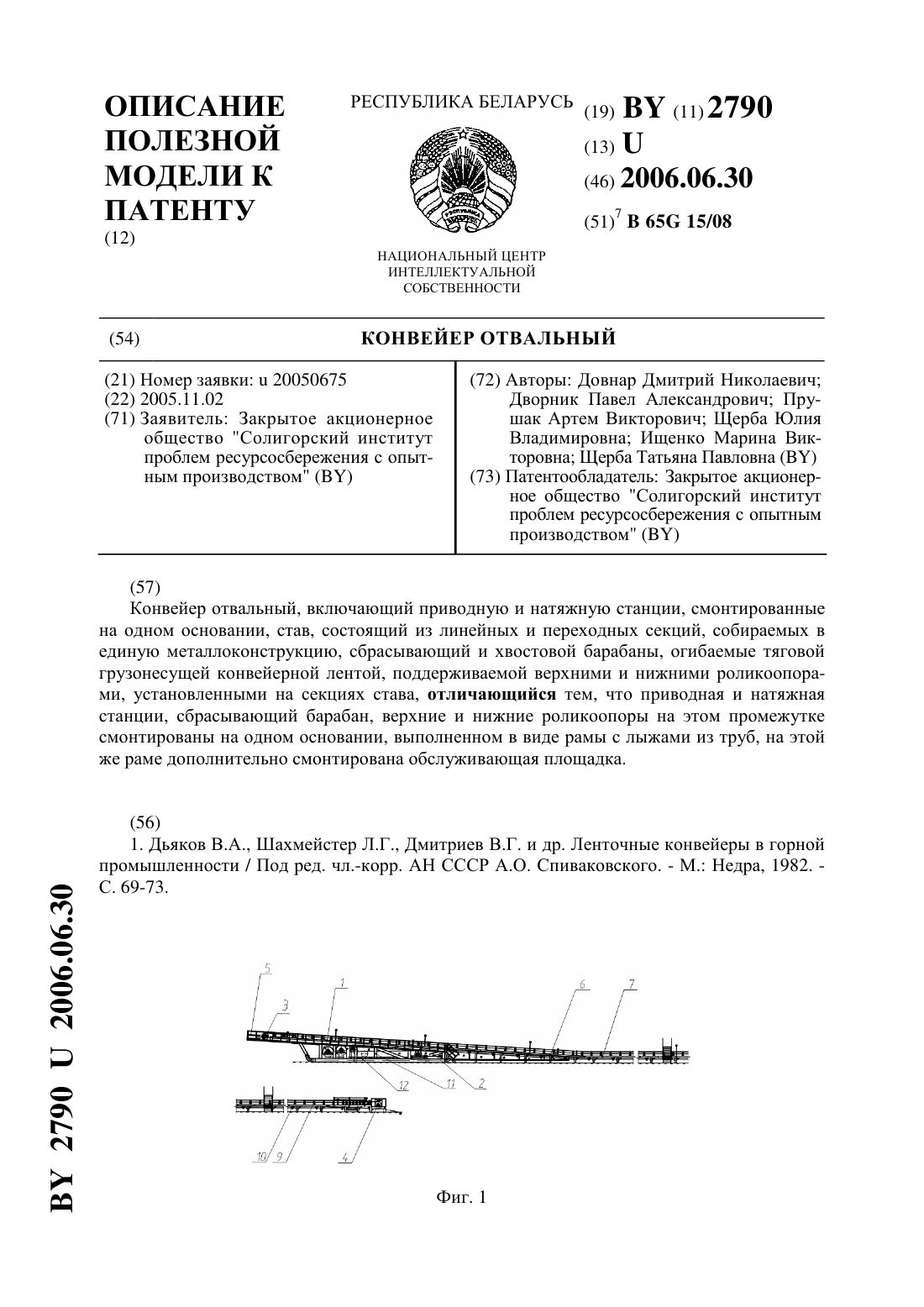

Номер патента: U 2790

Опубликовано: 30.06.2006

Авторы: Ищенко Марина Викторовна, Прушак Артем Викторович, Щерба Юлия Владимировна, Довнар Дмитрий Николаевич, Щерба Татьяна Павловна, Дворник Павел Александрович

МПК: B65G 15/08

Метки: конвейер, отвальный

Текст:

...и натяжная станции, сбрасывающий барабан, верхние и нижние роликоопоры на этом промежутке смонтированы на одном основании, выполненном в виде рамы с лыжами из труб, на этой же раме дополнительно смонтирована обслуживающая площадка. На фиг. 1 изображен общий вид конвейера отвального, на фиг. 2 - приводная и натяжная станции, сбрасывающий барабан и обслуживающая площадка на раме с лыжами из труб, на фиг. 3 - разрез А-А на фиг. 2. Конвейер...

Роликоопора ленточного конвейера

Загрузка...

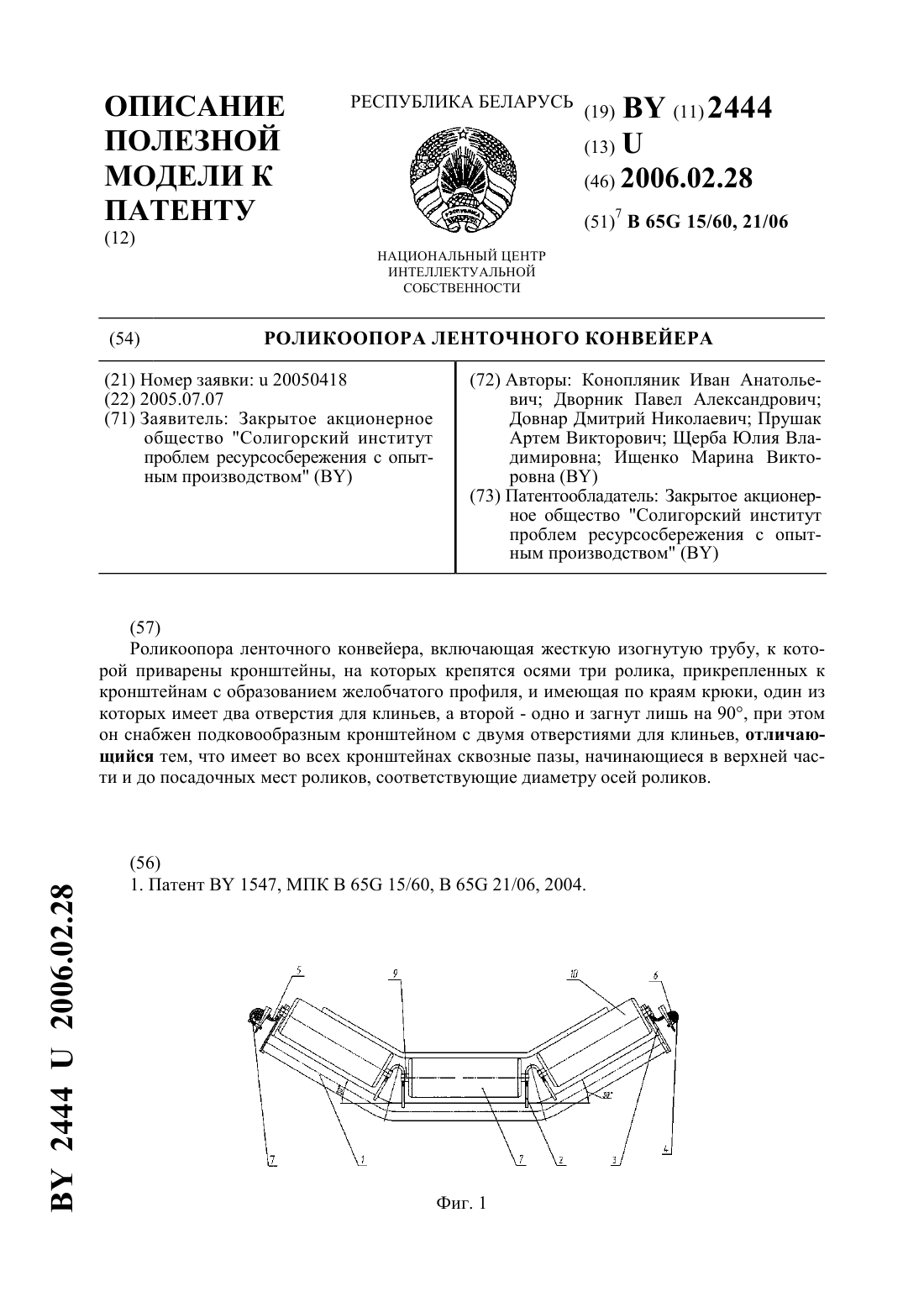

Номер патента: U 2444

Опубликовано: 28.02.2006

Авторы: Прушак Артем Викторович, Конопляник Иван Анатольевич, Дворник Павел Александрович, Ищенко Марина Викторовна, Щерба Юлия Владимировна, Довнар Дмитрий Николаевич

МПК: B65G 21/06, B65G 15/60

Метки: роликоопора, ленточного, конвейера

Текст:

...на 90, при этом он снабжен подковообразным кронштейном с двумя отверстиями для клиньев, имеет во всех кронштейнах сквозные пазы, начинающиеся в верхней части и до посадочных мест роликов, соответствующие диаметру осей роликов. На фиг. 1 - изображен общий вид предлагаемой роликоопоры, на фиг. 2 - прямой кронштейн, в котором крепится ось ролика, на фиг. 3 - изогнутый кронштейн для крепления осей роликов на фиг. 4 - его вид сверху. Роликоопора...

Крепь горных выработок

Загрузка...

Номер патента: U 2443

Опубликовано: 28.02.2006

Авторы: Щерба Юлия Владимировна, Петровский Борис Иванович, Жуковский Александр Антонович, Мисников Владимир Аркадьевич, Калиниченко Петр Иванович, Ищенко Марина Викторовна, Патиюк Сергей Иванович, Прушак Артем Викторович

МПК: E21D 11/14

Метки: крепь, выработок, горных

Текст:

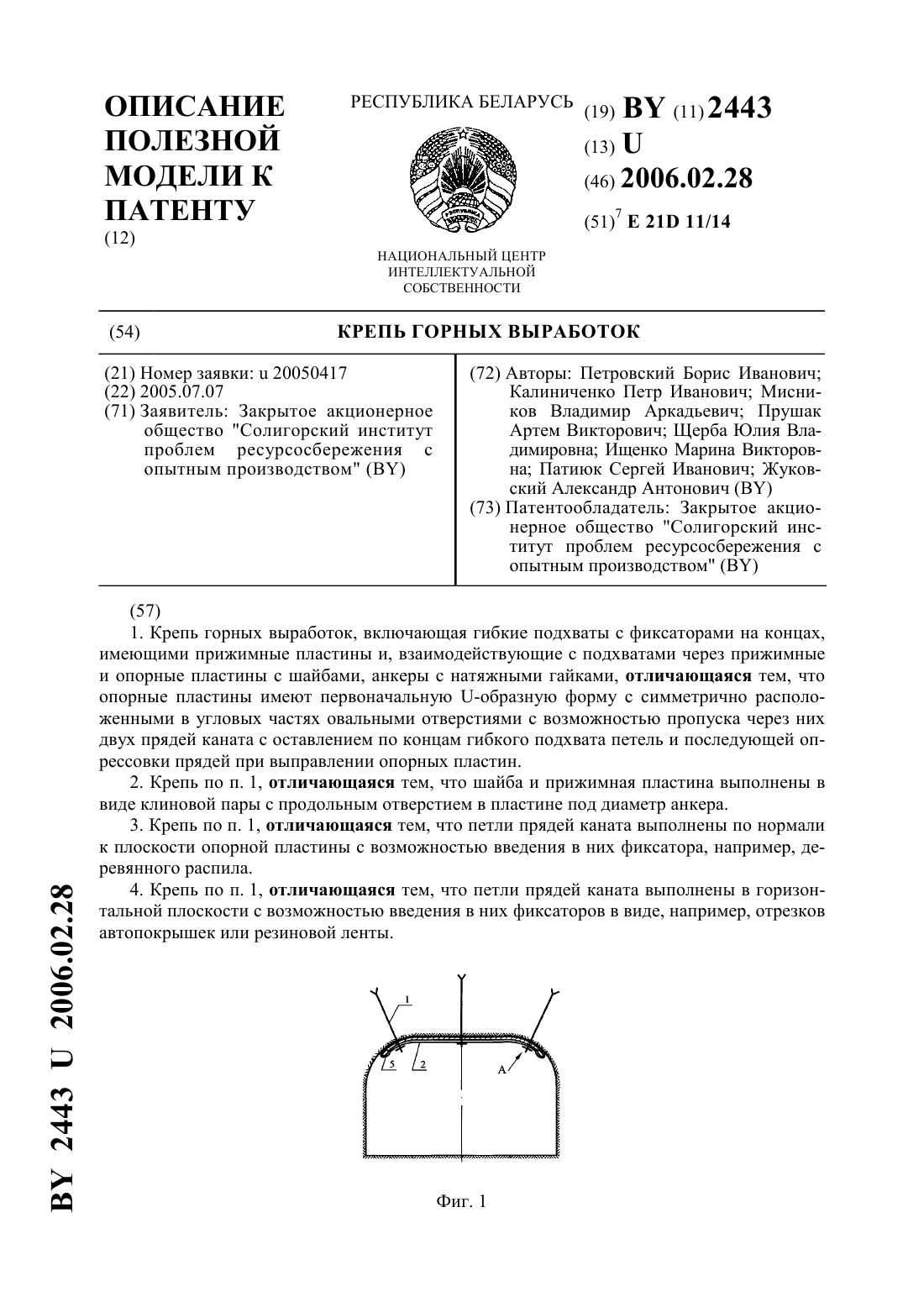

...материала, а их прижимные пластины - выемки для закрепления петель 2. Однако данная крепь характеризуется сложностью изготовления составляющих элементов и значительным расходом металла. Задачей предлагаемого технического решения является упрощение конструкции узлов крепи и снижение расхода металла за счет использования прядей подъемного каната, отслужившего свой срок. Технический результат достигается тем, что в заявленной крепи, включающей...

Комбайн шахтный проходческий

Загрузка...

Номер патента: U 2442

Опубликовано: 28.02.2006

Авторы: Щерба Юлия Владимировна, Гришков Денис Александрович, Бараченя Сергей Михайлович, Конопляник Иван Анатольевич, Ищенко Марина Викторовна, Прушак Артем Викторович

МПК: E21C 29/22

Метки: комбайн, проходческий, шахтный

Текст:

...и с редуктором гусеничного хода в задней части, рабочая ветвь гусеничной цепи охватывает опорные катки, представляющие собой два ролика, установленные на оси, прикрепленной к выступам рамы, причем опорные катки с торцов закрыты крышками, в одной из которых имеется отверстие, закрывающееся пробкой, а ось имеет продольное центральное отверстие для подачи смазки под крышки, дополнительно имеются втулки из антифрикционного материала, на...

Устройство для очистки ленты конвейера

Загрузка...

Номер патента: U 2020

Опубликовано: 30.09.2005

Авторы: Щерба Татьяна Павловна, Прушак Марина Викторовна, Прушак Артем Викторович, Ищенко Роман Владимирович, Прушак Нина Владимировна, Довнар Дмитрий Николаевич

МПК: B65G 45/00

Метки: ленты, устройство, конвейера, очистки

Текст:

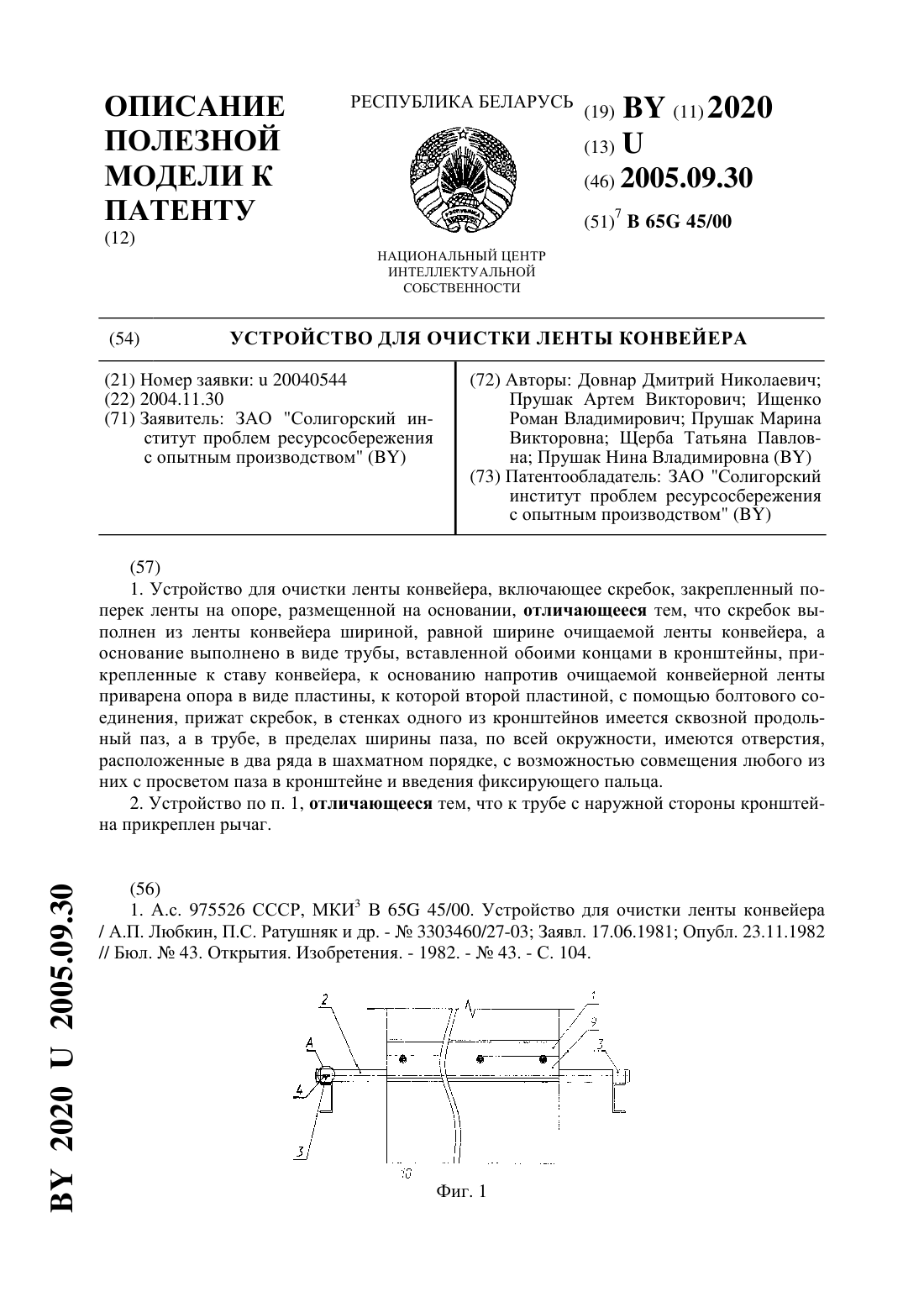

...по всей окружности, имеются отверстия диаметром, равным ширине паза, расположенные в два ряда в шахматном порядке,с возможностью совмещения любого из них с просветом паза на кронштейне и введения фиксирующего пальца, к трубе с наружной стороны кронштейна прикреплен рычаг. На фиг. 1 изображен общий вид предлагаемого устройства, на фиг. 2 - элемент вида сбоку, на фиг. 3 - выносная позиция Б на фиг. 2, на фиг. 4 - выносная позиция А на фиг....
