Комбайн шахтный проходческий

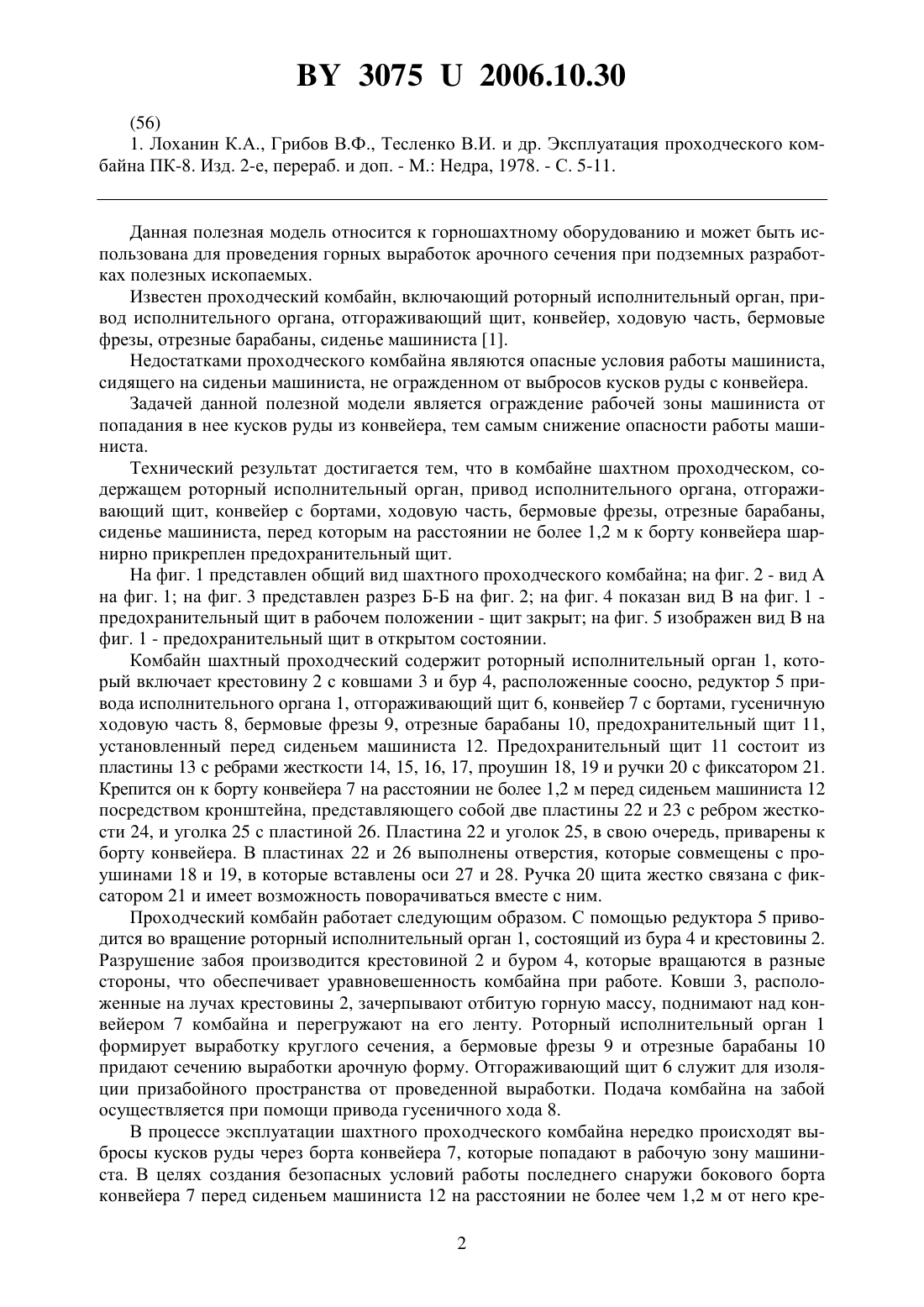

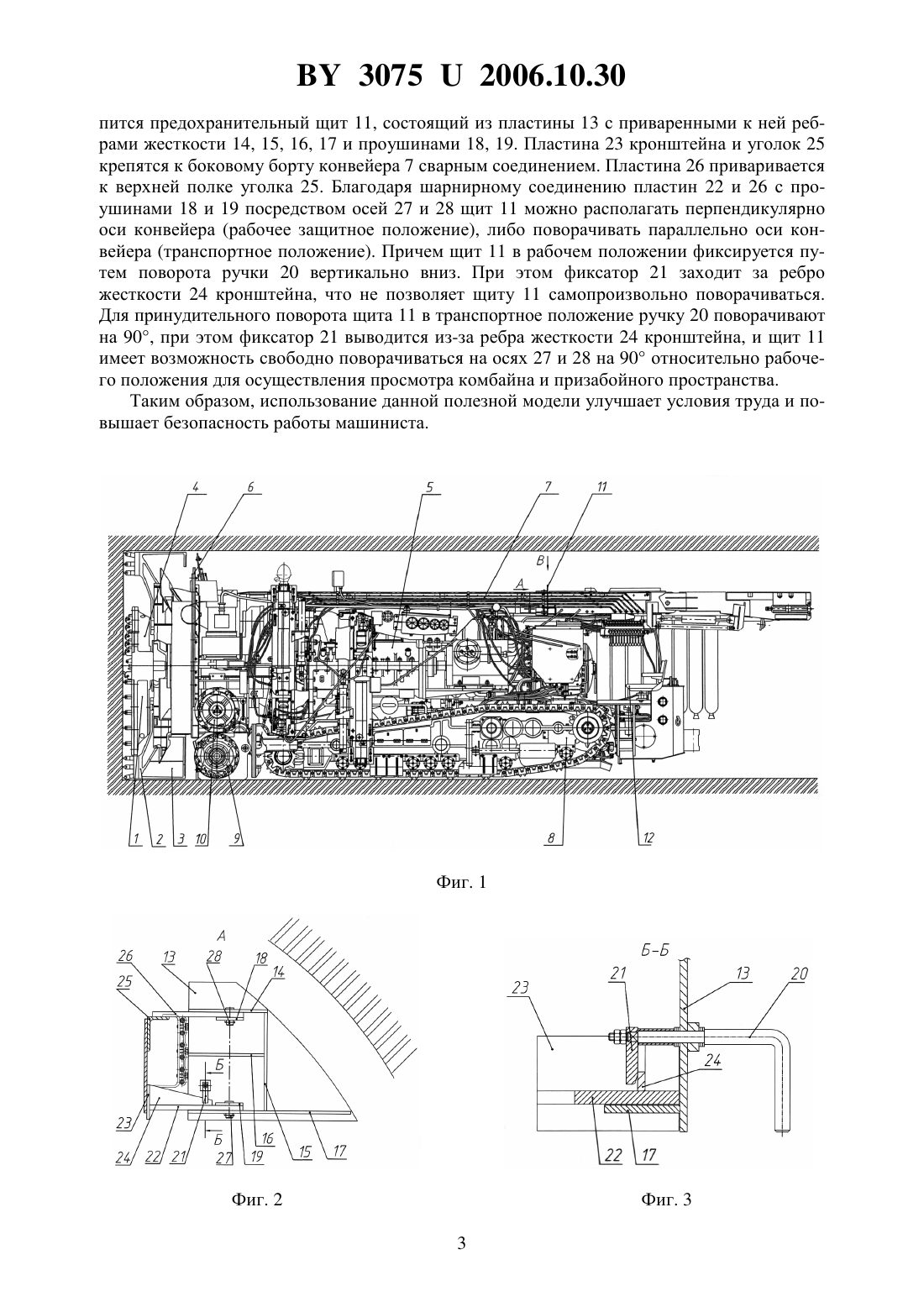

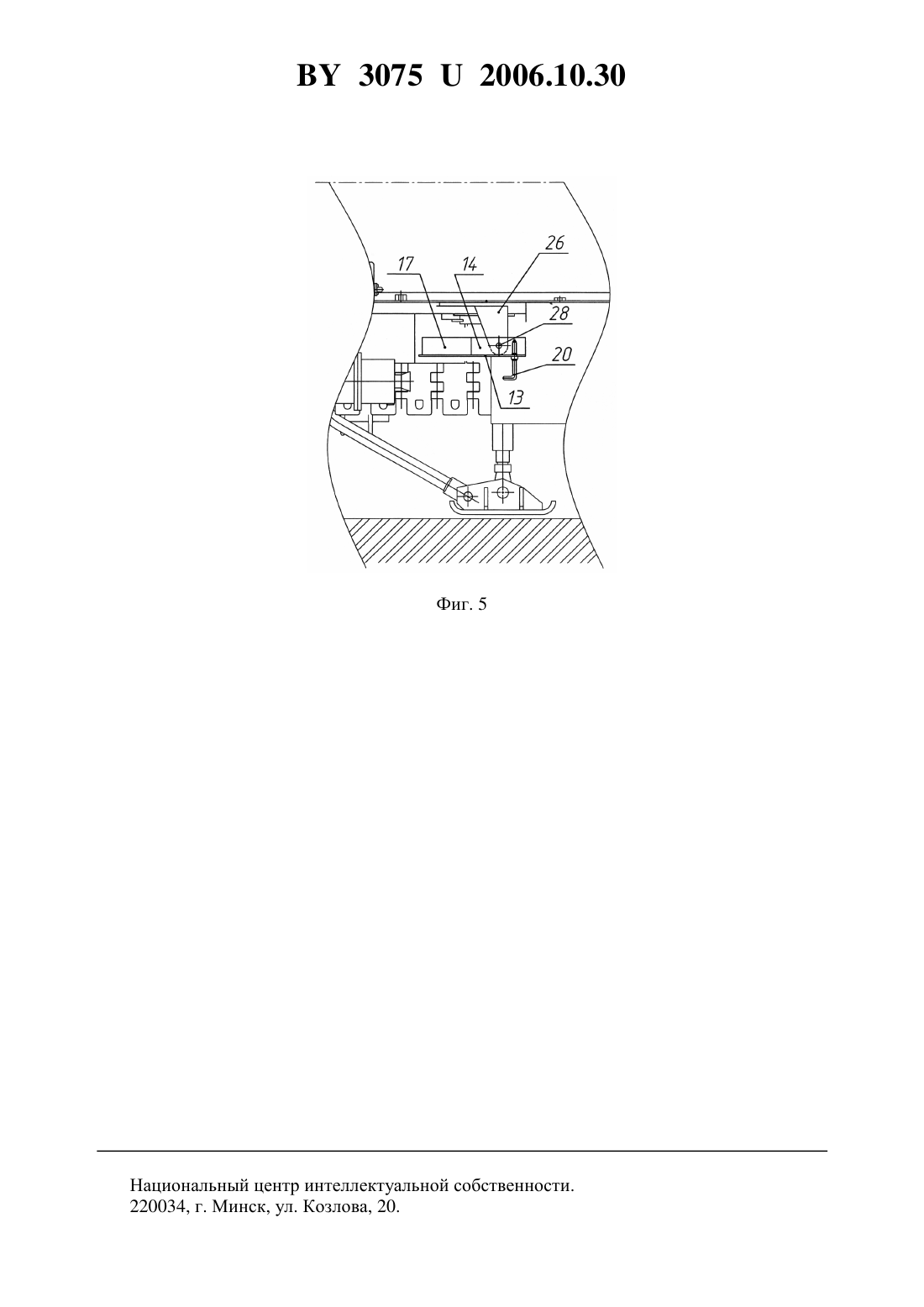

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Щерба Владимир Яковлевич Прушак Артем Викторович Конопляник Иван Анатольевич Ищенко Марина Викторовна Щерба Юлия Владимировна Ищенко Роман Владимирович Щерба Татьяна Павловна Щерба Евгений Владимирович(73) Патентообладатель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(57) Комбайн шахтный проходческий, содержащий роторный исполнительный орган, привод исполнительного органа, отгораживающий щит, конвейер с бортами, ходовую часть,бермовые фрезы, отрезные барабаны, сиденье машиниста, отличающийся тем, что перед сиденьем машиниста на расстоянии не более 1,2 м к борту конвейера шарнирно прикреплен предохранительный щит.(56) 1. Лоханин К.А., Грибов В.Ф., Тесленко В.И. и др. Эксплуатация проходческого комбайна ПК-8. Изд. 2-е, перераб. и доп. - . Недра, 1978. - С. 5-11. Данная полезная модель относится к горношахтному оборудованию и может быть использована для проведения горных выработок арочного сечения при подземных разработках полезных ископаемых. Известен проходческий комбайн, включающий роторный исполнительный орган, привод исполнительного органа, отгораживающий щит, конвейер, ходовую часть, бермовые фрезы, отрезные барабаны, сиденье машиниста 1. Недостатками проходческого комбайна являются опасные условия работы машиниста,сидящего на сиденьи машиниста, не огражденном от выбросов кусков руды с конвейера. Задачей данной полезной модели является ограждение рабочей зоны машиниста от попадания в нее кусков руды из конвейера, тем самым снижение опасности работы машиниста. Технический результат достигается тем, что в комбайне шахтном проходческом, содержащем роторный исполнительный орган, привод исполнительного органа, отгораживающий щит, конвейер с бортами, ходовую часть, бермовые фрезы, отрезные барабаны,сиденье машиниста, перед которым на расстоянии не более 1,2 м к борту конвейера шарнирно прикреплен предохранительный щит. На фиг. 1 представлен общий вид шахтного проходческого комбайна на фиг. 2 - вид А на фиг. 1 на фиг. 3 представлен разрез Б-Б на фиг. 2 на фиг. 4 показан вид В на фиг. 1 предохранительный щит в рабочем положении - щит закрыт на фиг. 5 изображен вид В на фиг. 1 - предохранительный щит в открытом состоянии. Комбайн шахтный проходческий содержит роторный исполнительный орган 1, который включает крестовину 2 с ковшами 3 и бур 4, расположенные соосно, редуктор 5 привода исполнительного органа 1, отгораживающий щит 6, конвейер 7 с бортами, гусеничную ходовую часть 8, бермовые фрезы 9, отрезные барабаны 10, предохранительный щит 11,установленный перед сиденьем машиниста 12. Предохранительный щит 11 состоит из пластины 13 с ребрами жесткости 14, 15, 16, 17, проушин 18, 19 и ручки 20 с фиксатором 21. Крепится он к борту конвейера 7 на расстоянии не более 1,2 м перед сиденьем машиниста 12 посредством кронштейна, представляющего собой две пластины 22 и 23 с ребром жесткости 24, и уголка 25 с пластиной 26. Пластина 22 и уголок 25, в свою очередь, приварены к борту конвейера. В пластинах 22 и 26 выполнены отверстия, которые совмещены с проушинами 18 и 19, в которые вставлены оси 27 и 28. Ручка 20 щита жестко связана с фиксатором 21 и имеет возможность поворачиваться вместе с ним. Проходческий комбайн работает следующим образом. С помощью редуктора 5 приводится во вращение роторный исполнительный орган 1, состоящий из бура 4 и крестовины 2. Разрушение забоя производится крестовиной 2 и буром 4, которые вращаются в разные стороны, что обеспечивает уравновешенность комбайна при работе. Ковши 3, расположенные на лучах крестовины 2, зачерпывают отбитую горную массу, поднимают над конвейером 7 комбайна и перегружают на его ленту. Роторный исполнительный орган 1 формирует выработку круглого сечения, а бермовые фрезы 9 и отрезные барабаны 10 придают сечению выработки арочную форму. Отгораживающий щит 6 служит для изоляции призабойного пространства от проведенной выработки. Подача комбайна на забой осуществляется при помощи привода гусеничного хода 8. В процессе эксплуатации шахтного проходческого комбайна нередко происходят выбросы кусков руды через борта конвейера 7, которые попадают в рабочую зону машиниста. В целях создания безопасных условий работы последнего снаружи бокового борта конвейера 7 перед сиденьем машиниста 12 на расстоянии не более чем 1,2 м от него кре 2 30752006.10.30 пится предохранительный щит 11, состоящий из пластины 13 с приваренными к ней ребрами жесткости 14, 15, 16, 17 и проушинами 18, 19. Пластина 23 кронштейна и уголок 25 крепятся к боковому борту конвейера 7 сварным соединением. Пластина 26 приваривается к верхней полке уголка 25. Благодаря шарнирному соединению пластин 22 и 26 с проушинами 18 и 19 посредством осей 27 и 28 щит 11 можно располагать перпендикулярно оси конвейера (рабочее защитное положение), либо поворачивать параллельно оси конвейера (транспортное положение). Причем щит 11 в рабочем положении фиксируется путем поворота ручки 20 вертикально вниз. При этом фиксатор 21 заходит за ребро жесткости 24 кронштейна, что не позволяет щиту 11 самопроизвольно поворачиваться. Для принудительного поворота щита 11 в транспортное положение ручку 20 поворачивают на 90, при этом фиксатор 21 выводится из-за ребра жесткости 24 кронштейна, и щит 11 имеет возможность свободно поворачиваться на осях 27и 28 на 90 относительно рабочего положения для осуществления просмотра комбайна и призабойного пространства. Таким образом, использование данной полезной модели улучшает условия труда и повышает безопасность работы машиниста. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
