Роликоопора ленточного конвейера

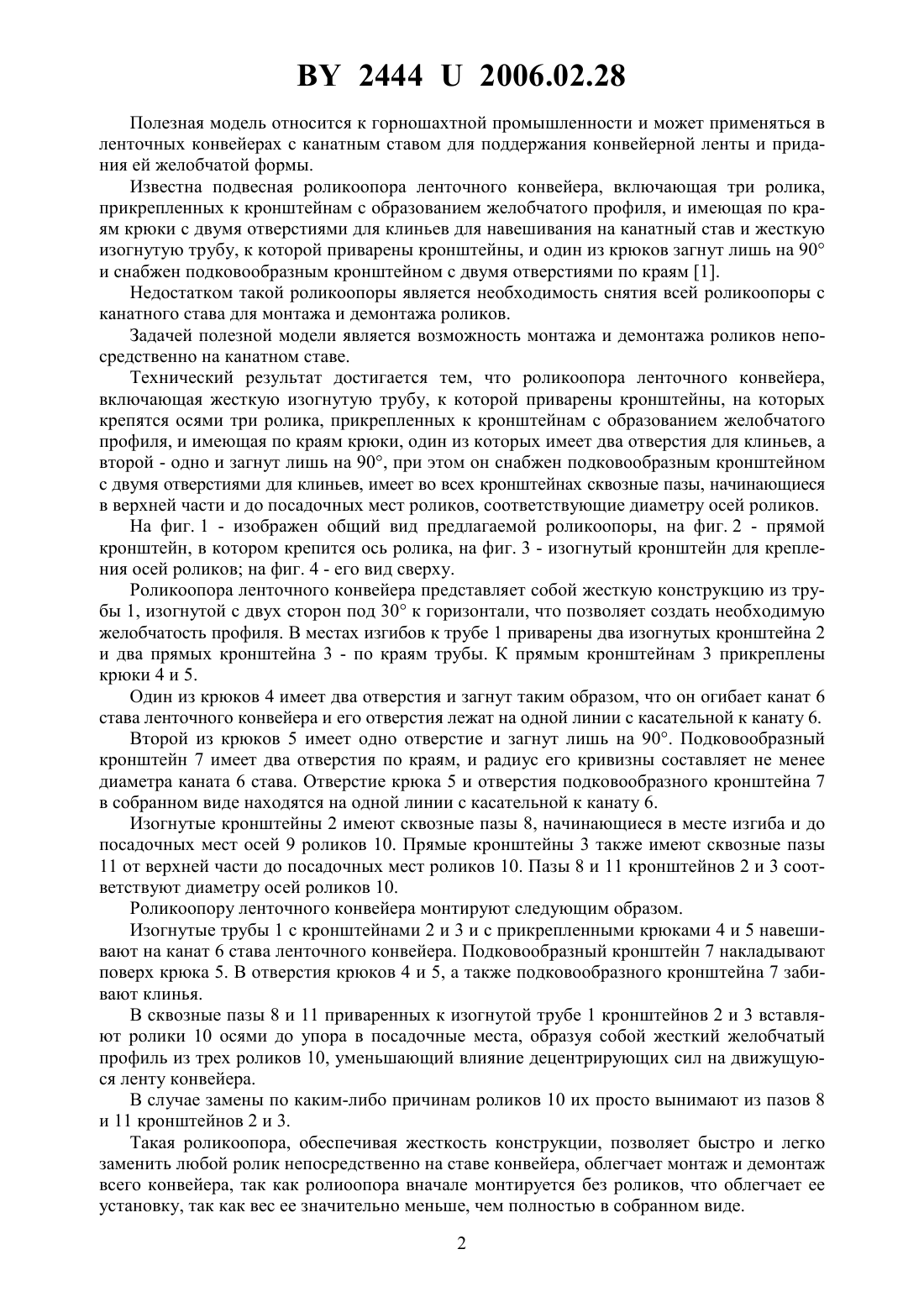

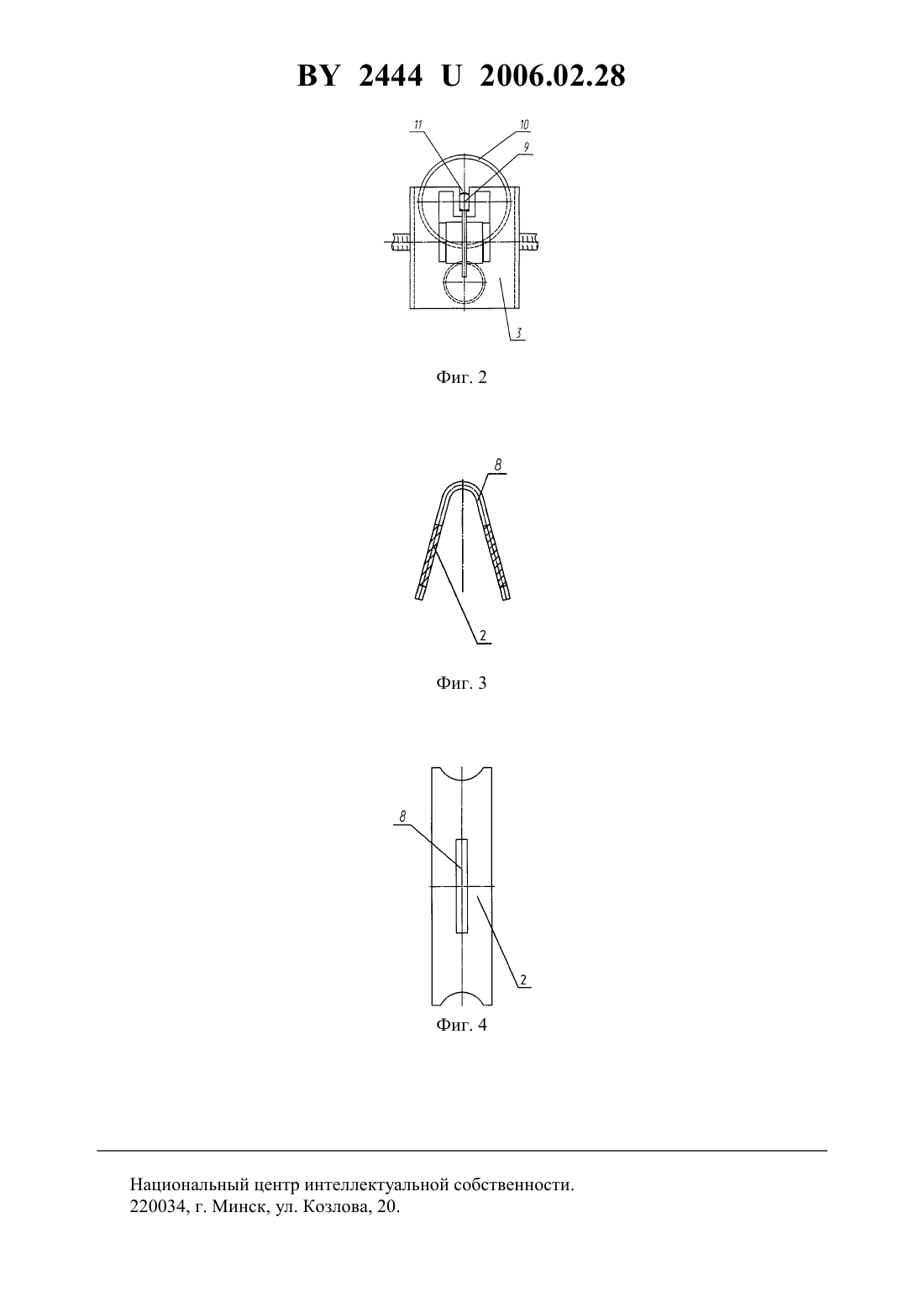

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Конопляник Иван Анатольевич Дворник Павел Александрович Довнар Дмитрий Николаевич Прушак Артем Викторович Щерба Юлия Владимировна Ищенко Марина Викторовна(73) Патентообладатель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(57) Роликоопора ленточного конвейера, включающая жесткую изогнутую трубу, к которой приварены кронштейны, на которых крепятся осями три ролика, прикрепленных к кронштейнам с образованием желобчатого профиля, и имеющая по краям крюки, один из которых имеет два отверстия для клиньев, а второй - одно и загнут лишь на 90, при этом он снабжен подковообразным кронштейном с двумя отверстиями для клиньев, отличающийся тем, что имеет во всех кронштейнах сквозные пазы, начинающиеся в верхней части и до посадочных мест роликов, соответствующие диаметру осей роликов. 24442006.02.28 Полезная модель относится к горношахтной промышленности и может применяться в ленточных конвейерах с канатным ставом для поддержания конвейерной ленты и придания ей желобчатой формы. Известна подвесная роликоопора ленточного конвейера, включающая три ролика,прикрепленных к кронштейнам с образованием желобчатого профиля, и имеющая по краям крюки с двумя отверстиями для клиньев для навешивания на канатный став и жесткую изогнутую трубу, к которой приварены кронштейны, и один из крюков загнут лишь на 90 и снабжен подковообразным кронштейном с двумя отверстиями по краям 1. Недостатком такой роликоопоры является необходимость снятия всей роликоопоры с канатного става для монтажа и демонтажа роликов. Задачей полезной модели является возможность монтажа и демонтажа роликов непосредственно на канатном ставе. Технический результат достигается тем, что роликоопора ленточного конвейера,включающая жесткую изогнутую трубу, к которой приварены кронштейны, на которых крепятся осями три ролика, прикрепленных к кронштейнам с образованием желобчатого профиля, и имеющая по краям крюки, один из которых имеет два отверстия для клиньев, а второй - одно и загнут лишь на 90, при этом он снабжен подковообразным кронштейном с двумя отверстиями для клиньев, имеет во всех кронштейнах сквозные пазы, начинающиеся в верхней части и до посадочных мест роликов, соответствующие диаметру осей роликов. На фиг. 1 - изображен общий вид предлагаемой роликоопоры, на фиг. 2 - прямой кронштейн, в котором крепится ось ролика, на фиг. 3 - изогнутый кронштейн для крепления осей роликов на фиг. 4 - его вид сверху. Роликоопора ленточного конвейера представляет собой жесткую конструкцию из трубы 1, изогнутой с двух сторон под 30 к горизонтали, что позволяет создать необходимую желобчатость профиля. В местах изгибов к трубе 1 приварены два изогнутых кронштейна 2 и два прямых кронштейна 3 - по краям трубы. К прямым кронштейнам 3 прикреплены крюки 4 и 5. Один из крюков 4 имеет два отверстия и загнут таким образом, что он огибает канат 6 става ленточного конвейера и его отверстия лежат на одной линии с касательной к канату 6. Второй из крюков 5 имеет одно отверстие и загнут лишь на 90. Подковообразный кронштейн 7 имеет два отверстия по краям, и радиус его кривизны составляет не менее диаметра каната 6 става. Отверстие крюка 5 и отверстия подковообразного кронштейна 7 в собранном виде находятся на одной линии с касательной к канату 6. Изогнутые кронштейны 2 имеют сквозные пазы 8, начинающиеся в месте изгиба и до посадочных мест осей 9 роликов 10. Прямые кронштейны 3 также имеют сквозные пазы 11 от верхней части до посадочных мест роликов 10. Пазы 8 и 11 кронштейнов 2 и 3 соответствуют диаметру осей роликов 10. Роликоопору ленточного конвейера монтируют следующим образом. Изогнутые трубы 1 с кронштейнами 2 и 3 и с прикрепленными крюками 4 и 5 навешивают на канат 6 става ленточного конвейера. Подковообразный кронштейн 7 накладывают поверх крюка 5. В отверстия крюков 4 и 5, а также подковообразного кронштейна 7 забивают клинья. В сквозные пазы 8 и 11 приваренных к изогнутой трубе 1 кронштейнов 2 и 3 вставляют ролики 10 осями до упора в посадочные места, образуя собой жесткий желобчатый профиль из трех роликов 10, уменьшающий влияние децентрирующих сил на движущуюся ленту конвейера. В случае замены по каким-либо причинам роликов 10 их просто вынимают из пазов 8 и 11 кронштейнов 2 и 3. Такая роликоопора, обеспечивая жесткость конструкции, позволяет быстро и легко заменить любой ролик непосредственно на ставе конвейера, облегчает монтаж и демонтаж всего конвейера, так как ролиоопора вначале монтируется без роликов, что облегчает ее установку, так как вес ее значительно меньше, чем полностью в собранном виде. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
