Устройство для очистки ленты конвейера

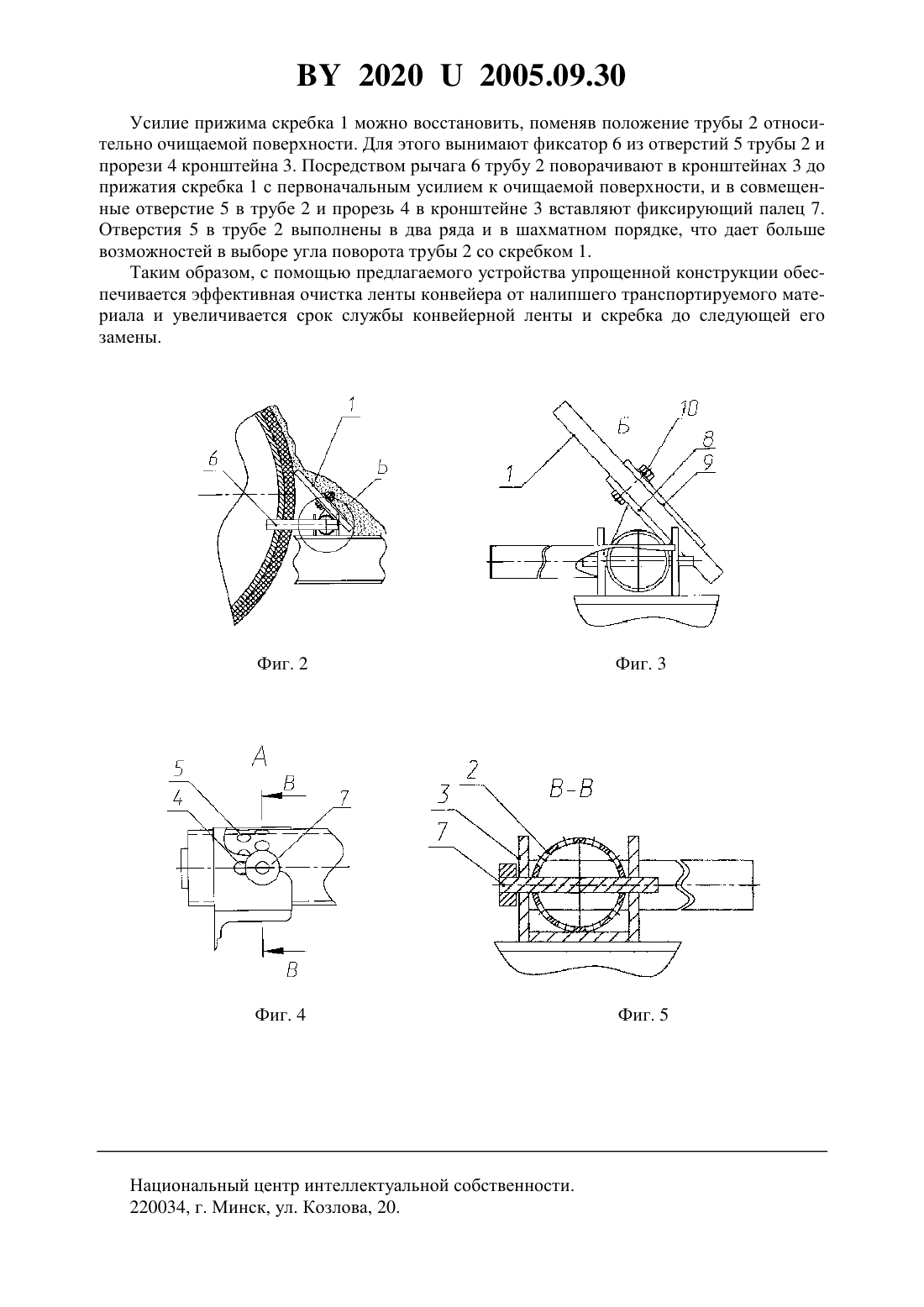

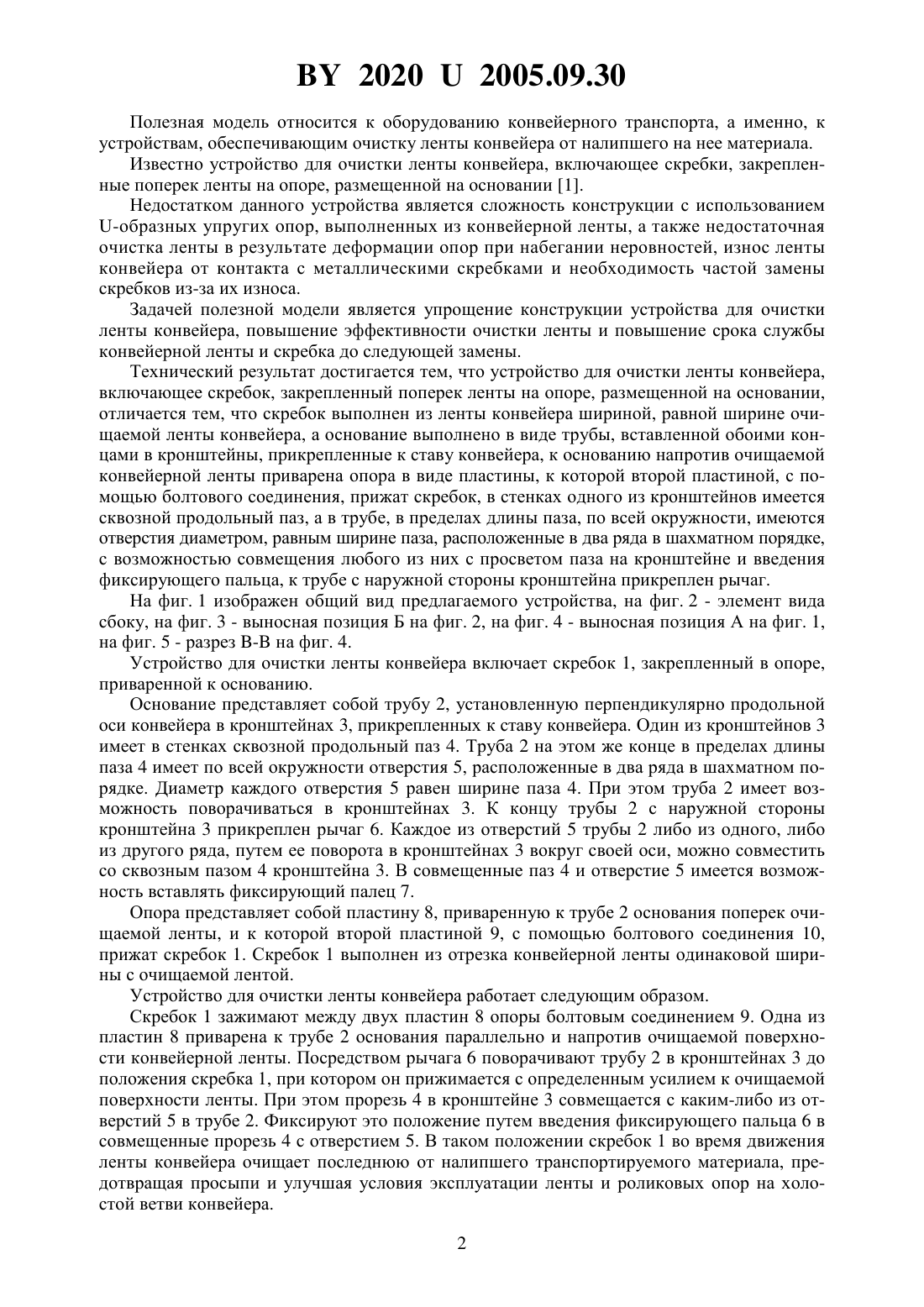

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОЧИСТКИ ЛЕНТЫ КОНВЕЙЕРА(71) Заявитель ЗАО Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Довнар Дмитрий Николаевич Прушак Артем Викторович Ищенко Роман Владимирович Прушак Марина Викторовна Щерба Татьяна Павловна Прушак Нина Владимировна(73) Патентообладатель ЗАО Солигорский институт проблем ресурсосбережения с опытным производством(57) 1. Устройство для очистки ленты конвейера, включающее скребок, закрепленный поперек ленты на опоре, размещенной на основании, отличающееся тем, что скребок выполнен из ленты конвейера шириной, равной ширине очищаемой ленты конвейера, а основание выполнено в виде трубы, вставленной обоими концами в кронштейны, прикрепленные к ставу конвейера, к основанию напротив очищаемой конвейерной ленты приварена опора в виде пластины, к которой второй пластиной, с помощью болтового соединения, прижат скребок, в стенках одного из кронштейнов имеется сквозной продольный паз, а в трубе, в пределах ширины паза, по всей окружности, имеются отверстия,расположенные в два ряда в шахматном порядке, с возможностью совмещения любого из них с просветом паза в кронштейне и введения фиксирующего пальца. 2. Устройство по п. 1, отличающееся тем, что к трубе с наружной стороны кронштейна прикреплен рычаг.(56) 1. А.с. 975526 СССР, МКИ 3 В 65 45/00. Устройство для очистки ленты конвейера 20202005.09.30 Полезная модель относится к оборудованию конвейерного транспорта, а именно, к устройствам, обеспечивающим очистку ленты конвейера от налипшего на нее материала. Известно устройство для очистки ленты конвейера, включающее скребки, закрепленные поперек ленты на опоре, размещенной на основании 1. Недостатком данного устройства является сложность конструкции с использованием-образных упругих опор, выполненных из конвейерной ленты, а также недостаточная очистка ленты в результате деформации опор при набегании неровностей, износ ленты конвейера от контакта с металлическими скребками и необходимость частой замены скребков из-за их износа. Задачей полезной модели является упрощение конструкции устройства для очистки ленты конвейера, повышение эффективности очистки ленты и повышение срока службы конвейерной ленты и скребка до следующей замены. Технический результат достигается тем, что устройство для очистки ленты конвейера,включающее скребок, закрепленный поперек ленты на опоре, размещенной на основании,отличается тем, что скребок выполнен из ленты конвейера шириной, равной ширине очищаемой ленты конвейера, а основание выполнено в виде трубы, вставленной обоими концами в кронштейны, прикрепленные к ставу конвейера, к основанию напротив очищаемой конвейерной ленты приварена опора в виде пластины, к которой второй пластиной, с помощью болтового соединения, прижат скребок, в стенках одного из кронштейнов имеется сквозной продольный паз, а в трубе, в пределах длины паза, по всей окружности, имеются отверстия диаметром, равным ширине паза, расположенные в два ряда в шахматном порядке,с возможностью совмещения любого из них с просветом паза на кронштейне и введения фиксирующего пальца, к трубе с наружной стороны кронштейна прикреплен рычаг. На фиг. 1 изображен общий вид предлагаемого устройства, на фиг. 2 - элемент вида сбоку, на фиг. 3 - выносная позиция Б на фиг. 2, на фиг. 4 - выносная позиция А на фиг. 1,на фиг. 5 - разрез - на фиг. 4. Устройство для очистки ленты конвейера включает скребок 1, закрепленный в опоре,приваренной к основанию. Основание представляет собой трубу 2, установленную перпендикулярно продольной оси конвейера в кронштейнах 3, прикрепленных к ставу конвейера. Один из кронштейнов 3 имеет в стенках сквозной продольный паз 4. Труба 2 на этом же конце в пределах длины паза 4 имеет по всей окружности отверстия 5, расположенные в два ряда в шахматном порядке. Диаметр каждого отверстия 5 равен ширине паза 4. При этом труба 2 имеет возможность поворачиваться в кронштейнах 3. К концу трубы 2 с наружной стороны кронштейна 3 прикреплен рычаг 6. Каждое из отверстий 5 трубы 2 либо из одного, либо из другого ряда, путем ее поворота в кронштейнах 3 вокруг своей оси, можно совместить со сквозным пазом 4 кронштейна 3. В совмещенные паз 4 и отверстие 5 имеется возможность вставлять фиксирующий палец 7. Опора представляет собой пластину 8, приваренную к трубе 2 основания поперек очищаемой ленты, и к которой второй пластиной 9, с помощью болтового соединения 10,прижат скребок 1. Скребок 1 выполнен из отрезка конвейерной ленты одинаковой ширины с очищаемой лентой. Устройство для очистки ленты конвейера работает следующим образом. Скребок 1 зажимают между двух пластин 8 опоры болтовым соединением 9. Одна из пластин 8 приварена к трубе 2 основания параллельно и напротив очищаемой поверхности конвейерной ленты. Посредством рычага 6 поворачивают трубу 2 в кронштейнах 3 до положения скребка 1, при котором он прижимается с определенным усилием к очищаемой поверхности ленты. При этом прорезь 4 в кронштейне 3 совмещается с каким-либо из отверстий 5 в трубе 2. Фиксируют это положение путем введения фиксирующего пальца 6 в совмещенные прорезь 4 с отверстием 5. В таком положении скребок 1 во время движения ленты конвейера очищает последнюю от налипшего транспортируемого материала, предотвращая просыпи и улучшая условия эксплуатации ленты и роликовых опор на холостой ветви конвейера. 2 20202005.09.30 Усилие прижима скребка 1 можно восстановить, поменяв положение трубы 2 относительно очищаемой поверхности. Для этого вынимают фиксатор 6 из отверстий 5 трубы 2 и прорези 4 кронштейна 3. Посредством рычага 6 трубу 2 поворачивают в кронштейнах 3 до прижатия скребка 1 с первоначальным усилием к очищаемой поверхности, и в совмещенные отверстие 5 в трубе 2 и прорезь 4 в кронштейне 3 вставляют фиксирующий палец 7. Отверстия 5 в трубе 2 выполнены в два ряда и в шахматном порядке, что дает больше возможностей в выборе угла поворота трубы 2 со скребком 1. Таким образом, с помощью предлагаемого устройства упрощенной конструкции обеспечивается эффективная очистка ленты конвейера от налипшего транспортируемого материала и увеличивается срок службы конвейерной ленты и скребка до следующей его замены. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
