Режущий инструмент для горной машины

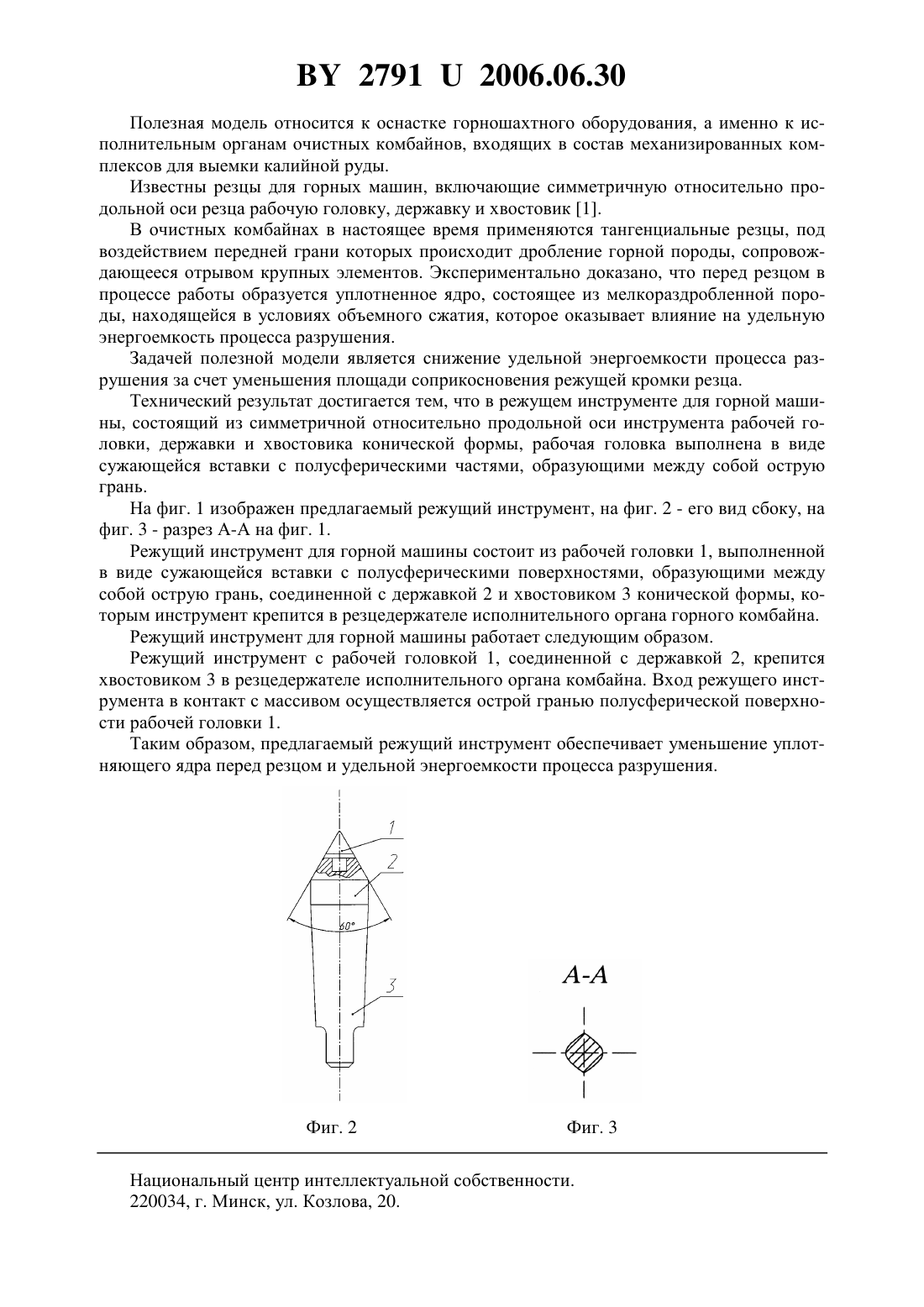

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РЕЖУЩИЙ ИНСТРУМЕНТ ДЛЯ ГОРНОЙ МАШИНЫ(71) Заявитель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Старовойтов Вячеслав Савельевич Прушак Артем Викторович Щерба Юлия Владимировна Ищенко Марина Викторовна Щерба Татьяна Павловна Ищенко Роман Владимирович(73) Патентообладатель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(57) Режущий инструмент для горной машины, состоящий из симметричной относительно продольной оси инструмента рабочей головки, державки и хвостовика конической формы,отличающийся тем, что рабочая головка выполнена в виде сужающейся вставки с полусферическими поверхностями, образующими между собой острую грань.(56) 1. Пат. 2003798 РФ, МКИ 5 Е 21 С 25/38, 35/18, Е 02 9/28. Резец для горной машины / И.А. Леванковский, В.Д. Шульц, Ю.А. Гриневицкий, А.В. Костюченко Мал. предпр. Пигма. - 5047911/03 Заявл. 17.01.92 Опубл. 13.11.93 // Изобретения. - 1993. - 43-44. 27912006.06.30 Полезная модель относится к оснастке горношахтного оборудования, а именно к исполнительным органам очистных комбайнов, входящих в состав механизированных комплексов для выемки калийной руды. Известны резцы для горных машин, включающие симметричную относительно продольной оси резца рабочую головку, державку и хвостовик 1. В очистных комбайнах в настоящее время применяются тангенциальные резцы, под воздействием передней грани которых происходит дробление горной породы, сопровождающееся отрывом крупных элементов. Экспериментально доказано, что перед резцом в процессе работы образуется уплотненное ядро, состоящее из мелкораздробленной породы, находящейся в условиях объемного сжатия, которое оказывает влияние на удельную энергоемкость процесса разрушения. Задачей полезной модели является снижение удельной энергоемкости процесса разрушения за счет уменьшения площади соприкосновения режущей кромки резца. Технический результат достигается тем, что в режущем инструменте для горной машины, состоящий из симметричной относительно продольной оси инструмента рабочей головки, державки и хвостовика конической формы, рабочая головка выполнена в виде сужающейся вставки с полусферическими частями, образующими между собой острую грань. На фиг. 1 изображен предлагаемый режущий инструмент, на фиг. 2 - его вид сбоку, на фиг. 3 - разрез А-А на фиг. 1. Режущий инструмент для горной машины состоит из рабочей головки 1, выполненной в виде сужающейся вставки с полусферическими поверхностями, образующими между собой острую грань, соединенной с державкой 2 и хвостовиком 3 конической формы, которым инструмент крепится в резцедержателе исполнительного органа горного комбайна. Режущий инструмент для горной машины работает следующим образом. Режущий инструмент с рабочей головкой 1, соединенной с державкой 2, крепится хвостовиком 3 в резцедержателе исполнительного органа комбайна. Вход режущего инструмента в контакт с массивом осуществляется острой гранью полусферической поверхности рабочей головки 1. Таким образом, предлагаемый режущий инструмент обеспечивает уменьшение уплотняющего ядра перед резцом и удельной энергоемкости процесса разрушения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
