Комбайн шахтный проходческий

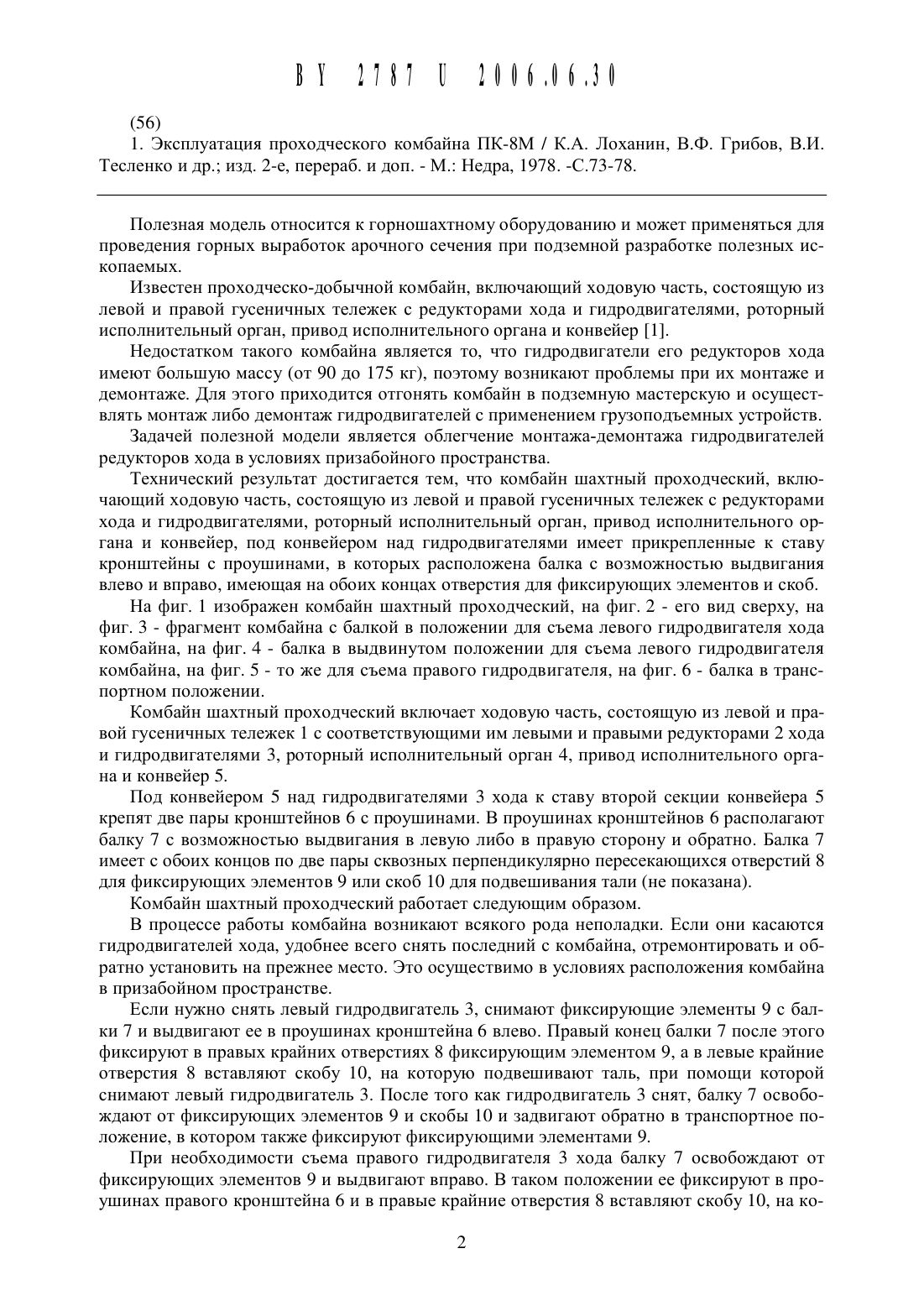

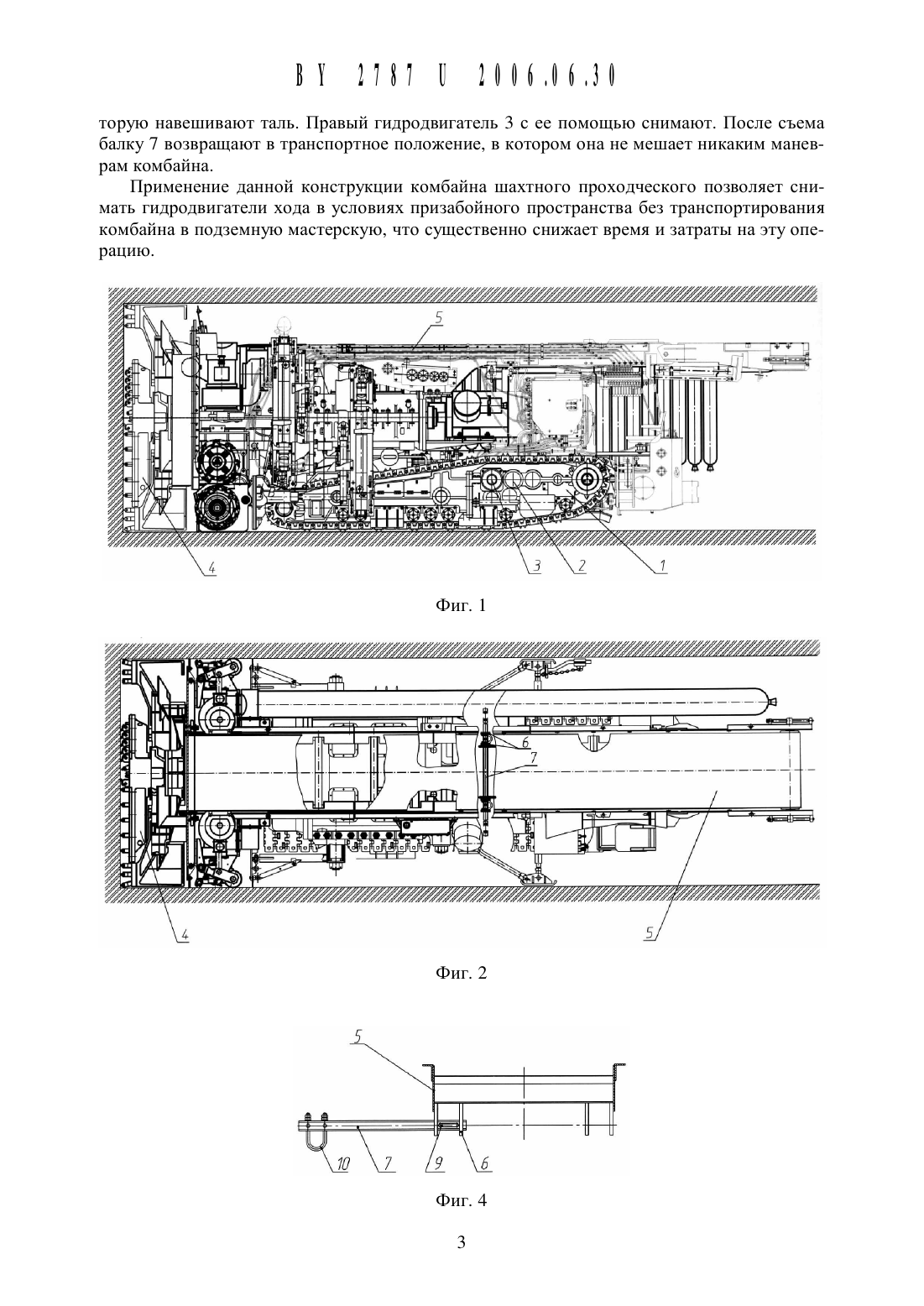

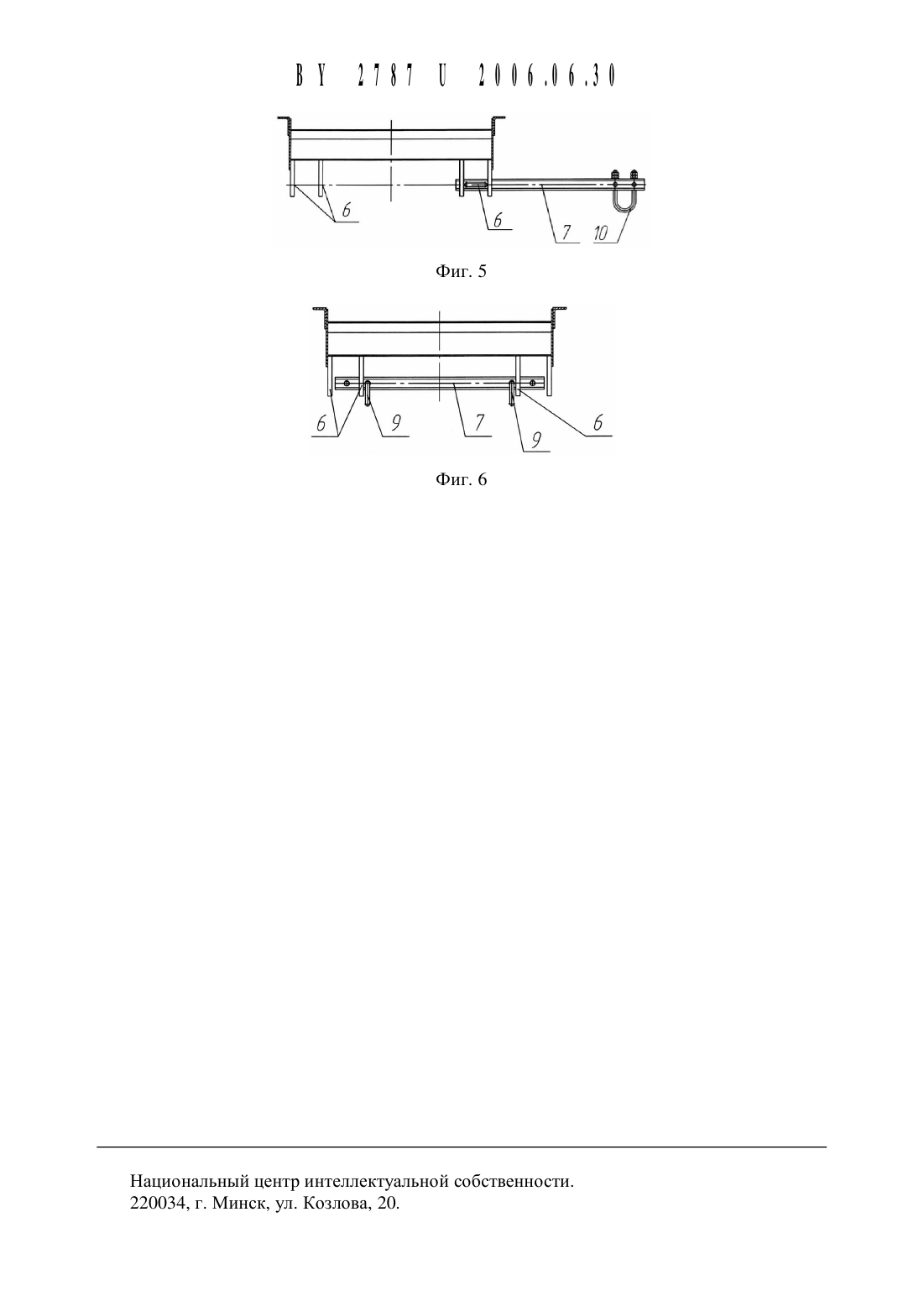

ПОЛЕЗНОЙ з, и МОДЕЛИК 4 в)2006.06.30 ЕМГЕНТУ 51)7 в нс 21100 НАЦИОНАЛЬНЫЙ цЕНтР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(71) Заявитель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опь 1 тным производством (ВУ)(72) Авторы Грищков Денис Александрович Герасимович Вячеслав Михайлович Прушак Артем Викторович Щерба Владимир Яковлевич Ищенко Марина Викторовна Конопляник Иван Анатольевич Прущак Нина Владимировна (ВУ)(73) Патентообладатель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опь 1 тным производством (ВУ)Комбайн Шахтный проходческий, включающий ходовую часть, состоящую из левой и правой гусеничных тележек с редукторами хода и гидродвигателями, роторный исполнительный орган, привод исполнительного органа и конвейер, отличающийся тем, что под конвейером над гидродвигателями к ставу прикреплены кронштейны с проущинами, в которых расположена балка с возможностью выдвигания влево и вправо, имеющая на обоих концах отверстия для фиксирующих элементов и скоб.(56) 1. Эксплуатация проходческого комбайна ПК-8 М / К.А. Лоханин, В.Ф. Грибов, В.И. Тесленко И др. изд. 2-е, перераб. И доп. - М. Недра, 1978. -С.73-78.Полезная модель относится К горноШахтному оборудованию и может применяться для проведения горных выработок арочного сечения при подземной разработке полезных ископаемь 1 х.Известен проходческо-добь 1 чной комбайн, включающий ходовую часть, состоящую из левой и правой гусеничных тележек с редукторами хода и гидродвигателями, роторный исполнительный орган, привод исполнительного органа и конвейер 1.Недостатком такого комбайна является то, что гидродвигатели его редукторов хода имеют большую массу (от 90 до 175 кг), поэтому возникают проблемы при их монтаже и демонтаже. Для этого приходится отгонять комбайн в подземную мастерскую и осуществлять монтаж либо демонтаж гидродвигателей с применением грузоподъемных устройств.Задачей полезной модели является облегчение монтажа-демонтажа гидродвигателей редукторов хода в условиях призабойного пространства.Технический результат достигается тем, что комбайн Шахтный проходческий, включающий ходовую часть, состоящую из левой и правой гусеничных тележек с редукторами хода и гидродвигателями, роторный исполнительный орган, привод исполнительного органа и конвейер, под конвейером над гидродвигателями имеет прикрепленные к ставу кронШтейны с проущинами, в которых расположена балка с возможностью выдвигания влево и вправо, имеющая на обоих концах отверстия для фиксирующих элементов и скоб.На фиг. 1 изображен комбайн Шахтный проходческий, на фиг. 2 - его вид сверху, на фиг. 3 - фрагмент комбайна с балкой в положении для съема левого гидродвигателя хода комбайна, на фиг. 4 - балка в выдвинутом положении для съема левого гидродвигателя комбайна, на фиг. 5 - то же для съема правого гидродвигателя, на фиг. 6 - балка в транспортном положении.Комбайн Шахтный проходческий включает ходовую часть, состоящую из левой и правой гусеничных тележек 1 с соответствующими им левыми и правыми редукторами 2 хода и гидродвигателями 3, роторный исполнительный орган 4, привод исполнительного органа и конвейер 5.Под конвейером 5 над гидродвигателями 3 хода к ставу второй секции конвейера 5 крепят две пары кронШтейнов 6 с проуШинами. В проуШинах кронШтейнов 6 располагают балку 7 с возможностью выдвигания в левую либо в правую сторону и обратно. Балка 7 имеет с обоих концов по две пары сквозных перпендикулярно пересекающихся отверстий 8 для фиксирующих элементов 9 или скоб 10 для подвеШивания тали (не показана).Комбайн Шахтный проходческий работает следующим образом.В процессе работы комбайна возникают всякого рода неполадки. Если они касаются гидродвигателей хода, удобнее всего снять последний с комбайна, отремонтировать и обратно установить на прежнее место. Это осуществимо в условиях расположения комбайна в призабойном пространстве.Если нужно снять левый гидродвигатель 3, снимают фиксирующие элементы 9 с балки 7 и выдвигают ее в проуШинах кронШтейна 6 влево. Правый конец балки 7 после этого фиксируют в правых крайних отверстиях 8 фиксирующим элементом 9, а в левые крайние отверстия 8 вставляют скобу 10, на которую подвеШивают таль, при помощи которой снимают левый гидродвигатель 3. После того как гидродвигатель 3 снят, балку 7 освобождают от фиксирующих элементов 9 и скобы 10 и задвигают обратно в транспортное положение, в котором также фиксируют фиксирующими элементами 9.При необходимости съема правого гидродвигателя 3 хода балку 7 освобождают от фиксирующих элементов 9 и выдвигают вправо. В таком положении ее фиксируют в проуШинах правого кронШтейна 6 и в правые крайние отверстия 8 вставляют скобу 10, на ко 2торую навешивают таль. Правый гидродвигатель 3 с ее помощью снимают. После съема балку 7 возвращают в транспортное положение, в Котором она не мешает никаким маневрам комбайна.Применение данной Конструкции комбайна шахтного проходческого позволяет снимать гидродвигатели хода в условиях призабойного пространства без транспортирования комбайна в подземную мастерскую, что существенно снижает время и затраты на эту операцию.Национальный Центр Интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
