Комбайн шахтный проходческий

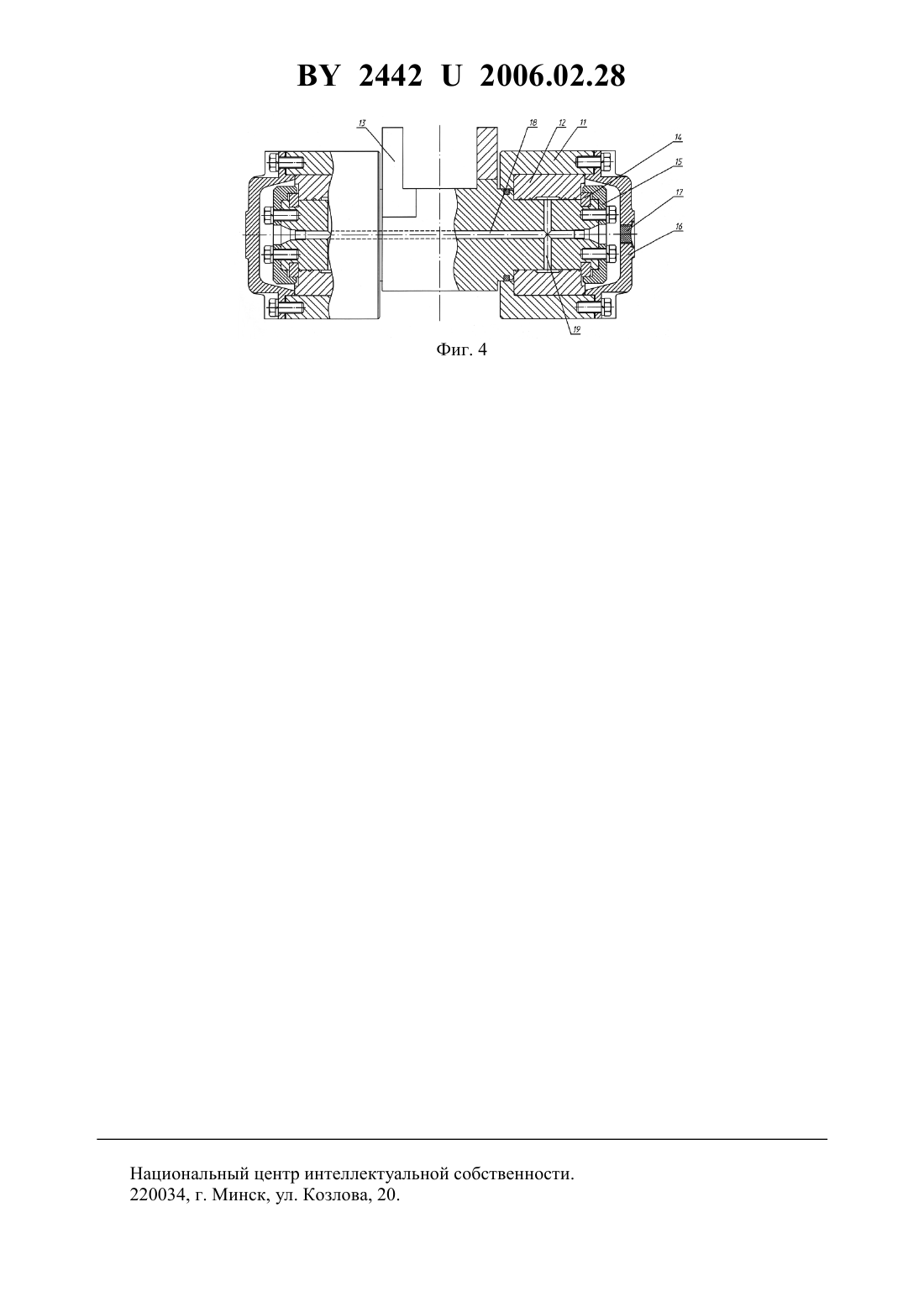

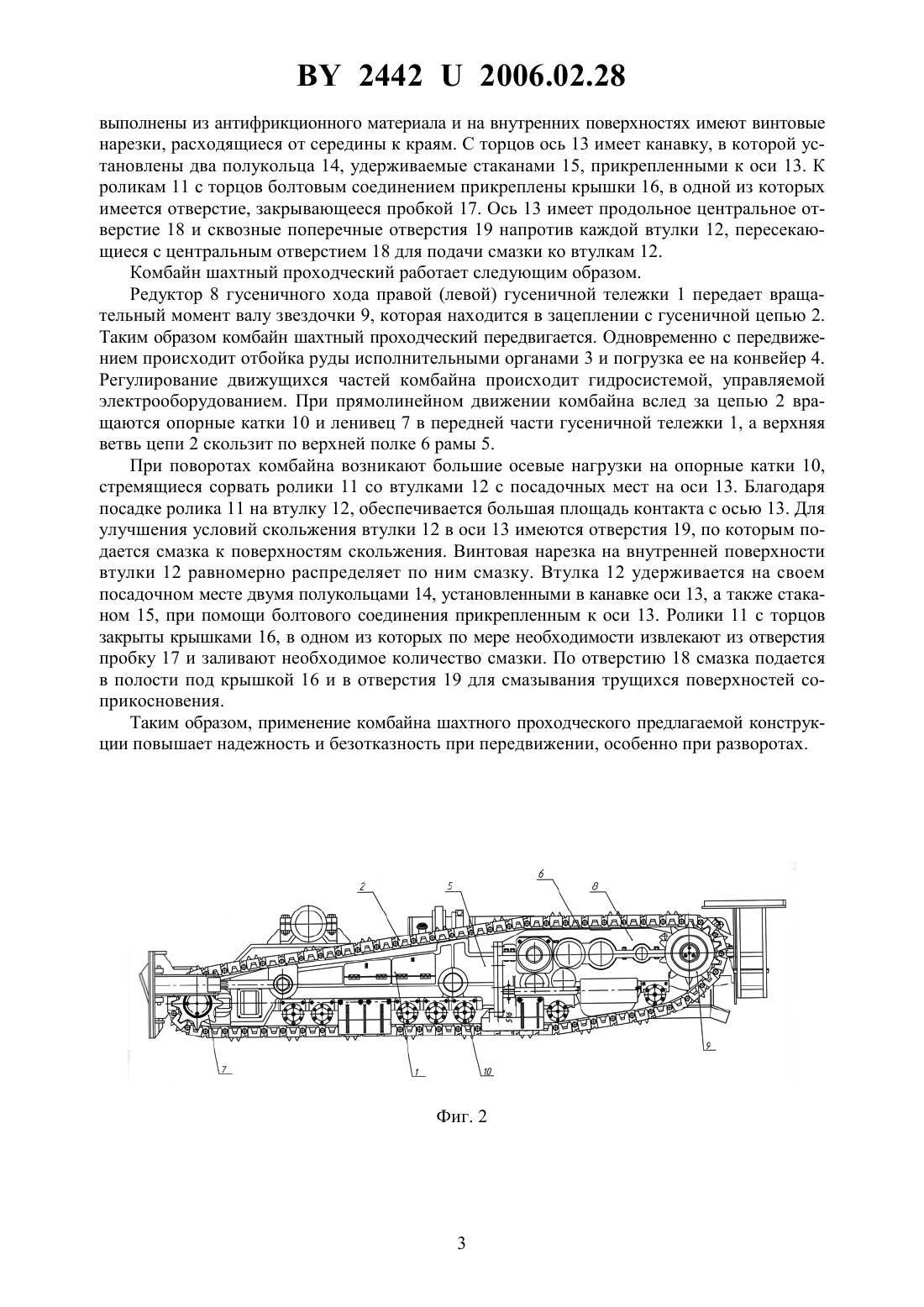

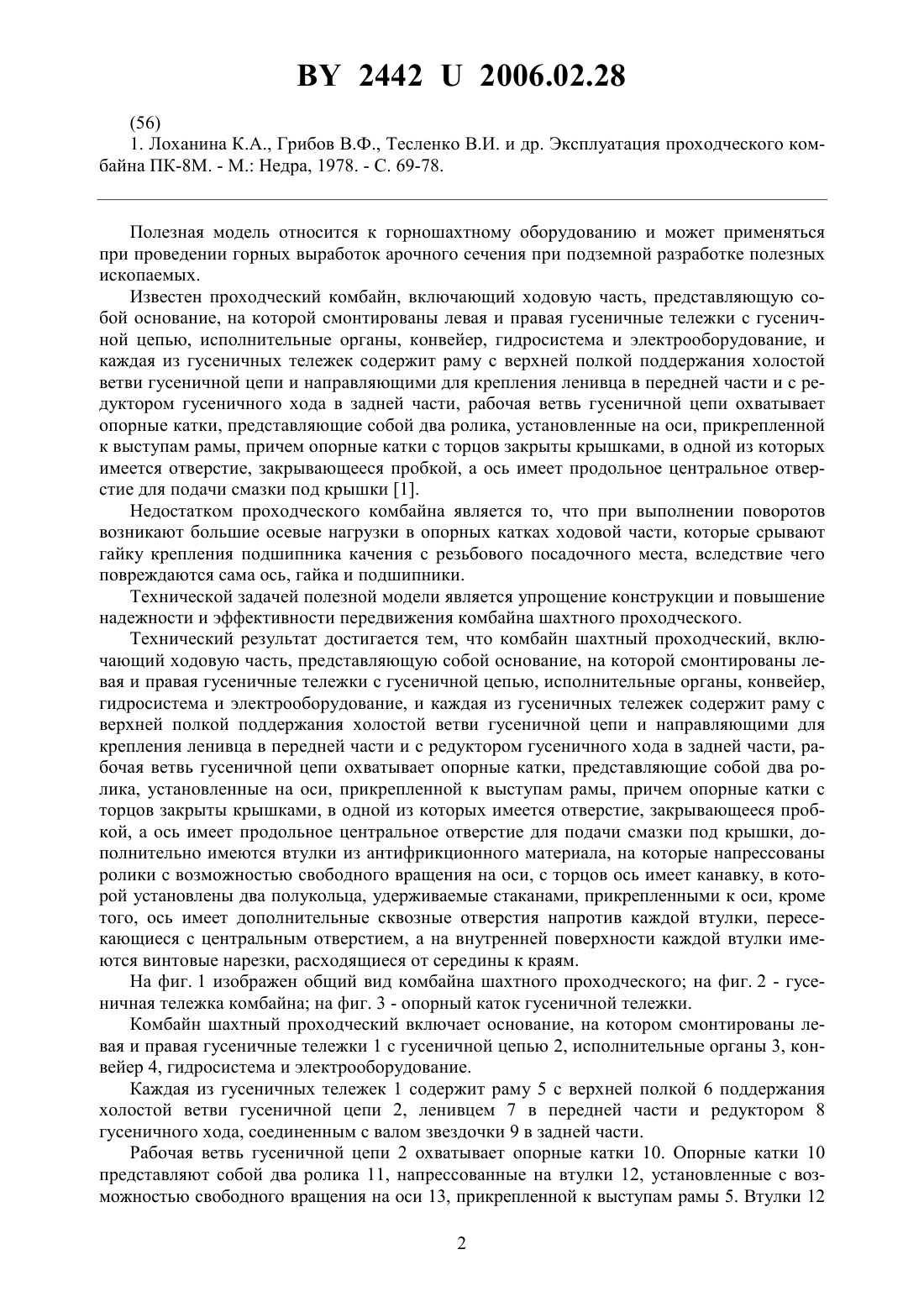

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Бараченя Сергей Михайлович Конопляник Иван Анатольевич Гришков Денис Александрович Прушак Артем Викторович Щерба Юлия Владимировна Ищенко Марина Викторовна(73) Патентообладатель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(57) Комбайн шахтный проходческий, включающий ходовую часть, представляющую собой основание, на которой смонтированы левая и правая гусеничные тележки с гусеничной цепью, исполнительные органы, конвейер, гидросистема и электрооборудование, и каждая из гусеничных тележек содержит раму с верхней полкой поддержания холостой ветви гусеничной цепи и направляющими для крепления ленивца в передней части и с редуктором гусеничного хода в задней части, рабочая ветвь гусеничной цепи охватывает опорные катки, представляющие собой два ролика, установленные на оси, прикрепленной к выступам рамы, причем опорные катки с торцов закрыты крышками, в одной из которых имеется отверстие, закрывающееся пробкой, а ось имеет продольное центральное отверстие для подачи смазки под крышки, отличающийся тем, что на ось посажены втулки из антифрикционного материала с возможностью свободного вращения на оси, а на втулки напрессованы ролики, с торцов ось имеет канавку, в которой установлены два полукольца,удерживаемые стаканами, прикрепленными к оси, кроме того, ось имеет дополнительные сквозные отверстия напротив каждой втулки, пересекающиеся с центральным отверстием,а на внутренней поверхности каждой втулки имеются винтовые нарезки, расходящиеся от середины к краям.(56) 1. Лоханина К.А., Грибов В.Ф., Тесленко В.И. и др. Эксплуатация проходческого комбайна ПК-8 М. - М. Недра, 1978. - С. 69-78. Полезная модель относится к горношахтному оборудованию и может применяться при проведении горных выработок арочного сечения при подземной разработке полезных ископаемых. Известен проходческий комбайн, включающий ходовую часть, представляющую собой основание, на которой смонтированы левая и правая гусеничные тележки с гусеничной цепью, исполнительные органы, конвейер, гидросистема и электрооборудование, и каждая из гусеничных тележек содержит раму с верхней полкой поддержания холостой ветви гусеничной цепи и направляющими для крепления ленивца в передней части и с редуктором гусеничного хода в задней части, рабочая ветвь гусеничной цепи охватывает опорные катки, представляющие собой два ролика, установленные на оси, прикрепленной к выступам рамы, причем опорные катки с торцов закрыты крышками, в одной из которых имеется отверстие, закрывающееся пробкой, а ось имеет продольное центральное отверстие для подачи смазки под крышки 1. Недостатком проходческого комбайна является то, что при выполнении поворотов возникают большие осевые нагрузки в опорных катках ходовой части, которые срывают гайку крепления подшипника качения с резьбового посадочного места, вследствие чего повреждаются сама ось, гайка и подшипники. Технической задачей полезной модели является упрощение конструкции и повышение надежности и эффективности передвижения комбайна шахтного проходческого. Технический результат достигается тем, что комбайн шахтный проходческий, включающий ходовую часть, представляющую собой основание, на которой смонтированы левая и правая гусеничные тележки с гусеничной цепью, исполнительные органы, конвейер,гидросистема и электрооборудование, и каждая из гусеничных тележек содержит раму с верхней полкой поддержания холостой ветви гусеничной цепи и направляющими для крепления ленивца в передней части и с редуктором гусеничного хода в задней части, рабочая ветвь гусеничной цепи охватывает опорные катки, представляющие собой два ролика, установленные на оси, прикрепленной к выступам рамы, причем опорные катки с торцов закрыты крышками, в одной из которых имеется отверстие, закрывающееся пробкой, а ось имеет продольное центральное отверстие для подачи смазки под крышки, дополнительно имеются втулки из антифрикционного материала, на которые напрессованы ролики с возможностью свободного вращения на оси, с торцов ось имеет канавку, в которой установлены два полукольца, удерживаемые стаканами, прикрепленными к оси, кроме того, ось имеет дополнительные сквозные отверстия напротив каждой втулки, пересекающиеся с центральным отверстием, а на внутренней поверхности каждой втулки имеются винтовые нарезки, расходящиеся от середины к краям. На фиг. 1 изображен общий вид комбайна шахтного проходческого на фиг. 2 - гусеничная тележка комбайна на фиг. 3 - опорный каток гусеничной тележки. Комбайн шахтный проходческий включает основание, на котором смонтированы левая и правая гусеничные тележки 1 с гусеничной цепью 2, исполнительные органы 3, конвейер 4, гидросистема и электрооборудование. Каждая из гусеничных тележек 1 содержит раму 5 с верхней полкой 6 поддержания холостой ветви гусеничной цепи 2, ленивцем 7 в передней части и редуктором 8 гусеничного хода, соединенным с валом звездочки 9 в задней части. Рабочая ветвь гусеничной цепи 2 охватывает опорные катки 10. Опорные катки 10 представляют собой два ролика 11, напрессованные на втулки 12, установленные с возможностью свободного вращения на оси 13, прикрепленной к выступам рамы 5. Втулки 12 2 24422006.02.28 выполнены из антифрикционного материала и на внутренних поверхностях имеют винтовые нарезки, расходящиеся от середины к краям. С торцов ось 13 имеет канавку, в которой установлены два полукольца 14, удерживаемые стаканами 15, прикрепленными к оси 13. К роликам 11 с торцов болтовым соединением прикреплены крышки 16, в одной из которых имеется отверстие, закрывающееся пробкой 17. Ось 13 имеет продольное центральное отверстие 18 и сквозные поперечные отверстия 19 напротив каждой втулки 12, пересекающиеся с центральным отверстием 18 для подачи смазки ко втулкам 12. Комбайн шахтный проходческий работает следующим образом. Редуктор 8 гусеничного хода правой (левой) гусеничной тележки 1 передает вращательный момент валу звездочки 9, которая находится в зацеплении с гусеничной цепью 2. Таким образом комбайн шахтный проходческий передвигается. Одновременно с передвижением происходит отбойка руды исполнительными органами 3 и погрузка ее на конвейер 4. Регулирование движущихся частей комбайна происходит гидросистемой, управляемой электрооборудованием. При прямолинейном движении комбайна вслед за цепью 2 вращаются опорные катки 10 и ленивец 7 в передней части гусеничной тележки 1, а верхняя ветвь цепи 2 скользит по верхней полке 6 рамы 5. При поворотах комбайна возникают большие осевые нагрузки на опорные катки 10,стремящиеся сорвать ролики 11 со втулками 12 с посадочных мест на оси 13. Благодаря посадке ролика 11 на втулку 12, обеспечивается большая площадь контакта с осью 13. Для улучшения условий скольжения втулки 12 в оси 13 имеются отверстия 19, по которым подается смазка к поверхностям скольжения. Винтовая нарезка на внутренней поверхности втулки 12 равномерно распределяет по ним смазку. Втулка 12 удерживается на своем посадочном месте двумя полукольцами 14, установленными в канавке оси 13, а также стаканом 15, при помощи болтового соединения прикрепленным к оси 13. Ролики 11 с торцов закрыты крышками 16, в одном из которых по мере необходимости извлекают из отверстия пробку 17 и заливают необходимое количество смазки. По отверстию 18 смазка подается в полости под крышкой 16 и в отверстия 19 для смазывания трущихся поверхностей соприкосновения. Таким образом, применение комбайна шахтного проходческого предлагаемой конструкции повышает надежность и безотказность при передвижении, особенно при разворотах. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
