B22D 15/04 — машины или устройства для кокильного литья

Номер патента: U 3306

Опубликовано: 28.02.2007

Авторы: Миронов Александр Сергеевич, Мельников Алексей Петрович, Дубиковский Вячеслав Касперович, Бондарик Николай Евгеньевич

МПК: B22D 15/04

Метки: машины, поворотный, карусельной, кокильной, стол

Текст:

...крестовой муфты, включающей верхнюю и нижнюю полумуфты, при этом нижняя полумуфта вь 1 полнена разъемной по вертикальной плоскости.Полезная модель Поворотный стол карусельной кокильной машины представлена чертежами, где на фиг. 1 изображен общий вид поворотного стола карусельной кокильной машины, на фиг. 2 - узел А (фиг. 1) в разрезе, на фиг. 3 - разрез Б-Б (фиг. 2), на фиг. 4 разрез В-В (фиг. 2).Поворотный стол карусельной кокильной...

Номер патента: U 3012

Опубликовано: 30.08.2006

Авторы: Мельников Алексей Петрович, Бондарик Николай Евгеньевич, Садоха Мечислав Антонович, Дубиковский Вячеслав Касперович, Миронов Александр Сергеевич

МПК: B22D 15/04

Метки: силовой, механизм

Текст:

...плоскости разъема кокиля, при этом формодержатель может занять такое положение, при котором его горизонтальная ось будет непараллельная аналогичной оси штока с обоймой, т.е. вектор перемещения формодержателя не будет совпадать с вектором перемещения штока с обоймой. Это приведет с одной стороны к повышенному износу направляющих, а с другой стороны к возникновению изгибающего момента, передающегося на шток цилиндра, что может привести к его...

Номер патента: U 2100

Опубликовано: 30.09.2005

Авторы: Миронов Александр Сергеевич, Бондарик Николай Евгеньевич, Дубиковский Вячеслав Касперович, Мельников Алексей Петрович

МПК: B22D 15/04

Метки: поворотный, стол, кокильной, машины, карусельной

Текст:

...с отклонением от требуемого позиционного положения, что приведет к повышенному износу фиксирующих пальцев и соответствующих им фиксирующих гнезд платформы, возникновению напряженного состояния в зубчатых парах редуктора, приводной шестерни и зубчатого венца, снижению надежности работы поворотного стола. Задачей предлагаемой полезной модели является повышение надежности работы поворотного стола карусельной кокильной машины и точности...

Номер патента: U 2184

Опубликовано: 30.09.2005

Авторы: Бондарик Николай Евгеньевич, Мельников Алексей Петрович, Дубиковский Вячеслав Касперович, Миронов Александр Сергеевич

МПК: B22D 15/04

Метки: кокильная, машина

Текст:

...габариты машины по ширине, затрудняется доступ к кокилю и ухудшается техническое обслуживание при заливке кокиля сплавом. Задачей, на решение которой направлена предлагаемая полезная модель, является улучшение технического обслуживания кокиля при заливке его сплавом. Данная задача решается тем, что в кокильной машине, содержащей станину, кокиль,состоящий из полуформ, переднего и заднего металлических стержней, поддон, механизм...

Номер патента: U 1711

Опубликовано: 30.12.2004

Авторы: Миронов Александр Сергеевич, Бондарик Николай Евгеньевич, Дубиковский Вячеслав Касперович, Мельников Алексей Петрович

МПК: B22D 15/04

Метки: машина, кокильная

Текст:

...нижних частей полуформ,снабжены скобами и хвостовиками и выполнены с возможностью перемещения вверх и поворота вокруг вертикальной оси путем взаимодействия скоб с захватами траверс, перемещения относительно нижних частей полуформ при сборке кокиля по призматическим направляющим посредством воздействия толкателей цилиндрических направляющих на хвостовики и совместного перемещения с нижними частями полуформ при разборке кокиля путем...

Номер патента: 5745

Опубликовано: 30.12.2003

Авторы: Алексюк Игорь Александрович, Алексеев Владимир Степанович

МПК: B22D 15/04

Метки: установка, кокильная

Текст:

...дифференцированное управление скоростью охлаждения отливки после выхода из позиции заливки. Решаемая задача достигается тем, что на шарнирно-параллелограмных механизмах закреплены, параллельно оси конвейера, консоли с закрепленными на них (с возможностью регулировки) полувтулками из теплоизоляционного материала (например, асбеста) разного диаметра, которые при своде полукокилей, сводятся вокруг охлаждающихся отливок,образуя вокруг них...

Номер патента: U 1218

Опубликовано: 30.12.2003

Авторы: Фонов Владимир Викторович, Дубиковский Вячеслав Касперович, Мельников Алексей Петрович, Бондарик Николай Евгеньевич

МПК: B22D 15/04

Метки: кокильная, машина

Текст:

...момент, который приведет к перекосу отливок, появлению задиров, повышенному износу выталкивателей и короблению полуформ, что может существенным образом отразиться на качестве отливок и стойкости кокиля. Задачей предлагаемой полезной модели является улучшение качества отливок и повышение надежности работы. Задача решается за счет того, что в известной кокильной машине, содержащей станину, подкокильные плиты, неподвижные стойки с...

Номер патента: U 1219

Опубликовано: 30.12.2003

Авторы: Бондарик Николай Евгеньевич, Дубиковский Вячеслав Касперович, Мельников Алексей Петрович, Миронов Александр Сергеевич

МПК: B22D 15/04

Метки: устройство, распределительное

Текст:

...проем между стойками треноги, что делает эту операцию чрезвычайно трудоемкой. Задачей, на решение которой направлена данная полезная модель, является улучшение технического обслуживания машины при проведении ремонтных работ. Эта задача решается тем, что распределительное устройство, содержащее тумбу, закрепленную на станине машины, муфту для подвода воды и муфту для подвода масла,каждая из которых состоит из внутренней неподвижной части и...

Номер патента: U 90

Опубликовано: 30.03.2000

Авторы: Блехман Гарри Хаскелевич, Миронов Александр Сергеевич, Дубиковский Вячеслав Касперович, Мельников Алексей Петрович, Чахович Франц Антонович, Бондарик Николай Евгеньевич

МПК: B22D 15/04

Метки: кокильный, станок

Текст:

...содержащем станину, направляющие штанги, формодержатели с полуформами, привод перемещения формодержателей, направляющие штанги установлены в стойках станины с возможностью осевого перемещения, а одна из стоек снабжена вкладышем, связанным посредством направляющей штанги с формодержателями, при этом вкладыш установлен с возможностью его перемещения в направлении, перпендикулярном осевому перемещению формодержателей, и векторы обоих перемещений...

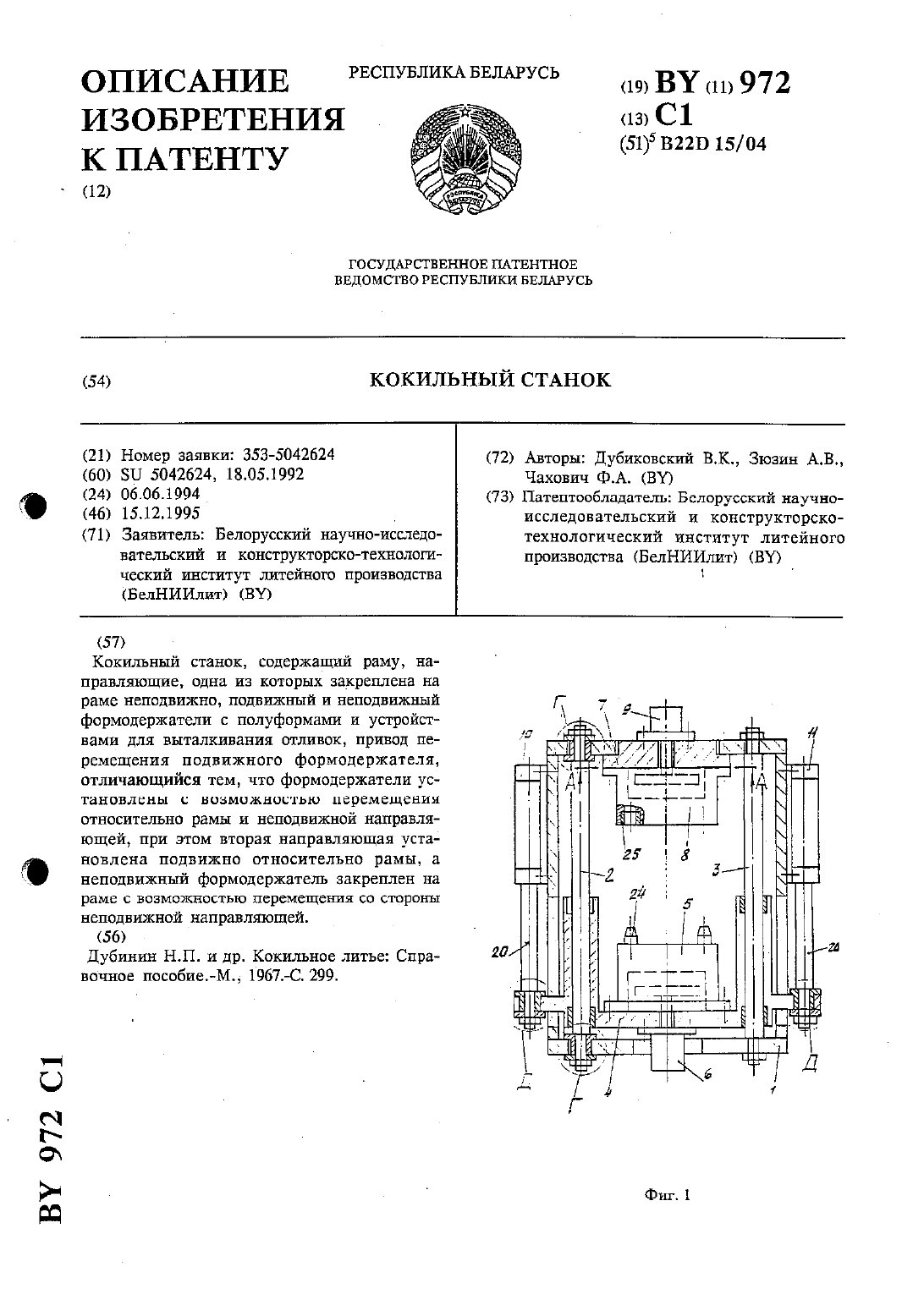

Номер патента: 972

Опубликовано: 15.12.1995

Авторы: Дубиковский Вячеслав Касперович, Зюзин Александр Владимирович, Чахович Франц Антонович

МПК: B22D 15/04

Метки: станок, кокильный

Текст:

...рамы и неподвижной направляющей, при этом вторая направляющая установлена подвижно относительно рамы, а нетюдвиэштьтт формодержатель закреплен на раме с возможностью перемещения со стороны неподвижной направляющей.Изобретение представлено чертежами, где на фиг. 1 изображен кокильный станок в разрезе, на фиг. 2 - узел Г (фиг.1) на фиг. 3 - узелКокильный станок состоит из рамы 1 с направляющими 2 и 3, подвижного формодержателя 4 с...
