Поворотный стол карусельной кокильной машины

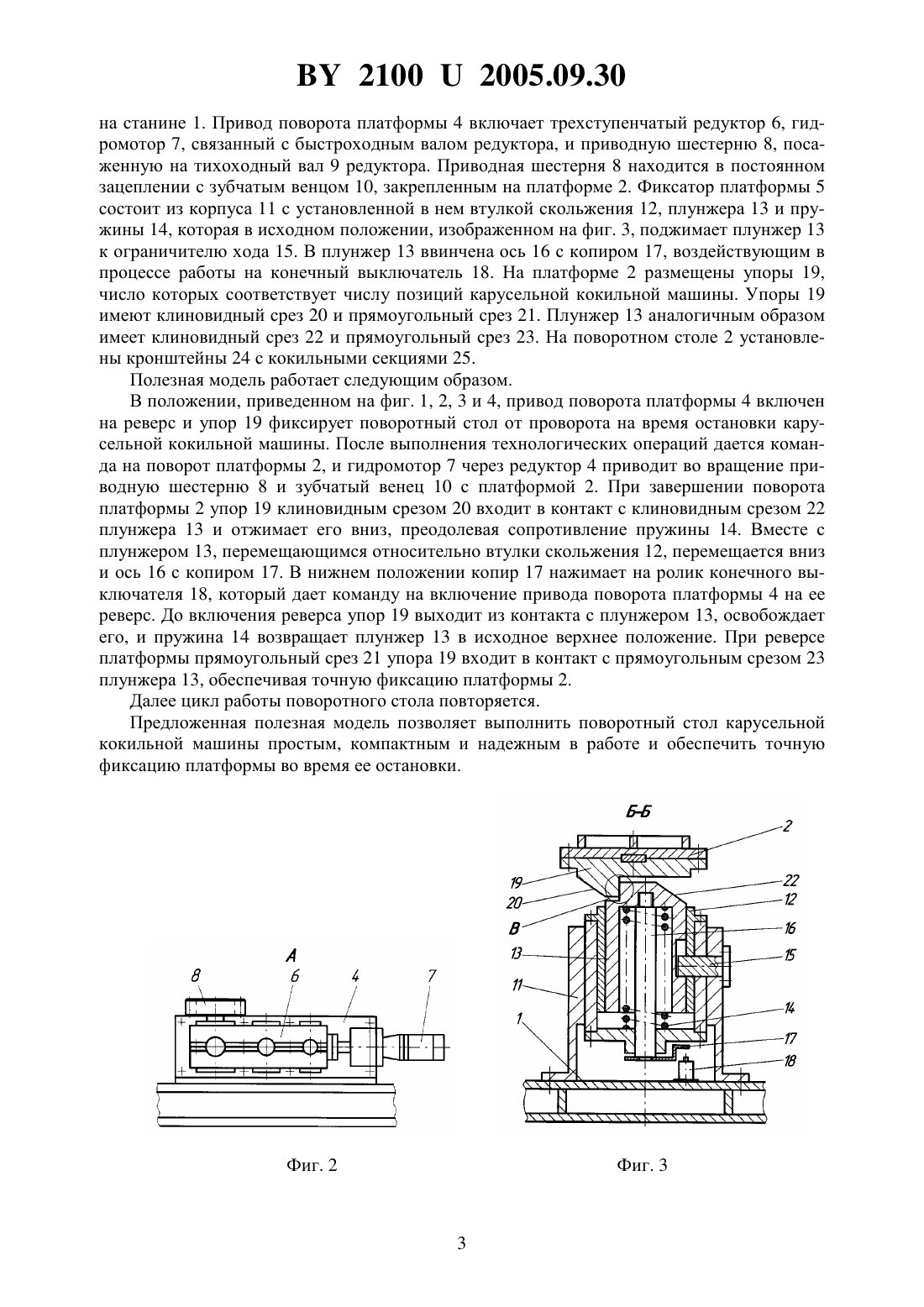

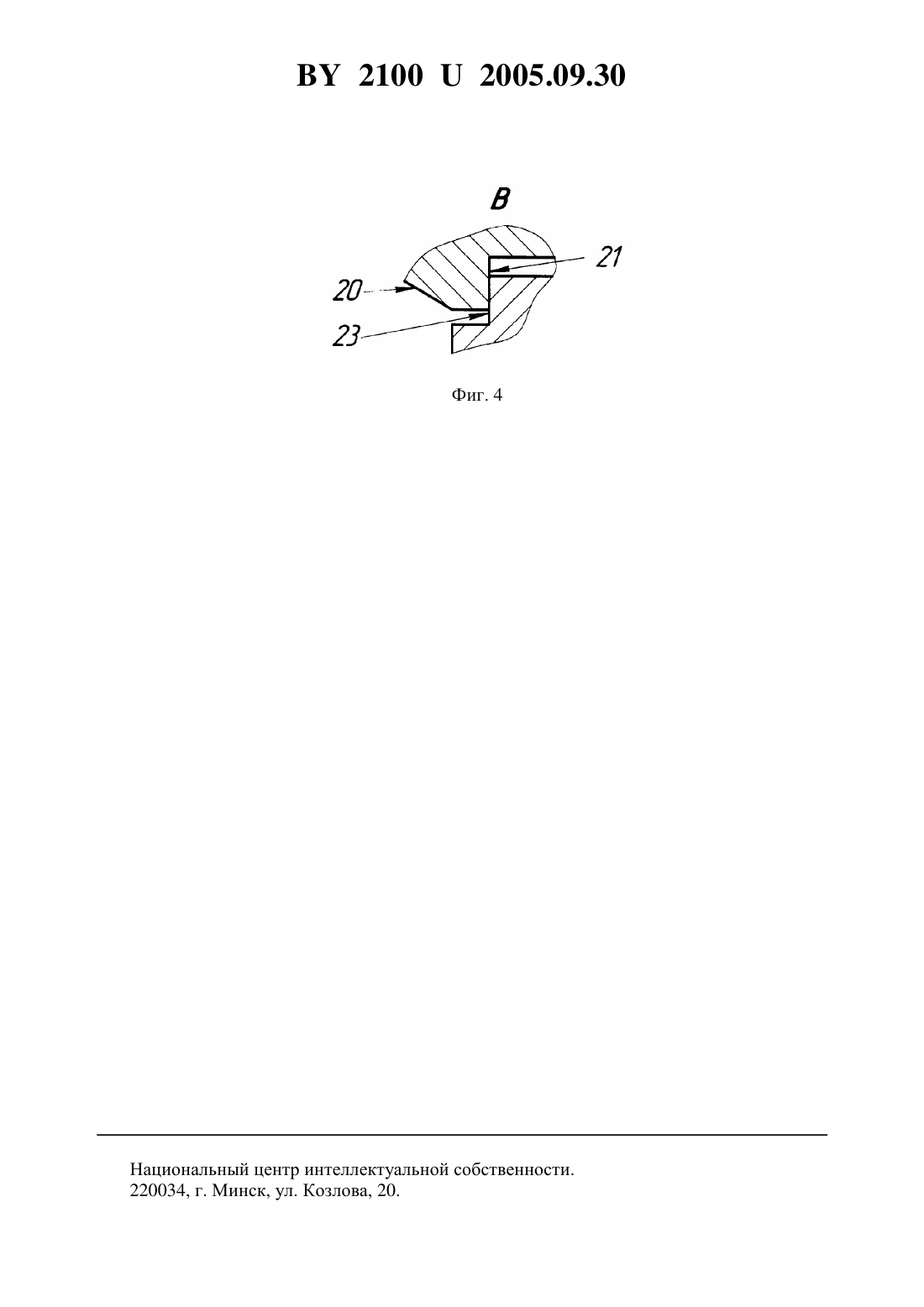

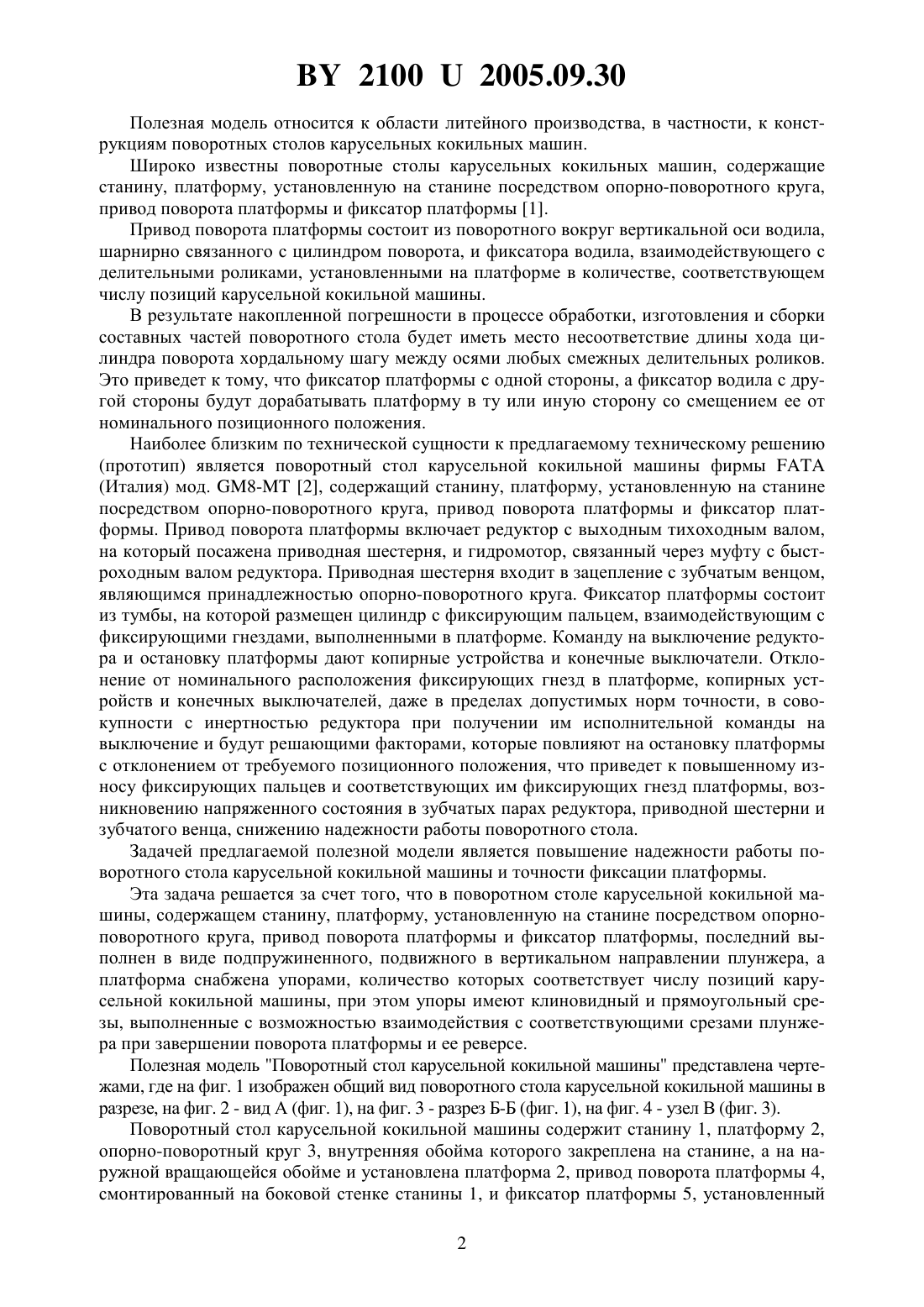

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПОВОРОТНЫЙ СТОЛ КАРУСЕЛЬНОЙ КОКИЛЬНОЙ МАШИНЫ(71) Заявитель Научно-производственное республиканское унитарное предприятие Институт БЕЛНИИЛИТ(72) Авторы Бондарик Николай Евгеньевич Дубиковский Вячеслав Касперович Мельников Алексей Петрович Миронов Александр Сергеевич(73) Патентообладатель Научно-производственное республиканское унитарное предприятие Институт БЕЛНИИЛИТ(57) Поворотный стол карусельной кокильной машины, содержащий станину, платформу,установленную на станине посредством опорно-поворотного круга, привод поворота платформы и фиксатор платформы, отличающийся тем, что фиксатор платформы выполнен в виде подпружиненного подвижного в вертикальном направлении плунжера, а платформа снабжена упорами, количество которых соответствует числу позиций карусельной кокильной машины, при этом упоры имеют клиновидный и прямоугольный срезы, выполненные с возможностью взаимодействия с соответствующими срезами плунжера при завершении поворота платформы и ее реверсе.(56) 1. А.с. СССР 1039643, МПК 22 15/04. - Опубл. 10.05.1983 Николаенко Е.Г. и др. Механизация и технология производства кокильного литья. - Киев Техника, 1969. - С. 211, рис. 77. 2. Опыт КамАЗа по технологии производства большегрузных автомобилей Специальные способы литья. - Москва Специализированный информационный центр по технологии автомобилестроения, 1978. - С. 15, рис. 6. 21002005.09.30 Полезная модель относится к области литейного производства, в частности, к конструкциям поворотных столов карусельных кокильных машин. Широко известны поворотные столы карусельных кокильных машин, содержащие станину, платформу, установленную на станине посредством опорно-поворотного круга,привод поворота платформы и фиксатор платформы 1. Привод поворота платформы состоит из поворотного вокруг вертикальной оси водила,шарнирно связанного с цилиндром поворота, и фиксатора водила, взаимодействующего с делительными роликами, установленными на платформе в количестве, соответствующем числу позиций карусельной кокильной машины. В результате накопленной погрешности в процессе обработки, изготовления и сборки составных частей поворотного стола будет иметь место несоответствие длины хода цилиндра поворота хордальному шагу между осями любых смежных делительных роликов. Это приведет к тому, что фиксатор платформы с одной стороны, а фиксатор водила с другой стороны будут дорабатывать платформу в ту или иную сторону со смещением ее от номинального позиционного положения. Наиболее близким по технической сущности к предлагаемому техническому решению(прототип) является поворотный стол карусельной кокильной машины фирмы(Италия) мод. 8- 2, содержащий станину, платформу, установленную на станине посредством опорно-поворотного круга, привод поворота платформы и фиксатор платформы. Привод поворота платформы включает редуктор с выходным тихоходным валом,на который посажена приводная шестерня, и гидромотор, связанный через муфту с быстроходным валом редуктора. Приводная шестерня входит в зацепление с зубчатым венцом,являющимся принадлежностью опорно-поворотного круга. Фиксатор платформы состоит из тумбы, на которой размещен цилиндр с фиксирующим пальцем, взаимодействующим с фиксирующими гнездами, выполненными в платформе. Команду на выключение редуктора и остановку платформы дают копирные устройства и конечные выключатели. Отклонение от номинального расположения фиксирующих гнезд в платформе, копирных устройств и конечных выключателей, даже в пределах допустимых норм точности, в совокупности с инертностью редуктора при получении им исполнительной команды на выключение и будут решающими факторами, которые повлияют на остановку платформы с отклонением от требуемого позиционного положения, что приведет к повышенному износу фиксирующих пальцев и соответствующих им фиксирующих гнезд платформы, возникновению напряженного состояния в зубчатых парах редуктора, приводной шестерни и зубчатого венца, снижению надежности работы поворотного стола. Задачей предлагаемой полезной модели является повышение надежности работы поворотного стола карусельной кокильной машины и точности фиксации платформы. Эта задача решается за счет того, что в поворотном столе карусельной кокильной машины, содержащем станину, платформу, установленную на станине посредством опорноповоротного круга, привод поворота платформы и фиксатор платформы, последний выполнен в виде подпружиненного, подвижного в вертикальном направлении плунжера, а платформа снабжена упорами, количество которых соответствует числу позиций карусельной кокильной машины, при этом упоры имеют клиновидный и прямоугольный срезы, выполненные с возможностью взаимодействия с соответствующими срезами плунжера при завершении поворота платформы и ее реверсе. Полезная модель Поворотный стол карусельной кокильной машины представлена чертежами, где на фиг. 1 изображен общий вид поворотного стола карусельной кокильной машины в разрезе, на фиг. 2 - вид А (фиг. 1), на фиг. 3 - разрез Б-Б (фиг. 1), на фиг. 4 - узел В (фиг. 3). Поворотный стол карусельной кокильной машины содержит станину 1, платформу 2,опорно-поворотный круг 3, внутренняя обойма которого закреплена на станине, а на наружной вращающейся обойме и установлена платформа 2, привод поворота платформы 4,смонтированный на боковой стенке станины 1, и фиксатор платформы 5, установленный 2 21002005.09.30 на станине 1. Привод поворота платформы 4 включает трехступенчатый редуктор 6, гидромотор 7, связанный с быстроходным валом редуктора, и приводную шестерню 8, посаженную на тихоходный вал 9 редуктора. Приводная шестерня 8 находится в постоянном зацеплении с зубчатым венцом 10, закрепленным на платформе 2. Фиксатор платформы 5 состоит из корпуса 11 с установленной в нем втулкой скольжения 12, плунжера 13 и пружины 14, которая в исходном положении, изображенном на фиг. 3, поджимает плунжер 13 к ограничителю хода 15. В плунжер 13 ввинчена ось 16 с копиром 17, воздействующим в процессе работы на конечный выключатель 18. На платформе 2 размещены упоры 19,число которых соответствует числу позиций карусельной кокильной машины. Упоры 19 имеют клиновидный срез 20 и прямоугольный срез 21. Плунжер 13 аналогичным образом имеет клиновидный срез 22 и прямоугольный срез 23. На поворотном столе 2 установлены кронштейны 24 с кокильными секциями 25. Полезная модель работает следующим образом. В положении, приведенном на фиг. 1, 2, 3 и 4, привод поворота платформы 4 включен на реверс и упор 19 фиксирует поворотный стол от проворота на время остановки карусельной кокильной машины. После выполнения технологических операций дается команда на поворот платформы 2, и гидромотор 7 через редуктор 4 приводит во вращение приводную шестерню 8 и зубчатый венец 10 с платформой 2. При завершении поворота платформы 2 упор 19 клиновидным срезом 20 входит в контакт с клиновидным срезом 22 плунжера 13 и отжимает его вниз, преодолевая сопротивление пружины 14. Вместе с плунжером 13, перемещающимся относительно втулки скольжения 12, перемещается вниз и ось 16 с копиром 17. В нижнем положении копир 17 нажимает на ролик конечного выключателя 18, который дает команду на включение привода поворота платформы 4 на ее реверс. До включения реверса упор 19 выходит из контакта с плунжером 13, освобождает его, и пружина 14 возвращает плунжер 13 в исходное верхнее положение. При реверсе платформы прямоугольный срез 21 упора 19 входит в контакт с прямоугольным срезом 23 плунжера 13, обеспечивая точную фиксацию платформы 2. Далее цикл работы поворотного стола повторяется. Предложенная полезная модель позволяет выполнить поворотный стол карусельной кокильной машины простым, компактным и надежным в работе и обеспечить точную фиксацию платформы во время ее остановки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
