A01F 12/18 — молотильные устройства

Номер патента: 18348

Опубликовано: 30.06.2014

Авторы: Федорович Сергей Александрович, Кондратенко Геннадий Иванович, Дюжев Андрей Анисимович, Вырский Алексей Николаевич, Поздняков Юрий Михайлович, Скуратович Александр Иванович

МПК: A01D 41/12, A01F 12/18

Метки: зерноуборочный, комбайн

Текст:

...в виде пластины криволинейной формы с держателем и неподвижно закреплен на боковых панелях в верхней части корпуса молотильно-сепарирующего устройства между наклонным питателем и барабаном-ускорителем. Изложенная сущность заявляемого изобретения поясняется фигурой, на которой схематично изображена часть зерноуборочного комбайна. Зерноуборочный комбайн содержит наклонный питатель 1 и молотильносепарирующее устройство (на фигуре не...

Номер патента: 18164

Опубликовано: 30.04.2014

Автор: Усов Петр Петрович

МПК: A01F 12/18

Метки: способ, культуры, зерновой, сепарации, обмолота, устройство, масличной, или, молотильно-сепарирующее

Текст:

...установленными рядами по образующей молотильной части барабана молотильными элементами путем придания торцевым рабочим поверхностям молотильных элементов в зависимости от вида и состояния обмолачиваемой культуры вращательно-колебательного движения с различными угловыми скоростями в одном или противоположном направлениях движению потока растительной массы и дополнительно осуществляют сепарацию зерна из обмолоченной массы за счет вспушивания...

Номер патента: 18161

Опубликовано: 30.04.2014

Авторы: Лин Дмитрий Григорьевич, Усов Петр Петрович

МПК: A01F 12/18

Метки: способ, или, устройство, обмолота, зерновой, молотильное, масличной, культуры

Текст:

...массы, перед барабаном, на валу механизма вращательно-колебательного движения, установлен лопастной питатель, снабженный приводом вращения, и охватывающий его и связанный с корпусом входной кожух, а дека установлена в корпусе посредством опор качения и имеет привод вращения,кроме того, направляющие планки, смонтированные на внутренней поверхности деки,направлены по винтовой линии, угол подъема которой составляет от 20 до 45, приводы...

Номер патента: 18160

Опубликовано: 30.04.2014

Авторы: Усов Петр Петрович, Лин Дмитрий Григорьевич

МПК: A01F 12/18

Метки: молотильное, зерновой, обмолота, зерноуборочного, масличной, способ, культуры, или, устройство, комбайна

Текст:

...угловой скоростью, по меньшей мере, в первой трети барабана, а второй передаточный механизм выполнен с возможностью передачи движения молотильным элементам с большей угловой скоростью в остальной части барабана, дека установлена в корпусе посредством опор качения и снабжена приводом вращения, кроме этого, механизм вращательно-колебательного движения имеет понижающий передаточный узел, размещенный между первым и вторым передаточными...

Номер патента: U 9037

Опубликовано: 28.02.2013

Авторы: Усов Петр Петрович, Лин Дмитрий Григорьевич

МПК: A01F 12/18, A01F 7/06

Метки: устройство, молотильно-сепарирующее

Текст:

...материала. 90372013.02.28 Сопоставление заявляемого технического решения с прототипом показывает, что новыми существенными признаками устройства является то, что барабан выполнен неподвижным и составным, содержащим молотильную и сепарирующую части и снабжен виброэлементом и возбудителем колебаний, молотильные элементы размещены рядами по образующей молотильной части барабана, сепарирующая часть барабана выполнена меньшего диаметра, чем...

Номер патента: U 6692

Опубликовано: 30.10.2010

Авторы: Лин Дмитрий Григорьевич, Усов Петр Петрович

МПК: A01F 7/00, A01F 12/18

Метки: устройство, молотильное

Текст:

...с торцевыми рабочими поверхностями и валами, механизм вращательно-колебательного движения, установленный в полости барабана и связанный с валами молотильных элементов, а также охватывающую барабан деку, имеющую трубчатую форму с установленными на ее внутренней поверхности по винтовой линии направляющими планками, и привод, связанный с валом механизма вращательно-колебательного движения, барабан выполнен неподвижным, молотильные элементы...

Номер патента: U 6691

Опубликовано: 30.10.2010

Авторы: Лин Дмитрий Григорьевич, Усов Петр Петрович

МПК: A01F 12/18, A01F 7/00

Метки: устройство, зерноуборочного, комбайна, молотильное

Текст:

...приводом вращения, кроме этого, механизм вращательно-колебательного движения имеет понижающий передаточный узел, размещенный между передаточными механизмами, а привод механизма вращательно-колебательного движения выполнен реверсивным. Сравнение заявляемого технического решения с прототипом показывает, что новыми существенными признаками является то, что барабан выполнен неподвижным, молотильные элементы установлены рядами по образующей...

Номер патента: 12405

Опубликовано: 30.10.2009

Авторы: Джасов Дмитрий Викторович, Халява Николай Иванович, Меженников Александр Павлович, Жмайлик Валерий Алексеевич, Дюжев Андрей Анисимович, Пастухов Валерий Леонидович, Усов Петр Петрович

МПК: A01F 7/00, A01F 12/18

Метки: зерноуборочной, роторный, аппарат, машины, молотильно-сепарирующий

Текст:

...выполненным в виде цилиндра, содержащего корпус и подпружиненный шток, толкателя и двух упругих элементов, при этом корпус цилиндра закреплен на перфорированном кожухе в верхней его части таким образом, что шток ориентирован в сторону ротора, толкатель установлен на роторе с возможностью взаимодействия со штоком, а упругие элементы, которые могут быть выполнены в виде пружин сжатия, установлены вдоль полуосей и связывают...

Номер патента: 12386

Опубликовано: 30.10.2009

Авторы: Дюжев Андрей Анисимович, Меженников Александр Павлович, Жмайлик Валерий Алексеевич, Рехлицкий Олег Валентинович

МПК: A01F 12/18

Метки: комбайна, молотильно-сепарирующее, устройство, зерноуборочного

Текст:

...механизм управления подбарабаньями с исполнительным механизмом, первое подбарабанье дополнительно связано с рамой с помощью дополнительного шарнира, который, как и оба периферийных шарнира,установлен в направляющих, выполненных на раме, а механизм управления подбарабаньями выполнен в виде периферийных двуплечих рычагов, связанных соответственно с первым и вторым подбарабаньями, и центрального двуплечего рычага, при этом первые плечи...

Номер патента: 12196

Опубликовано: 30.08.2009

Авторы: Чупрынин Юрий Вячеславович, Жмайлик Валерий Алексеевич, Давиденко Михаил Николаевич, Рехлицкий Олег Валентинович, Дюжев Андрей Анисимович, Кацевич Игорь Трофимович

МПК: A01F 12/18

Метки: молотильно-сепарирующее, комбайна, устройство, зерноуборочного

Текст:

...зерноуборочного комбайна, содержащем раму, первый и второй молотильные барабаны,первое подбарабанье, снабженное двумя шарнирами, установленными в закрепленных на раме направляющих, шарнирно связанное с первым подбарабаньем второе подбарабанье,снабженное шарниром, и механизм управления подбарабаньями, включающий два двуплечих рычага, первые плечи которых связаны с шарнирами первого подбарабанья, а вторые регулируемой тягой между собой, и...

Номер патента: U 5332

Опубликовано: 30.06.2009

Авторы: Янушко Святослав Валентинович, Добышев Анатолий Семенович, Пузевич Константин Леонидович

МПК: A01F 12/18

Метки: трав, устройство, семян, скарификации, бобовых

Текст:

...Задача заявляемой полезной модели - улучшение качества обработки семян многолетних бобовых трав с целью повышения их всхожести, что заключается в нанесении им небольших повреждений (царапин), провоцирующих их развитие. Поставленная задача достигается тем, что в отличие от прототипа вместо триерных цилиндров установлены наждачные диски с лопастями. На фиг. 1 изображена схема устройства для скарификации семян, а на фиг. 2 и 3 приведены...

Номер патента: 11228

Опубликовано: 30.10.2008

Авторы: Иоффе Марк Павлович, Дубина Александр Александрович, Дюжев Андрей Анисимович, Шуринов Валентин Алексеевич

МПК: A01F 12/18

Метки: зерноуборочного, молотильно-сепарирующее, устройство, комбайна

Текст:

...в выполненных в несущих и промежуточных планках отверстиях, а также механизм управления подбарабаньем, содержащий регулируемые тяги, промежуточные планки установлены в выполненных на боковинах пазах с гарантированным зазором, а регулируемые тяги выполнены с возможностью деформации подбарабанья, причем величина гарантированных зазоров выбрана такой, что при деформации подбарабанья промежуточные планки не деформируются,кроме этого, на...

Номер патента: 10733

Опубликовано: 30.06.2008

Авторы: Рехлицкий Олег Валентинович, Меженников Александр Павлович, Дюжев Андрей Анисимович, Усов Петр Петрович

МПК: A01F 12/18

Метки: обмолота, зерновых, способ, культур, масличных

Текст:

...при котором нажимное усилие к исходному материалу локально прилагают торцевыми поверхностями дополнительных молотильных барабанов. Способ схематично иллюстрируется чертежами, на которых представлены фиг. 1 - схема обмолота исходного материала в молотильном зазоре фиг. 2 - схема контактных воздействий на исходный материал при приложении нажимных сил молотильным барабаном и торцевыми поверхностями дополнительных молотильных барабанов....

Номер патента: 10624

Опубликовано: 30.06.2008

Авторы: Дюжев Андрей Анисимович, Усов Петр Петрович, Рехлицкий Олег Валентинович, Меженников Александр Павлович

МПК: A01F 7/00, A01F 12/18

Метки: зерноуборочного, молотильное, комбайна, устройство

Текст:

...относительно оси приводного вала, кроме того,рабочей поверхностью каждого молотильного барабана является одна из его торцевых поверхностей, выполненная выпуклой в форме конуса, вершина которого расположена на оси приводного вала соответствующего молотильного барабана, а вторая торцевая поверхность каждого молотильного барабана выполнена сферической и образует с выполненной на корпусе сферической поверхностью сферическую опору, причем уголпри...

Номер патента: 10623

Опубликовано: 30.06.2008

Авторы: Меженников Александр Павлович, Рехлицкий Олег Валентинович, Усов Петр Петрович, Дюжев Андрей Анисимович

МПК: A01F 7/00, A01F 12/18

Метки: зерновых, или, обмолота, способ, масличных, культур

Текст:

...происходит повреждение зерна. Техническая задача, решаемая заявляемым изобретением, - повышение качества обмолота за счет дифференцированного воздействия на различные части колоса путем изменения схемы действия сил, прилагаемых молотильными барабанами к исходному материалу, позволяющих в несколько раз снизить потребное усилие для выделения зерна из колосовой массы. Поставленная задача достигается тем, что нажимное усилие осуществляют...

Номер патента: U 4394

Опубликовано: 30.06.2008

Авторы: Кругленя Виктор Евгеньевич, Кудрявцев Александр Николаевич, Коцуба Виктор Иосифович, Алексеенко Александр Сергеевич, Кудрявцев Сергей Николаевич

МПК: A01F 12/18

Метки: гибкими, молотильно-сепарирующее, бичами, устройство

Текст:

...расстояние от оси вращения бичей до подбарабанья на входе молотильно-сепарирующего устройства больше, а на выходе меньше длины бичей. На фиг. 1 изображена предлагаемая схема молотильного барабана с гибкими бичами,на фиг. 2 - вид сверху. Молотильный барабан с гибкими бичами состоит из гибких резиновых бичей 1 (применение эластичного материала снижает степень воздействия на обмолачиваемый материал, из-за чего происходит снижение...

Номер патента: 10539

Опубликовано: 30.04.2008

Авторы: Дюжев Андрей Анисимович, Меженников Александр Павлович, Кутузов Владимир Андреевич, Усов Петр Петрович, Рехлицкий Олег Валентинович

МПК: A01F 7/00, A01F 12/18

Метки: комбайна, молотильное, устройство, зерноуборочного

Текст:

...сферический шарнир расположен со смещением относительно оси приводного вала соответствующего молотильного барабана, а второй сферический шарнир расположен на оси приводного вала соответствующего молотильного барабана, кроме этого, рабочей поверхностью каждого молотильного барабана является одна из его торцевых поверхностей, а молотильные барабаны выполнены и установлены таким образом, что их рабочие поверхности имеют общие зоны обмолота,...

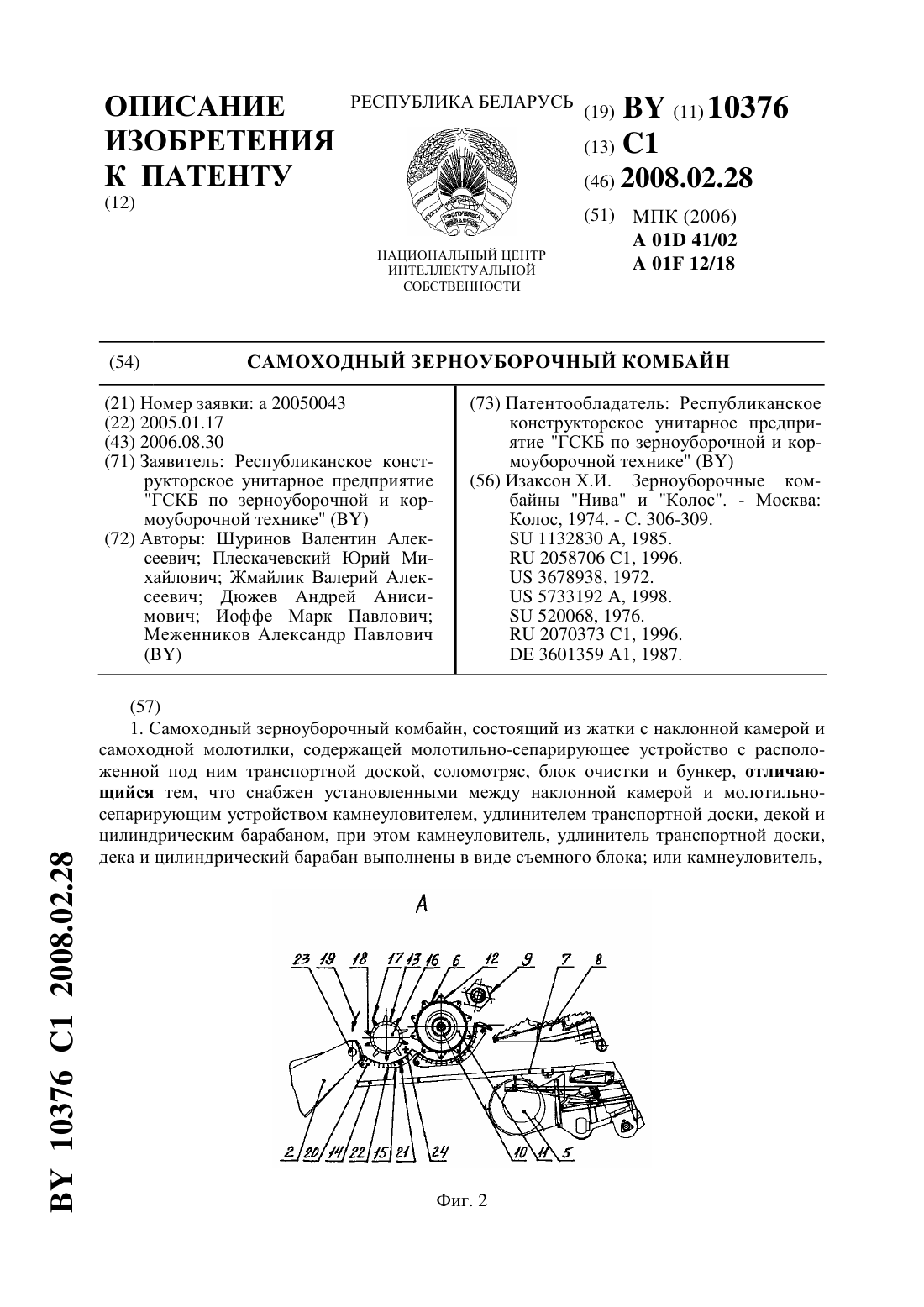

Номер патента: 10376

Опубликовано: 28.02.2008

Авторы: Жмайлик Валерий Алексеевич, Шуринов Валентин Алексеевич, Иоффе Марк Павлович, Плескачевский Юрий Михайлович, Дюжев Андрей Анисимович, Меженников Александр Павлович

МПК: A01F 12/18, A01D 41/02

Метки: зерноуборочный, самоходный, комбайн

Текст:

...сепарирующими решетками, выполненными с от 2 10376 1 2008.02.28 верстиями различных размеров, а под декой могут быть шарнирно установлены поворотные планки с возможностью частичного или полного перекрытия отверстий сепарирующих решеток. Изложенная сущность изобретенияпоясняется чертежами фиг. 1 - общий вид комбайна фиг. 2 - выноска А на фиг. 1 в увеличенном масштабе. Самоходный зерноуборочный комбайн состоит из жатки 1 с наклонной...
