Устройство для скарификации семян бобовых трав

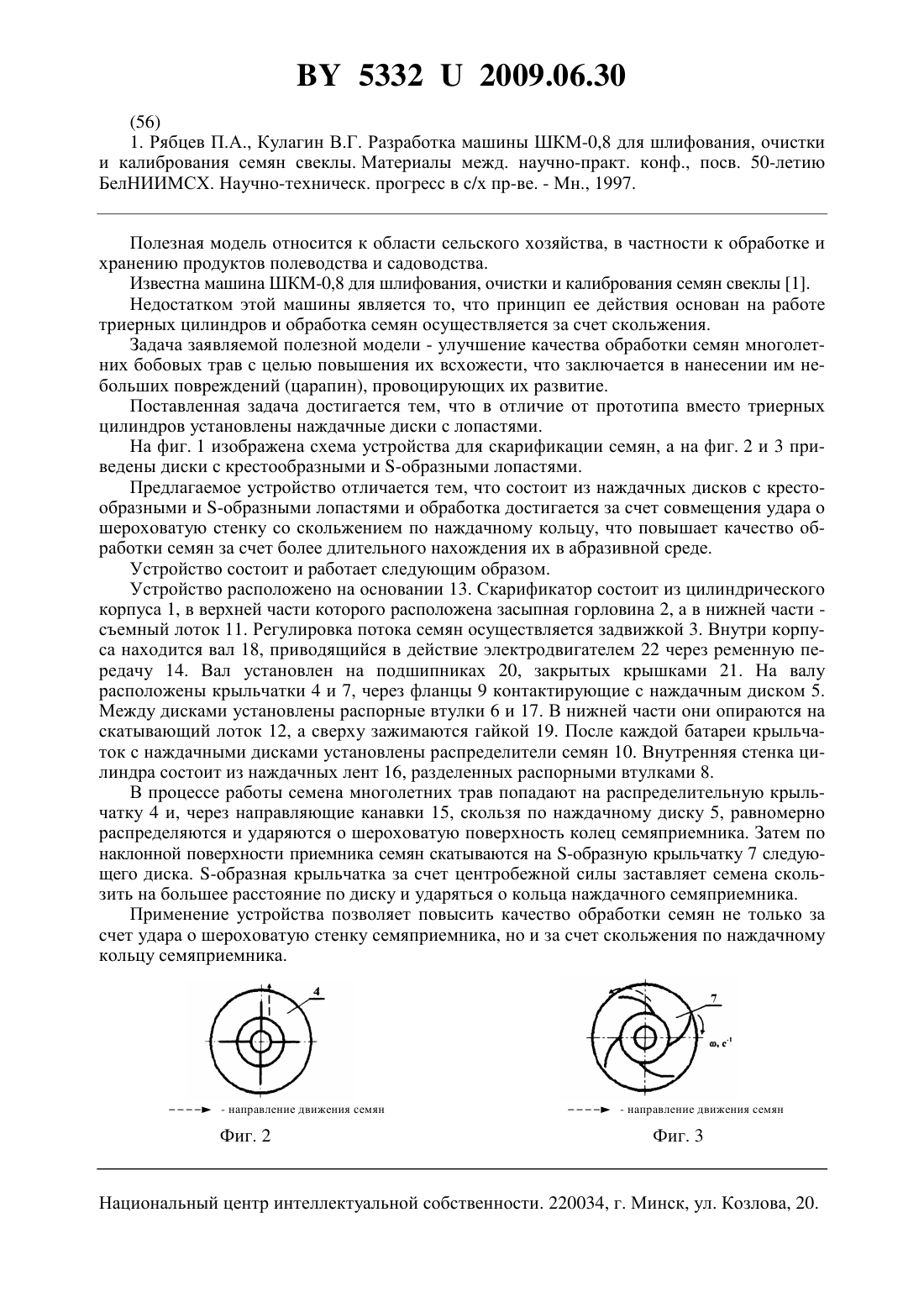

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ СКАРИФИКАЦИИ СЕМЯН БОБОВЫХ ТРАВ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Янушко Святослав Валентинович Добышев Анатолий Семенович Пузевич Константин Леонидович(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Устройство для скарификации семян бобовых трав, отличающееся тем, что состоит из наждачных дисков с крестообразными и -образными лопастями, с возможностью выполнения обработки семян за счет совмещения удара о шероховатую стенку со скольжением по наждачному кольцу. 1 - корпус 2 - засыпная горловина 3 - задвижка регулировки потока семян 4 - крыльчатка прямая крестообразная для равномерного распределения семян 5 - диск наждачный 6 - распорная втулка (-образная) 7 - крыльчатка изогнутая для скольжения семян 8 - распорная втулка распределителей семян 9 - фланцы 10 - распределитель семян 11 - съемный лоток 12 - скатывающий лоток 13 - основание 14 - ременная передача 15 - направляющие канавки 16 - ленты наждачные для скарификации семян 17 - распорная втулка 18 - вал 19 - зажимная гайка 20 - подшипник 21 - крышка подшипника 22 - электродвигатель 1000 об/мин. 2 КВт(56) 1. Рябцев П.А., Кулагин В.Г. Разработка машины ШКМ-0,8 для шлифования, очистки и калибрования семян свеклы. Материалы межд. научно-практ. конф., посв. 50-летию БелНИИМСХ. Научно-техническ. прогресс в с/х пр-ве. - Мн., 1997. Полезная модель относится к области сельского хозяйства, в частности к обработке и хранению продуктов полеводства и садоводства. Известна машина ШКМ-0,8 для шлифования, очистки и калибрования семян свеклы 1. Недостатком этой машины является то, что принцип ее действия основан на работе триерных цилиндров и обработка семян осуществляется за счет скольжения. Задача заявляемой полезной модели - улучшение качества обработки семян многолетних бобовых трав с целью повышения их всхожести, что заключается в нанесении им небольших повреждений (царапин), провоцирующих их развитие. Поставленная задача достигается тем, что в отличие от прототипа вместо триерных цилиндров установлены наждачные диски с лопастями. На фиг. 1 изображена схема устройства для скарификации семян, а на фиг. 2 и 3 приведены диски с крестообразными и -образными лопастями. Предлагаемое устройство отличается тем, что состоит из наждачных дисков с крестообразными и -образными лопастями и обработка достигается за счет совмещения удара о шероховатую стенку со скольжением по наждачному кольцу, что повышает качество обработки семян за счет более длительного нахождения их в абразивной среде. Устройство состоит и работает следующим образом. Устройство расположено на основании 13. Скарификатор состоит из цилиндрического корпуса 1, в верхней части которого расположена засыпная горловина 2, а в нижней части съемный лоток 11. Регулировка потока семян осуществляется задвижкой 3. Внутри корпуса находится вал 18, приводящийся в действие электродвигателем 22 через ременную передачу 14. Вал установлен на подшипниках 20, закрытых крышками 21. На валу расположены крыльчатки 4 и 7, через фланцы 9 контактирующие с наждачным диском 5. Между дисками установлены распорные втулки 6 и 17. В нижней части они опираются на скатывающий лоток 12, а сверху зажимаются гайкой 19. После каждой батареи крыльчаток с наждачными дисками установлены распределители семян 10. Внутренняя стенка цилиндра состоит из наждачных лент 16, разделенных распорными втулками 8. В процессе работы семена многолетних трав попадают на распределительную крыльчатку 4 и, через направляющие канавки 15, скользя по наждачному диску 5, равномерно распределяются и ударяются о шероховатую поверхность колец семяприемника. Затем по наклонной поверхности приемника семян скатываются на -образную крыльчатку 7 следующего диска. -образная крыльчатка за счет центробежной силы заставляет семена скользить на большее расстояние по диску и ударяться о кольца наждачного семяприемника. Применение устройства позволяет повысить качество обработки семян не только за счет удара о шероховатую стенку семяприемника, но и за счет скольжения по наждачному кольцу семяприемника. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
