Молотильное устройство зерноуборочного комбайна

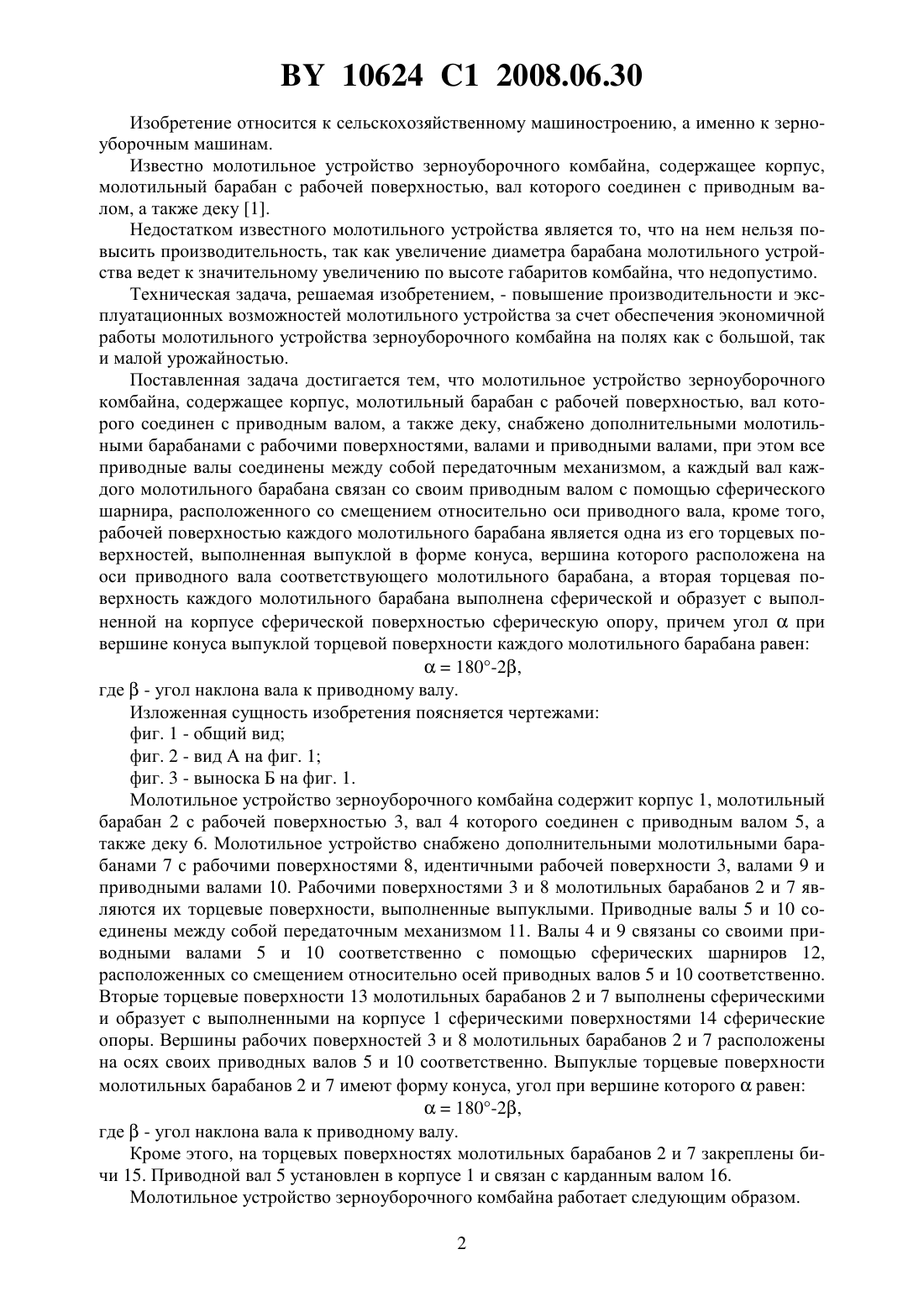

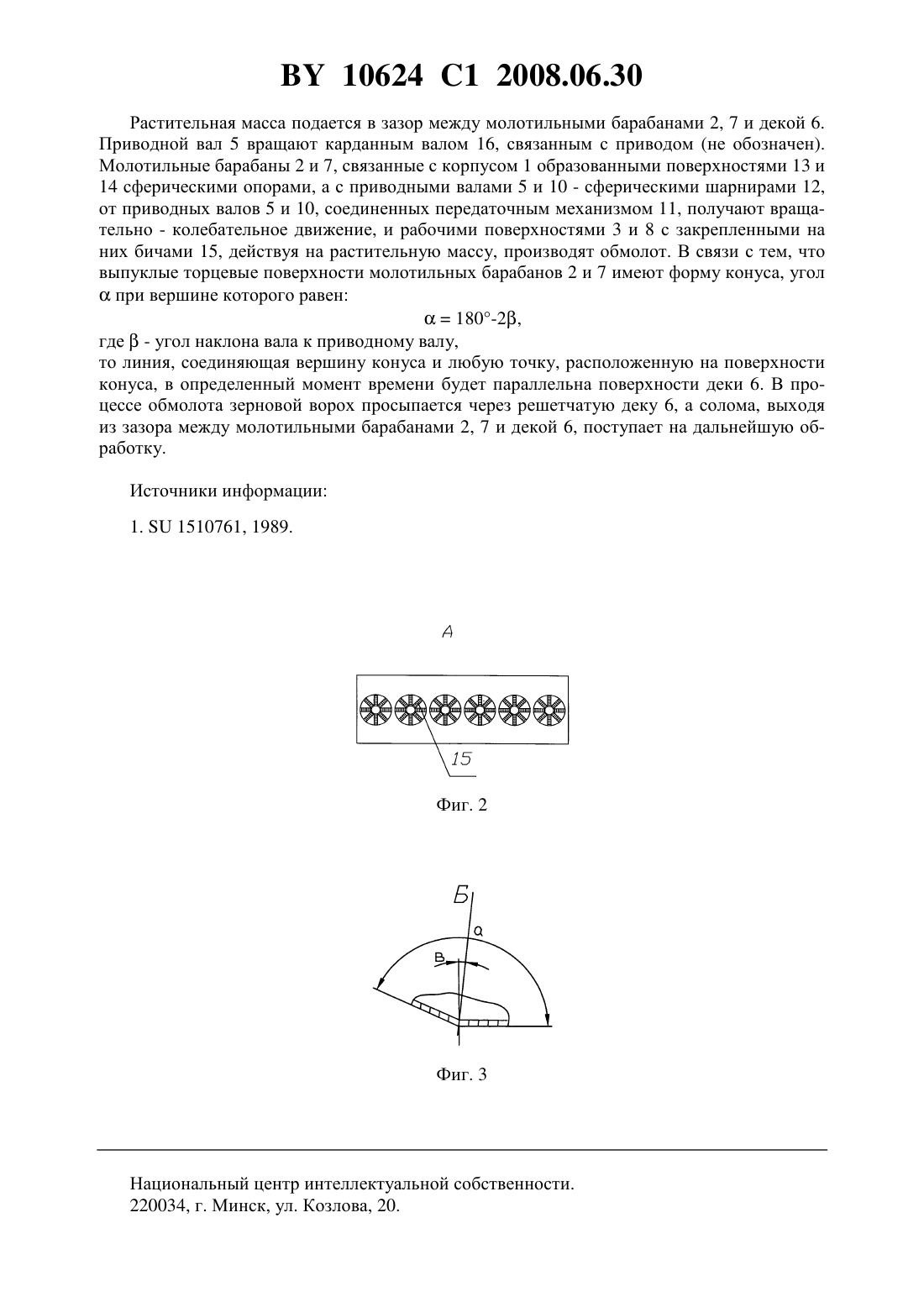

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МОЛОТИЛЬНОЕ УСТРОЙСТВО ЗЕРНОУБОРОЧНОГО КОМБАЙНА(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Дюжев Андрей Анисимович Рехлицкий Олег Валентинович Меженников Александр Павлович Усов Петр Петрович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) Молотильное устройство зерноуборочного комбайна, содержащее корпус, молотильный барабан с рабочей поверхностью, вал которого соединен с приводным валом, а также деку, отличающееся тем, что снабжено дополнительными молотильными барабанами с рабочими поверхностями, валами и приводными валами, при этом все приводные валы соединены между собой передаточным механизмом, а каждый вал каждого молотильного барабана связан со своим приводным валом с помощью сферического шарнира, расположенного со смещением относительно оси приводного вала, кроме того, рабочей поверхностью каждого молотильного барабана является одна из его торцевых поверхностей, выполненная выпуклой в форме конуса, вершина которого расположена на оси приводного вала соответствующего молотильного барабана, а вторая торцевая поверхность каждого молотильного барабана выполнена сферической и образует с выполненной на корпусе сферической поверхностью сферическую опору, причем уголпри вершине конуса выпуклой торцевой поверхности каждого молотильного барабана равен 180 - 2,где- угол наклона вала к приводному валу. 10624 1 2008.06.30 Изобретение относится к сельскохозяйственному машиностроению, а именно к зерноуборочным машинам. Известно молотильное устройство зерноуборочного комбайна, содержащее корпус,молотильный барабан с рабочей поверхностью, вал которого соединен с приводным валом, а также деку 1. Недостатком известного молотильного устройства является то, что на нем нельзя повысить производительность, так как увеличение диаметра барабана молотильного устройства ведет к значительному увеличению по высоте габаритов комбайна, что недопустимо. Техническая задача, решаемая изобретением, - повышение производительности и эксплуатационных возможностей молотильного устройства за счет обеспечения экономичной работы молотильного устройства зерноуборочного комбайна на полях как с большой, так и малой урожайностью. Поставленная задача достигается тем, что молотильное устройство зерноуборочного комбайна, содержащее корпус, молотильный барабан с рабочей поверхностью, вал которого соединен с приводным валом, а также деку, снабжено дополнительными молотильными барабанами с рабочими поверхностями, валами и приводными валами, при этом все приводные валы соединены между собой передаточным механизмом, а каждый вал каждого молотильного барабана связан со своим приводным валом с помощью сферического шарнира, расположенного со смещением относительно оси приводного вала, кроме того,рабочей поверхностью каждого молотильного барабана является одна из его торцевых поверхностей, выполненная выпуклой в форме конуса, вершина которого расположена на оси приводного вала соответствующего молотильного барабана, а вторая торцевая поверхность каждого молотильного барабана выполнена сферической и образует с выполненной на корпусе сферической поверхностью сферическую опору, причем уголпри вершине конуса выпуклой торцевой поверхности каждого молотильного барабана равен 180-2,где- угол наклона вала к приводному валу. Изложенная сущность изобретения поясняется чертежами фиг. 1 - общий вид фиг. 2 - вид А на фиг. 1 фиг. 3 - выноска Б на фиг. 1. Молотильное устройство зерноуборочного комбайна содержит корпус 1, молотильный барабан 2 с рабочей поверхностью 3, вал 4 которого соединен с приводным валом 5, а также деку 6. Молотильное устройство снабжено дополнительными молотильными барабанами 7 с рабочими поверхностями 8, идентичными рабочей поверхности 3, валами 9 и приводными валами 10. Рабочими поверхностями 3 и 8 молотильных барабанов 2 и 7 являются их торцевые поверхности, выполненные выпуклыми. Приводные валы 5 и 10 соединены между собой передаточным механизмом 11. Валы 4 и 9 связаны со своими приводными валами 5 и 10 соответственно с помощью сферических шарниров 12,расположенных со смещением относительно осей приводных валов 5 и 10 соответственно. Вторые торцевые поверхности 13 молотильных барабанов 2 и 7 выполнены сферическими и образует с выполненными на корпусе 1 сферическими поверхностями 14 сферические опоры. Вершины рабочих поверхностей 3 и 8 молотильных барабанов 2 и 7 расположены на осях своих приводных валов 5 и 10 соответственно. Выпуклые торцевые поверхности молотильных барабанов 2 и 7 имеют форму конуса, угол при вершине которогоравен 180-2,где- угол наклона вала к приводному валу. Кроме этого, на торцевых поверхностях молотильных барабанов 2 и 7 закреплены бичи 15. Приводной вал 5 установлен в корпусе 1 и связан с карданным валом 16. Молотильное устройство зерноуборочного комбайна работает следующим образом. 2 10624 1 2008.06.30 Растительная масса подается в зазор между молотильными барабанами 2, 7 и декой 6. Приводной вал 5 вращают карданным валом 16, связанным с приводом (не обозначен). Молотильные барабаны 2 и 7, связанные с корпусом 1 образованными поверхностями 13 и 14 сферическими опорами, а с приводными валами 5 и 10 - сферическими шарнирами 12,от приводных валов 5 и 10, соединенных передаточным механизмом 11, получают вращательно - колебательное движение, и рабочими поверхностями 3 и 8 с закрепленными на них бичами 15, действуя на растительную массу, производят обмолот. В связи с тем, что выпуклые торцевые поверхности молотильных барабанов 2 и 7 имеют форму конуса, уголпри вершине которого равен 180-2,где- угол наклона вала к приводному валу,то линия, соединяющая вершину конуса и любую точку, расположенную на поверхности конуса, в определенный момент времени будет параллельна поверхности деки 6. В процессе обмолота зерновой ворох просыпается через решетчатую деку 6, а солома, выходя из зазора между молотильными барабанами 2, 7 и декой 6, поступает на дальнейшую обработку. Источники информации 1.1510761, 1989. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
