A01F 7/00 — Молотилки

Молотильное устройство

Загрузка...

Номер патента: U 6692

Опубликовано: 30.10.2010

Авторы: Лин Дмитрий Григорьевич, Усов Петр Петрович

МПК: A01F 12/18, A01F 7/00

Метки: устройство, молотильное

Текст:

...с торцевыми рабочими поверхностями и валами, механизм вращательно-колебательного движения, установленный в полости барабана и связанный с валами молотильных элементов, а также охватывающую барабан деку, имеющую трубчатую форму с установленными на ее внутренней поверхности по винтовой линии направляющими планками, и привод, связанный с валом механизма вращательно-колебательного движения, барабан выполнен неподвижным, молотильные элементы...

Молотильное устройство зерноуборочного комбайна

Загрузка...

Номер патента: U 6691

Опубликовано: 30.10.2010

Авторы: Усов Петр Петрович, Лин Дмитрий Григорьевич

МПК: A01F 7/00, A01F 12/18

Метки: устройство, зерноуборочного, молотильное, комбайна

Текст:

...приводом вращения, кроме этого, механизм вращательно-колебательного движения имеет понижающий передаточный узел, размещенный между передаточными механизмами, а привод механизма вращательно-колебательного движения выполнен реверсивным. Сравнение заявляемого технического решения с прототипом показывает, что новыми существенными признаками является то, что барабан выполнен неподвижным, молотильные элементы установлены рядами по образующей...

Молотильный аппарат зерноуборочного комбайна

Загрузка...

Номер патента: U 6407

Опубликовано: 30.08.2010

Автор: Клочков Александр Викторович

МПК: A01F 7/00

Метки: аппарат, комбайна, молотильный, зерноуборочного

Текст:

...и мелких примесей. Достигается это тем, что у молотильного аппарата зерноуборочного комбайна, включающего барабан и подбарабанье с роликами, а также крылач вентилятора, ролики установлены в начале подбарабанья так, что их верхняя поверхность выступает над планками подбарабанья, а вентиляторные лопасти жестко установлены на валу молотильного барабана. На фиг. 1 изображена схема предлагаемого молотильного аппарата зерноуборочного комбайна,...

Молотильное устройство

Загрузка...

Номер патента: U 6335

Опубликовано: 30.06.2010

Авторы: ГУСАРОВ ВЛАДИМИР ВЛАДИМИРОВИЧ, Клочков Александр Викторович

МПК: A01F 7/00

Метки: молотильное, устройство

Текст:

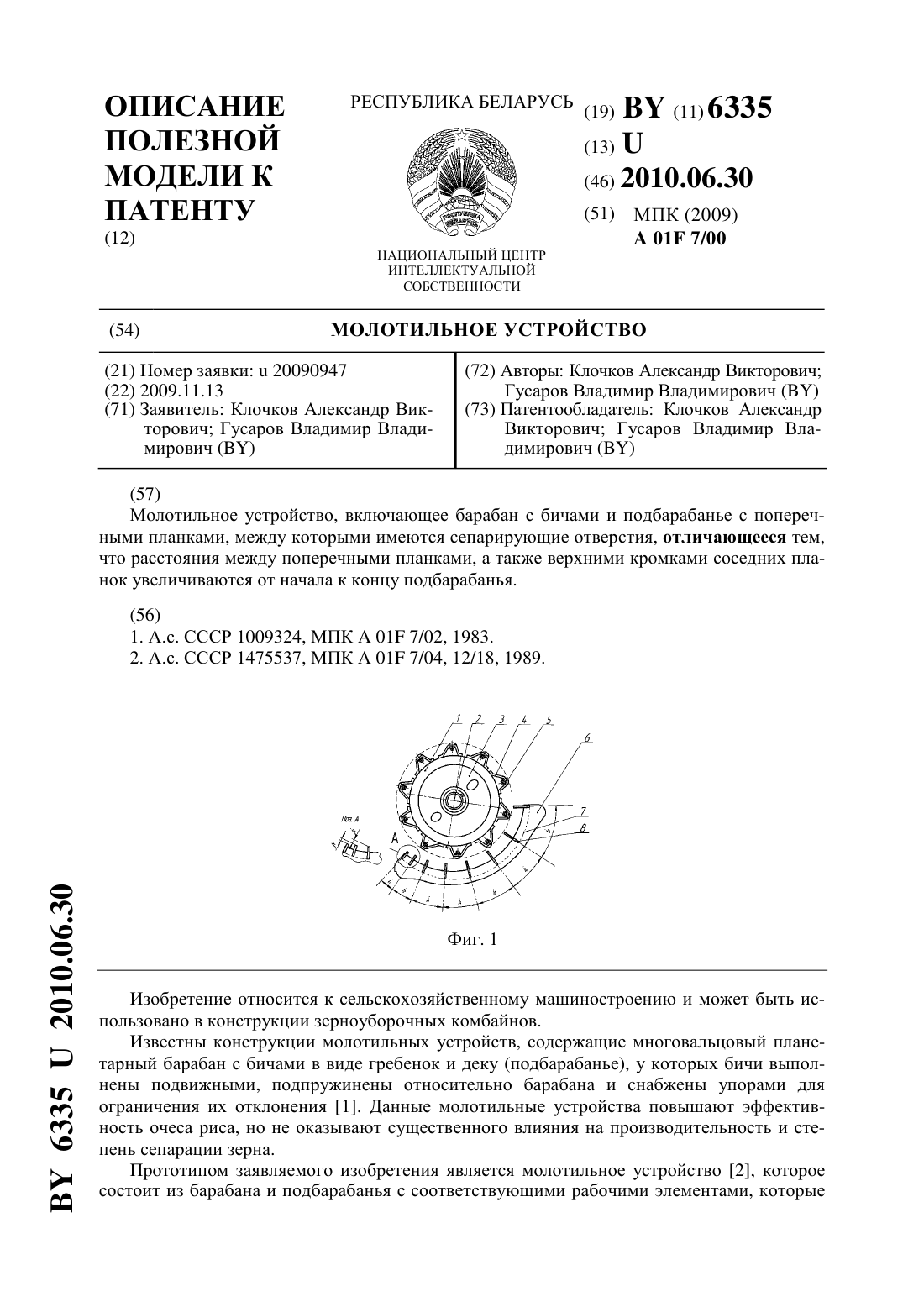

...расстояния между поперечными планками, а также верхними кромками соседних планок увеличиваются от начала к концу подбарабанья. На фиг. 1 изображена схема предлагаемого молотильного устройства зерноуборочного комбайна, на фиг. 2 - технологический процесс работы. Молотильное устройство зерноуборочного комбайна состоит из барабана 1, включающего вал 2, диски 3, подбичники 4 и бичи 5. Снизу молотильного барабана закреплено подбарабанье 6,...

Молотильно-сепарирующий роторный аппарат зерноуборочной машины

Загрузка...

Номер патента: 12405

Опубликовано: 30.10.2009

Авторы: Джасов Дмитрий Викторович, Дюжев Андрей Анисимович, Жмайлик Валерий Алексеевич, Халява Николай Иванович, Меженников Александр Павлович, Пастухов Валерий Леонидович, Усов Петр Петрович

МПК: A01F 7/00, A01F 12/18

Метки: машины, роторный, зерноуборочной, аппарат, молотильно-сепарирующий

Текст:

...выполненным в виде цилиндра, содержащего корпус и подпружиненный шток, толкателя и двух упругих элементов, при этом корпус цилиндра закреплен на перфорированном кожухе в верхней его части таким образом, что шток ориентирован в сторону ротора, толкатель установлен на роторе с возможностью взаимодействия со штоком, а упругие элементы, которые могут быть выполнены в виде пружин сжатия, установлены вдоль полуосей и связывают...

Изобретения категории «Молотилки» в СССР.

Молотильно-сепарирующий роторный аппарат зерноуборочной машины

Загрузка...

Номер патента: 10895

Опубликовано: 30.08.2008

Авторы: Иоффе Марк Павлович, Шуринов Валентин Алексеевич, Дюжев Андрей Анисимович, Жмайлик Валерий Алексеевич, Халява Николай Иванович

МПК: A01F 7/00, A01F 12/00

Метки: зерноуборочной, молотильно-сепарирующий, аппарат, роторный, машины

Текст:

...деку в молотильной зоне и нерегулируемую деку в сепарирующей зоне, бичи установлены в молотильной зоне и на прилегающем к молотильной зоне участке сепарирующей зоны, длина которого равна 0,2-0,25 длины сепарирующей зоны, а лопатки выполнены рифлеными в верхней части и установлены в остальной части сепарирующей зоны таким образом, что выступы и впадины рифлений смежных лопаток расположены друг напротив друга, причем регулируемая дека...

Молотильное устройство зерноуборочного комбайна

Загрузка...

Номер патента: 10836

Опубликовано: 30.06.2008

Авторы: Дюжев Андрей Анисимович, Рехлицкий Олег Валентинович, Жмайлик Валерий Алексеевич, Усов Петр Петрович

МПК: A01F 12/00, A01F 7/00

Метки: комбайна, молотильное, зерноуборочного, устройство

Текст:

...сферического шарнира, расположенного со смещением относительно оси своего приводного вала, а вторая торцевая поверхность каждого дополнительного молотильного барабана со стороны своего вала выполнена сферической и образует с выполненными на молотильном барабане сферическими поверхностями сферические опоры,причем вершина рабочей поверхности каждого дополнительного молотильного барабана расположена на оси своего приводного вала, угол между...

Молотильное устройство зерноуборочного комбайна

Загрузка...

Номер патента: 10624

Опубликовано: 30.06.2008

Авторы: Дюжев Андрей Анисимович, Меженников Александр Павлович, Усов Петр Петрович, Рехлицкий Олег Валентинович

МПК: A01F 7/00, A01F 12/18

Метки: комбайна, устройство, молотильное, зерноуборочного

Текст:

...относительно оси приводного вала, кроме того,рабочей поверхностью каждого молотильного барабана является одна из его торцевых поверхностей, выполненная выпуклой в форме конуса, вершина которого расположена на оси приводного вала соответствующего молотильного барабана, а вторая торцевая поверхность каждого молотильного барабана выполнена сферической и образует с выполненной на корпусе сферической поверхностью сферическую опору, причем уголпри...

Способ обмолота зерновых или масличных культур

Загрузка...

Номер патента: 10623

Опубликовано: 30.06.2008

Авторы: Дюжев Андрей Анисимович, Рехлицкий Олег Валентинович, Меженников Александр Павлович, Усов Петр Петрович

МПК: A01F 7/00, A01F 12/18

Метки: обмолота, или, культур, способ, зерновых, масличных

Текст:

...происходит повреждение зерна. Техническая задача, решаемая заявляемым изобретением, - повышение качества обмолота за счет дифференцированного воздействия на различные части колоса путем изменения схемы действия сил, прилагаемых молотильными барабанами к исходному материалу, позволяющих в несколько раз снизить потребное усилие для выделения зерна из колосовой массы. Поставленная задача достигается тем, что нажимное усилие осуществляют...

Молотильное устройство зерноуборочного комбайна

Загрузка...

Номер патента: 10539

Опубликовано: 30.04.2008

Авторы: Усов Петр Петрович, Рехлицкий Олег Валентинович, Кутузов Владимир Андреевич, Дюжев Андрей Анисимович, Меженников Александр Павлович

МПК: A01F 7/00, A01F 12/18

Метки: комбайна, молотильное, устройство, зерноуборочного

Текст:

...сферический шарнир расположен со смещением относительно оси приводного вала соответствующего молотильного барабана, а второй сферический шарнир расположен на оси приводного вала соответствующего молотильного барабана, кроме этого, рабочей поверхностью каждого молотильного барабана является одна из его торцевых поверхностей, а молотильные барабаны выполнены и установлены таким образом, что их рабочие поверхности имеют общие зоны обмолота,...

Молотильно-сепарирующий роторный аппарат зерноуборочной машины

Загрузка...

Номер патента: 10467

Опубликовано: 30.04.2008

Авторы: Дюжев Андрей Анисимович, Федорович Сергей Александрович, Слесарь Сергей Викторович, Усов Петр Петрович, Халява Николай Иванович

МПК: A01F 7/00

Метки: роторный, машины, аппарат, зерноуборочной, молотильно-сепарирующий

Текст:

...ворошителями, на одной торцевой поверхности каждого из которых установлен рабочий элемент, а на второй - приводной вал, и передаточным механизмом, связывающим дополнительный вал и приводные валы,при этом в полом роторе между лопатками выполнены радиальные отверстия, в которых установлены цилиндрические ворошители таким образом, что приводные валы расположены в полости ротора, а рабочие элементы могут быть выполнены в виде конических...
