Молотильно-сепарирующее устройство с гибкими бичами
Номер патента: U 4394
Опубликовано: 30.06.2008
Авторы: Кругленя Виктор Евгеньевич, Кудрявцев Сергей Николаевич, Кудрявцев Александр Николаевич, Алексеенко Александр Сергеевич, Коцуба Виктор Иосифович
Текст

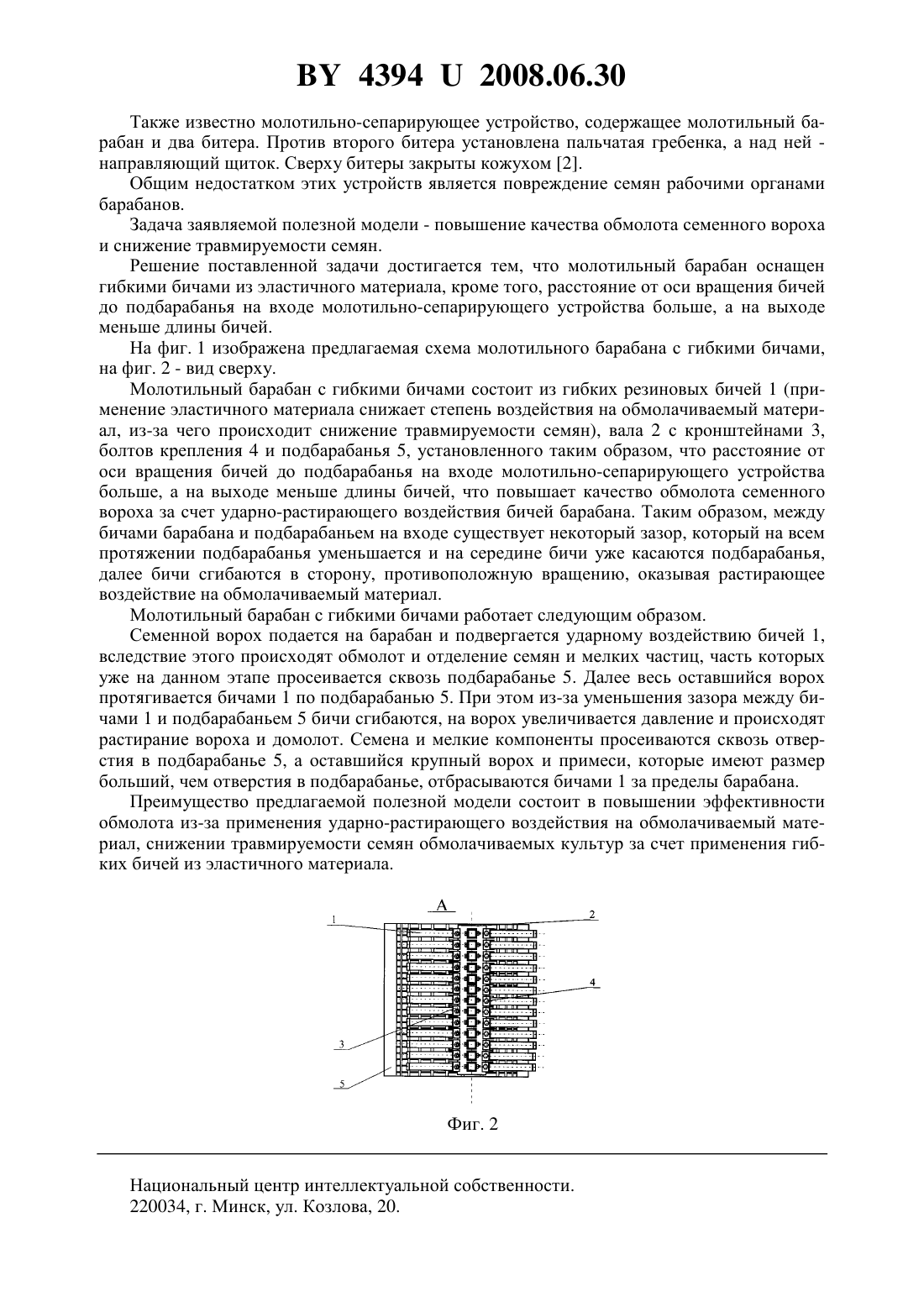

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная сельскохозяйственная академия(72) Авторы Кругленя Виктор Евгеньевич Кудрявцев Александр Николаевич Кудрявцев Сергей Николаевич Коцуба Виктор Иосифович Алексеенко Александр Сергеевич(73) Патентообладатель Учреждение образования Белорусская государственная сельскохозяйственная академия(57) Молотильно-сепарирующее устройство с гибкими бичами, включающее молотильный барабан и подбарабанье, отличающееся тем, что молотильный барабан оснащен гибкими бичами из эластичного материала, кроме того, расстояние от оси вращения бичей до подбарабанья на входе молотильно-сепарирующего устройства больше, а на выходе меньше длины бичей. Фиг.1 Полезная модель относится к сельскохозяйственному машиностроению, в частности к устройствам для обмолота семенного вороха зерновых культур, а также льна и трав. Известно молотильное устройство барабанного типа, включающее приемные битеры,молотильный барабан и подбарабанье, образованное тремя секциями. К концам секций подбарабанья примыкают сепарирующие решетки, охватывающие роторы. На выходе установлен отбойный битер 1. 43942008.06.30 Также известно молотильно-сепарирующее устройство, содержащее молотильный барабан и два битера. Против второго битера установлена пальчатая гребенка, а над ней направляющий щиток. Сверху битеры закрыты кожухом 2. Общим недостатком этих устройств является повреждение семян рабочими органами барабанов. Задача заявляемой полезной модели - повышение качества обмолота семенного вороха и снижение травмируемости семян. Решение поставленной задачи достигается тем, что молотильный барабан оснащен гибкими бичами из эластичного материала, кроме того, расстояние от оси вращения бичей до подбарабанья на входе молотильно-сепарирующего устройства больше, а на выходе меньше длины бичей. На фиг. 1 изображена предлагаемая схема молотильного барабана с гибкими бичами,на фиг. 2 - вид сверху. Молотильный барабан с гибкими бичами состоит из гибких резиновых бичей 1 (применение эластичного материала снижает степень воздействия на обмолачиваемый материал, из-за чего происходит снижение травмируемости семян), вала 2 с кронштейнами 3,болтов крепления 4 и подбарабанья 5, установленного таким образом, что расстояние от оси вращения бичей до подбарабанья на входе молотильно-сепарирующего устройства больше, а на выходе меньше длины бичей, что повышает качество обмолота семенного вороха за счет ударно-растирающего воздействия бичей барабана. Таким образом, между бичами барабана и подбарабаньем на входе существует некоторый зазор, который на всем протяжении подбарабанья уменьшается и на середине бичи уже касаются подбарабанья,далее бичи сгибаются в сторону, противоположную вращению, оказывая растирающее воздействие на обмолачиваемый материал. Молотильный барабан с гибкими бичами работает следующим образом. Семенной ворох подается на барабан и подвергается ударному воздействию бичей 1,вследствие этого происходят обмолот и отделение семян и мелких частиц, часть которых уже на данном этапе просеивается сквозь подбарабанье 5. Далее весь оставшийся ворох протягивается бичами 1 по подбарабанью 5. При этом из-за уменьшения зазора между бичами 1 и подбарабаньем 5 бичи сгибаются, на ворох увеличивается давление и происходят растирание вороха и домолот. Семена и мелкие компоненты просеиваются сквозь отверстия в подбарабанье 5, а оставшийся крупный ворох и примеси, которые имеют размер больший, чем отверстия в подбарабанье, отбрасываются бичами 1 за пределы барабана. Преимущество предлагаемой полезной модели состоит в повышении эффективности обмолота из-за применения ударно-растирающего воздействия на обмолачиваемый материал, снижении травмируемости семян обмолачиваемых культур за счет применения гибких бичей из эластичного материала. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
МПК / Метки
МПК: A01F 12/18
Метки: гибкими, устройство, бичами, молотильно-сепарирующее
