Молотильно-сепарирующий роторный аппарат зерноуборочной машины

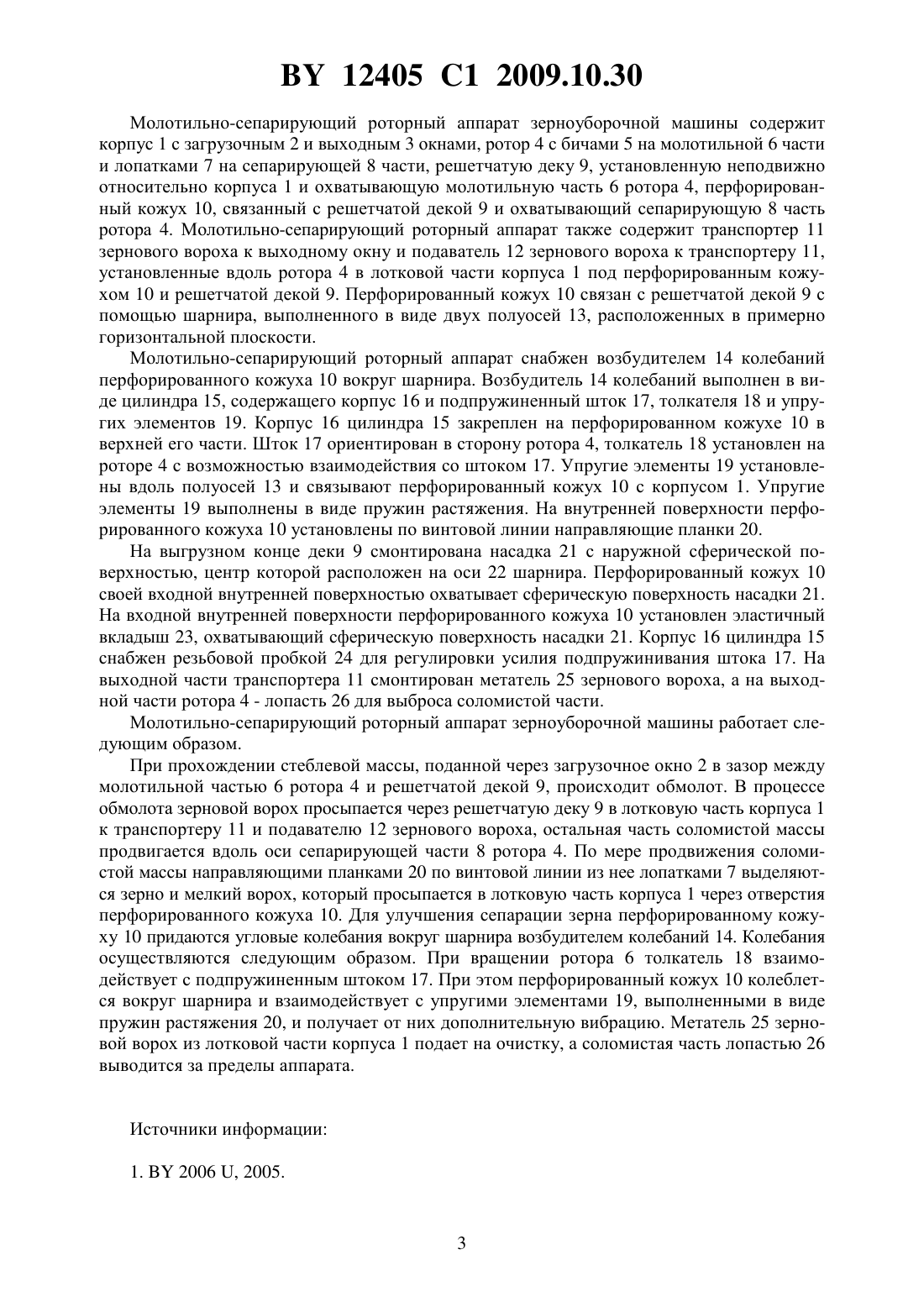

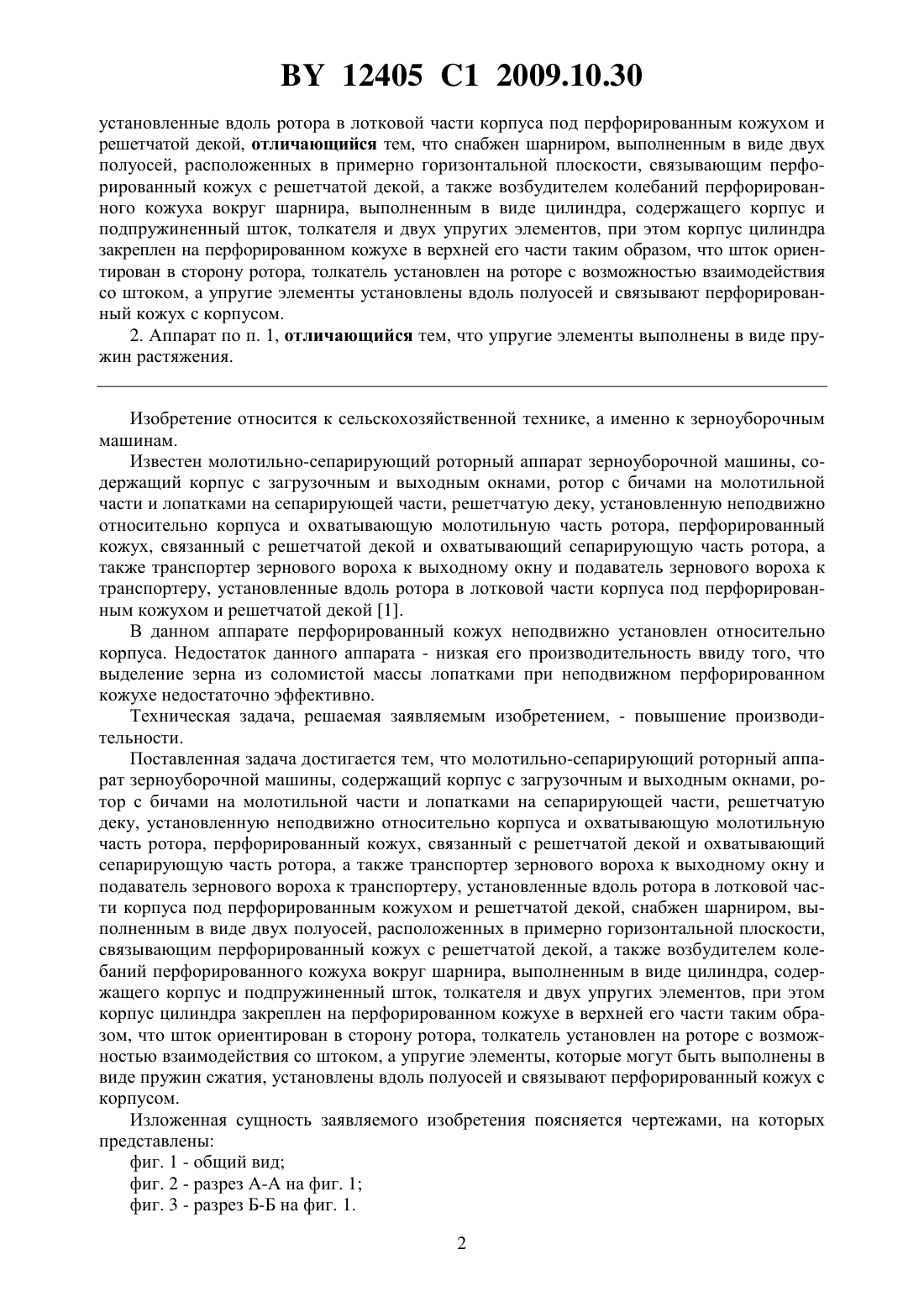

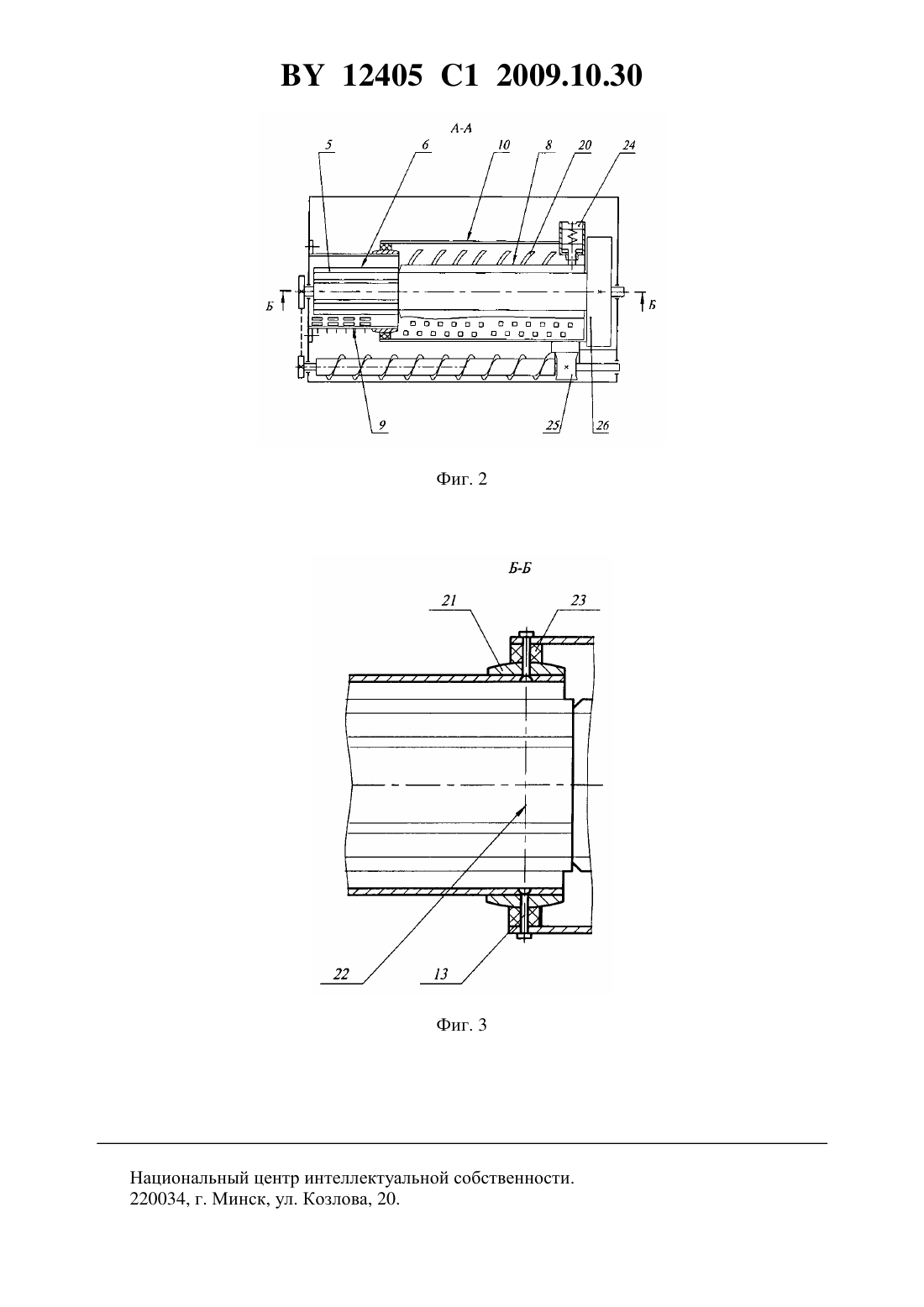

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МОЛОТИЛЬНО-СЕПАРИРУЮЩИЙ РОТОРНЫЙ АППАРАТ ЗЕРНОУБОРОЧНОЙ МАШИНЫ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Дюжев Андрей Анисимович Жмайлик Валерий Алексеевич Меженников Александр Павлович Халява Николай Иванович Усов Петр Петрович Пастухов Валерий Леонидович Джасов Дмитрий Викторович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) 1. Молотильно-сепарирующий роторный аппарат зерноуборочной машины, содержащий корпус с загрузочным и выходным окнами, ротор с бичами на молотильной части и лопатками на сепарирующей части, решетчатую деку, установленную неподвижно относительно корпуса и охватывающую молотильную часть ротора, перфорированный кожух,связанный с решетчатой декой и охватывающий сепарирующую часть ротора, а также транспортер зернового вороха к выходному окну и подаватель зернового вороха к транспортеру, Фиг. 1 12405 1 2009.10.30 установленные вдоль ротора в лотковой части корпуса под перфорированным кожухом и решетчатой декой, отличающийся тем, что снабжен шарниром, выполненным в виде двух полуосей, расположенных в примерно горизонтальной плоскости, связывающим перфорированный кожух с решетчатой декой, а также возбудителем колебаний перфорированного кожуха вокруг шарнира, выполненным в виде цилиндра, содержащего корпус и подпружиненный шток, толкателя и двух упругих элементов, при этом корпус цилиндра закреплен на перфорированном кожухе в верхней его части таким образом, что шток ориентирован в сторону ротора, толкатель установлен на роторе с возможностью взаимодействия со штоком, а упругие элементы установлены вдоль полуосей и связывают перфорированный кожух с корпусом. 2. Аппарат по п. 1, отличающийся тем, что упругие элементы выполнены в виде пружин растяжения. Изобретение относится к сельскохозяйственной технике, а именно к зерноуборочным машинам. Известен молотильно-сепарирующий роторный аппарат зерноуборочной машины, содержащий корпус с загрузочным и выходным окнами, ротор с бичами на молотильной части и лопатками на сепарирующей части, решетчатую деку, установленную неподвижно относительно корпуса и охватывающую молотильную часть ротора, перфорированный кожух, связанный с решетчатой декой и охватывающий сепарирующую часть ротора, а также транспортер зернового вороха к выходному окну и подаватель зернового вороха к транспортеру, установленные вдоль ротора в лотковой части корпуса под перфорированным кожухом и решетчатой декой 1. В данном аппарате перфорированный кожух неподвижно установлен относительно корпуса. Недостаток данного аппарата - низкая его производительность ввиду того, что выделение зерна из соломистой массы лопатками при неподвижном перфорированном кожухе недостаточно эффективно. Техническая задача, решаемая заявляемым изобретением, - повышение производительности. Поставленная задача достигается тем, что молотильно-сепарирующий роторный аппарат зерноуборочной машины, содержащий корпус с загрузочным и выходным окнами, ротор с бичами на молотильной части и лопатками на сепарирующей части, решетчатую деку, установленную неподвижно относительно корпуса и охватывающую молотильную часть ротора, перфорированный кожух, связанный с решетчатой декой и охватывающий сепарирующую часть ротора, а также транспортер зернового вороха к выходному окну и подаватель зернового вороха к транспортеру, установленные вдоль ротора в лотковой части корпуса под перфорированным кожухом и решетчатой декой, снабжен шарниром, выполненным в виде двух полуосей, расположенных в примерно горизонтальной плоскости,связывающим перфорированный кожух с решетчатой декой, а также возбудителем колебаний перфорированного кожуха вокруг шарнира, выполненным в виде цилиндра, содержащего корпус и подпружиненный шток, толкателя и двух упругих элементов, при этом корпус цилиндра закреплен на перфорированном кожухе в верхней его части таким образом, что шток ориентирован в сторону ротора, толкатель установлен на роторе с возможностью взаимодействия со штоком, а упругие элементы, которые могут быть выполнены в виде пружин сжатия, установлены вдоль полуосей и связывают перфорированный кожух с корпусом. Изложенная сущность заявляемого изобретения поясняется чертежами, на которых представлены фиг. 1 - общий вид фиг. 2 - разрез А-А на фиг. 1 фиг. 3 - разрез Б-Б на фиг. 1. 2 12405 1 2009.10.30 Молотильно-сепарирующий роторный аппарат зерноуборочной машины содержит корпус 1 с загрузочным 2 и выходным 3 окнами, ротор 4 с бичами 5 на молотильной 6 части и лопатками 7 на сепарирующей 8 части, решетчатую деку 9, установленную неподвижно относительно корпуса 1 и охватывающую молотильную часть 6 ротора 4, перфорированный кожух 10, связанный с решетчатой декой 9 и охватывающий сепарирующую 8 часть ротора 4. Молотильно-сепарирующий роторный аппарат также содержит транспортер 11 зернового вороха к выходному окну и подаватель 12 зернового вороха к транспортеру 11,установленные вдоль ротора 4 в лотковой части корпуса 1 под перфорированным кожухом 10 и решетчатой декой 9. Перфорированный кожух 10 связан с решетчатой декой 9 с помощью шарнира, выполненного в виде двух полуосей 13, расположенных в примерно горизонтальной плоскости. Молотильно-сепарирующий роторный аппарат снабжен возбудителем 14 колебаний перфорированного кожуха 10 вокруг шарнира. Возбудитель 14 колебаний выполнен в виде цилиндра 15, содержащего корпус 16 и подпружиненный шток 17, толкателя 18 и упругих элементов 19. Корпус 16 цилиндра 15 закреплен на перфорированном кожухе 10 в верхней его части. Шток 17 ориентирован в сторону ротора 4, толкатель 18 установлен на роторе 4 с возможностью взаимодействия со штоком 17. Упругие элементы 19 установлены вдоль полуосей 13 и связывают перфорированный кожух 10 с корпусом 1. Упругие элементы 19 выполнены в виде пружин растяжения. На внутренней поверхности перфорированного кожуха 10 установлены по винтовой линии направляющие планки 20. На выгрузном конце деки 9 смонтирована насадка 21 с наружной сферической поверхностью, центр которой расположен на оси 22 шарнира. Перфорированный кожух 10 своей входной внутренней поверхностью охватывает сферическую поверхность насадки 21. На входной внутренней поверхности перфорированного кожуха 10 установлен эластичный вкладыш 23, охватывающий сферическую поверхность насадки 21. Корпус 16 цилиндра 15 снабжен резьбовой пробкой 24 для регулировки усилия подпружинивания штока 17. На выходной части транспортера 11 смонтирован метатель 25 зернового вороха, а на выходной части ротора 4 - лопасть 26 для выброса соломистой части. Молотильно-сепарирующий роторный аппарат зерноуборочной машины работает следующим образом. При прохождении стеблевой массы, поданной через загрузочное окно 2 в зазор между молотильной частью 6 ротора 4 и решетчатой декой 9, происходит обмолот. В процессе обмолота зерновой ворох просыпается через решетчатую деку 9 в лотковую часть корпуса 1 к транспортеру 11 и подавателю 12 зернового вороха, остальная часть соломистой массы продвигается вдоль оси сепарирующей части 8 ротора 4. По мере продвижения соломистой массы направляющими планками 20 по винтовой линии из нее лопатками 7 выделяются зерно и мелкий ворох, который просыпается в лотковую часть корпуса 1 через отверстия перфорированного кожуха 10. Для улучшения сепарации зерна перфорированному кожуху 10 придаются угловые колебания вокруг шарнира возбудителем колебаний 14. Колебания осуществляются следующим образом. При вращении ротора 6 толкатель 18 взаимодействует с подпружиненным штоком 17. При этом перфорированный кожух 10 колеблется вокруг шарнира и взаимодействует с упругими элементами 19, выполненными в виде пружин растяжения 20, и получает от них дополнительную вибрацию. Метатель 25 зерновой ворох из лотковой части корпуса 1 подает на очистку, а соломистая часть лопастью 26 выводится за пределы аппарата. Источники информации 1.2006 , 2005. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
