Патенты с меткой «резец»

Резец для обработки канавки, или проточки, или желоба на токарном станке с числовым программным управлением

Загрузка...

Номер патента: 17245

Опубликовано: 30.06.2013

Авторы: Каштальян Иван Алексеевич, Козорез Александр Александрович

МПК: B23B 27/04

Метки: токарном, программным, станке, желоба, обработки, канавки, резец, проточки, числовым, или, управлением

Текст:

...пластиной и стенками державки соосно с регулируемыми упорами. Сущность изобретения поясняется фигурами. На фиг. 1 показана схема обработки канавок, проточек и желобов без чистовых рабочих ходов на фиг. 2 - схема сил, действующих на криволинейной части режущей кромки резца, выполненной по радиусу в, при чистовом рабочем ходе на фиг. 3, 4, 5 - конструктивная схема резца. 2 17245 1 2013.06.30 Схема обработки канавок, проточек и желобов, для...

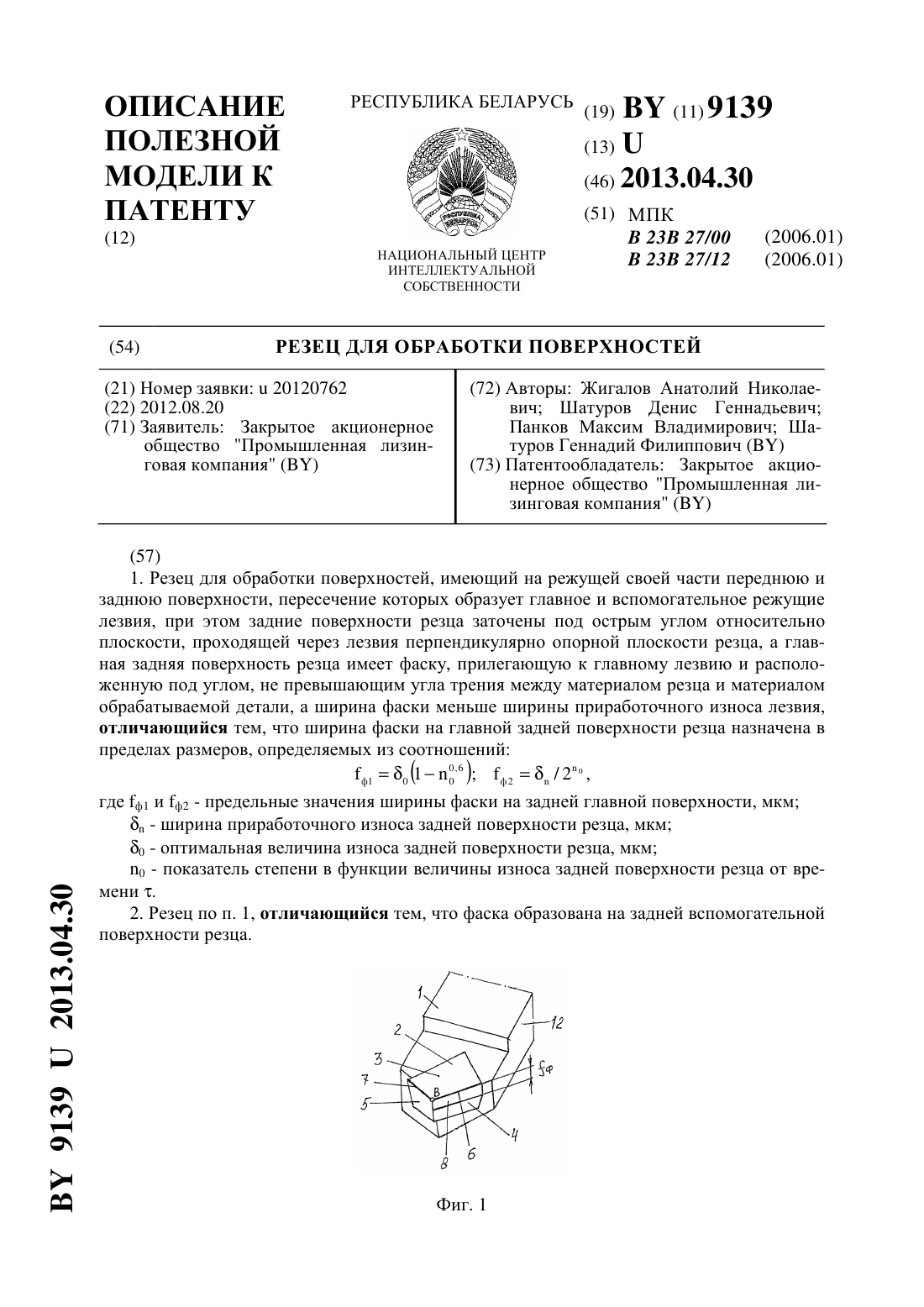

Резец для обработки поверхностей

Загрузка...

Номер патента: U 9139

Опубликовано: 30.04.2013

Авторы: Шатуров Геннадий Филиппович, Шатуров Денис Геннадьевич, Панков Максим Владимирович, Жигалов Анатолий Николаевич

МПК: B23B 27/12, B23B 27/00

Метки: обработки, поверхностей, резец

Текст:

...до пересечения с осью ординат, когда скорость изнашивания лезвия прямо пропорциональна времени резания. Таким образом, выбор положения точки(фиг. 6) и ширины фаски ф определен одним конкретным размером, что технологически затруднительно осуществить на практике. Не указан и не определен допустимый оптимальный диапазон изменения ширины фаски, что способствовало бы повышению стойкости резца и расширению его технологических возможностей. Выбор...

Резец для обработки канавки или проточки, или желоба на токарном станке с числовым программным управлением

Загрузка...

Номер патента: 15785

Опубликовано: 30.04.2012

Авторы: Каштальян Иван Алексеевич, Козорез Александр Александрович

МПК: B23B 27/04

Метки: станке, или, программным, резец, обработки, управлением, проточки, желоба, канавки, токарном, числовым

Текст:

...достигается тем, что резец для обработки канавки или проточки,или желоба на токарном станке с числовым программным управлением, включающий державку, упругую пластину прямоугольного сечения, одним концом консольно закрепленную между стенками державки, образованными -образным сквозным пазом, и режущую пластину, имеющую вспомогательные углы в плане и закрепленную на другом свободном конце упругой пластины, которым она опирается на опору,...

Тангенциальный резец

Загрузка...

Номер патента: 14342

Опубликовано: 30.04.2011

Авторы: Бердникович Дмитрий Норович, Плескунов Владимир Николаевич, Кириенко Валерий Михайлович, Тодоров Владимир Иванович, Барановский Владимир Михайлович

МПК: E21C 25/00

Метки: резец, тангенциальный

Текст:

...грибковидную форму и включающем державку с хвостовиком, головку с гнездом, в котором установлен режущий наконечник, содержащий хвостовик, цилиндрическую и режущие части, гнездо головки включает верхнюю основную часть и нижнюю часть при этом верхняя основная часть гнезда головки и хвостовик режущего наконечника выполнены в виде усеченного конуса, угол конусностикоторого составляет от 1,9 до 3,6, длина хв хвостовика режущего наконечника и длина...

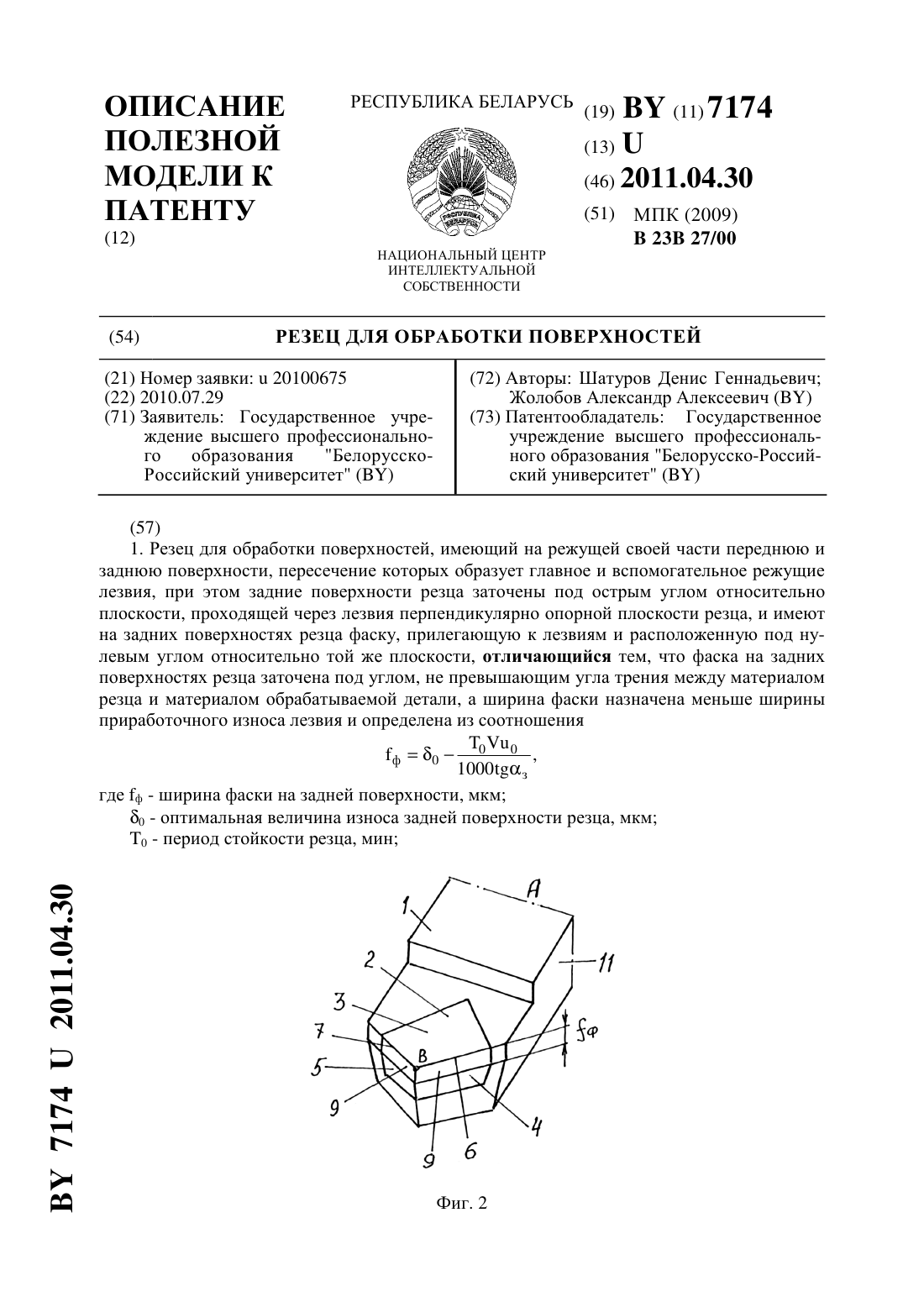

Резец для обработки поверхностей

Загрузка...

Номер патента: U 7174

Опубликовано: 30.04.2011

Авторы: Шатуров Денис Геннадьевич, Жолобов Александр Алексеевич

МПК: B23B 27/00

Метки: обработки, поверхностей, резец

Текст:

...нормального изнашивания инструмента. Период стойкости резца без фаски равен 0 (фиг. 7). Ширина фаски приработочного износа равна п, а время приработки лезвия равно 1 10 00,где 0 - показатель степени в функции величины износа з задней поверхности резца от времениобработки Рассмотрим работу резца, когда на задней поверхности образована фаска шириной фп (по прототипу), равной ширине площадки износа конца приработки (отрезок ОС,фиг. 7). В этом...

Резец для роторного бурения режущего типа

Загрузка...

Номер патента: 13625

Опубликовано: 30.10.2010

Авторы: СЛИП, Кит, УИВЕР, Стивен

МПК: E21C 35/00

Метки: резец, роторного, типа, бурения, режущего

Текст:

...дополнительное преимущество, так как составная втулка может быть крепче или прочнее, чем цельная втулка, так что вероятность износа или выхода из строя при рабочих нагрузках также уменьшается. 5 13625 1 2010.10.30 В предпочтительном варианте резца, в соответствии с изобретением, в хвостовике предусматривается фланец между в целом конической секцией и цилиндрической секцией. Коническая секция переходит в цилиндрическую секцию, тогда как в...

Резец с радиусной режущей кромкой

Загрузка...

Номер патента: U 6527

Опубликовано: 30.08.2010

Авторы: Карпович Семён Иванович, Карпович Сергей Семёнович, Андросюк Юрий Александрович, Пискунова Ольга Юрьевна

МПК: B23B 27/00

Метки: режущей, резец, радиусной, кромкой

Текст:

...упрощение технологии изготовления резцов с радиусной режущей кромкой и оптимизация процесса стружкообразования и ее удаления из зоны резания для снижения энергоемкости процесса резания. Поставленная задача достигается тем, что резец с радиусной режущей кромкой состоит из корпуса, головки и режущего элемента, который представляет собой ступенчатую втулку с лезвием на торце и цилиндрическим хвостовиком, зафиксированным в отверстии на...

Способ обработки канавки или проточки, или желоба на токарном станке с числовым программным управлением и резец для его осуществления

Загрузка...

Номер патента: 13315

Опубликовано: 30.06.2010

Автор: Каштальян Иван Алексеевич

МПК: B23B 27/00, B23B 1/00

Метки: резец, числовым, осуществления, проточки, или, способ, токарном, канавки, программным, станке, обработки, управлением, желоба

Текст:

...образованными -образным сквозным пазом, и закрепленную консольно, причем режущая пластина закреплена на свободном конце упругой пластины, которым она опирается на опору, выполненную в виде пальца, соединяющего стенки державки, а на расстоянии, максимально удаленном от места заделки упругой пластины, в стенках державки установлены регулируемые упоры, при этом режущая пластина имеет двойную заточку, выполненную таким образом, что каждая...

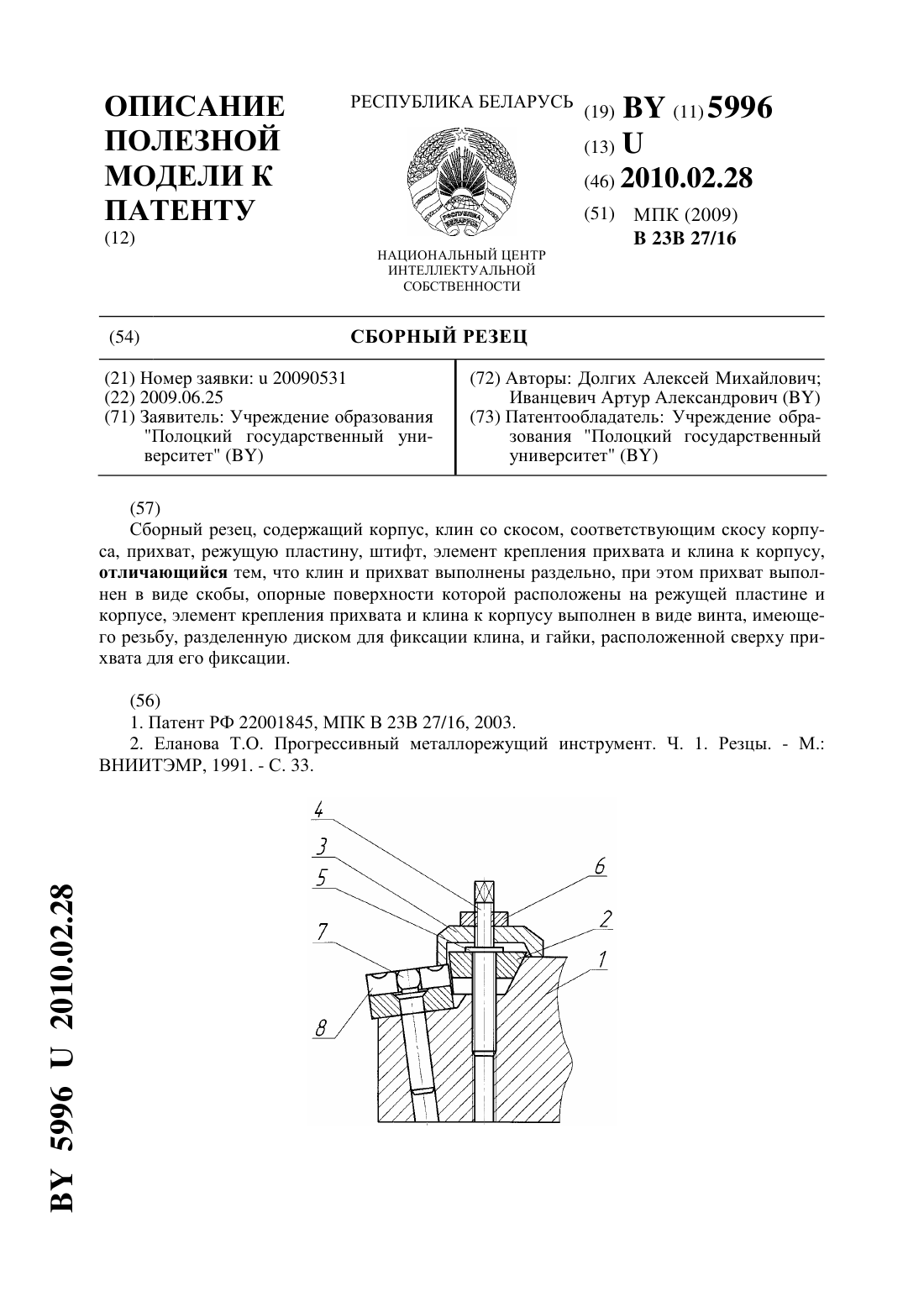

Сборный резец

Загрузка...

Номер патента: U 5996

Опубликовано: 28.02.2010

Авторы: Долгих Алексей Михайлович, Иванцевич Артур Александрович

МПК: B23B 27/16

Метки: сборный, резец

Текст:

...штифту и прихватом - к опорной поверхности гнезда корпуса резца. Недостатком известной конструкции является следующее в процессе эксплуатации сборного резца с креплением цельным клин-прихватом происходит пластическая деформация поверхностей, контактирующих с режущей пластиной. Это приводит к тому, что фиксация режущей пластины осуществляется либо клином, либо прихватом, что существенно уменьшает жесткость конструкции. Это особенно...

Способ обработки канавки или проточки, или желоба на токарном станке с числовым программным управлением и резец для его осуществления

Загрузка...

Номер патента: 8943

Опубликовано: 28.02.2007

Автор: Каштальян Иван Алексеевич

МПК: B23B 27/04, B23B 1/00

Метки: проточки, станке, числовым, осуществления, желоба, обработки, управлением, токарном, резец, или, способ, программным, канавки

Текст:

...упругую пластину прямоугольного сечения, установленную между стенками державки, образованными У-образным сквозным пазом, и закрепленную консольно, причем режущая пластина закреплена на свободном конце упругой пластины, которым она опирается на опору, выполненную в виде пальца, соединяющего стенки державки, а на расстоянии, максимально удаленном от места заделки упругой пластины, в стенках державки установлены регулируемые упоры.Сущность...

Чашечный приводной резец

Загрузка...

Номер патента: U 3161

Опубликовано: 30.12.2006

Авторы: Логвин Владимир Александрович, Жолобов Александр Алексеевич, Логвина Екатерина Владимировна

МПК: B23B 27/12

Метки: приводной, чашечный, резец

Текст:

...в корпусе на опорах, и приводной механизм, содержащий зубчатые зацепления, размещенные в сочлененных корпусах, и храповой механизм поворота режущего элемента, при этом зубчатые колеса кинематически связаны соответственно с осью режущего элемента и приводом,согласно полезной модели, последнее звено приводного механизма выполнено в виде гидравлического усилителя, который поворачивает режущий элемент посредством рычага,жестко закрепленного на...

Резец с принудительным приводом

Загрузка...

Номер патента: U 3160

Опубликовано: 30.12.2006

Авторы: Жолобов Александр Алексеевич, Логвина Екатерина Владимировна, Логвин Владимир Александрович

МПК: B23B 27/12

Метки: приводом, принудительным, резец

Текст:

...колесом осуществляется посредством собачки от параллельного приводного механизма, оснащенного плавающим плунжером, подпертым пружиной и толкателем, с возможностью возвратно-поступательного движения, причем ось толкателя и ось режущего элемента расположены в разных плоскостях и под различными углами. Торцовая поверхность выходной втулки, вь 1 полняющей роль упорного подшипника, изготовлена под углом, отличным от прямого.У предлагаемого...

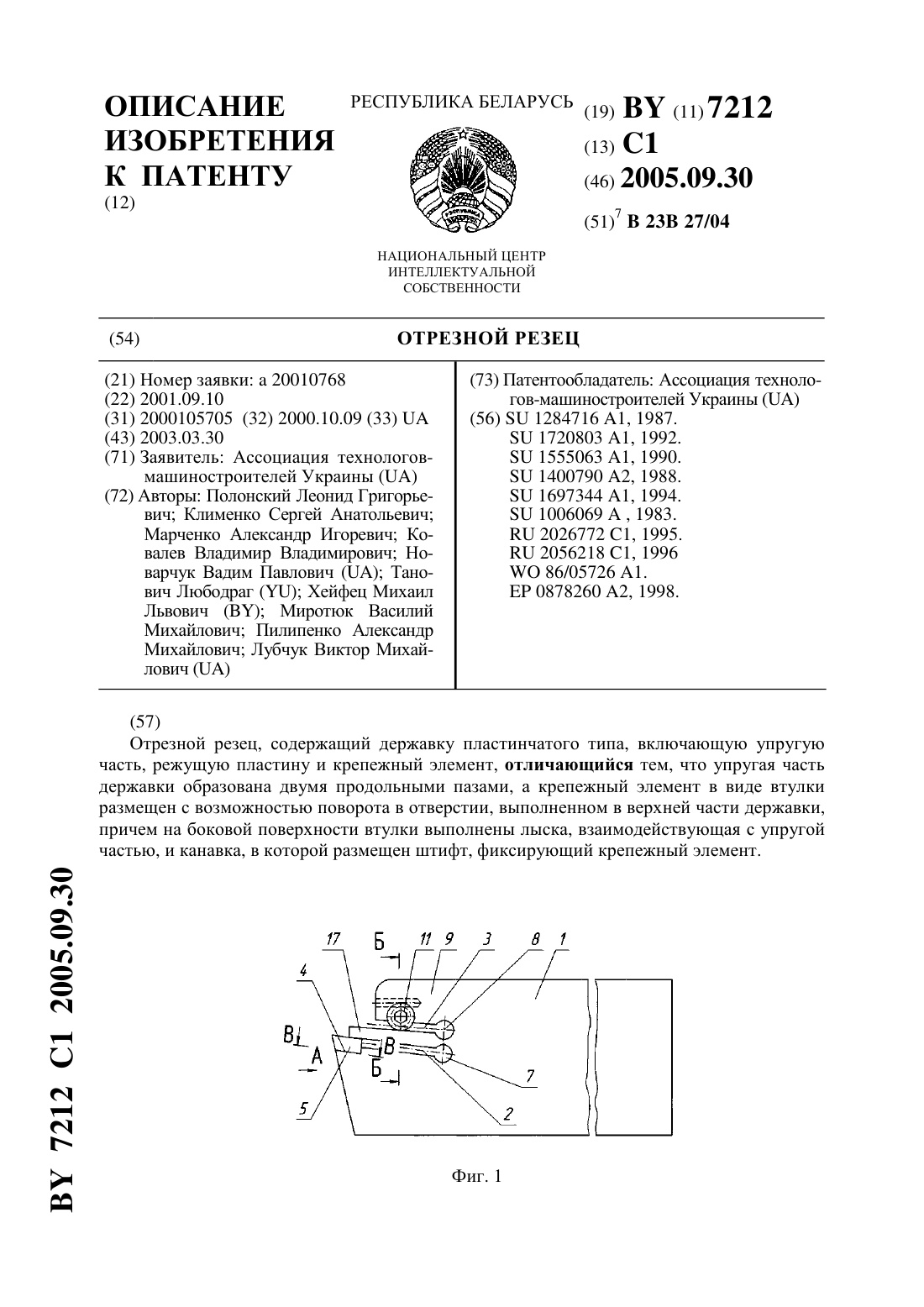

Отрезной резец

Загрузка...

Номер патента: 7212

Опубликовано: 30.09.2005

Авторы: Лубчук Виктор Михайлович, Новарчук Вадим Павлович, Клименко Сергей Анатольевич, Пилипенко Александр Михайлович, Миротюк Василий Михайлович, Ковалев Владимир Владимирович, Хейфец Михаил Львович, Марченко Александр Игоревич, Танович Любодраг, Полонский Леонид Григорьевич

МПК: B23B 27/04

Метки: резец, отрезной

Текст:

...самораскрепление режущей части штифта в кольцевом пазу втулки. В основу изобретения конструкции отрезного резца поставлена задача путем фиксирования положения упругой части державки в случае закрепления режущей пластины обеспечить улучшение надежности крепления при резании труднообрабатываемых материалов, изделий с напыленными газотермическими покрытиями и наплавками и удобства в эксплуатации. Поставленная задача решается тем, что в...

Резец для горных машин (варианты)

Загрузка...

Номер патента: 4888

Опубликовано: 30.12.2002

Автор: Бондарев Константин Дмитриевич

МПК: E21C 35/183

Метки: резец, горных, машин, варианты

Текст:

.../ (Епл.держ) Таким образом удалось создать резец, у которого изгибающую нагрузку принимает на себя державка, а не твердосплавная пластинка. При этом державка может быть изготовлена какой угодно толщины, чтобы принимать на себя изгибающую нагрузку с достаточным запасом прочности, но не менее чемпл./2 в сечении, соответствующем половине длины твердосплавной пластинки, начиная от острия, так как для реального резца наиболее уязвимым для изгиба...

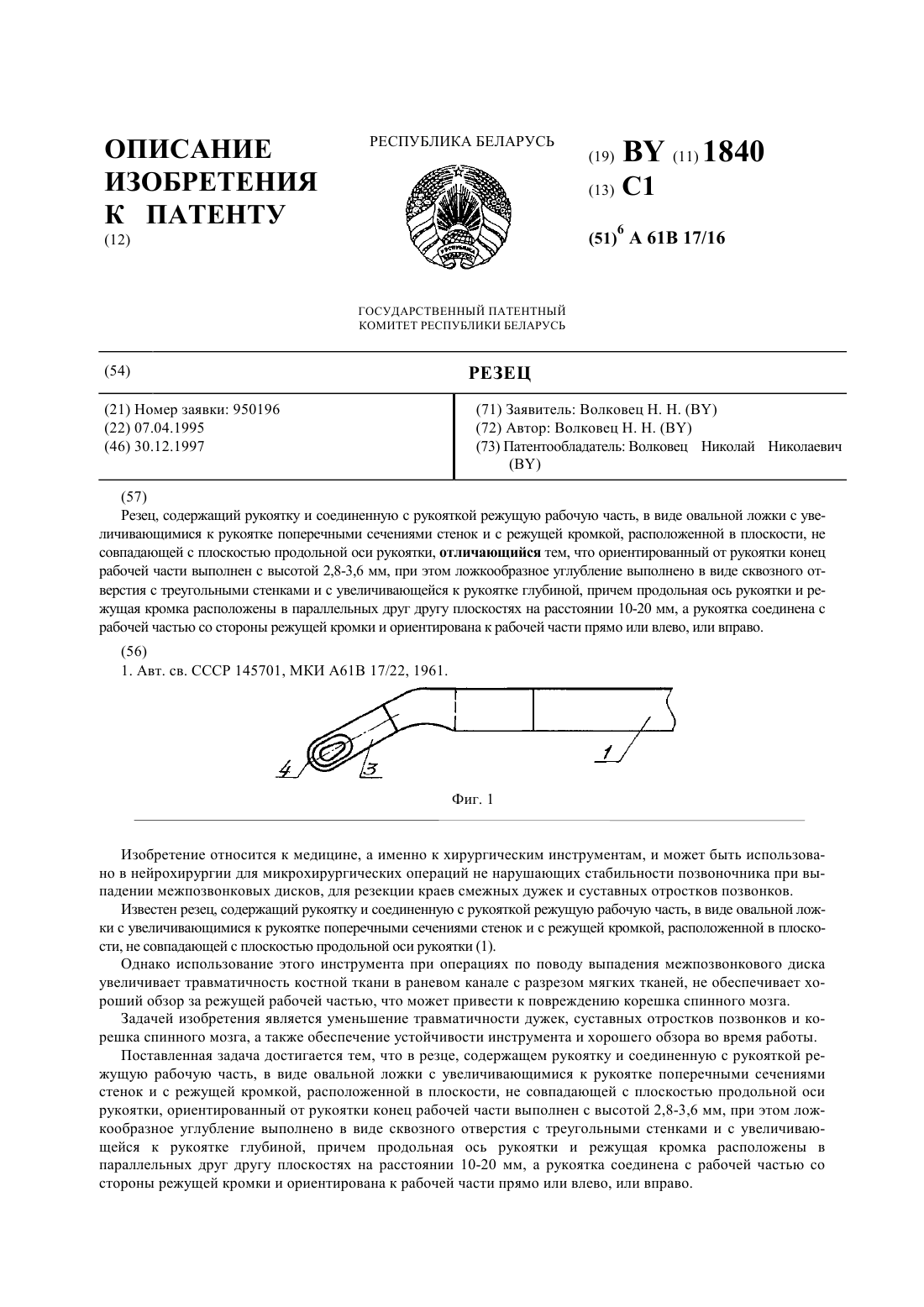

Резец

Загрузка...

Номер патента: 1840

Опубликовано: 30.12.1997

Автор: Волковец Николай Николаевич

МПК: A61B 17/16

Метки: резец

Текст:

...треугольными стенками и с увеличивающейся к рукоятке глубиной, причем продольная ось рукоятки и режущая кромка расположены в параллельных друг другу плоскостях на расстоянии 10-20 мм, а рукоятка соединена с рабочей частью со стороны режущей кромки и ориентирована к рабочей части прямо или влево, или вправо. 1840 1 На фиг.1 изображен общий вид резца с изгибом рабочей части влево от оси рукоятки (вид сверху). На фиг.2 изображен общий вид прямого...

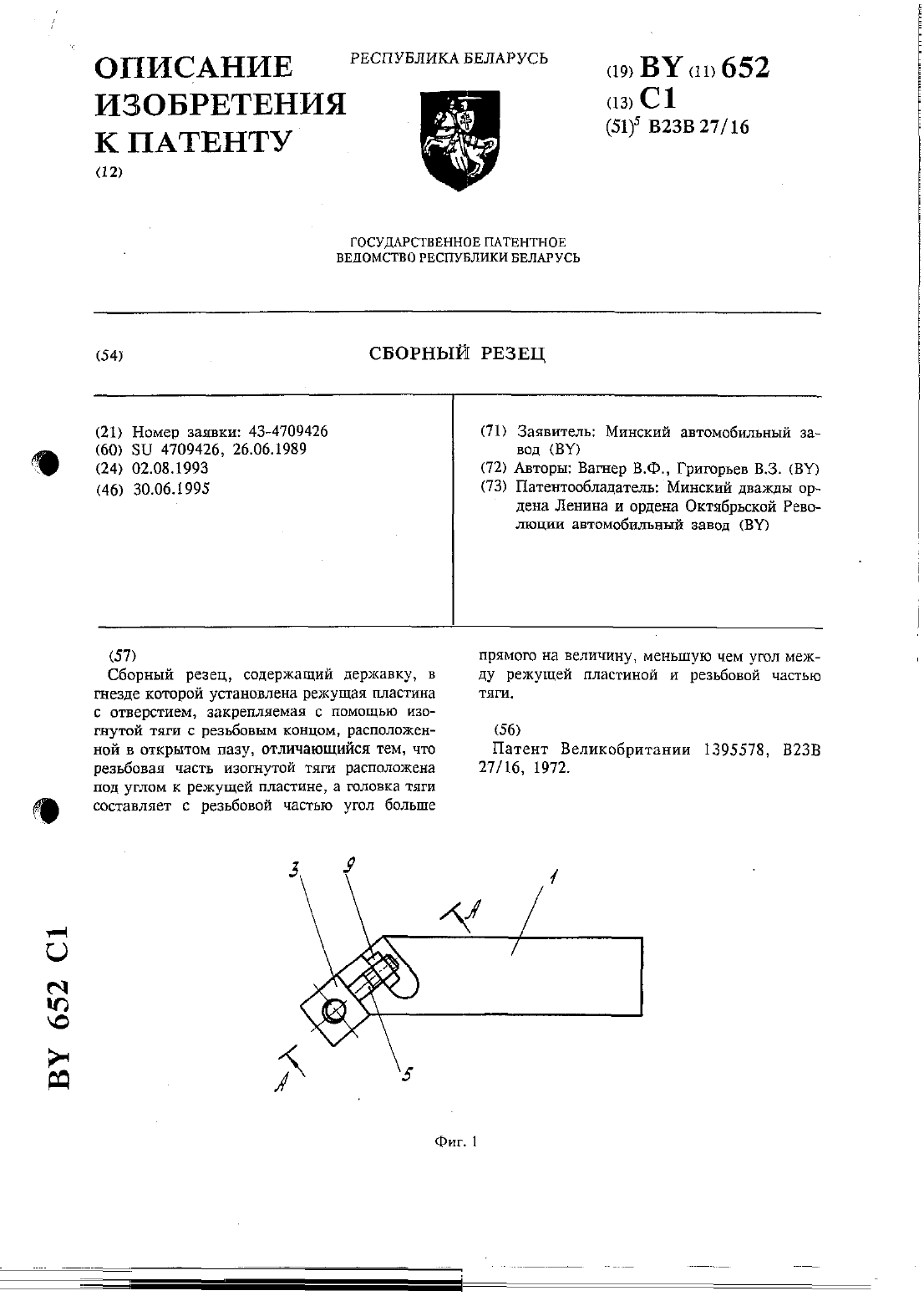

Сборный резец

Загрузка...

Номер патента: 652

Опубликовано: 30.06.1995

Авторы: Вагнер В. Ф., Григорьев В. З.

МПК: B23B 27/16

Метки: сборный, резец

Текст:

...3 с отверстием 4, закрепленная посредством изогнутой тяги 5 с резьбовым концом б и головкой 7. На державке 1 выполнен открытый паз 8, в котором расположена тяга 5, с резьбовой частью которой взаимодействует гайка 9.Закрепление режущей пластины в гнезде державки происходит при вращении гайки 9,причем изогнутая тяга 5, перемещаясь вдоль паза головкой 7, через отверстие 4 взаимодействует с режущей пластиной. При вращении гайки 9 в обратном...
