Резец

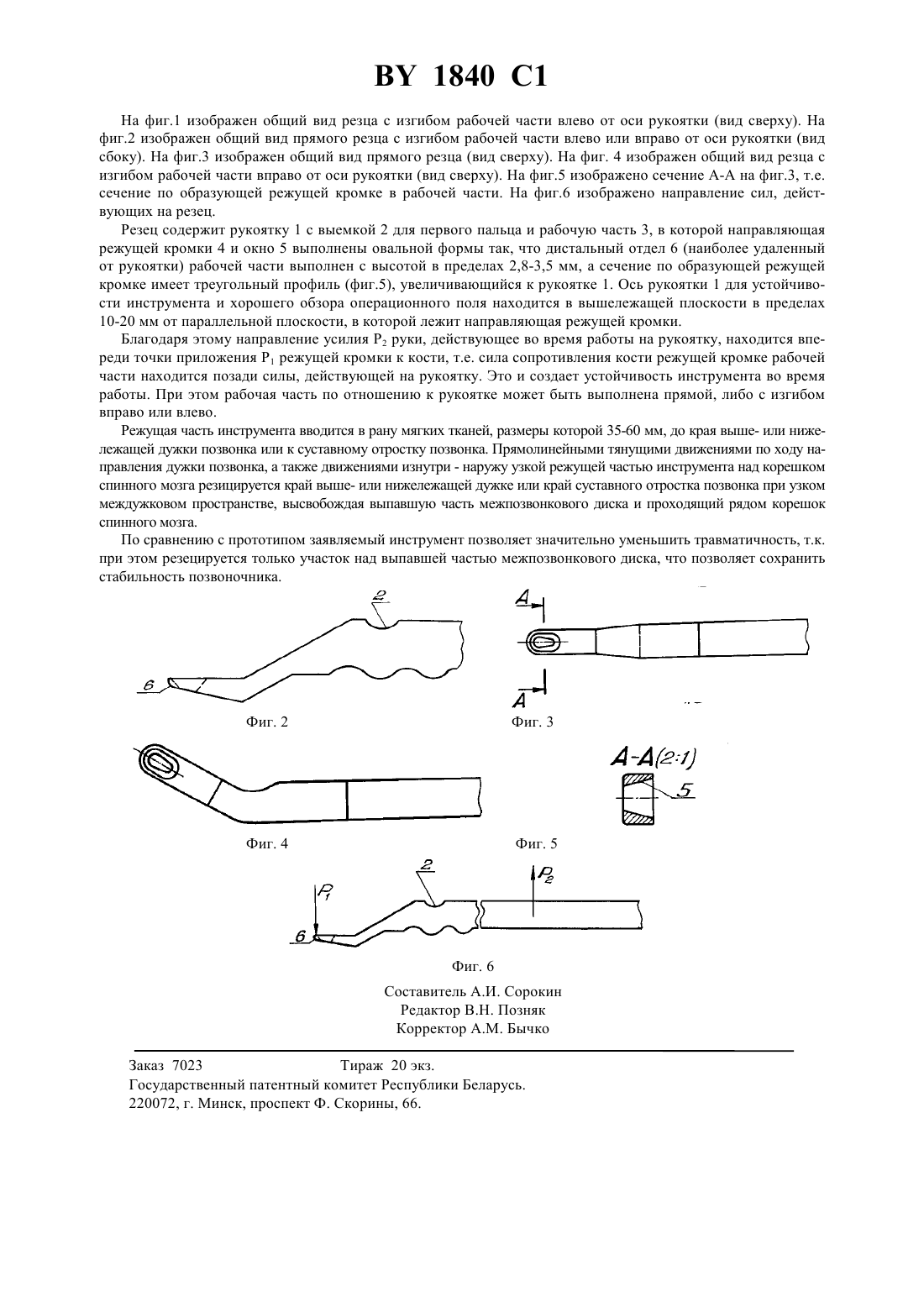

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(73) Патентообладатель Волковец Николай Николаевич(57) Резец, содержащий рукоятку и соединенную с рукояткой режущую рабочую часть, в виде овальной ложкиувеличивающимися к рукоятке поперечными сечениями стенок и с режущей кромкой, расположенной в плоскости, не совпадающей с плоскостью продольной оси рукоятки, отличающийся тем, что ориентированный от рукоятки конец рабочей части выполнен с высотой 2,8-3,6 мм, при этом ложкообразное углубление выполнено в виде сквозного отверстия с треугольными стенками и с увеличивающейся к рукоятке глубиной, причем продольная ось рукоятки и режущая кромка расположены в параллельных друг другу плоскостях на расстоянии 10-20 мм, а рукоятка соединена с рабочей частью со стороны режущей кромки и ориентирована к рабочей части прямо или влево, или вправо. Фиг. 1 Изобретение относится к медицине, а именно к хирургическим инструментам, и может быть использовано в нейрохирургии для микрохирургических операций не нарушающих стабильности позвоночника при выпадении межпозвонковых дисков, для резекции краев смежных дужек и суставных отростков позвонков. Известен резец, содержащий рукоятку и соединенную с рукояткой режущую рабочую часть, в виде овальной ложки с увеличивающимися к рукоятке поперечными сечениями стенок и с режущей кромкой, расположенной в плоскости, не совпадающей с плоскостью продольной оси рукоятки (1). Однако использование этого инструмента при операциях по поводу выпадения межпозвонкового диска увеличивает травматичность костной ткани в раневом канале с разрезом мягких тканей, не обеспечивает хороший обзор за режущей рабочей частью, что может привести к повреждению корешка спинного мозга. Задачей изобретения является уменьшение травматичности дужек, суставных отростков позвонков и корешка спинного мозга, а также обеспечение устойчивости инструмента и хорошего обзора во время работы. Поставленная задача достигается тем, что в резце, содержащем рукоятку и соединенную с рукояткой режущую рабочую часть, в виде овальной ложки с увеличивающимися к рукоятке поперечными сечениями стенок и с режущей кромкой, расположенной в плоскости, не совпадающей с плоскостью продольной оси рукоятки, ориентированный от рукоятки конец рабочей части выполнен с высотой 2,8-3,6 мм, при этом ложкообразное углубление выполнено в виде сквозного отверстия с треугольными стенками и с увеличивающейся к рукоятке глубиной, причем продольная ось рукоятки и режущая кромка расположены в параллельных друг другу плоскостях на расстоянии 10-20 мм, а рукоятка соединена с рабочей частью со стороны режущей кромки и ориентирована к рабочей части прямо или влево, или вправо. 1840 1 На фиг.1 изображен общий вид резца с изгибом рабочей части влево от оси рукоятки (вид сверху). На фиг.2 изображен общий вид прямого резца с изгибом рабочей части влево или вправо от оси рукоятки (вид сбоку). На фиг.3 изображен общий вид прямого резца (вид сверху). На фиг. 4 изображен общий вид резца с изгибом рабочей части вправо от оси рукоятки (вид сверху). На фиг.5 изображено сечение А-А на фиг.3, т.е. сечение по образующей режущей кромке в рабочей части. На фиг.6 изображено направление сил, действующих на резец. Резец содержит рукоятку 1 с выемкой 2 для первого пальца и рабочую часть 3, в которой направляющая режущей кромки 4 и окно 5 выполнены овальной формы так, что дистальный отдел 6 (наиболее удаленный от рукоятки) рабочей части выполнен с высотой в пределах 2,8-3,5 мм, а сечение по образующей режущей кромке имеет треугольный профиль (фиг.5), увеличивающийся к рукоятке 1. Ось рукоятки 1 для устойчивости инструмента и хорошего обзора операционного поля находится в вышележащей плоскости в пределах 10-20 мм от параллельной плоскости, в которой лежит направляющая режущей кромки. Благодаря этому направление усилия 2 руки, действующее во время работы на рукоятку, находится впереди точки приложения Р 1 режущей кромки к кости, т.е. сила сопротивления кости режущей кромке рабочей части находится позади силы, действующей на рукоятку. Это и создает устойчивость инструмента во время работы. При этом рабочая часть по отношению к рукоятке может быть выполнена прямой, либо с изгибом вправо или влево. Режущая часть инструмента вводится в рану мягких тканей, размеры которой 35-60 мм, до края выше- или нижележащей дужки позвонка или к суставному отростку позвонка. Прямолинейными тянущими движениями по ходу направления дужки позвонка, а также движениями изнутри - наружу узкой режущей частью инструмента над корешком спинного мозга резицируется край выше- или нижележащей дужке или край суставного отростка позвонка при узком междужковом пространстве, высвобождая выпавшую часть межпозвонкового диска и проходящий рядом корешок спинного мозга. По сравнению с прототипом заявляемый инструмент позволяет значительно уменьшить травматичность, т.к. при этом резецируется только участок над выпавшей частью межпозвонкового диска, что позволяет сохранить стабильность позвоночника. Фиг. 6 оставитель А.И. Сорокин Редактор В.Н. Позняк Корректор А.М. Бычко Заказ 7023 Тираж 20 экз. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
