Тангенциальный резец

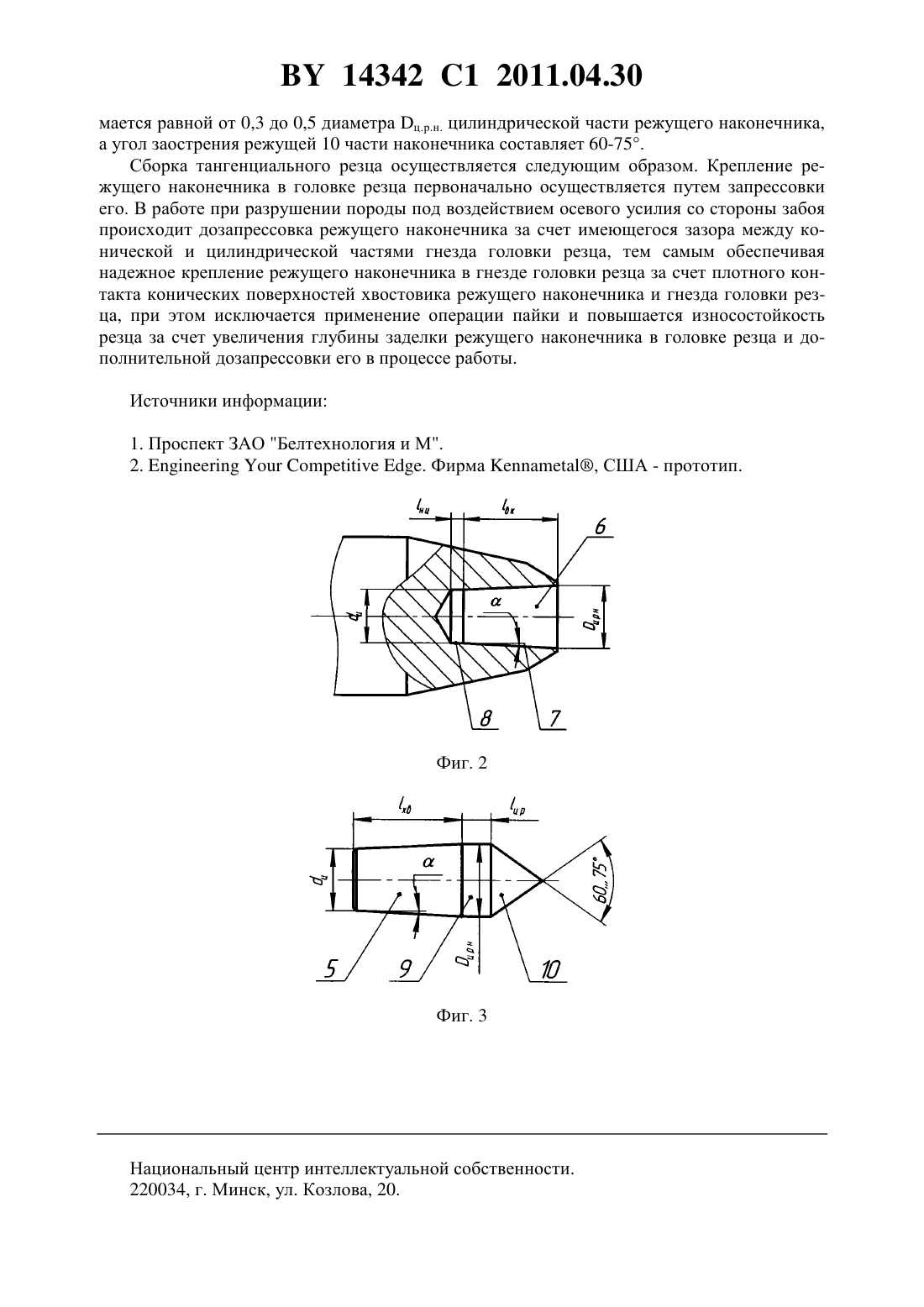

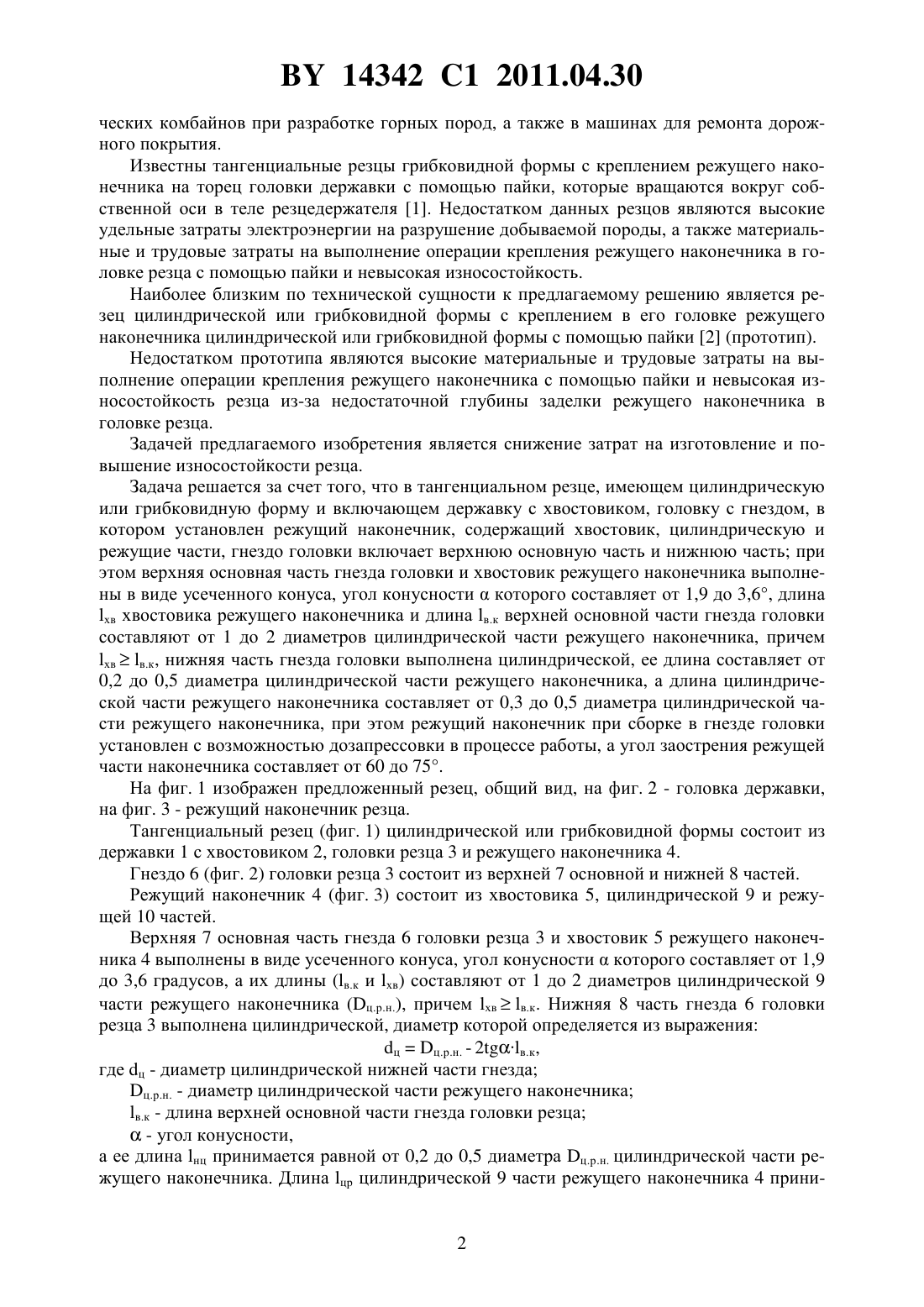

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Белгорхимпром(72) Авторы Тодоров Владимир Иванович Плескунов Владимир Николаевич Кириенко Валерий Михайлович Барановский Владимир Михайлович Бердникович Дмитрий Норович(73) Патентообладатель Открытое акционерное общество Белгорхимпром(57) 1. Тангенциальный резец, имеющий цилиндрическую или грибковидную форму и включающий державку с хвостовиком, головку с гнездом, в котором установлен режущий наконечник, содержащий хвостовик, цилиндрическую и режущие части, отличающийся тем, что гнездо головки включает верхнюю основную часть и нижнюю часть при этом верхняя основная часть гнезда головки и хвостовик режущего наконечника выполнены в виде усеченного конуса, угол конусности которого составляет от 1,9 до 3,6, длина хв хвостовика режущего наконечника и длина в.к. верхней основной части гнезда головки составляют от 1 до 2 диаметров цилиндрической части режущего наконечника, причем хвв.к, нижняя часть гнезда головки выполнена цилиндрической, ее длина составляет от 0,2 до 0,5 диаметра цилиндрической части режущего наконечника, а длина цилиндрической части режущего наконечника составляет от 0,3 до 0,5 диаметра цилиндрической части режущего наконечника, при этом режущий наконечник при сборке в гнезде головки установлен с возможностью дозапрессовки в процессе работы. 2. Тангенциальный резец по п. 1, отличающийся тем, что угол заострения режущей части наконечника составляет от 60 до 75. Фиг. 1 Изобретение относится к горной промышленности и может быть использовано в качестве режущего инструмента для оснащения исполнительных органов очистных и проход 14342 1 2011.04.30 ческих комбайнов при разработке горных пород, а также в машинах для ремонта дорожного покрытия. Известны тангенциальные резцы грибковидной формы с креплением режущего наконечника на торец головки державки с помощью пайки, которые вращаются вокруг собственной оси в теле резцедержателя 1. Недостатком данных резцов являются высокие удельные затраты электроэнергии на разрушение добываемой породы, а также материальные и трудовые затраты на выполнение операции крепления режущего наконечника в головке резца с помощью пайки и невысокая износостойкость. Наиболее близким по технической сущности к предлагаемому решению является резец цилиндрической или грибковидной формы с креплением в его головке режущего наконечника цилиндрической или грибковидной формы с помощью пайки 2 (прототип). Недостатком прототипа являются высокие материальные и трудовые затраты на выполнение операции крепления режущего наконечника с помощью пайки и невысокая износостойкость резца из-за недостаточной глубины заделки режущего наконечника в головке резца. Задачей предлагаемого изобретения является снижение затрат на изготовление и повышение износостойкости резца. Задача решается за счет того, что в тангенциальном резце, имеющем цилиндрическую или грибковидную форму и включающем державку с хвостовиком, головку с гнездом, в котором установлен режущий наконечник, содержащий хвостовик, цилиндрическую и режущие части, гнездо головки включает верхнюю основную часть и нижнюю часть при этом верхняя основная часть гнезда головки и хвостовик режущего наконечника выполнены в виде усеченного конуса, угол конусностикоторого составляет от 1,9 до 3,6, длина хв хвостовика режущего наконечника и длина в.к верхней основной части гнезда головки составляют от 1 до 2 диаметров цилиндрической части режущего наконечника, причем хвв.к, нижняя часть гнезда головки выполнена цилиндрической, ее длина составляет от 0,2 до 0,5 диаметра цилиндрической части режущего наконечника, а длина цилиндрической части режущего наконечника составляет от 0,3 до 0,5 диаметра цилиндрической части режущего наконечника, при этом режущий наконечник при сборке в гнезде головки установлен с возможностью дозапрессовки в процессе работы, а угол заострения режущей части наконечника составляет от 60 до 75. На фиг. 1 изображен предложенный резец, общий вид, на фиг. 2 - головка державки,на фиг. 3 - режущий наконечник резца. Тангенциальный резец (фиг. 1) цилиндрической или грибковидной формы состоит из державки 1 с хвостовиком 2, головки резца 3 и режущего наконечника 4. Гнездо 6 (фиг. 2) головки резца 3 состоит из верхней 7 основной и нижней 8 частей. Режущий наконечник 4 (фиг. 3) состоит из хвостовика 5, цилиндрической 9 и режущей 10 частей. Верхняя 7 основная часть гнезда 6 головки резца 3 и хвостовик 5 режущего наконечника 4 выполнены в виде усеченного конуса, угол конусностикоторого составляет от 1,9 до 3,6 градусов, а их длины (в.к и хв) составляют от 1 до 2 диаметров цилиндрической 9 части режущего наконечника (ц.р.н.), причем хвв.к. Нижняя 8 часть гнезда 6 головки резца 3 выполнена цилиндрической, диаметр которой определяется из выражения цц.р.н. - 2 в.к,где ц - диаметр цилиндрической нижней части гнезда ц.р.н. - диаметр цилиндрической части режущего наконечника в.к - длина верхней основной части гнезда головки резца- угол конусности,а ее длина нц принимается равной от 0,2 до 0,5 диаметра ц.р.н. цилиндрической части режущего наконечника. Длина цр цилиндрической 9 части режущего наконечника 4 прини 2 14342 1 2011.04.30 мается равной от 0,3 до 0,5 диаметра ц.р.н. цилиндрической части режущего наконечника,а угол заострения режущей 10 части наконечника составляет 60-75. Сборка тангенциального резца осуществляется следующим образом. Крепление режущего наконечника в головке резца первоначально осуществляется путем запрессовки его. В работе при разрушении породы под воздействием осевого усилия со стороны забоя происходит дозапрессовка режущего наконечника за счет имеющегося зазора между конической и цилиндрической частями гнезда головки резца, тем самым обеспечивая надежное крепление режущего наконечника в гнезде головки резца за счет плотного контакта конических поверхностей хвостовика режущего наконечника и гнезда головки резца, при этом исключается применение операции пайки и повышается износостойкость резца за счет увеличения глубины заделки режущего наконечника в головке резца и дополнительной дозапрессовки его в процессе работы. Источники информации 1. Проспект ЗАО Белтехнология и М. 2.. Фирма , США - прототип. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
