Сборный резец

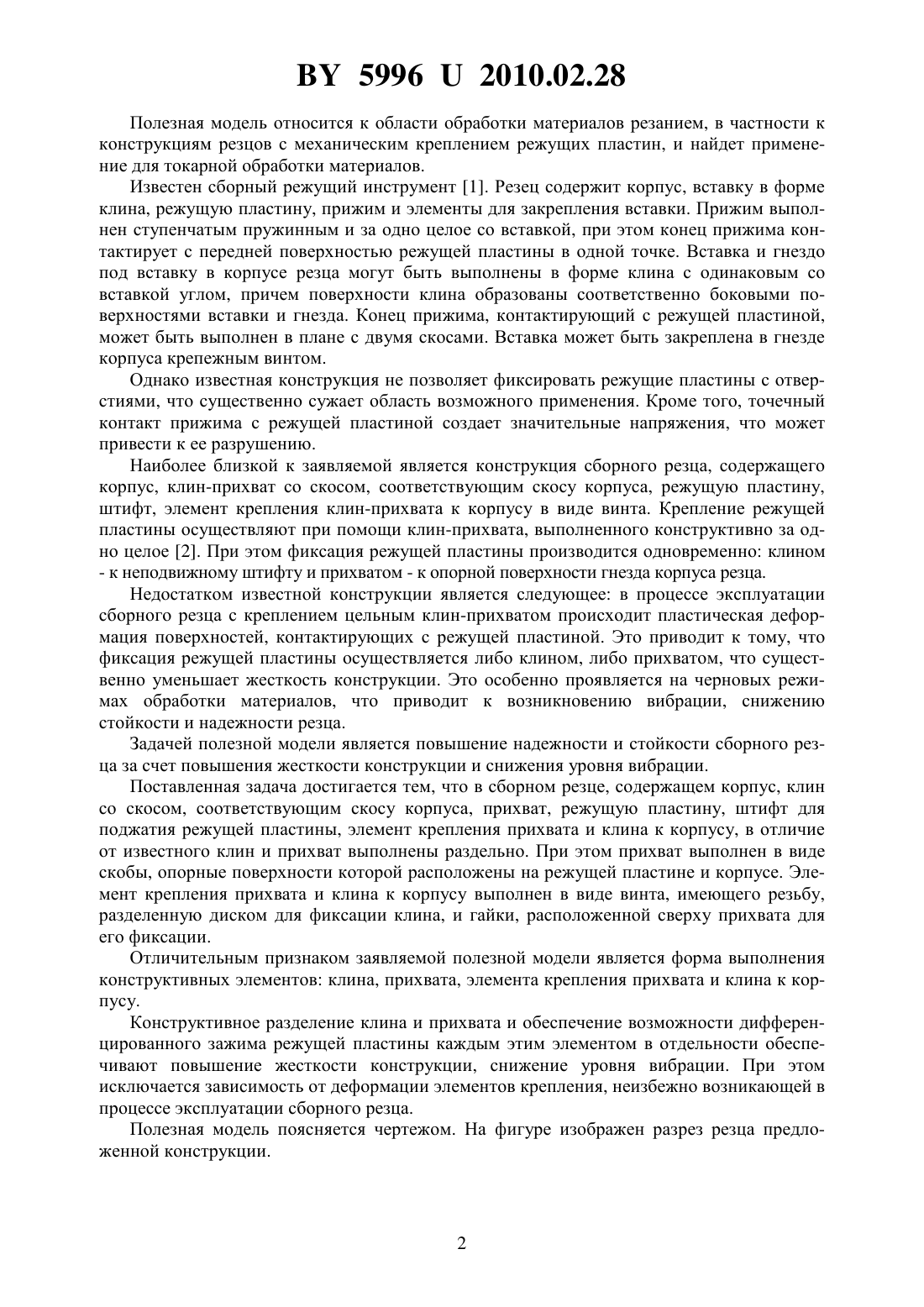

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Долгих Алексей Михайлович Иванцевич Артур Александрович(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Сборный резец, содержащий корпус, клин со скосом, соответствующим скосу корпуса, прихват, режущую пластину, штифт, элемент крепления прихвата и клина к корпусу,отличающийся тем, что клин и прихват выполнены раздельно, при этом прихват выполнен в виде скобы, опорные поверхности которой расположены на режущей пластине и корпусе, элемент крепления прихвата и клина к корпусу выполнен в виде винта, имеющего резьбу, разделенную диском для фиксации клина, и гайки, расположенной сверху прихвата для его фиксации. 59962010.02.28 Полезная модель относится к области обработки материалов резанием, в частности к конструкциям резцов с механическим креплением режущих пластин, и найдет применение для токарной обработки материалов. Известен сборный режущий инструмент 1. Резец содержит корпус, вставку в форме клина, режущую пластину, прижим и элементы для закрепления вставки. Прижим выполнен ступенчатым пружинным и за одно целое со вставкой, при этом конец прижима контактирует с передней поверхностью режущей пластины в одной точке. Вставка и гнездо под вставку в корпусе резца могут быть выполнены в форме клина с одинаковым со вставкой углом, причем поверхности клина образованы соответственно боковыми поверхностями вставки и гнезда. Конец прижима, контактирующий с режущей пластиной,может быть выполнен в плане с двумя скосами. Вставка может быть закреплена в гнезде корпуса крепежным винтом. Однако известная конструкция не позволяет фиксировать режущие пластины с отверстиями, что существенно сужает область возможного применения. Кроме того, точечный контакт прижима с режущей пластиной создает значительные напряжения, что может привести к ее разрушению. Наиболее близкой к заявляемой является конструкция сборного резца, содержащего корпус, клин-прихват со скосом, соответствующим скосу корпуса, режущую пластину,штифт, элемент крепления клин-прихвата к корпусу в виде винта. Крепление режущей пластины осуществляют при помощи клин-прихвата, выполненного конструктивно за одно целое 2. При этом фиксация режущей пластины производится одновременно клином- к неподвижному штифту и прихватом - к опорной поверхности гнезда корпуса резца. Недостатком известной конструкции является следующее в процессе эксплуатации сборного резца с креплением цельным клин-прихватом происходит пластическая деформация поверхностей, контактирующих с режущей пластиной. Это приводит к тому, что фиксация режущей пластины осуществляется либо клином, либо прихватом, что существенно уменьшает жесткость конструкции. Это особенно проявляется на черновых режимах обработки материалов, что приводит к возникновению вибрации, снижению стойкости и надежности резца. Задачей полезной модели является повышение надежности и стойкости сборного резца за счет повышения жесткости конструкции и снижения уровня вибрации. Поставленная задача достигается тем, что в сборном резце, содержащем корпус, клин со скосом, соответствующим скосу корпуса, прихват, режущую пластину, штифт для поджатия режущей пластины, элемент крепления прихвата и клина к корпусу, в отличие от известного клин и прихват выполнены раздельно. При этом прихват выполнен в виде скобы, опорные поверхности которой расположены на режущей пластине и корпусе. Элемент крепления прихвата и клина к корпусу выполнен в виде винта, имеющего резьбу,разделенную диском для фиксации клина, и гайки, расположенной сверху прихвата для его фиксации. Отличительным признаком заявляемой полезной модели является форма выполнения конструктивных элементов клина, прихвата, элемента крепления прихвата и клина к корпусу. Конструктивное разделение клина и прихвата и обеспечение возможности дифференцированного зажима режущей пластины каждым этим элементом в отдельности обеспечивают повышение жесткости конструкции, снижение уровня вибрации. При этом исключается зависимость от деформации элементов крепления, неизбежно возникающей в процессе эксплуатации сборного резца. Полезная модель поясняется чертежом. На фигуре изображен разрез резца предложенной конструкции. 59962010.02.28 Сборный резец содержит корпус 1, клин 2, прихват 3 в виде скобы, элемент крепления в виде винта 4, имеющего резьбу, разделенную диском 5 для фиксации клина 2, гайки 6,расположенной сверху прихвата 3 для его фиксации, штифт 7, режущую пластину 8. Сборка заявляемого резца производится следующим образом. На неподвижно закрепленный в корпусе 1 штифт 7 устанавливают режущую пластину 8, затем ее фиксируют предварительно с помощью клина 2, зажимаемого диском 5 винта 4. После установки прихвата 3 его зажимают гайкой 6, окончательно фиксируя режущую пластину 8. Использование заявленной полезной модели позволит повысить жесткость сборных резцов, снизить уровень вибрации, повысить их надежность и стойкость. Кроме того, повысится качество обработанной поверхности и производительность. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
