Отрезной резец

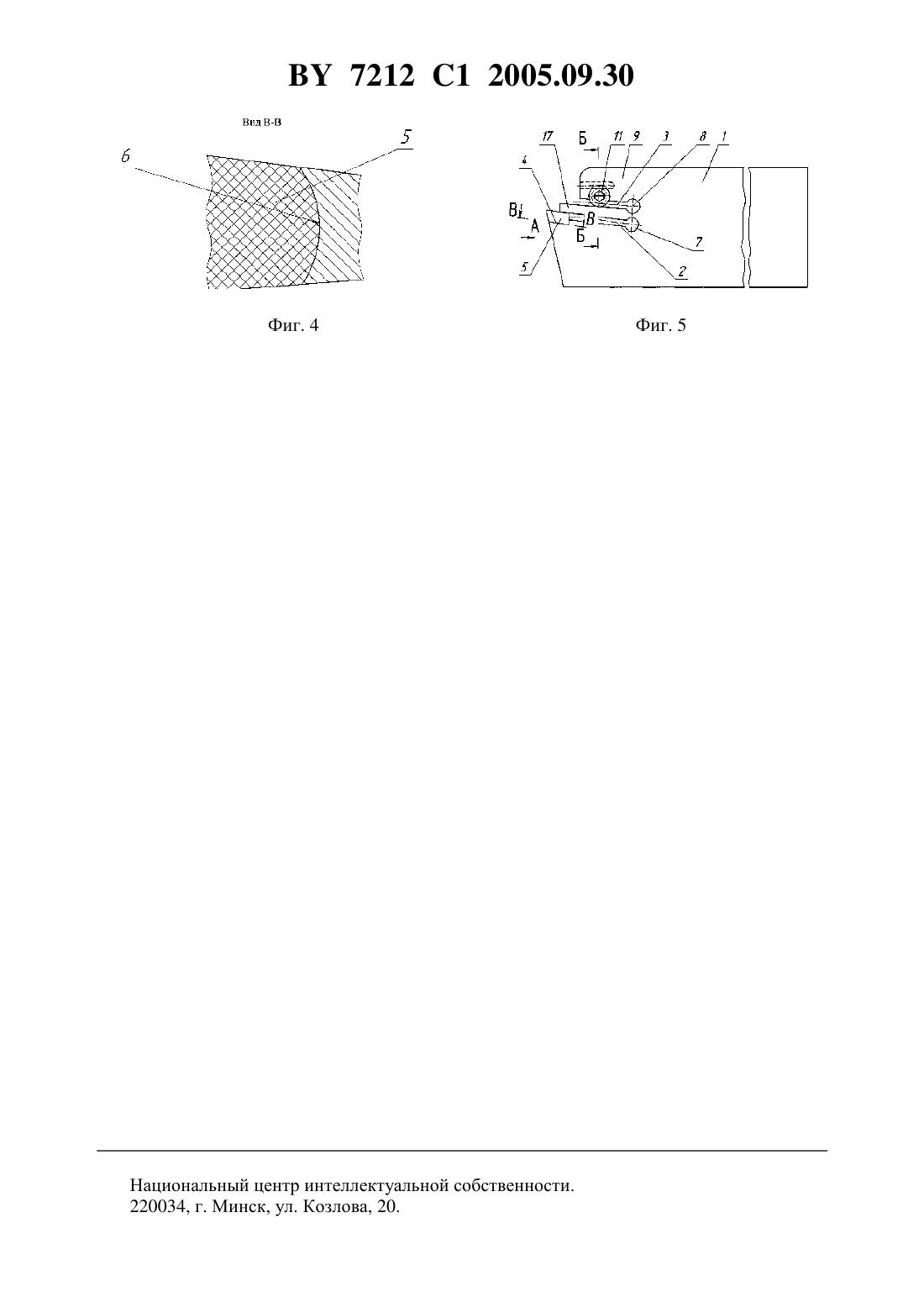

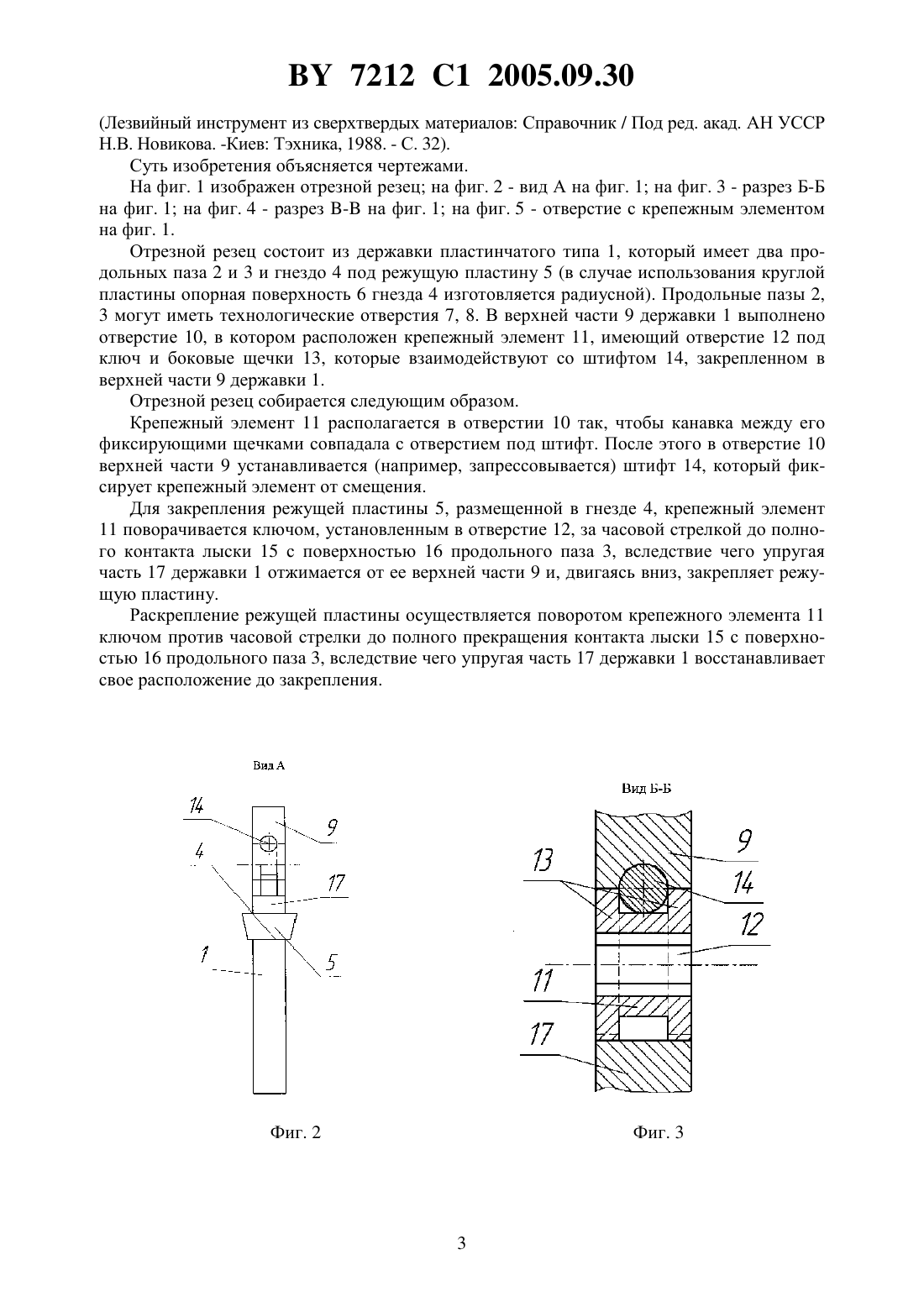

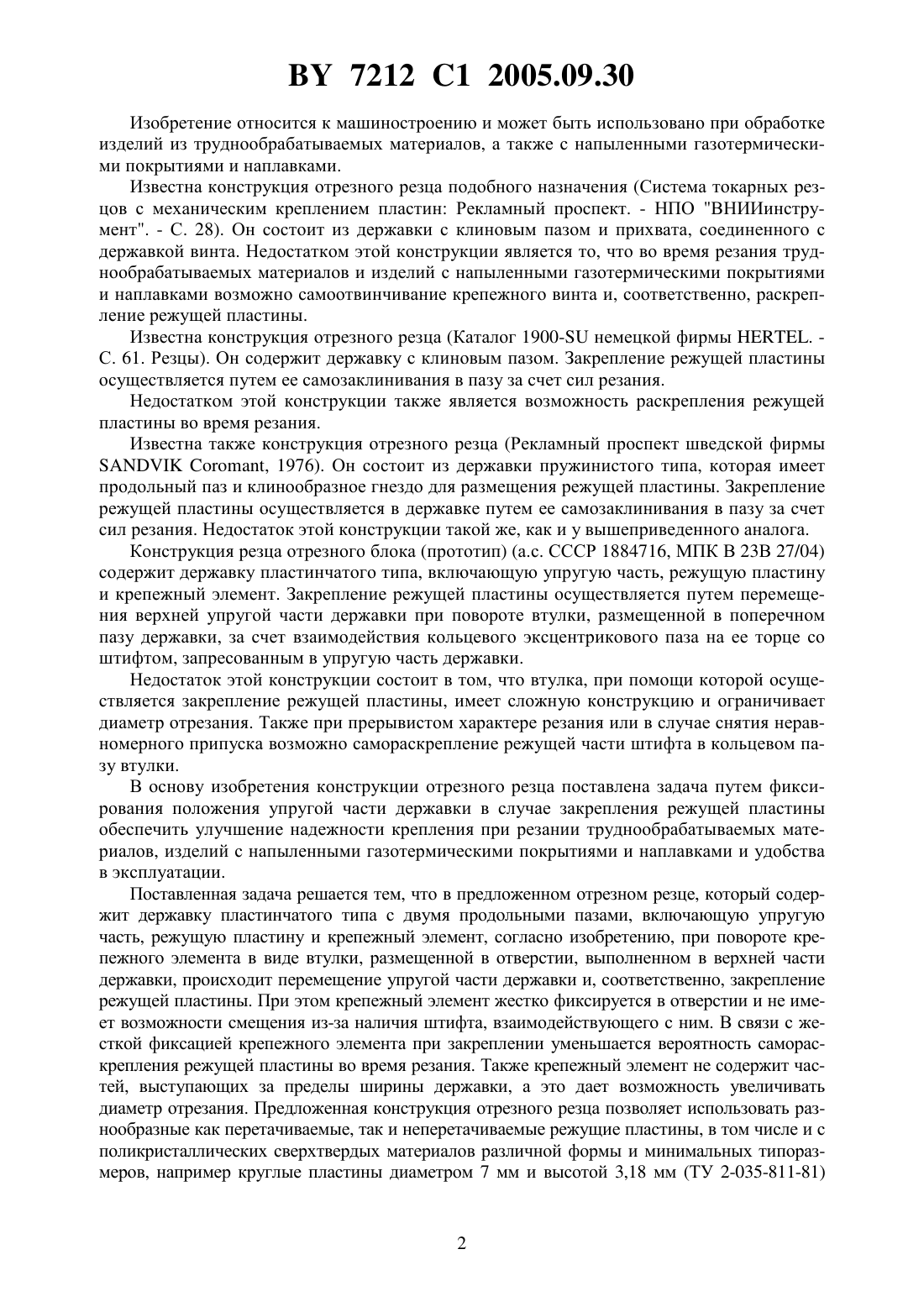

(51)23 27/04 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Ассоциация технологовмашиностроителей Украины(72) Авторы Полонский Леонид Григорьевич Клименко Сергей Анатольевич Марченко Александр Игоревич Ковалев Владимир Владимирович Новарчук Вадим ПавловичТанович ЛюбодрагХейфец Михаил ЛьвовичМиротюк Василий Михайлович Пилипенко Александр Михайлович Лубчук Виктор Михайлович(57) Отрезной резец, содержащий державку пластинчатого типа, включающую упругую часть, режущую пластину и крепежный элемент, отличающийся тем, что упругая часть державки образована двумя продольными пазами, а крепежный элемент в виде втулки размещен с возможностью поворота в отверстии, выполненном в верхней части державки,причем на боковой поверхности втулки выполнены лыска, взаимодействующая с упругой частью, и канавка, в которой размещен штифт, фиксирующий крепежный элемент. 7212 1 2005.09.30 Изобретение относится к машиностроению и может быть использовано при обработке изделий из труднообрабатываемых материалов, а также с напыленными газотермическими покрытиями и наплавками. Известна конструкция отрезного резца подобного назначения (Система токарных резцов с механическим креплением пластин Рекламный проспект. - НПО ВНИИинструмент. - С. 28). Он состоит из державки с клиновым пазом и прихвата, соединенного с державкой винта. Недостатком этой конструкции является то, что во время резания труднообрабатываемых материалов и изделий с напыленными газотермическими покрытиями и наплавками возможно самоотвинчивание крепежного винта и, соответственно, раскрепление режущей пластины. Известна конструкция отрезного резца (Каталог 1900- немецкой фирмы . С. 61. Резцы). Он содержит державку с клиновым пазом. Закрепление режущей пластины осуществляется путем ее самозаклинивания в пазу за счет сил резания. Недостатком этой конструкции также является возможность раскрепления режущей пластины во время резания. Известна также конструкция отрезного резца (Рекламный проспект шведской фирмы, 1976). Он состоит из державки пружинистого типа, которая имеет продольный паз и клинообразное гнездо для размещения режущей пластины. Закрепление режущей пластины осуществляется в державке путем ее самозаклинивания в пазу за счет сил резания. Недостаток этой конструкции такой же, как и у вышеприведенного аналога. Конструкция резца отрезного блока (прототип) (а.с. СССР 1884716, МПК В 23 В 27/04) содержит державку пластинчатого типа, включающую упругую часть, режущую пластину и крепежный элемент. Закрепление режущей пластины осуществляется путем перемещения верхней упругой части державки при повороте втулки, размещенной в поперечном пазу державки, за счет взаимодействия кольцевого эксцентрикового паза на ее торце со штифтом, запресованным в упругую часть державки. Недостаток этой конструкции состоит в том, что втулка, при помощи которой осуществляется закрепление режущей пластины, имеет сложную конструкцию и ограничивает диаметр отрезания. Также при прерывистом характере резания или в случае снятия неравномерного припуска возможно самораскрепление режущей части штифта в кольцевом пазу втулки. В основу изобретения конструкции отрезного резца поставлена задача путем фиксирования положения упругой части державки в случае закрепления режущей пластины обеспечить улучшение надежности крепления при резании труднообрабатываемых материалов, изделий с напыленными газотермическими покрытиями и наплавками и удобства в эксплуатации. Поставленная задача решается тем, что в предложенном отрезном резце, который содержит державку пластинчатого типа с двумя продольными пазами, включающую упругую часть, режущую пластину и крепежный элемент, согласно изобретению, при повороте крепежного элемента в виде втулки, размещенной в отверстии, выполненном в верхней части державки, происходит перемещение упругой части державки и, соответственно, закрепление режущей пластины. При этом крепежный элемент жестко фиксируется в отверстии и не имеет возможности смещения из-за наличия штифта, взаимодействующего с ним. В связи с жесткой фиксацией крепежного элемента при закреплении уменьшается вероятность самораскрепления режущей пластины во время резания. Также крепежный элемент не содержит частей, выступающих за пределы ширины державки, а это дает возможность увеличивать диаметр отрезания. Предложенная конструкция отрезного резца позволяет использовать разнообразные как перетачиваемые, так и неперетачиваемые режущие пластины, в том числе и с поликристаллических сверхтвердых материалов различной формы и минимальных типоразмеров, например круглые пластины диаметром 7 мм и высотой 3,18 мм (ТУ 2-035-811-81)(Лезвийный инструмент из сверхтвердых материалов Справочник / Под ред. акад. АН УССР Н.В. Новикова. -Киев Тэхника, 1988. - С. 32). Суть изобретения объясняется чертежами. На фиг. 1 изображен отрезной резец на фиг. 2 - вид А на фиг. 1 на фиг. 3 - разрез Б-Б на фиг. 1 на фиг. 4 - разрез - на фиг. 1 на фиг. 5 - отверстие с крепежным элементом на фиг. 1. Отрезной резец состоит из державки пластинчатого типа 1, который имеет два продольных паза 2 и 3 и гнездо 4 под режущую пластину 5 (в случае использования круглой пластины опорная поверхность 6 гнезда 4 изготовляется радиусной). Продольные пазы 2,3 могут иметь технологические отверстия 7, 8. В верхней части 9 державки 1 выполнено отверстие 10, в котором расположен крепежный элемент 11, имеющий отверстие 12 под ключ и боковые щечки 13, которые взаимодействуют со штифтом 14, закрепленном в верхней части 9 державки 1. Отрезной резец собирается следующим образом. Крепежный элемент 11 располагается в отверстии 10 так, чтобы канавка между его фиксирующими щечками совпадала с отверстием под штифт. После этого в отверстие 10 верхней части 9 устанавливается (например, запрессовывается) штифт 14, который фиксирует крепежный элемент от смещения. Для закрепления режущей пластины 5, размещенной в гнезде 4, крепежный элемент 11 поворачивается ключом, установленным в отверстие 12, за часовой стрелкой до полного контакта лыски 15 с поверхностью 16 продольного паза 3, вследствие чего упругая часть 17 державки 1 отжимается от ее верхней части 9 и, двигаясь вниз, закрепляет режущую пластину. Раскрепление режущей пластины осуществляется поворотом крепежного элемента 11 ключом против часовой стрелки до полного прекращения контакта лыски 15 с поверхностью 16 продольного паза 3, вследствие чего упругая часть 17 державки 1 восстанавливает свое расположение до закрепления. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
